Khớp giãn nở nhiệt inox là gì?

Khớp giãn nở nhiệt inox là gì? Trong hệ thống đường ống công nghiệp, nhiệt độ của lưu chất và môi trường vận hành không phải lúc nào cũng duy trì ở mức ổn định. Khi nhiệt độ tăng cao, vật liệu làm đường ống có xu hướng giãn nở dài ra; ngược lại, khi nhiệt độ giảm xuống, đường ống sẽ co lại. Nếu hệ thống không được trang bị khả năng hấp thụ các chuyển vị này, lực ứng suất phát sinh sẽ truyền thẳng đến các mối hàn, mặt bích, van khóa, máy bơm, hệ thống giá đỡ và các thiết bị kết nối lân cận.

Theo thời gian, ứng suất nhiệt tích tụ có thể làm tăng đáng kể nguy cơ biến dạng đường ống, gây rò rỉ nước hoặc lưu chất tại các mối nối, làm hư hỏng thiết bị đắt tiền và làm giảm tuổi thọ vận hành chung của toàn bộ hệ thống. Đối diện với những thách thức đó, khớp giãn nở nhiệt lnox chính là giải pháp kỹ thuật tối ưu được xem xét để giúp hệ thống hấp thụ một phần chuyển vị, triệt tiêu lực kéo nén và giảm thiểu tác động tiêu cực của giãn nở nhiệt.

Kiến thức nền khớp giãn nở nhiệt inox

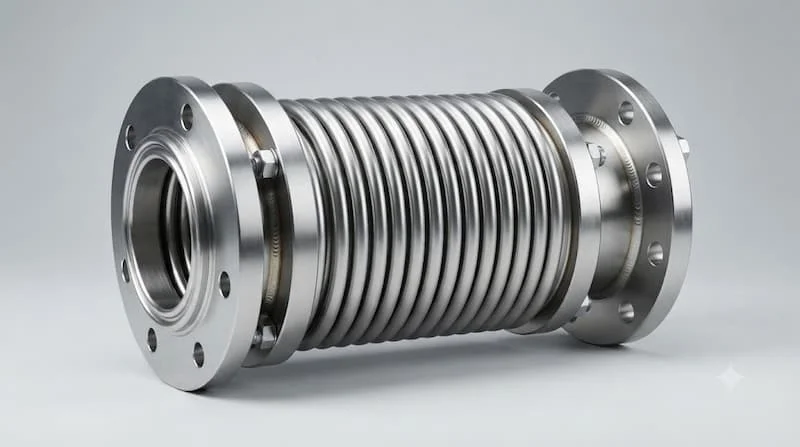

Khớp giãn nở nhiệt inox là gì?

Khớp giãn nở nhiệt inox là phụ kiện cơ khí chuyên dụng được lắp đặt trong hệ thống đường ống nhằm hấp thụ hoặc bù trừ một phần chuyển vị phát sinh khi đường ống giãn nở và co lại do sự thay đổi của nhiệt độ. Tùy theo thiết kế kỹ thuật, sản phẩm sử dụng một hoặc nhiều phần tử đàn hồi bằng kim loại — thường là inox — để cho phép chuyển động linh hoạt theo phương trục, phương ngang hoặc theo góc quay trong giới hạn cho phép của thiết kế.

Phụ kiện này thường được biết đến với nhiều tên gọi khác nhau trong ngành vật tư kỹ thuật như khớp giãn nở inox, khớp bù giãn nở, expansion joint inox, khớp nối mềm kim loại hoặc metal bellows expansion joint. Vai trò chính của thiết bị bao gồm bù giãn nở nhiệt, hấp thụ chuyển vị, giảm một phần rung động phát sinh và hạn chế tối đa ứng suất truyền đến các thiết bị đầu cuối.

Nguyên lý hoạt động của khớp giãn nở nhiệt inox

Khi nhiệt độ vận hành thay đổi, tổng chiều dài của tuyến đường ống cũng biến đổi theo hệ số giãn nở nhiệt của vật liệu. Quá trình này diễn ra theo hai hướng rõ rệt:

• Nhiệt độ tăng: Đường ống giãn dài ra, phát sinh chuyển vị dọc trục đẩy vào khớp, và khớp giãn nở nhiệt lnox sẽ tự động co lại để hấp thụ phần chuyển vị đó.

• Nhiệt độ giảm: Đường ống co lại, kéo căng hệ thống, và phần tử đàn hồi dạng ống xếp của khớp sẽ cho phép chuyển động dãn ra trong giới hạn thiết kế.

Trong cấu trúc của phụ kiện, bộ phận quan trọng nhất là ống xếp inox (metal bellows). Thiết kế nhiều nếp sóng đồng tâm giúp bộ phận này có khả năng biến dạng đàn hồi cực tốt, cho phép hấp thụ hiệu quả các dạng chuyển vị dọc trục, chuyển vị ngang hoặc chuyển vị góc.

Tại sao vật liệu inox lại được ưu tiên sử dụng hàng đầu? Inox mang lại khả năng chống ăn mòn hóa học vượt trội, chịu nhiệt độ cao linh hoạt tùy theo mác thép, sở hữu độ bền cơ học cao và thích nghi hoàn hảo với nhiều môi trường công nghiệp khắc nghiệt.

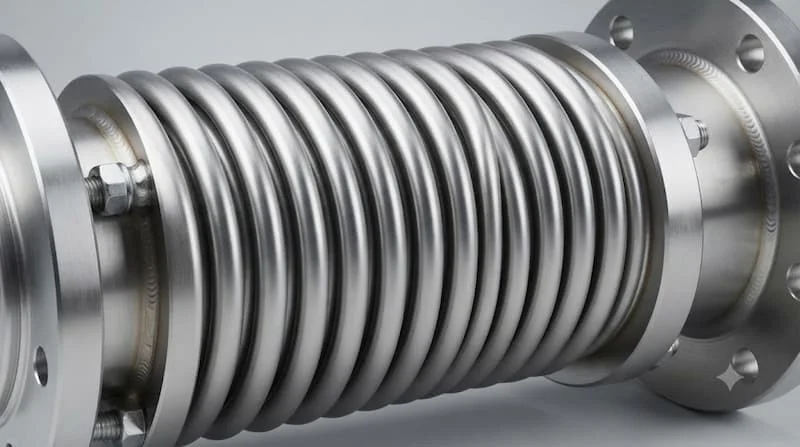

Phân tích chuyên sâu

Cấu tạo của khớp giãn nở nhiệt inox

Cấu trúc cơ học của một khớp giãn nở nhiệt lnox tiêu chuẩn bao gồm các bộ phận chính sau:

1. Ống xếp inox (Bellows): Đây là linh kiện cốt lõi trực tiếp tạo ra tính đàn hồi và khả năng hấp thụ chuyển vị. Cần xem xét kỹ số lớp vật liệu, biên dạng sóng, tổng số lượng nếp sóng và mác inox chế tạo.

2. Đầu kết nối: Tùy theo yêu cầu thiết kế của hệ thống, đầu kết nối có thể là mặt bích tiêu chuẩn, đầu hàn trực tiếp hoặc các kiểu liên kết đặc biệt khác.

3. Ống dẫn hướng bên trong (Internal sleeve): Một số thiết kế cao cấp tích hợp ống dẫn hướng nhằm ổn định dòng chảy, hạn chế nhiễu động và bảo vệ cấu trúc ống xếp bên trong khỏi xói mòn.

4. Thanh giằng (Tie rods): Bộ phận có nhiệm vụ giới hạn chuyển động, kiểm soát lực đẩy áp suất nội bộ và bảo vệ khớp khỏi những chuyển vị vượt mức thiết kế.

5. Vỏ bảo vệ: Lớp bọc bên ngoài nhằm ngăn ngừa các tác động cơ học từ môi trường xung quanh lên ống xếp.

Các loại khớp giãn nở nhiệt lnox phổ biến

• Khớp giãn nở một lớp bellows: Cấu tạo đơn giản, chuyên dùng cho các hệ thống có biên độ chuyển vị vừa phải theo cấu hình thiết kế.

• Khớp giãn nở nhiều bellows: Sở hữu nhiều đoạn ống xếp nối tiếp, giúp tăng cường mạnh mẽ khả năng hấp thụ chuyển vị lớn.

• Khớp giãn nở dạng trục (Axial expansion joint): Thiết kế chuyên biệt để hấp thụ các chuyển vị dịch chuyển dọc theo trục đường ống.

• Khớp giãn nở ngang (Lateral expansion joint): Phù hợp với các hệ thống có độ lệch hoặc chuyển vị theo phương vuông góc với trục ống.

• Khớp giãn nở góc (Angular expansion joint): Được ứng dụng trong các tuyến ống đòi hỏi hấp thụ chuyển động quay dạng góc.

• Khớp có thanh giằng (Tied expansion joint): Giúp kiểm soát lực chịu tải và định hướng giới hạn chuyển động an toàn theo tiêu chuẩn kỹ thuật.

Thông số kỹ thuật cần kiểm tra khi chọn khớp giãn nở nhiệt lnox

Việc lựa chọn thiết bị đòi hỏi kỹ sư phải rà soát chặt chẽ các thông số cốt lõi sau:

1. Đường kính danh nghĩa: Ký hiệu qua hệ số DN25, DN50, DN100... phải tương thích tuyệt đối với kích thước đường ống.

2. Áp suất làm việc: Kiểm tra áp suất thiết kế của hệ thống để đảm bảo khớp chịu tải an toàn không bị biến dạng.

3. Nhiệt độ làm việc: Phụ thuộc vào đặc tính lưu chất, giới hạn chịu nhiệt của mác inox và thiết kế tổng thể của khớp.

4. Khả năng hấp thụ chuyển vị: Xác định chính xác các đại lượng chuyển vị dọc trục, chuyển vị ngang và chuyển vị góc.

5. Vật liệu inox: Lựa chọn mác thép không gỉ phù hợp với môi trường hóa chất và tính chất lưu chất dẫn truyền.

6. Kiểu kết nối: Đồng bộ phương án mặt bích, hàn hoặc nối ren với hệ thống sẵn có.

7. Lưu chất: Đảm bảo tính tương thích hóa học với nước nóng, hơi nước, khí nén hoặc hóa chất công nghiệp.

Khớp giãn nở nhiệt lnox và khớp nối mềm cao su khác nhau như thế nào?

Không nên thay thế tùy tiện giữa hai loại thiết bị này. Việc lựa chọn sai loại phụ kiện có thể dẫn đến hậu quả nghiêm trọng do giới hạn về nhiệt độ, áp suất, biên độ chuyển vị và tính chất ăn mòn của lưu chất.

Khớp giãn nở nhiệt lnox khác gì với ống mềm inox?

Mặc dù đều chế tạo từ vật liệu kim loại, hai sản phẩm này phục vụ các mục đích hoàn toàn khác biệt. Khớp giãn nở nhiệt inox được ưu tiên thiết kế chuyên sâu để bù chuyển vị và hấp thụ lực giãn nở do thay đổi nhiệt độ của các tuyến ống dài. Trong khi đó, ống mềm inox (flexible metal hose) lại hướng đến mục đích tạo ra kết nối linh hoạt, hỗ trợ bố trí hình học phức tạp và giảm truyền rung động cơ học cục bộ trong phạm vi ngắn. Do đó, tuyệt đối không xem hai thiết bị này là phương án thay thế cho nhau trong thiết kế kỹ thuật.

Tại sao hệ thống đường ống cần bù giãn nở nhiệt?

Khi nhiệt độ thay đổi, vật liệu kim loại luôn có xu hướng thay đổi kích thước hình học. Với các tuyến đường ống dài hàng chục hoặc hàng trăm mét, tổng mức độ thay đổi chiều dài là một con số rất đáng kể. Nếu các chuyển vị này bị cản trở và giữ lại hoàn toàn bởi các điểm cố định, hệ thống sẽ phát sinh ứng suất nội tại cực lớn tập trung tại các điểm neo, giá đỡ, mối nối ren/hàn và các thiết bị đầu cuối như máy bơm hay van công nghiệp.

Việc lắp đặt khớp giãn nở nhiệt lnox giúp tạo ra khoảng không gian đàn hồi cần thiết để hấp thụ an toàn các chuyển động này trong phạm vi tính toán. Một lưu ý quan trọng là không bao giờ chọn khớp chỉ dựa đơn thuần vào đường kính danh nghĩa DN của đường ống; khả năng hấp thụ chuyển vị thực tế mới là thông số quyết định sự sống còn của toàn bộ hệ thống.

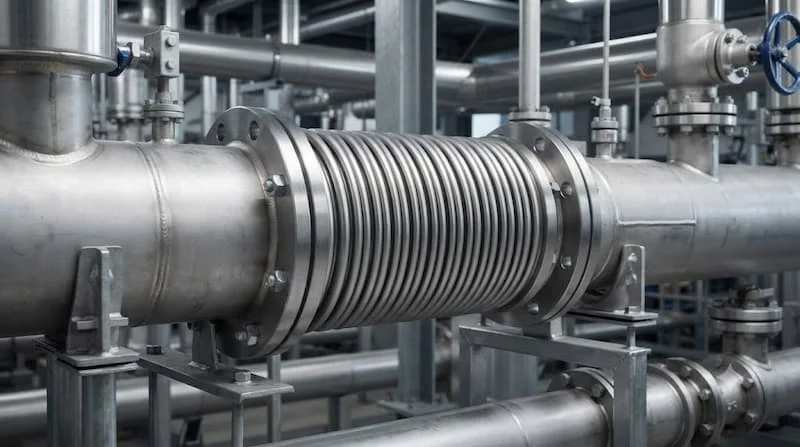

Ứng dụng thực tế

Khớp giãn nở nhiệt lnox được sử dụng ở đâu?

• Hệ thống hơi (Steam systems): Các đường ống dẫn hơi bão hòa hoặc hơi quá nhiệt có sự biến động nhiệt độ cực lớn.

• Hệ thống nước nóng: Điển hình trong các hệ thống HVAC quy mô lớn, mạng lưới cấp nước nóng trung tâm và các dây chuyền gia nhiệt công nghiệp.

• Đường ống công nghiệp dài: Các nhà máy hóa chất, lọc dầu, nhà máy điện có tuyến ống vận chuyển lưu chất nhiệt độ cao.

• Hệ thống khí nóng: Các đường ống xả khí thải, khí nóng lò nung đòi hỏi vật liệu inox chịu nhiệt.

• Kết nối gần thiết bị cơ khí: Lắp đặt gần tua-bin, máy nén khí hoặc máy bơm lớn để triệt tiêu ứng suất truyền nhiệt.

Khi nào nên sử dụng khớp giãn nở nhiệt lnox?

Thiết bị này bắt buộc phải được đưa vào thiết kế khi tuyến đường ống có chiều dài lớn, chênh lệch nhiệt độ giữa trạng thái dừng và vận hành rất cao, hệ thống xuất hiện chu kỳ co giãn nóng – lạnh liên tục, và đòi hỏi phải kiểm soát nghiêm ngặt ứng suất cơ học lên các điểm neo. Tuyệt đối không chọn lắp khớp chỉ vì đường ống có hiện tượng rung lắc thông thường hoặc muốn thay thế cho các loại khớp nối mềm giảm rung.

Những sai lầm thường gặp khi sử dụng khớp giãn nở nhiệt lnox

• Sai lầm 1: Chỉ chọn thiết bị theo kích thước DN. Bỏ qua thông số tính toán chuyển vị nhiệt thực tế dẫn đến việc khớp bị quá tải và rách ống xếp.

• Sai lầm 2: Không thiết lập điểm cố định (Anchors) chính xác. Vị trí điểm cố định quyết định toàn bộ hướng phân bố chuyển vị của tuyến ống.

• Sai lầm 3: Lắp đặt sai hướng chịu lực. Khiến khớp phải chịu các chuyển động xoắn hoặc lệch phương mà thiết kế không cho phép.

• Sai lầm 4: Không kiểm soát chuyển động ngang. Ép khớp chịu chuyển vị ngang vượt quá giới hạn đàn hồi của ống xếp kim loại.

• Sai lầm 5: Bắt khớp chịu tải trọng trọng lực của đường ống. Khớp giãn nở tuyệt đối không phải là giá đỡ chịu lực, hệ thống bắt buộc phải có quang treo độc lập.

• Sai lầm 6: Chọn sai mác vật liệu inox. Sử dụng mác thép không tương thích với môi trường lưu chất gây ăn mòn thủng ống xếp chỉ sau thời gian ngắn.

Hướng dẫn / Checklist

Cách chọn khớp giãn nở nhiệt inox phù hợp

1. Bước 1: Xác định quy mô hệ thống: Thu thập chính xác thông số đường kính DN, loại lưu chất, áp suất làm việc và nhiệt độ tối đa.

2. Bước 2: Tính toán biên độ thay đổi nhiệt độ: Lấy chênh lệch giữa nhiệt độ lắp đặt thực tế so với nhiệt độ thấp nhất và cao nhất khi vận hành.

3. Bước 3: Tính toán lượng chuyển vị cần bù: Xác định chính xác chiều dài đoạn ống chịu nhiệt để suy ra mức chuyển vị dọc trục, ngang và góc.

4. Bước 4: Lựa chọn chủng loại khớp phù hợp: Căn cứ vào phương chuyển động thực tế để chọn khớp trục, khớp ngang hay khớp góc.

5. Bước 5: Kiểm tra tính tương thích vật liệu: Đánh giá khả năng chống ăn mòn của mác inox (như inox 304, 316) với hóa chất và lưu chất dẫn truyền.

6. Bước 6: Hoàn thiện phương án lắp đặt cơ khí: Bố trí hợp lý các điểm cố định, cụm dẫn hướng đường ống và hệ thống giá đỡ lực.

Checklist trước khi lắp khớp giãn nở nhiệt inox

• [ ] Đã xác định chính xác đường kính danh nghĩa DN của tuyến ống.

• [ ] Đã kiểm tra giới hạn nhiệt độ vận hành thực tế của hệ thống.

• [ ] Đã đối chiếu thông số áp suất thiết kế tối đa chịu tải của khớp.

• [ ] Đã làm rõ đặc tính hóa học và chủng loại lưu chất dẫn truyền.

• [ ] Đã tính toán chuẩn xác lượng chuyển vị nhiệt dự kiến của đoạn ống.

• [ ] Đã xác định rõ phương chuyển động cần hấp thụ (trục, ngang, góc).

• [ ] Đã chọn đúng chủng loại khớp giãn nở chuyên dụng cho hệ thống.

• [ ] Đã kiểm tra vị trí lắp đặt các điểm cố định (Anchors) trên tuyến ống.

• [ ] Đã lắp đặt đầy đủ hệ thống giá đỡ và quang treo chịu lực.

• [ ] Đảm bảo khớp giãn nở không phải chịu tải trọng tĩnh từ trọng lượng đường ống.

• [ ] Đã kiểm tra đúng chiều hướng lắp đặt theo mũi tên dòng chảy trên thiết bị.

• [ ] Đã tiến hành kiểm tra độ kín khít toàn diện sau khi hệ thống vận hành thử áp.

FAQ

1. Khớp giãn nở nhiệt inox dùng để làm gì?

Sản phẩm được sử dụng chuyên dụng để hấp thụ hoặc bù đắp một phần các chuyển vị phát sinh do hiện tượng giãn nở và co lại của hệ thống đường ống khi nhiệt độ môi trường và lưu chất thay đổi liên tục.

2. Khớp giãn nở inox có thay thế được khớp nối mềm cao su không?

Tuyệt đối không nên thay thế tùy tiện. Hai dòng sản phẩm này sở hữu cấu tạo vật liệu, cơ chế biến dạng đàn hồi, giới hạn chịu nhiệt và mục đích ứng dụng hoàn toàn khác biệt nhau.

3. Khớp giãn nở nhiệt lnox có dùng cho đường ống hơi được không?

Hoàn toàn sử dụng được trong các hệ thống hơi nóng công nghiệp, với điều kiện mác vật liệu inox, giới hạn áp suất, nhiệt độ và thiết kế ống xếp phải đáp ứng chính xác điều kiện vận hành khắc nghiệt của dòng hơi.

4. Lựa chọn khớp giãn nở chỉ dựa vào đường kính DN có đủ không?

Hoàn toàn không đủ. Kích thước DN chỉ thể hiện quy mô kết nối đường ống, trong khi các kỹ sư bắt buộc phải tính toán thêm khả năng hấp thụ chuyển vị, áp suất thiết kế, biên độ nhiệt độ và phương chuyển động.

5. Khớp giãn nở inox có cần hệ thống giá đỡ đường ống hỗ trợ không?

Rất cần thiết. Tuyến ống vẫn phải được bố trí đầy đủ các điểm cố định neo giữ và thanh dẫn hướng kỹ thuật; khớp giãn nở nhiệt inox tuyệt đối không được xem là bộ phận chịu tải trọng trọng lực chính của toàn bộ đường ống.

Kết luận

Việc trang bị và lựa chọn chuẩn xác khớp giãn nở nhiệt inox đóng vai trò quyết định đến sự an toàn, ổn định và tuổi thọ lâu dài của cả một hệ thống đường ống công nghiệp quy mô lớn. Phụ kiện này là lời giải kỹ thuật hoàn hảo giúp triệt tiêu ứng suất nhiệt, bảo vệ các thiết bị đắt tiền như máy bơm và van khóa khỏi nguy cơ biến dạng hay rò rỉ nguy hiểm. Nắm vững cấu tạo, hiểu rõ nguyên lý hoạt động cùng quy trình tính toán chuyển vị chính xác sẽ giúp chủ đầu tư và kỹ sư tối ưu hóa hiệu quả đầu tư, đồng thời vận hành hệ thống một cách an toàn tuyệt đối.
