Ống lọc khe là gì?

Ống lọc khe là gì? Trong các giếng khoan khai thác nước ngầm hay các công trình xử lý nước quy mô lớn, nguồn nước đầu vào thường không hoàn toàn tinh khiết mà mang theo rất nhiều tạp chất lẫn lộn. Nước thường cuốn theo cát mịn, bùn đất, sỏi nhỏ, các cặn lơ lửng và hạt vật liệu nằm sâu trong tầng chứa nước. Nếu để các thành phần này đi trực tiếp vào hệ thống, chúng sẽ gây ra hàng loạt sự cố tồi tệ như mài mòn cánh quạt máy bơm, tắc nghẽn đường ống, suy giảm nghiêm trọng hiệu suất lọc và làm ngắn tuổi thọ của toàn bộ thiết bị vận hành.

Chính vì lý do đó, việc trang bị ống lọc nước khe đóng vai trò cực kỳ quan trọng nhằm thiết lập một lớp lọc cơ học ngay tại vị trí tiếp nhận nước hoặc giữ lại các hạt vật liệu trong cấu trúc hệ thống lọc. Nắm vững bản chất kỹ thuật và thông số cốt lõi sẽ giúp tối ưu hóa hiệu suất khai thác dài lâu.

Kiến thức nền về ống lọc khe

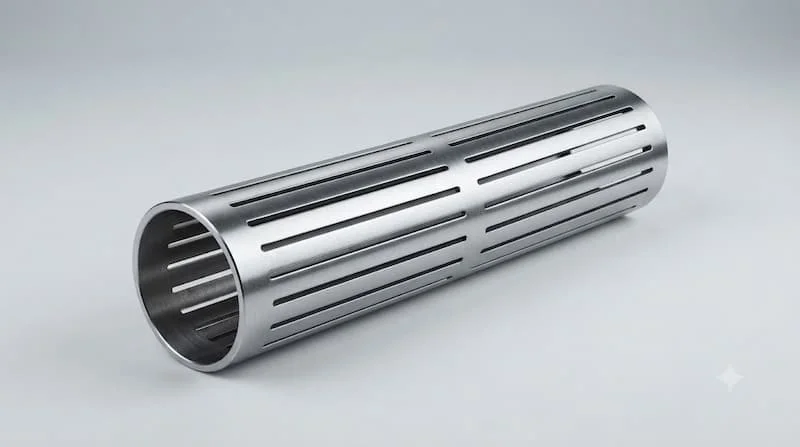

Ống lọc khe là gì?

Ống lọc khe là loại ống kỹ thuật được thiết kế đặc biệt với các khe hoặc rãnh nhỏ phân bố đều trên thân, cho phép dòng nước và lưu chất đi qua thuận lợi trong khi ngăn chặn hiệu quả các hạt rắn có kích thước lớn hơn khe hở. Sản phẩm này được ứng dụng rộng rãi trong giếng khoan địa chất, hệ thống khai thác nước ngầm, dây chuyền xử lý nước và các quy trình công nghiệp đòi hỏi tách cặn cơ học.

Tùy theo từng vùng miền và đơn vị sản xuất, phụ kiện này còn được gọi dưới nhiều tên quen thuộc như ống lọc nước khe, ống khe lọc, ống lọc giếng khoan, screen pipe, slotted pipe, hay well screen.

Chức năng chính của ống lọc bao gồm:

• Cho phép nước thô đi vào hệ thống thu gom một cách an toàn.

• Hạn chế tối đa cát và cặn thô lọt vào đường ống.

• Bảo vệ máy bơm khỏi hiện tượng kẹt cánh và mài mòn.

• Giữ lại các hạt vật liệu lọc có kích thước lớn bên trong buồng chứa.

• Hỗ trợ đắc lực cho quá trình lọc cơ học sơ bộ.

Nguyên lý hoạt động của ống lọc nước khe

Phụ kiện này vận hành dựa trên nguyên lý phân tách cơ học thuần túy dựa vào kích thước hạt vật chất.

Quá trình cơ bản diễn ra khi dòng nước chứa tạp chất tiếp xúc với bề mặt ống, nước chui qua các khe hở để vào bên trong. Các hạt cặn có kích thước nhỏ hơn khe sẽ đi qua, trong khi các hạt lớn hơn kích thước khe bị giữ lại bên ngoài. Nước sau đó hội tụ trong lòng ống và được dẫn đến các vị trí khai thác hoặc xử lý tiếp theo.

Bản chất quan trọng cần lưu ý là kích thước khe hở không thể lựa chọn một cách tùy tiện. Nếu khe quá lớn, cát và cặn sẽ lọt qua gây hỏng hóc thiết bị; ngược lại, nếu khe quá nhỏ, nó sẽ cản trở lưu lượng và làm gia tăng nguy cơ tắc nghẽn cục bộ. Do đó, việc lựa chọn khe lọc đòi hỏi phải phân tích kỹ lưỡng đặc điểm nguồn nước và kích thước hạt thực tế.

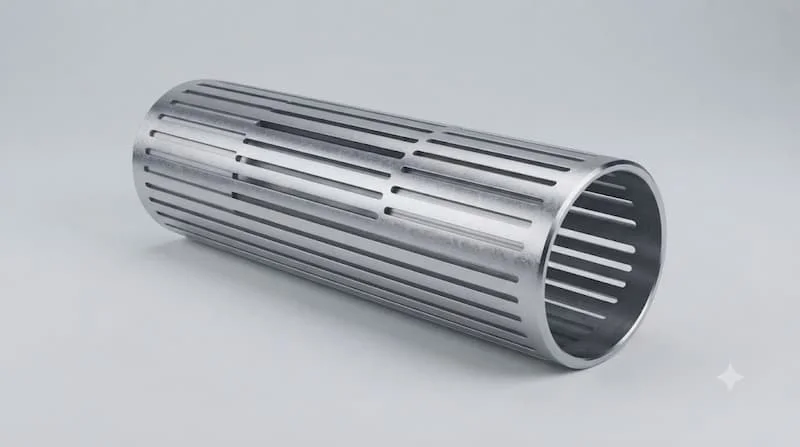

Phân tích chuyên sâu

Cấu tạo cơ bản của ống lọc nước khe

Sự hiệu quả của một sản phẩm ống lọc nước khe phụ thuộc trực tiếp vào các thành phần cấu tạo kỹ thuật sau:

1. Thân ống: Phần khung xương chính chịu toàn bộ lực nén từ đất đá xung quanh và tạo kết cấu vững chắc cho sản phẩm.

2. Hệ thống khe lọc: Các rãnh được cắt hoặc quấn dây theo thiết kế nhằm tối ưu hóa diện tích bề mặt cho nước đi qua. Các yếu tố gồm chiều rộng khe, hình dạng rãnh, mật độ phân bố và vị trí trên thân ống đều được tính toán khoa học.

3. Đường kính ống: Thông số chi phối trực tiếp đến lưu lượng thu nước, khả năng lắp đặt, mức độ tương thích với máy bơm và quy mô của toàn bộ công trình.

4. Độ dày thành ống: Quyết định trực tiếp đến độ bền cơ học, khả năng chịu áp lực và tuổi thọ sử dụng lâu dài dưới lòng đất.

5. Vật liệu chế tạo: Đa dạng từ inox cao cấp, nhựa PVC kỹ thuật cho đến các hợp kim thép chuyên dụng tùy theo môi trường làm việc.

Các loại ống lọc nước khe phổ biến hiện nay

• Phân loại theo vật liệu:

  • Ống lọc khe inox: Sở hữu độ bền cơ học cực kỳ cao, khả năng chống ăn mòn tuyệt vời tùy theo mác inox (như inox 304, 316) và môi trường axit/kiềm, rất được ưa chuộng trong các hệ thống công nghiệp nặng.

  • Ống lọc khe PVC: Giải pháp tiết kiệm chi phí, trọng lượng nhẹ, chuyên dùng cho các giếng khoan dân dụng và các hệ thống không đòi hỏi áp lực quá lớn.

• Phân loại theo cấu trúc khe: Gồm các dạng khe dọc, khe ngang hoặc khe gia công đặc biệt theo yêu cầu thiết kế riêng của từng công trình.

• Phân loại theo mục đích sử dụng: Ống lọc giếng khoan, ống lọc nước ngầm, ống giữ vật liệu lọc trong cột lọc áp lực, và ống lọc tách cặn công nghiệp.

Thông số kỹ thuật cần kiểm tra khi chọn ống lọc nước khe

Việc rà soát cẩn thận các thông số sau sẽ giúp người mua tránh được những rủi ro vận hành tốn kém:

1. Kích thước khe lọc: Thông số quyết định khả năng giữ cặn, cần đối chiếu trực tiếp với biểu đồ phân bố kích thước hạt của tầng chứa nước.

2. Đường kính ống: Phải tương thích hoàn toàn với đường kính giếng khoan, kích thước máy bơm và quy hoạch đường ống dẫn.

3. Chiều dài ống: Liên quan trực tiếp đến vùng thu nước hiệu quả và độ sâu đặt ống của công trình.

4. Độ dày thành ống: Đảm bảo khả năng chịu lực nén từ các lớp đất đá xung quanh.

5. Diện tích khe hở (Open Area): Tỷ lệ diện tích rãnh lọc trên tổng thể mặt phẳng ống, ảnh hưởng trực tiếp đến lưu lượng nước đi qua và hiệu suất khai thác.

6. Vật liệu chế tạo: Phải tương thích với tính chất hóa học của nguồn nước để hạn chế tối đa hiện tượng ăn mòn, gỉ sét.

Vì sao kích thước khe lọc quyết định hiệu quả của ống?

Kích thước khe hở giữ vai trò cân bằng mong manh giữa hai yếu tố sống còn: khả năng giữ cặn và khả năng duy trì lưu lượng. Nếu thiết kế khe quá nhỏ để giữ lại mọi hạt mịn, nó sẽ tạo ra trở lực lớn, làm suy giảm lưu lượng nước và nhanh chóng bị bít kín bởi cặn bám. Ngược lại, khe quá lớn sẽ thả lọt cát gây mòn bơm. Do đó, kỹ sư phải tính toán dựa trên đặc điểm tầng chứa nước để tìm ra quy cách tối ưu, vì không có một kích thước khe nào có thể dùng chung cho mọi công trình.

So sánh ống lọc nước khe inox và ống nước lọc khe PVC

• Khi nào nên ưu tiên inox? Khi công trình đòi hỏi độ bền tuổi thọ hàng chục năm, chịu áp lực sâu lớn và môi trường nước có tính ăn mòn cao.

• Khi nào PVC phù hợp? Khi điều kiện khai thác ở mức độ trung bình, nguồn nước lành tính và cần tối ưu hóa trọng lượng cũng như ngân sách đầu tư.

Ống lọc nước khe khác gì với các loại lõi và thiết bị lọc thông thường?

Cần phân biệt rõ ống lọc nước khe chuyên thực hiện quá trình lọc thô cơ học hoặc giữ hạt theo kích thước khe rãnh lớn, trong khi các loại lõi lọc tinh có thể lọc đến cấp độ micron nhỏ mịn. Bình lọc đóng vai trò là vỏ chứa vật liệu, còn Y strainer là thiết bị lọc đường ống dạng lưới chuyên dụng. Ống lọc nước khe không phải là giải pháp thay thế cho toàn bộ hệ thống lọc tinh, mà đóng vai trò là tuyến phòng thủ đầu tiên ở giai đoạn thu nước ngầm hoặc giữ vật liệu lọc.

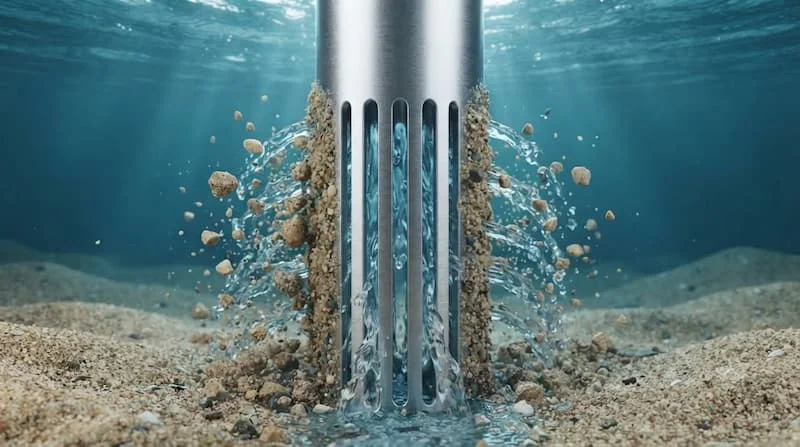

Ứng dụng thực tế

Ống lọc nước khe được sử dụng ở đâu?

• Giếng khoan khai thác nước ngầm: Ứng dụng phổ biến nhất để đặt tại tầng chứa nước, giúp thu dòng nước ngầm dồi dào đồng thời chặn đứng cát sỏi tràn vào giếng.

• Hệ thống lọc nước công nghiệp: Dùng làm ống thu nước, ống giữ vật liệu lọc trong các bồn lọc cát, bồn lọc áp lực lớn.

• Công nghiệp khai khoáng và hóa chất: Phục vụ trong các dây chuyền tách hạt, thu hồi chất lỏng và lọc sơ bộ nguyên liệu.

• Hệ thống xử lý nước cấp và nước thải: Đóng vai trò cấu kiện hỗ trợ phân phối hoặc thu gom nước đều khắp bể lọc theo thiết kế thủy lực.

Khi nào nên sử dụng ống lọc nước khe?

Phụ kiện này là sự lựa chọn bắt buộc khi hệ thống cần thu nước từ các tầng địa chất chứa nhiều cát bùn, cần ngăn chặn vật liệu lọc thất thoát ra ngoài, hoặc khi hệ thống yêu cầu cấu trúc thu nước dạng ống chịu lực dài ngày. Tuyệt đối không chọn mua thiết bị chỉ vì giá rẻ hay bề ngoài giống nhau mà bỏ qua các thông số kỹ thuật thủy văn của công trình.

Những sai lầm thường gặp khi sử dụng ống lọc khe

• Sai lầm 1: Chọn kích thước khe lọc theo cảm tính. Không phân tích cỡ hạt của tầng cát dẫn đến việc cát vẫn lọt vào hoặc ống bị nghẹt liên tục.

• Sai lầm 2: Chọn đường kính ống không phù hợp. Gây khó khăn khi thả ống vào lồng giếng hoặc làm hẹp lưu lượng nước cấp cho máy bơm.

• Sai lầm 3: Không xem xét yếu tố vật liệu. Dùng ống PVC kém chất lượng trong giếng sâu chịu áp lực lớn hoặc dùng inox sai mác trong vùng nước nhiễm mặn gây ăn mòn nhanh chóng.

• Sai lầm 4: Lắp đặt sai vị trí tầng thu nước. Đặt lệch khỏi mạch nước ngầm khiến hiệu suất khai thác sụt giảm nghiêm trọng.

• Sai lầm 5: Không vệ sinh và bảo trì định kỳ. Bỏ quên việc súc rửa giếng khiến cặn bám bịt kín các khe hở, làm chết nguồn nước.

• Sai lầm 6: Quan niệm sai lầm "khe càng nhỏ lọc càng sạch". Cắt khe quá nhỏ làm giảm diện tích mở, tăng tổn thất áp suất và khiến ống nhanh nghẹt.

Hướng dẫn / Checklist

Cách chọn ống lọc nước khe phù hợp cho từng hệ thống

1. Bước 1: Xác định mục đích sử dụng cụ thể: Làm rõ yêu cầu cho giếng khoan khai thác, thu nước ngầm, giữ vật liệu lọc hay lọc công nghiệp.

2. Bước 2: Phân tích kích thước hạt: Lấy mẫu đất đá hoặc cặn lơ lửng để phân tích biểu đồ phân bố kích thước hạt (đường kính hạt trung bình).

3. Bước 3: Tính toán chọn kích thước khe: Xác định khe hở chính xác dựa trên thành phần nguồn nước và vật liệu tầng chứa.

4. Bước 4: Chọn đường kính ống tối ưu: Đảm bảo sự tương thích đồng bộ với đường kính giếng khoan, lưu lượng bơm và ống chống.

5. Bước 5: Lựa chọn vật liệu chế tạo: Đánh giá môi trường nước (pH, độ mặn, khoáng chất) để chọn inox hoặc PVC phù hợp.

6. Bước 6: Kiểm tra diện tích khe hở: Đảm bảo tỷ lệ bề mặt mở đáp ứng đủ lưu lượng vận hành thực tế của hệ thống.

Checklist trước khi mua và lắp đặt ống lọc nước khe

• [ ] Đã xác định rõ đặc tính nguồn nước và lưu chất khai thác.

• [ ] Đã nhận diện chính xác chủng loại và thành phần cặn bẩn.

• [ ] Đã hoàn thành việc phân tích kích thước hạt của tầng địa chất.

• [ ] Đã tính toán và chọn đúng kích thước khe lọc tiêu chuẩn.

• [ ] Đã kiểm tra chuẩn xác đường kính ngoài của ống.

• [ ] Đã xác định chiều dài tổng thể phù hợp với thiết kế giếng.

• [ ] Đã kiểm tra độ dày thành ống đáp ứng tiêu chuẩn chịu lực.

• [ ] Đã chọn đúng vật liệu cấu thành (inox hoặc nhựa PVC).

• [ ] Đã kiểm tra khả năng chịu tải trọng nén và áp lực của sản phẩm.

• [ ] Đã tính toán lưu lượng nước cần thiết ứng với diện tích khe mở.

• [ ] Đã xác định chính xác cao độ và vị trí lắp đặt dưới lòng giếng.

• [ ] Đã xây dựng sẵn kế hoạch kiểm tra, súc rửa và bảo trì định kỳ.

FAQ

1. Ống lọc khe là gì?

Ống lọc khe là loại ống kỹ thuật có đục các rãnh khe nhỏ trên thân, cho phép dòng nước đi qua dễ dàng đồng thời ngăn chặn các hạt rắn có kích thước lớn hơn khe hở lọt vào hệ thống.

2. Ống lọc nước khe có dùng cho giếng khoan được không?

Hoàn toàn được. Đây là ứng dụng kinh điển nhất của ống lọc nước khe dùng để thu nước ngầm từ các tầng địa chất, đồng thời chặn cát và sỏi tràn vào trong giếng.

3. Khe lọc càng nhỏ có phải càng tốt không?

Không phải. Khe quá nhỏ sẽ làm giảm đáng kể lưu lượng nước, tăng tổn thất áp suất và khiến phụ kiện nhanh bị tắc nghẽn bởi cặn bám. Cần lựa chọn kích thước khe dựa trên phân tích hạt thực tế.

4. Nên chọn ống lọc nước khe inox hay PVC?

Việc lựa chọn phụ thuộc vào môi trường nước, yêu cầu độ bền cơ học, khả năng chịu lực sâu, ngân sách đầu tư và điều kiện vận hành cụ thể của công trình.

5. Ống lọc nước khe có cần vệ sinh không?

Rất cần thiết. Trong quá trình khai thác lâu dài, các chất cặn bã, phèn hoặc vi sinh vật có thể tích tụ tại bề mặt khe lọc, do đó cần có kế hoạch súc rửa, hoàn nguyên định kỳ để duy trì lưu lượng.

Kết luận

Việc lựa chọn đúng quy cách ống lọc nước khe đóng vai trò quyết định giúp hệ thống khai thác nước ngầm và xử lý chất lỏng vận hành ổn định, bền bỉ qua nhiều năm. Phụ kiện này không chỉ thực hiện xuất sắc nhiệm vụ lọc cơ học thô, ngăn chặn cát sỏi phá hoại thiết bị mà còn bảo vệ an toàn cho toàn bộ dây chuyền phía sau. Đầu tư thời gian phân tích thông số kỹ thuật và chọn đúng sản phẩm chất lượng cao sẽ giúp chủ đầu tư triệt tiêu các sự cố tắc nghẽn tốn kém.
