Sơ đồ lắp máy lọc nước RO là gì?

Sơ đồ lắp máy lọc nước RO như thế nào? Nhiều người dùng tự thay lõi, thay bơm tăng áp hoặc tự lắp đặt máy lọc nước RO tại nhà thường gặp phải những sự cố bực bội như máy không hút được nước, bơm chạy liên tục không ngắt, máy lọc không ra nước tinh khiết, nước thải chảy mãi không dứt, bình áp không trữ nước hoặc đấu nhầm lẫn đường nước vào và nước ra. Hệ thống máy lọc nước RO vốn được cấu thành từ hàng loạt linh kiện liên kết chặt chẽ với nhau thông qua hệ thống dây dẫn nước, van điều áp và các đầu cút nối chuyên dụng. Chỉ cần lắp sai một vị trí nhỏ, toàn bộ quá trình vận hành của máy sẽ bị đình trệ.

Chính vì vậy, để lắp đặt chính xác và xử lý triệt để các lỗi phát sinh, người dùng buộc phải nắm vững sơ đồ lắp máy lọc RO và hiểu rõ hành trình di chuyển của dòng nước thay vì chỉ nhớ máy móc vị trí từng linh kiện rời rạc.

Kiến thức nền sơ đồ lắp máy lọc nước RO

Sơ đồ lắp máy lọc nước RO là gì?

Sơ đồ lắp máy lọc nước RO là bản mô tả chi tiết vị trí, cấu trúc và cách thức kết nối các bộ phận bên trong hệ thống lọc, bắt đầu từ nguồn nước đầu vào, đi qua hệ thống lọc thô, bơm tăng áp, màng lọc RO trung tâm cho đến bình áp tích nước, vòi lấy nước và đường nước thải.

Sở hữu bản vẽ sơ đồ này giúp người dùng dễ dàng xác định hướng di chuyển của dòng nước, phân định rạch ròi đầu vào và đầu ra của từng bộ phận, từ đó hỗ trợ đắc lực cho công tác lắp đặt mới, thay thế linh kiện định kỳ, kiểm tra sự cố hỏng hóc và hạn chế tối đa tình trạng đấu nhầm đường nước gây hỏng thiết bị.

Nguyên lý hoạt động của máy lọc nước RO theo dòng chảy của nước

Nguyên lý cốt lõi của hệ thống là nguồn nước cấp được lọc sơ bộ các tạp chất lớn qua hệ thống lọc thô, sau đó được bơm tăng áp tạo ra áp lực lớn đẩy nước đi xuyên qua màng lọc RO. Tại đây, công nghệ lọc thẩm thấu ngược tách dòng nước thành hai phần rõ rệt: phần nước tinh khiết được đưa vào bình tích áp hoặc các lõi chức năng tạo khoáng, trong khi phần nước chứa toàn bộ cặn bẩn, kim loại nặng được đẩy ra ngoài qua đường nước thải.

Phân tích chuyên sâu

Sơ đồ lắp máy lọc nước RO tiêu chuẩn gồm những bộ phận nào?

Nguồn nước đầu vào

Cụm này bao gồm van cấp nước, dây dẫn cấp và van khóa, có nhiệm vụ tiếp nhận nguồn nước sinh hoạt từ hệ thống ống nước chung của gia đình để cung cấp ổn định cho toàn bộ chu trình lọc phía sau.

Hệ thống lõi lọc thô

Thường bao gồm các cấp lọc cơ bản như lõi PP (lọc cặn bẩn kích thước lớn), lõi than hoạt tính (hấp thụ clo, mùi hôi, chất hữu cơ) và lõi lọc tinh. Lưu ý rằng cấu hình số lượng lõi có thể thay đổi linh hoạt tùy theo từng thương hiệu và model máy khác nhau trên thị trường.

Bơm tăng áp

Đóng vai trò tạo ra áp suất dòng chảy cần thiết. Màng lọc RO yêu cầu một điều kiện áp lực nước đầu vào đủ lớn để thắng áp suất thẩm thấu, giúp quá trình tách phân tử nước diễn ra hiệu quả.

Van điện từ và các cảm biến áp suất

Bao gồm van điện từ, van áp thấp và van áp cao, chịu trách nhiệm kiểm soát lưu lượng cấp nước, bảo vệ máy khi mất nước đầu nguồn và tự động điều khiển bật/tắt bơm khi bình áp đầy hoặc hết nước.

Màng lọc RO

Đây là trái tim của toàn bộ hệ thống máy lọc nước. Màng RO có cấu tạo đặc biệt với ba đường nước riêng biệt cần phân định chính xác: đường nước vào, đường nước tinh khiết và đường nước thải.

Bình áp và vòi lấy nước

Bình áp làm nhiệm vụ lưu trữ và duy trì áp suất để đẩy nước ra vòi khi người dùng sử dụng. Vòi lấy nước là điểm cuối cùng cung cấp nguồn nước sạch trực tiếp phục vụ nhu cầu sinh hoạt.

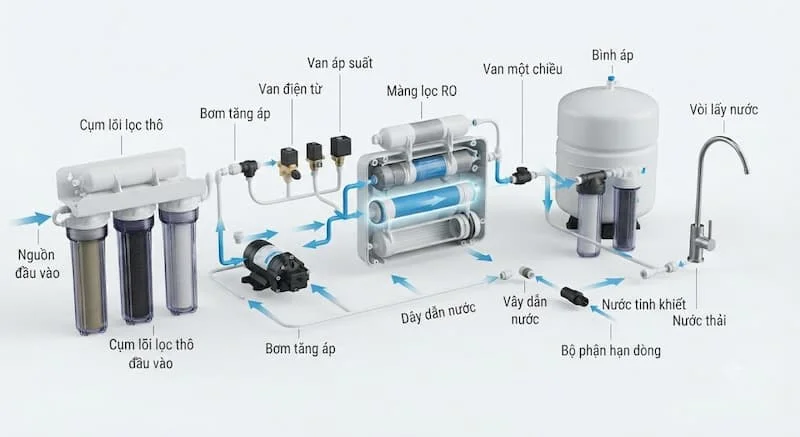

Sơ đồ đường nước máy lọc nước RO từ đầu vào đến đầu ra

Quá trình di chuyển của dòng nước qua từng bước trong sơ đồ lắp máy lọc RO diễn ra như sau:

• Bước 1: Nước nguồn đi vào máy: Nguồn nước đi qua van cấp nước và tiến thẳng vào lõi lọc số 1 (lõi PP).

• Bước 2: Nước đi qua hệ thống lọc thô: Nước lần lượt chảy qua các lõi lọc thô để loại bỏ cặn bẩn, tạp chất thô và hóa chất hữu cơ. Cấu hình này có thể khác biệt tùy thuộc vào model máy.

• Bước 3: Nước được đưa qua bơm tăng áp: Bơm tạo áp lực cơ học mạnh mẽ, đẩy dòng nước chuẩn bị bước vào màng lọc RO với lưu lượng và áp suất tiêu chuẩn.

• Bước 4: Nước đi vào màng RO: Đây là điểm mấu chốt của sơ đồ khi màng RO tách đôi dòng nước thành nước tinh khiết và nước thải chứa tạp chất.

• Bước 5: Nước tinh khiết đi đến bình áp: Dòng nước sạch từ màng RO đi qua van một chiều rồi được trữ vào bình áp để duy trì áp lực sẵn sàng phục vụ.

• Bước 6: Nước được đưa ra vòi: Khi người dùng mở vòi, nước từ bình áp sẽ đi qua các lõi lọc chức năng bù khoáng (tùy cấu hình) trước khi chảy ra vòi nước sạch để sử dụng.

Phân biệt sơ đồ máy RO có bình áp và không có bình áp

Máy RO sử dụng bình áp

Đây là cấu hình phổ biến nhất hiện nay trên thị trường. Hệ thống này có bộ phận bình chứa nước tích áp giúp dự trữ nước sạch sẵn sàng khi người dùng mở vòi mà không cần chờ đợi, đồng thời có cơ chế kiểm soát áp suất tự ngắt bơm khi bình đầy.

Sơ đồ kết nối cơ bản:

Máy RO không sử dụng bình áp

Thường áp dụng cho các dòng máy lọc trực tiếp công suất lớn hoặc hệ thống lọc công nghiệp sử dụng bơm và mạch điều khiển điện tử phức tạp để đẩy nước trực tiếp ra vòi mà không qua bình chứa tích áp.

Vì sao lắp sai đường nước máy lọc nước RO có thể khiến máy không hoạt động?

Việc cắm nhầm hoặc lắp ngược các đường ống trong sơ đồ lắp máy lọc nước RO gây ra những hậu quả trực tiếp đến khả năng vận hành của máy. Nếu bạn lắp ngược đầu vào và đầu ra của màng RO, hệ thống sẽ không thể thực hiện quá trình thẩm thấu ngược, khiến màng nhanh chóng bị nghẹt, nước tinh khiết không được tạo ra hoặc nước thải chảy tràn lan.

Trường hợp đấu nhầm đường nước tinh khiết với đường nước thải sẽ làm cho nước sạch không thể dẫn vào bình áp, trong khi nước thải lại liên tục rò rỉ bất thường. Bên cạnh đó, việc lắp sai hướng của van một chiều sẽ tạo hiện tượng nước trong bình áp chảy ngược trở lại màng RO khi bơm ngắt, gây suy giảm áp lực nghiêm trọng. Đấu sai dây nước tại cụm bơm tăng áp cũng làm suy yếu khả năng hút nước, khiến bơm hú lớn nhưng không thể tạo ra áp suất vận hành cần thiết.

Ứng dụng thực tế

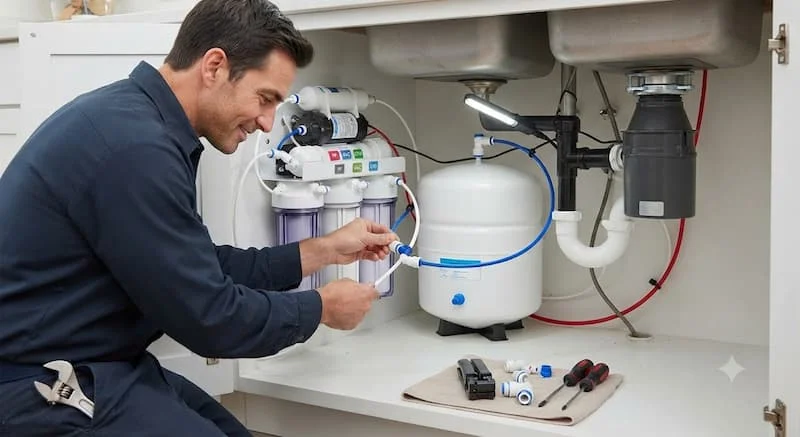

Khi nào cần xem sơ đồ lắp máy lọc RO?

Khi tự lắp đặt máy RO mới

Sơ đồ giúp người dùng định vị chính xác vị trí các cốc lọc, hướng di chuyển của dòng nước và cách đấu nối các tuyến dây dẫn mà không sợ nhầm lẫn.

Khi thay thế lõi lọc định kỳ

Khi thực hiện thay thế, việc nắm rõ sơ đồ giúp bạn lắp đúng thứ tự các cấp lọc thô, tránh tình trạng đưa nhầm lõi lọc sai chức năng vào vị trí cốt lõi.

Khi thay màng RO mới

Đây là công đoạn đòi hỏi độ chính xác cao tuyệt đối để phân biệt rạch ròi ba đường nước: cấp vào, nước tinh khiết và nước thải.

Khi thay thế bơm tăng áp

Sơ đồ giúp kỹ thuật viên xác định chính xác đầu hút, đầu đẩy và hướng dòng nước chảy qua thân bơm.

Khi máy gặp sự cố vận hành

Thay vì tháo tung toàn bộ thiết bị một cách cảm tính, việc đối chiếu theo sơ đồ lắp máy lọc nước RO giúp bạn khoanh vùng và kiểm tra chính xác từng vị trí linh kiện bị lỗi.

Những sai lầm thường gặp khi tự lắp máy lọc nước RO

• Không đánh dấu đường nước trước khi tháo lắp: Dễ dẫn đến việc nhầm lẫn giữa các đoạn dây dẫn dài giống nhau.

• Lắp theo vị trí không gian nhưng không hiểu hướng nước: Người dùng thường chỉ nhìn hình thức bên ngoài giống sơ đồ mẫu nhưng thực tế lại đấu ngược chiều dòng chảy.

• Không kiểm tra chiều hoạt động của van: Đặc biệt chủ quan với các linh kiện một chiều như van một chiều hoặc van điện từ, khiến dòng nước bị chặn đứng hoặc chảy ngược.

• Sử dụng sai loại dây dẫn hoặc cút nối: Dùng cút bấm không đúng kích cỡ dây gây hiện tượng rò rỉ nước hoặc tuột dây đột ngột dưới áp lực cao.

• Bỏ qua bước vận hành kiểm tra cuối cùng: Không chạy thử hệ thống để quan sát kỹ tình trạng rò rỉ nước, tốc độ nước thải và áp lực bơm.

Hướng dẫn và checklist

Hướng dẫn đọc sơ đồ lắp máy lọc nước RO cho người mới

1. Xác định nguồn nước cấp: Tìm vị trí ký hiệu

   IN hoặc đầu nước vào bắt nguồn từ van cấp nước tổng.

2. Theo dõi dòng nước qua hệ thống lọc thô: Đi theo từng đoạn dây dẫn từ nguồn nước qua các cấp lọc thô số 1, 2, 3 để làm sạch cặn.

3. Xác định ba đường nước của màng RO: Ghi nhớ nguyên tắc phân chia gồm đường nước cấp vào màng, đường nước tinh khiết và đường nước thải xả ra ngoài.

4. Xác định vị trí bình áp: Theo dõi tuyến đường nước tinh khiết đi qua van một chiều để kết nối trực tiếp vào bình chứa áp lực.

5. Xác định đầu ra đến vòi sử dụng: Kiểm tra đoạn dây cuối cùng dẫn nước sạch từ bình áp hoặc lõi bù khoáng ra vòi lấy nước sinh hoạt.

Hướng dẫn lắp máy lọc nước RO theo sơ đồ cơ bản

1. Chuẩn bị linh kiện đồng bộ: Tập kết đầy đủ hệ thống lõi lọc, cốc lọc, dây dẫn nước, cút nối nhanh, bơm tăng áp, màng RO, van điện từ và bình áp.

2. Lắp đặt hệ thống lõi lọc thô: Sắp xếp và lắp các lõi lọc thô vào cốc lọc theo đúng thứ tự tiêu chuẩn từ thấp đến cao của model máy.

3. Lắp ráp bộ phận tạo áp và van điều khiển: Cố định vị trí bơm tăng áp, van áp thấp, van áp cao và van điện từ theo đúng thiết kế khung máy.

4. Kết nối màng RO chuẩn xác: Đưa màng RO vào cốc màng, chú ý cắm đúng chiều và phân định rạch ròi ba đường nước vào, nước tinh khiết và nước thải.

5. Kết nối bình áp tích nước: Lắp đặt đường ống dẫn nước tinh khiết từ màng RO qua van một chiều vào bình áp.

6. Kết nối vòi nước hoàn thiện: Lắp đường ống dẫn nước sạch cuối cùng từ hệ thống ra vòi lấy nước trước khi tiến hành cấp điện và cấp nước vận hành.

Checklist kiểm tra sau khi lắp máy lọc nước RO

• [ ] Đường nước đầu vào đã được nối đúng vị trí van cấp.

• [ ] Các lõi lọc thô được lắp đúng thứ tự tiêu chuẩn.

• [ ] Bơm tăng áp được đấu nối đúng chiều hút và đẩy.

• [ ] Màng RO được lắp khớp hoàn toàn các đường nước.

• [ ] Đường nước tinh khiết không bị cắm nhầm sang đường nước thải.

• [ ] Van một chiều nằm đúng hướng dòng chảy một chiều.

• [ ] Bình áp được kết nối chắc chắn với nhánh nước tinh khiết.

• [ ] Các đầu cút nối nhanh được kẹp ghim kỹ không bị rò nước.

• [ ] Máy hoạt động êm ái, ổn định khi cắm điện.

• [ ] Đã kiểm tra chất lượng nước sạch sau khi hệ thống vận hành hoàn tất.

FAQ – Câu hỏi thường gặp

Sơ đồ lắp máy lọc nước RO gồm những bộ phận chính nào?

Hệ thống thông thường bao gồm nguồn nước cấp đầu vào, cụm lõi lọc thô, bộ phận bơm tạo áp, màng RO trung tâm, đường nước tinh khiết, đường nước thải và bình áp lưu trữ nước. Cấu hình thực tế có thể linh hoạt thay đổi tùy theo từng thương hiệu máy.

Màng RO có bao nhiêu đường nước cần xác định?

Khi tiến hành lắp đặt, bạn bắt buộc phải xác định rõ ba đường nước trên màng RO gồm: đường nước cấp vào màng, đường nước tinh khiết và đường nước thải để tránh đấu nhầm làm hỏng màng.

Vì sao máy RO xả nước thải liên tục?

Hiện tượng này thường liên quan đến lỗi van một chiều, áp lực nước yếu, lỗi van điện từ hoặc do đấu nối sai đường nước thải theo sơ đồ. Bạn cần kiểm tra lại toàn bộ dòng chảy thực tế thay vì thay thế linh kiện ngẫu nhiên.

Có thể tự lắp máy lọc nước RO tại nhà không?

Bạn hoàn toàn có thể tự lắp nếu có kiến thức cơ bản về kỹ thuật đường ống và tuân thủ nghiêm ngặt theo sơ đồ lắp máy lọc RO của đúng model thiết bị đang sử dụng.

Có phải tất cả máy lọc nước RO đều có chung sơ đồ?

Không. Các dòng máy khác nhau trên thị trường sẽ có sự dao động về số lượng lõi lọc chức năng, hệ thống van điện từ, loại bình áp và công suất bơm, do đó cần đối chiếu sơ đồ riêng của từng hãng sản xuất.

Kết luận

Việc nắm vững sơ đồ lắp máy lọc nước RO giúp người dùng không chỉ lắp ráp chuẩn xác từng linh kiện mà còn thấu hiểu trọn vẹn hành trình di chuyển của dòng nước bên trong hệ thống. Trước khi tự tay lắp đặt hay sửa chữa, bạn cần xác định rõ các yếu tố cốt lõi như đường nước đầu vào, thứ tự các cấp lõi lọc, vị trí bơm và van, các đường nước ra vào màng RO, cũng như vị trí của bình áp và vòi nước.
