Stainless steel inline filter là gì?

Stainless steel inline filter là gì? Trong quá trình vận hành các dây chuyền sản xuất và hệ thống đường ống công nghiệp, lưu chất dẫn truyền thường mang theo nhiều cặn rắn, mảnh vụn kim loại, rỉ sét, hạt lơ lửng cùng các tạp chất phát sinh từ mối hàn hoặc sự ăn mòn lâu ngày trong lòng ống. Nếu các dị vật này không được ngăn chặn và tiếp tục di chuyển sâu vào hệ thống, chúng sẽ trực tiếp tấn công và gây hư hỏng nghiêm trọng cho các thiết bị đắt tiền như máy bơm, van điều khiển, van điện từ, đồng hồ đo lưu lượng, thiết bị trao đổi nhiệt và các dây chuyền xử lý phía sau.

Chính vì lý do đó, việc ứng dụng stainless steel in-line filter trở thành giải pháp tối ưu được nhiều doanh nghiệp lựa chọn nhờ thiết kế chuyên dụng lắp trực tiếp trên tuyến ống cùng khả năng chống ăn mòn vượt trội trong nhiều môi trường khắt khe. Tuy nhiên, thách thức đặt ra là nếu doanh nghiệp chọn sai vật liệu inox hoặc chọn nhầm cấp độ lọc, thiết bị sẽ rất nhanh bị tắc nghẽn, làm tăng tổn thất áp suất đột ngột hoặc hoàn toàn không bảo vệ được các thiết bị quan trọng phía sau.

Kiến thức nền về stainless steel inline filter

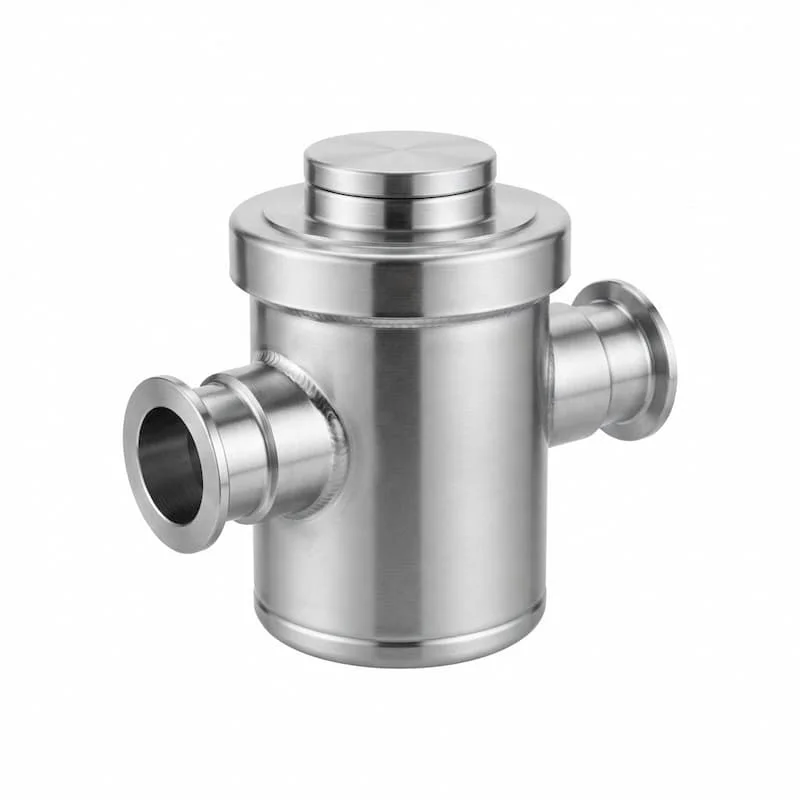

Stainless steel inline filter là gì?

Stainless steel incline filter là thiết bị lọc đường ống được chế tạo chủ yếu từ thép không gỉ (inox), được thiết kế để lắp đặt trực tiếp trên tuyến đường ống nhằm giữ lại cặn bẩn và các hạt rắn trong dòng lưu chất trước khi chúng di chuyển đến các thiết bị phía sau.

Tên gọi của thiết bị phản ánh rõ ba yếu tố cấu thành: Stainless steel (thép không gỉ/inox), inline (lắp trực tiếp trên đường ống dạng thẳng hàng), và filter (bộ phận lọc tạp chất). Tùy thuộc vào thiết kế kỹ thuật cụ thể của nhà sản xuất, bộ lọc có thể sử dụng lưới inox đục lỗ, phần tử lọc dạng cartridge, rọ lọc (basket filter) hoặc các cấu trúc màng lọc chuyên dụng khác để thực hiện nhiệm vụ tách lọc tạp chất.

Cấu tạo và nguyên lý hoạt động của stainless steel in-line filter

Thân lọc inox

Phần thân vỏ chịu lực chính được gia công từ thép không gỉ, đảm nhận nhiệm vụ chứa dòng lưu chất, chịu đựng áp suất làm việc cao của hệ thống và kết nối vững chắc với tuyến ống.

Cổng inlet và outlet

Gồm hai cổng kết nối đầu vào (inlet) và đầu ra (outlet) dùng để tiếp nhận dòng lưu chất chưa lọc và đưa dòng lưu chất đã được làm sạch tiếp tục hành trình đi ra ngoài.

Phần tử lọc (Filter Element)

Đây là trái tim của thiết bị, có thể là lưới inox đục lỗ, lõi lọc dạng cartridge hoặc phần tử lọc kim loại dạng nêm, chịu trách nhiệm quyết định trực tiếp cấp độ lọc của bộ lọc.

Nắp hoặc housing

Bộ phận nắp đậy cho phép kỹ thuật viên dễ dàng tháo rời phần tử lọc để kiểm tra, làm sạch định kỳ hoặc thay thế mới khi cần thiết.

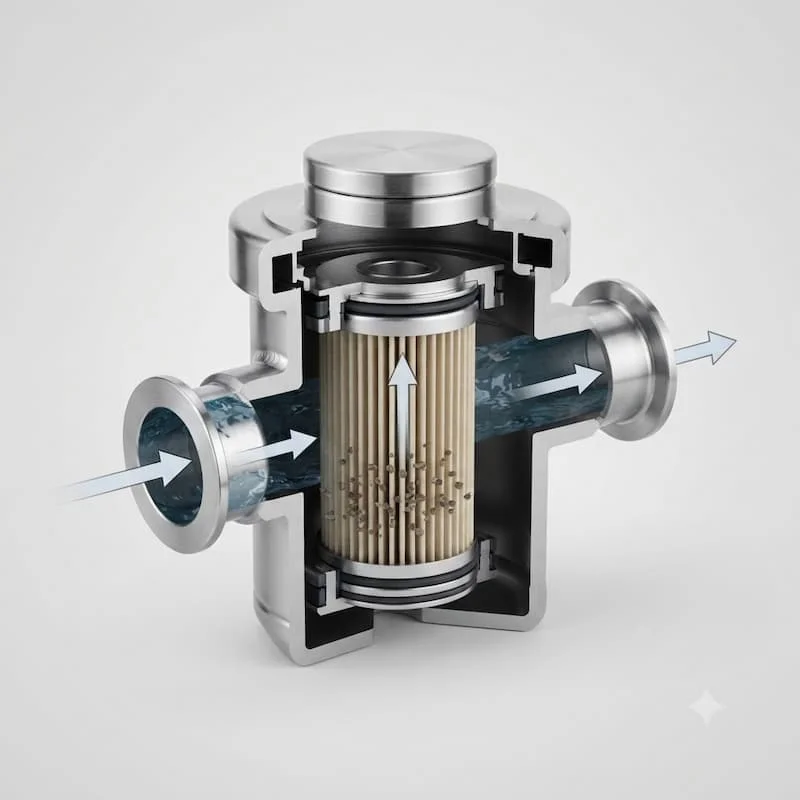

Nguyên lý hoạt động của thiết bị diễn ra theo chu trình: dòng lưu chất đi vào cổng vào $\rightarrow$ đi qua phần tử lọc $\rightarrow$ các tạp chất có kích thước lớn hơn kích thước lọc bị giữ lại $\rightarrow$ lưu chất sạch tiếp tục đi ra cổng thoát. Khi cặn tích tụ dày đặc, sức cản dòng chảy sẽ tăng lên, đòi hỏi phải tiến hành kiểm tra và vệ sinh theo điều kiện vận hành thực tế.

Phân tích chuyên sâu

Các loại stainless steel in-line filter phổ biến

Inline filter dạng lưới

Có cấu tạo cơ bản với phần tử lọc là lưới kim loại bằng thép không gỉ, ưu điểm lớn nhất là độ bền cơ học cao, dễ dàng tháo ra vệ sinh bằng tay và tái sử dụng nhiều lần, phù hợp với nhu cầu giữ cặn thô cơ bản.

Inline filter dạng cartridge

Sử dụng các lõi lọc dạng ống thay thế (cartridge), cho phép đạt được các cấp độ lọc tinh vi tùy thuộc vào chủng loại lõi được lắp đặt, rất thích hợp cho các hệ thống yêu cầu độ sạch khắt khe.

Inline strainer

Thiết bị dạng lọc chữ Y hoặc chữ T chuyên dụng để bảo vệ các van công nghiệp và máy bơm bằng cách giữ lại các hạt cặn có kích thước lớn xuất hiện đột ngột trong đường ống.

Sanitary inline filter

Được thiết kế đặc biệt với bề mặt được đánh bóng vi sinh, các mối nối dạng clamp chuyên dụng dành riêng cho các ngành công nghiệp thực phẩm, dược phẩm và hóa mỹ phẩm đòi hỏi tiêu chuẩn vệ sinh an toàn cao.

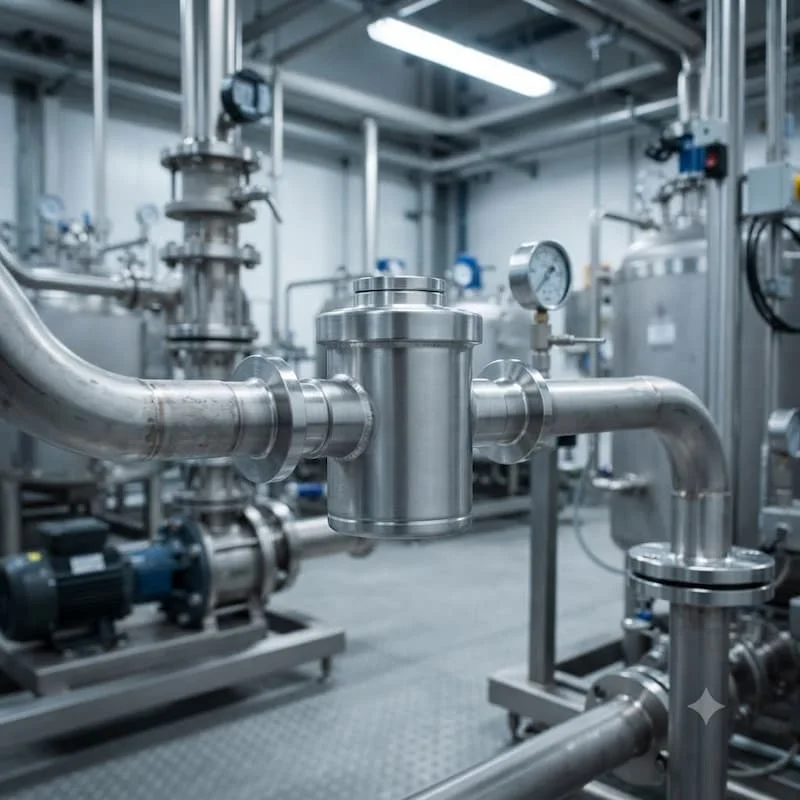

Thông số kỹ thuật cần quan tâm khi chọn stainless steel inline filter

Vật liệu inox

Thường sử dụng mác thép không gỉ phổ biến như inox 304 hoặc inox 316, việc lựa chọn phụ thuộc hoàn toàn vào tính chất ăn mòn của môi trường và đặc tính hóa học của lưu chất.

Kích thước kết nối

Phù hợp với đường kính danh nghĩa của ống thông qua các kiểu kết nối thông dụng như ren trong/ren ngoài, kết nối nhanh dạng clamp hoặc kết nối mặt bích chịu áp lực cao.

Cấp độ lọc (Micron / Mesh)

Đặc trưng cho kích thước hạt nhỏ nhất mà bộ lọc có thể giữ lại, được biểu thị bằng đơn vị micron ($\mu m$) hoặc số mắt lưới trên một inch vuông (mesh).

Lưu lượng dòng chảy (Flow Rate)

Bộ lọc phải đáp ứng hoàn hảo lưu lượng vận hành trung bình cũng như lưu lượng cực đại (peak flow) của toàn hệ thống mà không gây sụt áp quá lớn.

Áp suất và nhiệt độ làm việc

Cần đối chiếu kỹ thông số áp suất thiết kế, áp suất thử nghiệm tối đa và biên độ nhiệt độ của lưu chất để đảm bảo thiết bị không bị biến dạng hay rò rỉ.

Inox 304 và inox 316: Nên chọn loại nào cho inline filter?

Nhiều người thường có tâm lý mặc định chọn inox 316 vì nghĩ rằng "tốt hơn", tuy nhiên nếu hệ thống của bạn chỉ dẫn nước sạch thông thường thì việc sử dụng inox 316 sẽ gây lãng phí chi phí đầu tư không cần thiết.

Stainless steel in-line filter khác gì Y strainer và cartridge filter?

Việc lựa chọn thiết bị nào không phụ thuộc vào việc loại nào tốt hơn, mà phải căn cứ vào mục tiêu lọc cặn, lưu lượng thực tế, bản chất tạp chất và chi phí vận hành dài hạn của doanh nghiệp.

Vì sao không nên chọn cấp độ lọc quá nhỏ?

Một sai lầm phổ biến của người mua là quan niệm "lọc càng mịn thì hệ thống càng sạch và càng tốt". Tuy nhiên, nếu bạn chọn phần tử lọc có cấp độ quá mịn so với thực tế:

• Phần tử lọc sẽ giữ lại quá nhiều cặn vi mô, khiến bề mặt lọc bị bít tắc chỉ trong thời gian rất ngắn.

• Gây ra hiện tượng tổn thất áp suất (pressure drop) tăng vọt qua bộ lọc.

• Làm sụt giảm nghiêm trọng lưu lượng dòng chảy cung cấp cho các thiết bị phía sau, buộc người vận hành phải tháo ra vệ sinh liên tục.

Do đó, thay vì chọn mù quáng, bạn cần xác định rõ kích thước hạt cặn tối thiểu cần loại bỏ để bảo vệ thiết bị nhạy cảm phía sau nhằm chọn thông số micron hoặc mesh cho chuẩn xác.

Ứng dụng thực tế

Stainless steel incline filter được sử dụng trong những hệ thống nào?

Hệ thống xử lý nước và cấp nước tinh khiết

Được lắp đặt để chặn đứng các hạt cặn lơ lửng, bảo vệ các màng lọc tinh, hệ thống bơm áp lực cao và các thiết bị đo lường đắt tiền.

Hệ thống bơm công nghiệp

Hỗ trợ lọc sạch dòng nước cấp đầu vào, ngăn chặn rác và mảnh vụn văng vào làm mài mòn cánh bơm hoặc phá hủy trục quay.

Hệ thống thực phẩm, dược phẩm và đồ uống

Ứng dụng các dòng bộ lọc vi sinh bằng inox chất lượng cao để đảm bảo tuyệt đối các tiêu chuẩn an toàn vệ sinh trong suốt quá trình truyền dẫn lưu chất.

Hệ thống hóa chất và khí nén

Giúp loại bỏ tạp chất ăn mòn, cặn rắn trong dòng khí nén hoặc hóa chất lỏng, bảo vệ các van điều khiển tự động hoạt động chính xác.

Khi nào nên sử dụng stainless steel inline filter?

Bạn nên cân nhắc sử dụng thiết bị này khi hệ thống yêu cầu lắp đặt bộ lọc trực tiếp dạng thẳng hàng trên đường ống, môi trường làm việc đòi hỏi vật liệu inox chống ăn mòn, cần bảo vệ các thiết bị nhạy cảm như van điện từ hoặc đồng hồ đo, và khi hệ thống có nguy cơ xuất hiện cặn bẩn đột ngột từ đường ống cũ. Cần lưu ý rằng không phải mọi vị trí trong nhà máy đều cần cùng một loại filter; vị trí lắp và cấp độ lọc phải được tính toán riêng biệt theo mục tiêu bảo vệ của từng cụm thiết bị.

Hướng dẫn và checklist

Cách chọn stainless steel in-line filter phù hợp

1. Xác định loại lưu chất: Làm rõ lưu chất dẫn truyền là nước, dầu, khí nén hay dung dịch hóa chất.

2. Xác định đặc tính tạp chất: Phân tích kích thước, nồng độ và thành phần của cặn rắn có trong dòng chảy.

3. Lựa chọn cấp độ lọc: Quy đổi chuẩn xác thông số micron hoặc mesh dựa trên yêu cầu bảo vệ của thiết bị đích.

4. Chọn vật liệu inox tương thích: Cân nhắc giữa inox 304 và inox 316 dựa trên mức độ ăn mòn của môi trường làm việc.

5. Kiểm tra lưu lượng và tổn thất áp: Tính toán kích thước bộ lọc sao cho không gây thắt cổ chai dòng chảy hoặc sụt áp quá mức.

6. Chọn kiểu kết nối thích hợp: Đồng bộ với tiêu chuẩn đường ống sẵn có (ren, mặt bích hoặc clamp).

Hướng dẫn lắp đặt stainless steel in-line filter

1. Xác định chiều dòng chảy: Quan sát kỹ ký hiệu mũi tên đúc trên thân stainless steel inline filter để lắp đúng chiều tiến của lưu chất.

2. Vệ sinh sạch sẽ đường ống: Xả rửa, loại bỏ toàn bộ mạt hàn, rỉ sét và cặn lớn còn sót lại trong lòng ống trước khi đưa bộ lọc vào lắp ghép.

3. Thực hiện kết nối cơ khí: Lắp đặt chắc chắn theo kiểu kết nối tương ứng (ren, mặt bích hoặc kẹp clamp), đảm bảo không bị lệch ren hay vênh mặt bích.

4. Kiểm tra độ kín khít hệ thống: Kiểm tra kỹ tình trạng của gioăng làm kín, siết chặt các bulong và tiến hành thử áp lực để ngăn chặn rò rỉ.

5. Theo dõi chênh lệch áp suất: Lắp đặt đồng hồ đo áp suất trước và sau bộ lọc; khi chênh áp tăng cao bất thường, đó là lúc cần tiến hành bảo trì, vệ sinh.

Checklist trước khi mua và lắp inline filter inox

• [ ] Đã xác định rõ bản chất và tính chất của lưu chất.

• [ ] Đã phân tích kích thước và loại tạp chất cần loại bỏ.

• [ ] Đã chọn đúng cấp độ lọc tính theo micron hoặc mesh.

• [ ] Đã kiểm tra và chọn đúng vật liệu inox (304 hoặc 316).

• [ ] Đã xác định đúng kích thước kết nối của đường ống.

• [ ] Đã tính toán mức lưu lượng vận hành tối đa.

• [ ] Đã kiểm tra áp suất làm việc tối đa của hệ thống.

• [ ] Đã đối chiếu giới hạn nhiệt độ chịu đựng của thiết bị.

• [ ] Đã tính toán đến không gian tháo lắp để thuận tiện vệ sinh.

• [ ] Đã xem xét mức tổn thất áp suất qua bộ lọc.

FAQ – Câu hỏi thường gặp

Stainless steel inline filter dùng để làm gì?

Thiết bị chuyên dụng này được dùng để giữ lại cặn bẩn, rỉ sét và các hạt rắn trong dòng lưu chất, giúp bảo vệ an toàn cho các thiết bị đắt tiền phía sau như van, bơm và đồng hồ đo.

Nên chọn inox 304 hay inox 316?

Việc lựa chọn phụ thuộc vào tính chất lưu chất và môi trường làm việc. Inox 316 thích hợp cho các môi trường có tính ăn mòn cao như hóa chất hoặc nước biển, trong khi inox 304 tối ưu cho các hệ thống thông thường.

Mesh và micron khác nhau như thế nào?

Thông số Mesh biểu thị mật độ mắt lưới trên một inch vuông, trong khi micron biểu thị kích thước khe hở tuyệt đối của cấp độ lọc. Khi mua sắm, bạn cần đối chiếu kỹ bảng quy đổi của nhà sản xuất.

Stainless steel inline filter có thể vệ sinh và sử dụng lại không?

Điều này phụ thuộc hoàn toàn vào thiết kế của phần tử lọc. Các dòng lọc lưới kim loại hoàn toàn có thể tháo ra vệ sinh và tái sử dụng nhiều lần, trong khi các dòng lõi cartridge thường cần thay mới định kỳ.

Khi nào cần vệ sinh inline filter?

Bạn nên kiểm tra định kỳ theo kế hoạch của nhà máy, hoặc ngay khi nhận thấy lưu lượng nước đầu ra giảm sút, chênh lệch áp suất trước và sau lọc tăng cao, hoặc hệ thống xuất hiện dấu hiệu bị nghẽn cặn.

Kết luận

Việc lựa chọn một chiếc stainless steel inline filter chuẩn xác đòi hỏi sự đánh giá toàn diện dựa trên điều kiện vận hành thực tế thay vì chỉ nhìn vào kích thước đường ống. Những yếu tố cốt lõi như loại lưu chất, đặc điểm tạp chất, cấp độ lọc, mác vật liệu inox, lưu lượng, áp suất, nhiệt độ, kiểu kết nối cùng khả năng bảo trì định kỳ sẽ quyết định trực tiếp đến hiệu quả hoạt động của toàn bộ hệ thống.
