Mặt bích inox 90 là gì?

Mặt bích inox 90 là gì? Khi cần kết nối đường ống phi 90 với van, máy bơm hoặc các thiết bị công nghiệp trọng yếu, nhiều người thường tìm kiếm ngay mặt bích lnox 90 và mặc định rằng chỉ cần chọn đúng đường kính 90 mm là có thể lắp đặt trơn tru. Tuy nhiên, trong thực tế thi công cơ điện, một phụ kiện kết nối phù hợp đòi hỏi sự đồng bộ của rất nhiều thông số khắt khe như đường kính ngoài của ống, đường kính danh nghĩa DN, tiêu chuẩn sản xuất, cấp áp suất, số lượng lỗ bulong, khoảng cách tâm lỗ, kiểu mặt bích và mác vật liệu inox. Trên thực tế, hai mặt bích có cùng cách gọi "90" nhưng khác biệt về tiêu chuẩn kỹ thuật sẽ hoàn toàn không thể lắp ghép trực tiếp với nhau, dẫn đến tình trạng lệch tâm, rò rỉ lưu chất hoặc buộc phải gia công, cắt hàn lại toàn bộ hệ thống tốn kém.

Vì vậy, việc nắm vững quy cách và thông số kỹ thuật của mặt bích lnox 90 trước khi quyết định mua hàng là chìa khóa sống còn giúp hệ thống vận hành an toàn, kín khít và tránh mọi sai sót đáng tiếc.

Kiến thức nền về mặt bích inox 90

Mặt bích inox 90 là gì?

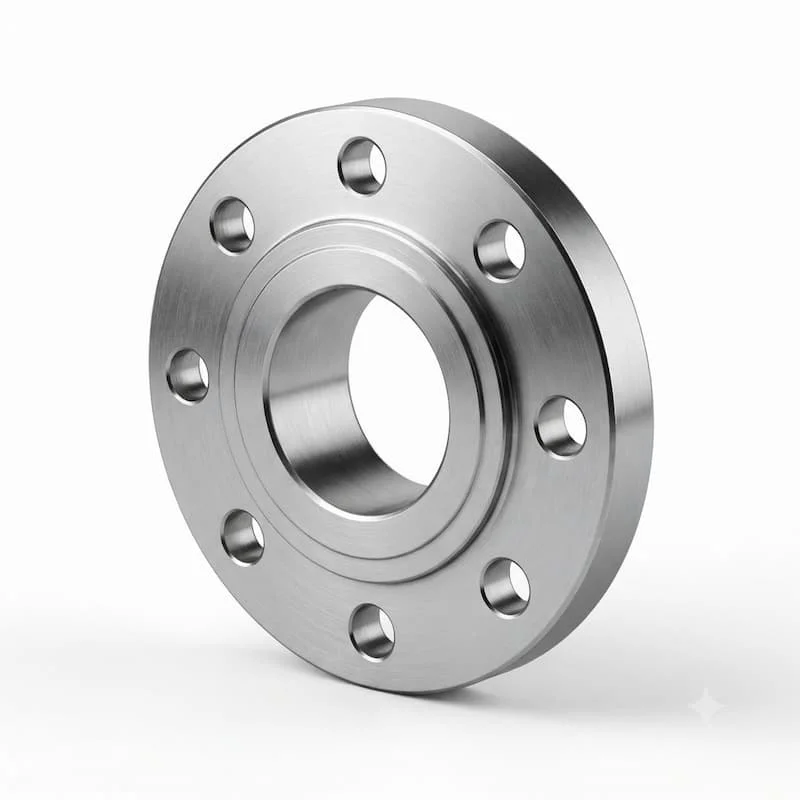

Mặt bích inox 90 là phụ kiện kết nối đường ống chuyên dụng được chế tạo từ thép không gỉ, thường được tìm kiếm và sử dụng cho các tuyến ống hoặc vị trí thiết bị có quy cách liên quan đến phi 90. Thiết bị này tạo ra một điểm liên kết vững chắc giữa các đoạn ống, van công nghiệp hoặc máy bơm thông qua hệ thống bulong và đai ốc.

Chức năng cốt lõi của mặt bích là tạo ra một điểm kết nối linh hoạt, cho phép dễ dàng lắp ráp, tháo rời, bảo trì định kỳ hoặc thay thế thiết bị khi cần thiết. Thông thường, một cấu trúc kết nối bích hoàn chỉnh sẽ bao gồm:

• Hai mặt bích đối xứng.

• Một tấm gioăng làm kín (gasket) nằm ở giữa.

• Hệ thống bulong và đai ốc siết chặt lực.

Lưu ý quan trọng là cách gọi mặt bích lnox 90 trên thị trường thương mại có thể dựa vào đường kính ống thực tế hoặc quy cách danh nghĩa. Do đó, người mua luôn phải kiểm tra kỹ bản vẽ kỹ thuật hoặc tiêu chuẩn hệ thống trước khi đặt hàng.

Mặt bích lnox 90 hoạt động như thế nào?

Nguyên lý làm kín của kết nối bích dựa trên cơ chế ép cơ học. Hai mặt bích được đặt đối diện nhau với một tấm gioăng làm kín nằm ở chính giữa, sau đó được siết chặt bằng hệ thống bulong vòng quanh. Khi lực siết của bulong đạt chuẩn, hai mặt bích sẽ ép mạnh vào tấm gioăng, khiến vật liệu gioăng biến dạng đàn hồi để lấp đầy mọi khiếm khuyết vi mô trên bề mặt kim loại, từ đó tạo ra khả năng chống rò rỉ tuyệt đối cho mối nối.

Độ kín của toàn bộ hệ thống chịu ảnh hưởng trực tiếp bởi các yếu tố: độ phẳng bề mặt bích, loại gioăng sử dụng, đặc tính vật liệu, áp suất vận hành, nhiệt độ lưu chất, lực siết bulong đều tay và sự tương thích hoàn toàn giữa hai mặt bích đối diện. Việc chủ quan bỏ qua tiêu chuẩn kỹ thuật để chọn bích chỉ dựa trên con số "phi 90" sẽ phá vỡ toàn bộ nguyên lý làm kín này.

Phân tích chuyên sâu

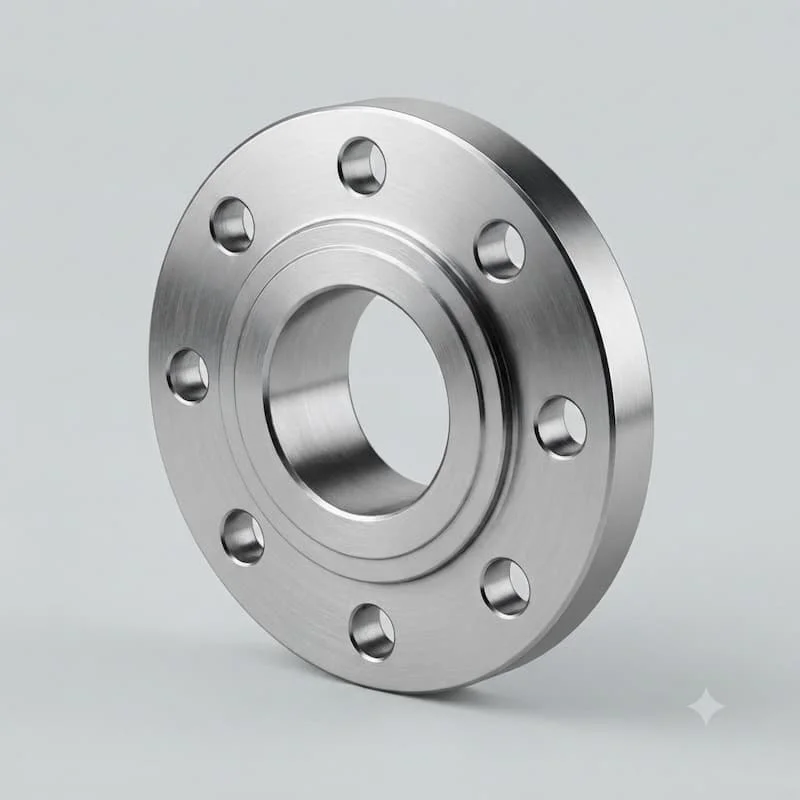

Các loại mặt bích lnox 90 phổ biến

• Mặt bích hàn cổ (Welding Neck Flange): Có phần cổ dài vuốt nhọn nối trực tiếp với đường ống, chịu lực tốt, chuyên dùng cho các hệ thống áp suất và nhiệt độ cao.

• Mặt bích hàn trượt (Slip-on Flange): Có đường kính trong lớn hơn đường kính ống một chút, trượt vào ống rồi thực hiện hàn cả mặt trong lẫn mặt ngoài, dễ căn chỉnh khi lắp đặt.

• Mặt bích ren (Threaded Flange): Được tiện ren bên trong lỗ bích, cho phép vặn trực tiếp vào đầu ống có ren mà không cần công đoạn hàn nhiệt.

• Mặt bích đặc (Blind Flange): Không có lỗ ở tâm, được dùng để bịt kín điểm cuối của đường ống hoặc đóng tạm thời một vị trí kết nối chờ.

• Mặt bích rỗng: Có lỗ trung tâm tiêu chuẩn để lưu chất di chuyển thông suốt, là dạng bích chủ đạo dùng để liên kết các đoạn đường ống với van và thiết bị.

Thông số kỹ thuật cần kiểm tra khi chọn mặt bích lnox 90

Để đảm bảo mua đúng sản phẩm, cần rà soát kỹ lưỡng các thông số kỹ thuật cốt lõi sau:

1. Đường kính danh nghĩa (DN): Xác định chính xác kích thước danh định của ống, DN quy đổi và quy cách thiết bị cần kết nối. Không tự động quy đổi "phi 90" sang một thông số DN cố định nếu chưa rõ tiêu chuẩn.

2. Đường kính ngoài mặt bích (Outer Diameter): Chi phối trực tiếp không gian lắp đặt thực tế và độ vướng víu với các cấu kiện xung quanh.

3. Đường kính lỗ bulong: Phải tương thích hoàn toàn với thân bulong định hình để tránh hiện tượng lỏng lẻo hoặc kẹt ốc.

4. Số lượng lỗ bulong: Biến đổi tùy theo tiêu chuẩn sản xuất (JIS, DIN, ANSI), kích thước và cấp áp suất của bích.

5. Khoảng cách tâm lỗ (PCD): Vòng tròn đi qua tâm các lỗ bulong, là thông số quyết định hai mặt bích có xỏ vừa bulong với nhau hay không.

6. Độ dày mặt bích: Liên quan mật thiết đến khả năng chịu tải trọng áp suất của toàn hệ thống.

Mặt bích inox 90 tương ứng với DN bao nhiêu?

Một điểm hay gây nhầm lẫn là các khái niệm "phi" (đường kính ngoài thực tế của ống) và "DN" (đường kính danh nghĩa) không phải lúc nào cũng quy đổi theo một công thức duy nhất trên mọi hệ thống. Quy cách thực tế phụ thuộc vào tiêu chuẩn ống (như ống thép carbon, ống inox công nghiệp), tiêu chuẩn mặt bích áp dụng (JIS 10K, DIN PN16, ANSI Class 150) và cách gọi thương mại tại cửa hàng.

Do đó, thay vì đoán mò, người dùng cần kiểm tra chính xác đường kính ngoài (OD), độ dày thành ống, thông số DN trên bản vẽ thiết kế và tiêu chuẩn áp dụng trước khi giao dịch.

Mặt bích inox 304 và inox 316 – Nên chọn loại nào?

• Mặt bích inox 304: Là mác thép phổ biến hàng đầu, sở hữu khả năng chống ăn mòn tốt trong môi trường nước sạch, nước sinh hoạt và đa số các ứng dụng công nghiệp thông thường với chi phí hợp lý.

• Mặt bích inox 316: Chứa hàm lượng Molypden bổ sung giúp tăng cường vượt trội khả năng kháng ăn mòn trong môi trường hóa chất nặng, nước biển, hơi muối đậm đặc hoặc nhiệt độ cao.

Vì sao phải chọn đúng tiêu chuẩn mặt bích?

Sai lầm phổ biến nhất của thợ kỹ thuật là chỉ đo đường kính ống mà quên kiểm tra tiêu chuẩn mặt bích. Các hệ thống tiêu chuẩn quốc tế khác nhau (như JIS của Nhật, DIN/EN của Đức, BS của Anh hay ASME/ANSI của Mỹ) sẽ có sự chênh lệch rõ rệt về đường kính ngoài, đường kính vòng tâm bulong, số lượng lỗ và độ dày. Do đó, hai mặt bích có cùng thông số "90" nhưng khác tiêu chuẩn sẽ không thể nào lắp ghép khớp với nhau.

Ứng dụng thực tế

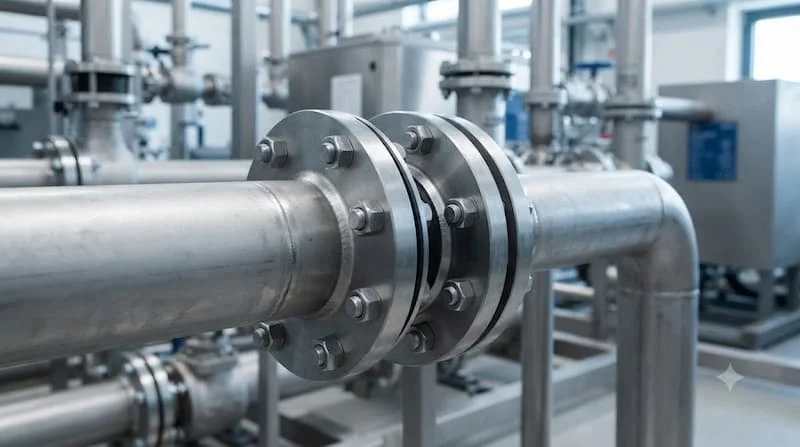

Mặt bích lnox 90 được sử dụng trong những hệ thống nào?

• Hệ thống cấp nước: Dùng để liên kết chắc chắn giữa các tuyến ống áp lực lớn với van cổng, van bướm và máy bơm nước.

• Hệ thống xử lý nước thải và nước cấp: Phù hợp với các vị trí trọng yếu đòi hỏi tính năng tháo lắp linh hoạt để bảo trì, súc rửa hoặc thay thế thiết bị định kỳ.

• Hệ thống thực phẩm và đồ uống: Ứng dụng các dòng bích inox chất lượng cao đáp ứng tiêu chuẩn vệ sinh an toàn nghiêm ngặt trong nhà máy sữa, bia và dược phẩm.

• Hệ thống công nghiệp hóa chất và cơ điện: Vận hành bền bỉ tùy thuộc vào đặc tính lưu chất, mức áp suất và nhiệt độ làm việc của nhà xưởng.

Khi nào nên sử dụng mặt bích lnox 90?

Loại phụ kiện này là lựa chọn bắt buộc khi hệ thống cần kết nối đường ống quy cách lớn, đòi hỏi tần suất tháo lắp bảo trì thiết bị định kỳ, môi trường vận hành yêu cầu vật liệu inox chống gỉ sét, hoặc khi phải liên kết với các dòng van công nghiệp có sẵn đầu bích. Việc lựa chọn luôn phải căn cứ trên thông số toàn hệ thống chứ không thể dựa vào cảm tính.

Hướng dẫn / Checklist

Cách chọn mặt bích lnox 90 phù hợp

1. Bước 1: Đo chính xác đường kính ống: Kiểm tra kỹ đường kính ngoài (OD), quy cách danh nghĩa và tiêu chuẩn ống đang sử dụng.

2. Bước 2: Xác định tiêu chuẩn mặt bích: Đối chiếu hệ tiêu chuẩn tương thích của toàn bộ công trình (JIS, DIN, BS, ASME).

3. Bước 3: Kiểm tra cấp áp suất: Đảm bảo khả năng chịu áp của bích (ví dụ PN10, PN16, JIS 10K) đáp ứng tốt điều kiện vận hành.

4. Bước 4: Lựa chọn vật liệu phù hợp: Quyết định sử dụng inox 304 hay inox 316 dựa trên tính chất hóa học của môi trường lưu chất.

5. Bước 5: Kiểm tra thông số bulong: Rà soát số lượng lỗ, đường kính lỗ và khoảng cách vòng tâm (PCD) khớp hoàn hảo.

6. Bước 6: Kiểm tra bề mặt kết nối: Đảm bảo dạng mặt bích (mặt phẳng FF, mặt có gờ RF) tương thích với gioăng và mặt bích đối diện.

Những sai lầm thường gặp khi sử dụng mặt bích inox 90

• Sai lầm 1: Chỉ dựa vào con số "90". Không kiểm tra OD, DN hay tiêu chuẩn dẫn đến mua về không xỏ được bulong.

• Sai lầm 2: Lắp hai mặt bích khác tiêu chuẩn. Gây ra hiện tượng lệch tâm lỗ, không thể xỏ bulong hoặc làm rách gioăng khi siết.

• Sai lầm 3: Chọn sai vật liệu inox. Dùng mác thép không đúng môi trường hóa chất dẫn đến rỉ sét thủng mặt bích chỉ sau thời gian ngắn.

• Sai lầm 4: Chọn sai loại gioăng làm kín. Dù bích chuẩn nhưng gioăng không chịu được nhiệt hoặc hóa chất sẽ lập tức gây rò rỉ.

• Sai lầm 5: Siết bulong không đều tay. Làm bích bị nghiêng lệch, lực ép phân bố không đồng đều trên gioăng, triệt tiêu khả năng làm kín.

Checklist trước khi mua mặt bích inox 90

• [ ] Đã xác định chính xác đường kính ngoài (OD) của ống.

• [ ] Đã xác định quy cách đường kính danh nghĩa (DN).

• [ ] Đã làm rõ hệ tiêu chuẩn mặt bích của toàn công trình.

• [ ] Đã kiểm tra cấp áp suất làm việc tối đa.

• [ ] Đã đếm chuẩn xác số lượng lỗ bulong yêu cầu.

• [ ] Đã đo đường kính lỗ bulong khớp với thiết kế.

• [ ] Đã kiểm tra khoảng cách vòng tâm lỗ (PCD).

• [ ] Đã xác định đúng mác vật liệu inox (304 hoặc 316).

• [ ] Đã chọn loại gioăng làm kín tương thích với lưu chất.

• [ ] Đã đối chiếu trực tiếp thông số với mặt bích hoặc thiết bị đối diện.

FAQ

1. Mặt bích inox 90 có phải là mặt bích phi 90 không?

Trong nhiều trường hợp, cách gọi "90" dùng để chỉ kích thước tương đương của đường ống. Tuy nhiên, bạn tuyệt đối phải kiểm tra chính xác đường kính ngoài OD, DN và tiêu chuẩn kỹ thuật trước khi mua để tránh nhầm lẫn.

2. Mặt bích lnox 90 tương ứng DN bao nhiêu?

Không thể quy đổi cố định chỉ dựa vào tên gọi "phi 90". Ký hiệu DN thực tế phụ thuộc hoàn toàn vào tiêu chuẩn ống và bảng tra thông số của tiêu chuẩn mặt bích áp dụng.

3. Nên chọn mặt bích inox 304 hay 316?

Tùy thuộc vào môi trường lưu chất. Inox 304 tối ưu cho hệ thống nước và công nghiệp phổ thông, trong khi inox 316 là lựa chọn bắt buộc cho các môi trường hóa chất nặng, nước biển hoặc yêu cầu chống ăn mòn cực cao.

4. Hai mặt bích cùng kích thước có lắp được với nhau không?

Chưa chắc chắn. Nếu chúng khác tiêu chuẩn sản xuất (ví dụ JIS và DIN), các thông số về số lỗ bulong và vòng tâm PCD sẽ lệch nhau và không thể lắp ghép.

5. Mặt bích lnox 90 có thể dùng cho nước nóng không?

Hoàn toàn sử dụng được cho nước nóng và hơi nóng nếu bạn chọn đúng cấp áp suất, vật liệu bích chuẩn xác kết hợp với loại gioăng chịu nhiệt phù hợp (như gioăng tấm không amiăng hoặc gioăng TF).

Kết luận

Việc lựa chọn chuẩn xác mặt bích lnox 90 đóng vai trò quyết định giúp hệ thống đường ống công nghiệp và dân dụng vận hành ổn định, an toàn, không bị rò rỉ lưu chất. Phụ kiện này không chỉ tạo điểm kết nối linh hoạt cho các thiết bị trọng yếu mà còn bảo vệ toàn bộ cấu trúc cơ điện khỏi các sự cố áp lực tốn kém. Nắm vững thông số kỹ thuật và tuân thủ nghiêm ngặt quy trình kiểm tra tiêu chuẩn sẽ giúp chủ đầu tư tối ưu hóa hiệu quả đầu tư dài hạn.
