Y filter valve là gì?

Y filter valve là gì? Trong các hệ thống đường ống công nghiệp hiện đại, nguồn nước hay các loại lưu chất vận hành bên trong thường không hoàn toàn tinh khiết mà có thể mang theo nhiều cặn rỉ, mảnh kim loại nhỏ, cát bụi, hạt rắn cùng các tạp chất phát sinh trong suốt quá trình vận hành cơ khí. Nếu để các thành phần tạp chất này trôi tự do đi trực tiếp vào các thiết bị đắt tiền như van điều khiển tự động, van điện từ, máy bơm cao áp, đồng hồ đo lưu lượng hay các bộ thiết bị trao đổi nhiệt, chúng sẽ gây ra hàng loạt hậu quả tồi tệ như kẹt cứng, tắc nghẽn, mài mòn bề mặt, suy giảm nghiêm trọng hiệu suất vận hành và làm hư hỏng thiết bị nhanh chóng.

Để ngăn chặn triệt để tình trạng này, một thiết bị y filter valve (van lọc Y) thường được lắp đặt cố định trên đường ống nhằm giữ lại toàn bộ các tạp chất thô ngay trước khi dòng lưu chất kịp tiếp cận các thiết bị quan trọng phía sau. Tuy nhiên, việc lựa chọn một sản phẩm lọc chữ Y chất lượng không chỉ đơn thuần dựa vào kích thước đường kính danh nghĩa DN, mà còn phụ thuộc rất nhiều vào thông số mesh lưới lọc, mác vật liệu cấu thành, cấp áp suất chịu tải và kiểu kết nối kỹ thuật.

Kiến thức nền về Y filter valve

Y filter valve là gì?

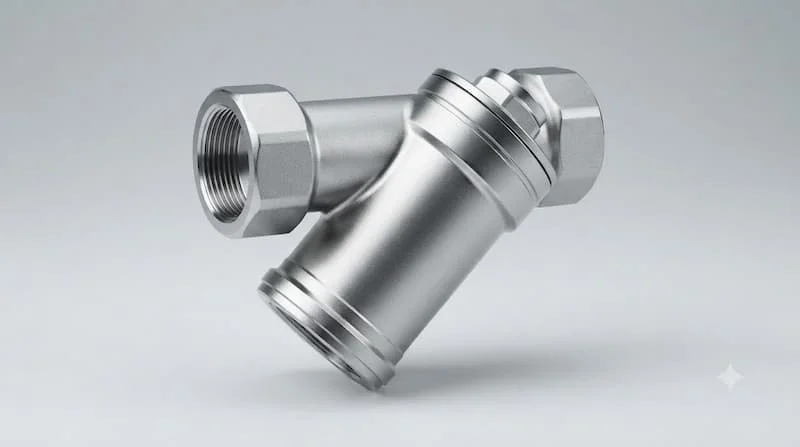

Y filter valve là cách gọi phổ biến trong thương mại của bộ lọc dạng chữ Y được lắp đặt trên các tuyến ống nhằm giữ lại cặn bẩn và hạt rắn lơ lửng trong dòng lưu chất. Thiết bị này trong tài liệu kỹ thuật chuyên ngành thường được gọi chuẩn xác hơn là Y strainer hoặc Y-type filter.

Tên gọi độc đáo của thiết bị bắt nguồn trực tiếp từ hình dáng cấu trúc thân ống có dạng chữ Y, trong đó một nhánh chéo chứa lưới lọc tháo rời, còn nhánh thẳng chính là đường đi của dòng lưu chất.

Cần lưu ý quan trọng rằng van lọc Y chủ yếu đóng vai trò lọc cơ học, hoàn toàn không phải là thiết bị điều khiển đóng mở dòng chảy như van bi, van bướm hay van cổng thông thường.

Cấu tạo và nguyên lý hoạt động của van lọc Y

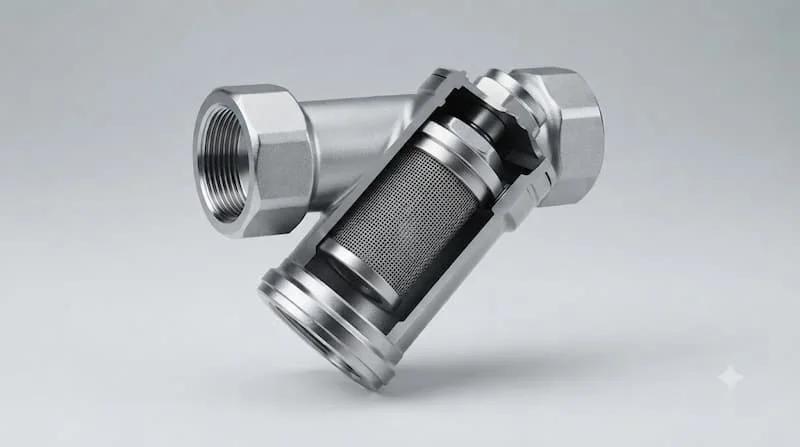

Thân Y filter

Thường được chế tạo đúc từ nhiều loại vật liệu chắc chắn như gang cầu, đồng thau, inox (304, 316), thép carbon hoặc nhựa kỹ thuật tùy thuộc hoàn toàn vào môi trường lưu chất của hệ thống.

Lưới lọc

Bộ phận quyết định hiệu quả giữ cặn, được đục lỗ hoặc đan tết bằng lưới kim loại để chặn lại rác, mảnh vụn và hạt rắn.

Nắp lọc (Cap)

Cho phép kỹ thuật viên dễ dàng tháo rời phần lưới bên trong để thực hiện vệ sinh và bảo trì định kỳ.

Gioăng làm kín

Được chèn giữa nắp và thân để triệt để ngăn chặn hiện tượng rò rỉ lưu chất ra bên ngoài.

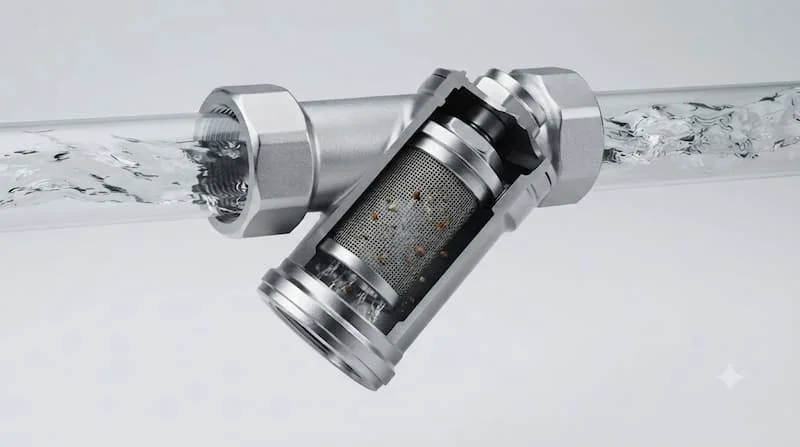

Nguyên lý hoạt động: Dòng lưu chất đi vào thân Y filter, buộc phải đi xuyên qua lớp lưới lọc bên trong. Tại đây, các hạt cặn có kích thước lớn hơn mắt lưới sẽ bị giữ lại ở bầu lọc, trong khi phần lưu chất sạch tiếp tục di chuyển đến các thiết bị phía sau. Khi lượng cặn tích tụ quá nhiều, lưu lượng dòng chảy sẽ bị bóp nghẹt và tổn thất áp suất tăng cao, đòi hỏi hệ thống phải được kiểm tra và xả cặn định kỳ.

Phân tích chuyên sâu

Các loại van lọc Y phổ biến

Y filter gang

Là dòng sản phẩm thông dụng nhất, rất phù hợp với các hệ thống cấp nước sạch, hệ thống điều hòa không khí HVAC và các nhà máy công nghiệp phổ thông nhờ giá thành tối ưu.

Y filter inox

Được chế tạo từ thép không gỉ, đặc biệt là các mác inox 304 hoặc inox 316, nổi trội với khả năng chống ăn mòn tuyệt vời trong môi trường hóa chất, nước biển hoặc thực phẩm.

Y filter đồng

Chuyên sử dụng cho các hệ thống đường ống kích thước nhỏ trong các ứng dụng dân dụng, khí nén hoặc hệ thống nước áp lực trung bình.

Y filter thép

Thiết kế chuyên biệt chịu được các điều kiện vận hành khắc nghiệt đòi hỏi cấp áp suất cao và nhiệt độ làm việc lớn.

Y filter nhựa

Lựa chọn hàng đầu cho các hệ thống đường ống hóa chất ăn mòn mạnh, hệ thống xử lý nước thải yêu cầu vật liệu phi kim loại chống gỉ sét.

Thông số kỹ thuật cần biết khi chọn van lọc Y

Kích thước DN

Các quy cách phổ biến từ DN15, DN20, DN25 đến DN50, DN100... phải tương thích hoàn toàn với đường ống thực tế.

Kiểu kết nối

Bao gồm kết nối ren trong/ngoài thông dụng hoặc kết nối mặt bích chắc chắn theo các tiêu chuẩn quốc tế.

Mesh hoặc kích thước lỗ lọc

Thông số quyết định trực tiếp đến kích thước hạt cặn nhỏ nhất có thể bị giữ lại, tốc độ bám cặn và khả năng duy trì lưu lượng.

Áp suất làm việc

Đảm bảo thông số PN của bộ lọc đáp ứng hoặc vượt mức áp lực thực tế của toàn hệ thống.

Nhiệt độ vận hành

Phụ thuộc vào giới hạn chịu nhiệt của vật liệu thân đúc và chất liệu gioăng làm kín.

Van lọc Y và Y strainer có khác nhau không?

Đây là điểm hay gây nhầm lẫn nhất khi tìm kiếm thiết bị trên thị trường. Thực tế, van lọc Y và Y strainer đều dùng để chỉ cùng một nhóm thiết bị lọc cơ học hình chữ Y. Tuy nhiên, thuật ngữ Y strainer mang tính kỹ thuật chuẩn xác hơn, trong khi van lọc Y thường là cách gọi quen thuộc trong thương mại.

Người mua tuyệt đối không được mặc định mọi sản phẩm mang tên van lọc Y đều tích hợp thêm tính năng đóng mở dòng chảy, bởi bản chất cốt lõi của nó vẫn chỉ là một bộ lọc tĩnh.

Y filter valve khác gì với basket strainer?

Van lọc Y là lựa chọn hoàn hảo khi không gian lắp đặt hạn chế và hệ thống đòi hỏi thiết kế đơn giản. Trong khi đó, basket strainer sẽ phù hợp hơn với các dây chuyền công nghiệp có lưu lượng dòng chảy cực lớn và lượng cặn phát sinh liên tục.

Vì sao không nên chọn mesh lọc quá nhỏ?

Nhiều người lầm tưởng rằng chọn lưới lọc có mắt siêu nhỏ (mesh rất mịn) sẽ giúp nguồn nước sạch tuyệt đối. Tuy nhiên, thực tế vận hành cho thấy lưới lọc quá mịn sẽ nhanh chóng bị bít kín chỉ sau một thời gian ngắn, gây ra hiện tượng tăng đột ngột tổn thất áp suất, bóp nghẹt lưu lượng dòng chảy và ép đội ngũ kỹ thuật phải liên tục tháo ra vệ sinh. Do đó, việc lựa chọn kích thước mesh cần phải căn cứ vào yêu cầu bảo vệ thực tế của thiết bị phía sau thay vì cố gắng lọc quá mức cần thiết.

Ứng dụng thực tế

Van lọc Y được sử dụng trong những hệ thống nào?

• Hệ thống cấp nước và xử lý nước: Giữ lại cát sỏi, cặn rỉ sét từ nguồn nước ngầm hoặc đường ống truyền tải.

• Hệ thống HVAC: Lắp đặt trước các van điều khiển tự động, van cân bằng và thiết bị trao đổi nhiệt dạng tấm.

• Hệ thống bơm công nghiệp: Bảo vệ buồng bơm và cánh quạt khỏi bị mài mòn bởi các hạt rắn lơ lửng.

• Hệ thống hơi và khí nén: Lọc sạch nước ngưng tụ mang theo cặn bẩn bám dính trong đường ống nhiệt.

• Hệ thống công nghiệp hóa chất: Lọc sơ bộ lưu chất trước khi đưa vào các dây chuyền phản ứng khắt khe.

Khi nào nên sử dụng van lọc Y?

Thiết bị này là sự lựa chọn bắt buộc khi dòng lưu chất tiềm ẩn nguy cơ chứa cặn bẩn, khi hệ thống cần bảo vệ các thiết bị đắt tiền như van điều khiển, đồng hồ đo, hoặc khi kỹ sư cần một giải pháp lọc thô nhỏ gọn, dễ dàng tháo lưới vệ sinh định kỳ. Tuy nhiên, nếu hệ thống đòi hỏi lọc tinh cấp độ micron hoặc xử lý lưu lượng khổng lồ với lượng cặn bùn cực cao, bạn nên cân nhắc các dòng thiết bị lọc chuyên dụng khác.

Hướng dẫn / Checklist

Cách chọn van lọc Y phù hợp với hệ thống

1. Bước 1: Xác định chính xác loại lưu chất: Làm rõ lưu chất là nước sạch, hơi nóng, dầu nhớt, khí nén hay hóa chất ăn mòn.

2. Bước 2: Xác định kích thước đường ống: Kiểm tra đường kính danh nghĩa DN và kiểu kết nối ren hay mặt bích.

3. Bước 3: Xác định kích thước tạp chất cần loại bỏ: Đánh giá kích thước hạt cặn tối đa để chọn thông số mesh lọc chuẩn xác.

4. Bước 4: Chọn vật liệu thân phù hợp: Cân nhắc giữa gang, inox, thép hoặc đồng dựa trên tính chất hóa học của lưu chất.

5. Bước 5: Kiểm tra áp suất và nhiệt độ làm việc: Đảm bảo các thông số chịu tải của thiết bị đáp ứng an toàn giới hạn hệ thống.

6. Bước 6: Khảo sát không gian bảo trì: Kiểm tra khoảng trống thực tế để đảm bảo có đủ chỗ tháo nắp và rút lưới lọc ra ngoài.

Hướng dẫn lắp đặt van lọc Y đúng cách

1. Bước 1: Kiểm tra chiều dòng chảy: Quan sát kỹ mũi tên đúc nổi trên thân thiết bị để lắp đúng chiều di chuyển của lưu chất.

2. Bước 2: Xác định tư thế lắp: Đối với hệ thống chất lỏng, bầu lọc nên quay xuống dưới để gom cặn; đối với hệ thống khí, bầu lọc có thể xoay sang ngang.

3. Bước 3: Vệ sinh sạch đường ống: Tiến hành súc rửa đường ống trước khi lắp để loại bỏ hoàn toàn xỉ hàn và rác tồn đọng trong quá trình thi công.

4. Bước 4: Đảm bảo không gian thao tác: Chừa khoảng không gian trống phía dưới nắp lọc để thuận tiện cho việc rút lưới vệ sinh sau này.

5. Bước 5: Kiểm tra sau khi vận hành: Khởi động hệ thống và theo dõi kỹ lưỡng các vị trí kết nối để phát hiện sớm hiện tượng rò rỉ hoặc suy giảm lưu lượng.

Những sai lầm thường gặp khi sử dụng van lọc Y

• Sai lầm 1: Chọn mesh lọc quá nhỏ. Dẫn đến tình trạng bộ lọc bị bít nghẹt liên tục chỉ sau thời gian ngắn vận hành.

• Sai lầm 2: Chọn sai chất liệu thân. Dùng van gang cho môi trường hóa chất axit khiến thiết bị bị ăn mòn thủng chỉ sau vài tháng.

• Sai lầm 3: Lắp ngược chiều dòng chảy. Khiến hiệu năng lọc bị vô hiệu hóa hoàn toàn và làm hỏng kết cấu lưới bên trong.

• Sai lầm 4: Bỏ qua lịch bảo trì định kỳ. Cặn bẩn tích tụ quá mức làm tăng tổn thất áp suất và giảm lưu lượng cấp cho toàn hệ thống.

• Sai lầm 5: Không chừa khoảng trống bảo trì. Lắp đặt bộ lọc sát tường hoặc sát ống khác khiến không thể tháo nắp để rút lưới lọc ra ngoài.

Checklist trước khi mua van lọc Y

• [ ] Đã xác định rõ đặc tính của loại lưu chất trong hệ thống.

• [ ] Đã kiểm tra chuẩn xác kích thước danh nghĩa DN của đường ống.

• [ ] Đã xác định kiểu kết nối (ren trong, mặt bích...).

• [ ] Đã đánh giá kích thước hạt tạp chất cần ngăn chặn.

• [ ] Đã lựa chọn thông số mesh lọc phù hợp với tải trọng cặn.

• [ ] Đã chọn đúng vật liệu cấu thành thân bộ lọc (gang, inox, đồng...).

• [ ] Đã kiểm tra cấp áp suất làm việc tối đa của thiết bị.

• [ ] Đã đối chiếu giới hạn nhiệt độ vận hành.

• [ ] Đã khảo sát vị trí lắp đặt thực tế trên tuyến ống.

• [ ] Đã kiểm tra không gian thao tác tháo lắp bảo trì định kỳ.

FAQ

1. Van lọc Y có phải là van không?

Không hoàn toàn. Mặc dù có chữ "valve" trong tên gọi thương mại, van lọc Y thực chất là bộ lọc cơ học dạng chữ Y. Chức năng chính của thiết bị là giữ lại cặn bẩn, hoàn toàn không có khả năng đóng mở hay điều tiết lưu lượng như các dòng van thông thường.

2. Y filter valve và Y strainer có giống nhau không?

Hai thuật ngữ này được dùng để chỉ cùng một nhóm thiết bị lọc chữ Y trên thị trường. Tuy nhiên, Y strainer là tên gọi kỹ thuật chính thống hơn, còn Y filter valve thường xuất hiện trong các danh mục thương mại.

3. Bao lâu nên vệ sinh Y filter định kỳ?

Tần suất vệ sinh phụ thuộc hoàn toàn vào mức độ tạp chất thực tế của nguồn lưu chất. Người vận hành nên tiến hành kiểm tra và súc rửa lưới lọc khi nhận thấy áp suất trước và sau bộ lọc chênh lệch lớn hoặc lưu lượng cấp bị sụt giảm.

4. Mesh lọc càng nhỏ có phải càng tốt không?

Hoàn toàn không. Lưới lọc quá nhỏ sẽ khiến bộ lọc rất nhanh bị tắc nghẽn, làm tăng áp lực ngược và giảm lưu lượng dòng chảy. Nên chọn kích thước mesh vừa đủ để bảo vệ thiết bị phía sau.

5. Van lọc Y có dùng được cho nước nóng không?

Có thể sử dụng tốt cho nước nóng nếu bạn chọn đúng vật liệu thân đúc, chất liệu gioăng làm kín (như PTFE hoặc graphite) và tiêu chuẩn chịu nhiệt phù hợp với điều kiện vận hành của hệ thống.

Kết luận

Một thiết bị van lọc Y phù hợp đóng vai trò vô cùng quan trọng, không chỉ cần đúng kích thước đường ống mà còn phải tương thích hoàn hảo với loại lưu chất, kích thước tạp chất, thông số mesh lọc, vật liệu chế tạo, cấp áp suất và điều kiện bảo trì thực tế. Trước khi lựa chọn van lọc Y, hãy xác định thật rõ ràng các thông số về đường ống, tính chất dòng chảy và mức độ lọc cần thiết để bảo vệ an toàn cho toàn bộ hệ thống thiết bị phía sau. Đầu tư đúng đắn vào một bộ lọc chất lượng cao sẽ giúp duy trì lưu lượng ổn định, bảo vệ máy bơm và van công nghiệp, đồng thời cắt giảm tối đa chi phí sửa chữa, bảo trì tốn kém trong suốt vòng đời vận hành.
