Cút hàn inox 304 là gì?

Cút hàn inox 304 là gì? Trong các hệ thống đường ống inox hiện đại, việc thay đổi hướng tuyến để né tránh các vật cản hoặc định hình không gian nhà xưởng là nhu cầu cực kỳ phổ biến. Tuy nhiên, nếu lựa chọn sai loại phụ kiện hoặc sai quy cách kỹ thuật, toàn bộ hệ thống ngay lập tức đối mặt với những sự cố tốn kém. Không ít kỹ sư và thợ thi công từng đau đầu khi gặp phải tình trạng cút không đồng bộ kích thước với đường ống, khó hàn hoặc tạo mối nối không đạt yêu cầu kỹ thuật, khiến đường ống bị lệch hướng và rò rỉ lưu chất sau khi đưa vào vận hành. Thậm chí, việc chọn sai độ dày thành ống hay vật liệu không tương thích còn làm tăng nguy cơ nứt gãy và ăn mòn cục bộ.

Để giải quyết bài toán chuyển hướng dòng chảy một cách bền bỉ và chắc chắn, cút hàn lnox 304 chính là giải pháp kết nối cố định hàng đầu nhờ khả năng chống chịu ăn mòn ưu việt và độ bền cơ học cao. Việc nắm vững các thông số kỹ thuật, cấu trúc và tiêu chuẩn lựa chọn sẽ giúp hệ thống vận hành an toàn, tối ưu hóa chi phí đầu tư.

Kiến thức nền cút hàn inox 304

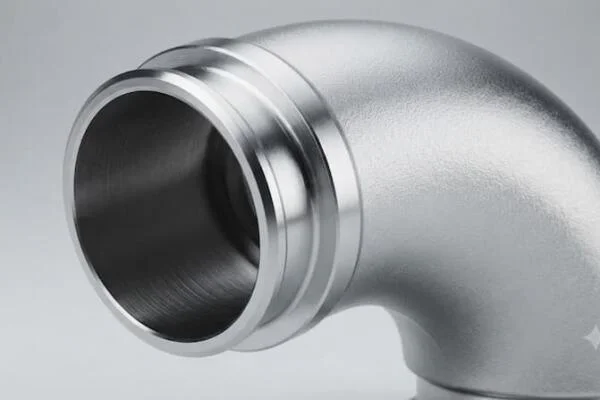

Cút hàn inox 304 là gì?

Cút hàn inox 304 là phụ kiện đường ống được chế tạo chuyên dụng từ thép không gỉ inox 304, mang hình dáng cong giúp thay đổi hướng di chuyển của dòng lưu chất. Hai đầu của phụ kiện được thiết kế để kết nối cố định trực tiếp với đường ống bằng phương pháp hàn đối đầu, tạo thành một tuyến ống liền mạch có độ kín khít tuyệt đối và khả năng chịu áp lực cao.

Tùy theo từng vùng miền và nhà sản xuất, sản phẩm này còn được gọi dưới nhiều tên gọi quen thuộc như co hàn inox 304, cút inox 304, hay Elbow inox 304.

Công dụng chính của phụ kiện này trong các công trình gồm:

• Thay đổi hướng tuyến đường ống theo góc thiết kế sẵn.

• Kết nối hai đoạn ống độc lập theo các góc cua tiêu chuẩn.

• Tối ưu hóa bố trí đường ống phù hợp với không gian lắp đặt thực tế.

• Dẫn dắt lưu chất di chuyển mượt mà đi đến các vị trí mong muốn.

Nguyên lý hoạt động của cút hàn lnox 304

Cút hàn đóng vai trò là một phụ kiện thụ động trong hệ thống, nghĩa là nó hoàn toàn không chứa các bộ phận chuyển động cơ học để tự động đóng mở hay điều khiển lưu lượng giống như van công nghiệp.

Nguyên lý vận hành cơ bản diễn ra khi lưu chất di chuyển từ đường ống đi vào một đầu cút, dòng chảy chạy qua phần thân cong, đổi hướng theo góc uốn của phụ kiện rồi tiếp tục thoát ra đoạn ống tiếp theo. Tùy theo yêu cầu thiết kế không gian, cút có thể được chế tạo với nhiều góc chuyển hướng linh hoạt, trong đó phổ biến nhất là cút 90 độ và cút 45 độ.

Bản chất của kết nối hàn là tạo ra một khối thống nhất giữa cút và đường ống thông qua công nghệ nấu chảy kim loại. Điểm quan trọng cần đặc biệt lưu ý là không nên chọn cút hàn chỉ dựa trên kích thước đường kính ngoài danh nghĩa. Người vận hành bắt buộc phải xem xét đồng thời độ dày thành ống, kiểu đầu vát mép và các quy chuẩn kỹ thuật đi kèm để đảm bảo chất lượng mối hàn tối ưu nhất.

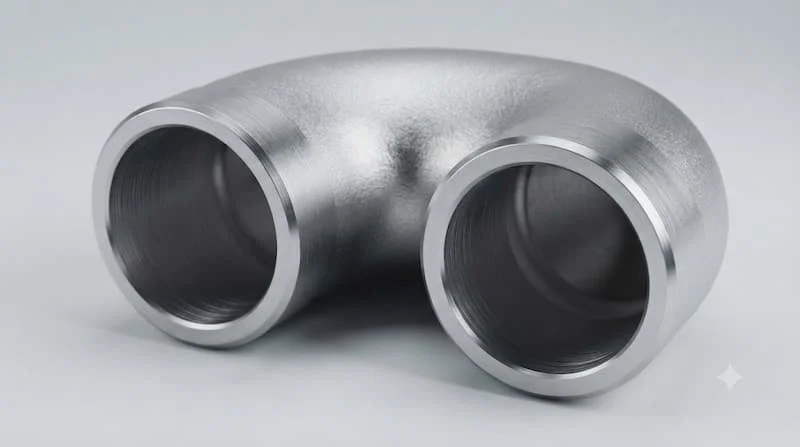

Phân tích chuyên sâu

Cấu tạo của cút hàn lnox 304

Cấu trúc tiêu chuẩn của một sản phẩm cút hàn lnox 304 chất lượng cao thường bao gồm các bộ phận và đặc điểm kỹ thuật sau:

1. Thân cút: Được gia công uốn cong mượt mà, chịu trách nhiệm chính trong việc chuyển hướng dòng chảy giữa hai đoạn ống.

2. Hai đầu kết nối hàn: Thiết kế vát mép chuẩn xác giúp thợ hàn dễ dàng thao tác ngấu sâu vào chân mối nối.

3. Góc chuyển hướng: Góc độ cố định quyết định hướng bẻ lái của tuyến ống công nghiệp.

4. Bán kính cong: Thông số quan trọng ảnh hưởng trực tiếp đến không gian lắp đặt và đặc tính thủy lực của dòng chảy.

5. Vật liệu inox 304: Thành phần hợp kim chứa hàm lượng crôm và niken tiêu chuẩn, mang lại khả năng kháng ăn mòn tốt trong nhiều môi trường lưu chất khác nhau.

Các loại cút hàn lnox 304 phổ biến

• Cút hàn inox 304 góc 90 độ: Dòng sản phẩm thông dụng nhất dùng để bẻ hướng đường ống vuông góc, ứng dụng dày đặc trong các hệ thống cấp nước và đường ống công nghiệp.

• Cút hàn inox 304 góc 45 độ: Dùng trong các trường hợp cần thay đổi hướng tuyến nhẹ nhàng, ít đột ngột hơn so với góc vuông.

• Cút bán kính dài (Long Radius): Có độ cong thoải, giúp giảm thiểu tối đa ma sát dòng chảy và tổn thất áp suất trên đường ống.

• Cút bán kính ngắn (Short Radius): Giải pháp cứu cánh cho các khu vực chật hẹp, không gian lắp đặt cực kỳ hạn chế.

• Phân loại theo phương pháp chế tạo: Bao gồm các dòng sản phẩm được đúc nguyên khối, dập uốn từ ống hoặc gia công cơ khí chuyên sâu tùy theo yêu cầu của nhà sản xuất.

Thông số kỹ thuật cần kiểm tra khi chọn cút hàn lnox 304

Việc rà soát kỹ lưỡng các thông số sau sẽ giúp hạn chế tối đa rủi ro sai sót trong quá trình thi công:

1. Đường kính ống: Phải xác định chính xác hệ DN, đường kính ngoài (OD) và quy cách thực tế của tuyến ống chính.

2. Độ dày thành ống (Schedule): Độ dày của cút phải tương đương với độ dày ống để đảm bảo sự cân bằng khi thực hiện mối hàn giáp mép.

3. Góc cút: Lựa chọn chính xác góc 45 độ, 90 độ hay các góc đặc biệt khác theo bản vẽ kỹ thuật.

4. Bán kính cong: Cân nhắc giữa bán kính dài hay ngắn tùy thuộc vào lưu lượng dòng chảy và không gian thực tế.

5. Kiểu đầu hàn: Kiểm tra độ vát mép để tương thích tuyệt đối với công nghệ hàn (TIG, MIG) đang áp dụng.

6. Áp suất và nhiệt độ vận hành: Đánh giá giới hạn chịu tải của phụ kiện dưới điều kiện nhiệt độ cao hoặc áp lực lớn.

7. Tiêu chuẩn sản xuất: Đảm bảo sản phẩm tuân thủ các hệ tiêu chuẩn quốc tế như ASTM, ANSI để đạt độ tin cậy cao nhất.

Cút hàn lnox 304 và cút ren inox khác nhau như thế nào?

Tuyệt đối không thay thế tùy ý giữa hai loại phụ kiện này bởi chúng có cơ chế liên kết và khả năng chịu áp hoàn toàn khác nhau. Việc chọn loại nào phụ thuộc hoàn toàn vào thiết kế bản vẽ và yêu cầu vận hành của hệ thống đường ống.

Cút hàn lnox 304 khác gì với cút inox 201?

Việc phân biệt rõ ràng hai loại vật liệu này là yếu tố sống còn để tránh tình trạng chọn nhầm phụ kiện kém chất lượng, dẫn đến tình trạng rỉ sét, thủng ống chỉ sau một thời gian ngắn đưa vào khai thác.

Tại sao cần chọn đúng bán kính và góc cút?

Góc cút quyết định trực tiếp hướng bẻ lái của tuyến ống, trong khi bán kính cong chi phối toàn bộ đặc tính thủy lực của dòng chảy bên trong. Một hệ thống có không gian rộng rãi nên ưu tiên cút bán kính dài để giảm hiện tượng sụt áp và xoáy dòng, trong khi các khu vực hạn chế không gian buộc phải dùng cút bán kính ngắn. Việc tuân thủ thiết kế kỹ thuật giúp hệ thống vận hành trơn tru, tránh hiện tượng quá tải cục bộ tại các điểm uốn khúc.

Ứng dụng thực tế

Cút hàn lnox 304 được sử dụng ở đâu?

• Hệ thống cấp và xử lý nước: Dùng phổ biến trong các nhà máy nước sạch, hệ thống xử lý nước thải để điều hướng dòng chảy qua các cụm lọc.

• Hệ thống lọc nước công nghiệp: Ứng dụng dọc theo các tuyến ống dẫn nước tinh khiết, cụm bơm áp lực cao và các trạm RO.

• Công nghiệp thực phẩm và đồ uống: Đáp ứng các tiêu chuẩn vệ sinh an toàn khắt khe trong nhà máy sữa, bia, nước giải khát nhờ bề mặt nhẵn bóng, không bám bẩn.

• Công nghiệp hóa chất nhẹ: Dẫn truyền các loại hóa chất có tính ăn mòn ở mức độ vừa phải nhờ đặc tính trơ hóa học của inox 304.

• Hệ thống đường ống công nghiệp tổng hợp: Góp mặt trong các hệ thống khí nén, hơi nóng và phòng cháy chữa cháy đòi hỏi kết cấu vững chắc, cố định vĩnh viễn.

Khi nào nên sử dụng cút hàn lnox 304?

Loại phụ kiện này là lựa chọn tối ưu khi toàn bộ hệ thống sử dụng đường ống inox, đòi hỏi liên kết cố định chịu lực tốt, không có nhu cầu tháo lắp bảo trì thường xuyên tại điểm uốn, đồng thời môi trường làm việc phù hợp với giới hạn kháng ăn mòn của mác thép inox 304. Tuyệt đối không chọn mua chỉ vì giá thành rẻ hoặc có kích thước tương đương trên thị trường mà bỏ qua các thông số kỹ thuật cốt lõi.

Những sai lầm thường gặp khi sử dụng cút hàn lnox 304

• Sai lầm 1: Chỉ chọn theo đường kính danh nghĩa (DN). Dẫn đến việc lệch đường kính ngoài hoặc sai độ dày thành ống, khiến việc hàn nối trở nên bất khả thi.

• Sai lầm 2: Không kiểm tra độ dày thành ống. Sự chênh lệch độ dày giữa cút và ống tạo ra bậc thềm cản trở dòng chảy và làm yếu mối hàn.

• Sai lầm 3: Chọn sai góc cút. Lắp nhầm cút 45 độ thay vì 90 độ khiến toàn bộ tuyến ống bị lệch hướng so với bản vẽ thiết kế ban đầu.

• Sai lầm 4: Hàn lệch tâm. Không căn chỉnh độ đồng tâm trước khi hàn khiến đường ống bị bẻ góc sai kỹ thuật, chịu ứng suất uốn lớn.

• Sai lầm 5: Không xử lý bề mặt trước khi hàn. Bỏ qua bước vệ sinh dầu mỡ, ba via khiến mối hàn bị rỗ khí và dễ nứt gãy.

• Sai lầm 6: Lầm tưởng inox 304 chống chịu được mọi hóa chất. Sử dụng trong các môi trường axit quá nặng hoặc muối biển đậm đặc khiến inox 304 vẫn có nguy cơ bị rỗ bề mặt.

Hướng dẫn / Checklist

Cách chọn cút hàn lnox 304 phù hợp

1. Bước 1: Xác định quy cách đường ống: Tra cứu chính xác chỉ số DN, đường kính ngoài (OD) và độ dày thành ống thực tế.

2. Bước 2: Xác định góc chuyển hướng: Dựa vào bản vẽ kỹ thuật để quyết định góc bẻ lái cần thiết (45 độ, 90 độ hoặc theo yêu cầu riêng).

3. Bước 3: Xác định bán kính cút: Cân nhắc không gian thực tế để chọn loại bán kính dài (LR) hay bán kính ngắn (SR).

4. Bước 4: Kiểm tra vật liệu: Đánh giá môi trường lưu chất để đảm bảo inox 304 đáp ứng hoàn hảo yêu cầu chống ăn mòn.

5. Bước 5: Kiểm tra kiểu kết nối hàn: Đảm bảo đầu vát mép tương thích tuyệt đối với tiêu chuẩn đường ống và công nghệ hàn của thợ thi công.

6. Bước 6: Kiểm tra điều kiện vận hành: Rà soát lại giới hạn áp suất, nhiệt độ tối đa của hệ thống trước khi quyết định mua hàng.

Checklist trước khi mua và lắp cút hàn lnox 304

• [ ] Đã xác định chính xác đường kính ngoài (OD) của ống.

• [ ] Đã kiểm tra quy cách DN nếu hệ thống thiết kế theo tiêu chuẩn DN.

• [ ] Đã đối chiếu kỹ độ dày thành ống giữa cút và đoạn ống chờ.

• [ ] Đã xác định đúng góc cút (45 độ hoặc 90 độ).

• [ ] Đã chọn đúng bán kính cong phù hợp với không gian thi công.

• [ ] Đã kiểm tra chuẩn xác vật liệu inox 304 nguyên bản.

• [ ] Đã xác nhận môi trường lưu chất và nhiệt độ vận hành thực tế.

• [ ] Đã kiểm tra giới hạn chịu áp suất làm việc của phụ kiện.

• [ ] Đã chuẩn bị sẵn phương pháp và máy hàn chuyên dụng đạt chuẩn.

• [ ] Đã kiểm tra độ đồng tâm của tuyến ống trước khi tiến hành chấm bon mối hàn.

• [ ] Đã thực hiện nghiệm thu chất lượng mối hàn và thử áp lực rò rỉ sau lắp đặt.

FAQ

1. Cút hàn inox 304 là gì?

Cút hàn inox 304 là phụ kiện đường ống có dạng cong chế tạo từ thép không gỉ inox 304, dùng để chuyển hướng dòng chảy và liên kết cố định vào hệ thống bằng phương pháp hàn đối đầu.

2. Cút hàn lnox 304 có những góc nào?

Các góc phổ biến nhất trên thị trường hiện nay là cút 45 độ và cút 90 độ. Ngoài ra, một số hệ thống đặc thù có thể đặt gia công các góc uốn theo thiết kế riêng.

3. Cút hàn lnox 304 có tháo lắp được không?

Vì sử dụng phương pháp hàn cố định, liên kết này mang tính vĩnh viễn. Nếu muốn tháo rời, thợ kỹ thuật buộc phải cắt bỏ đoạn mối hàn, do đó ít linh hoạt hơn các loại phụ kiện nối ren.

4. Cút inox 304 có dùng cho nước nóng được không?

Hoàn toàn có thể sử dụng cho hệ thống nước nóng, hơi nóng nếu giới hạn nhiệt độ và áp suất vận hành nằm trong ngưỡng cho phép của phụ kiện inox 304.

5. Làm sao chọn đúng cút hàn inox 304?

Cần kiểm tra đồng bộ các thông số gồm đường kính ngoài, độ dày thành ống, góc chuyển hướng, bán kính cong, tiêu chuẩn vật liệu và điều kiện áp suất – nhiệt độ làm việc của hệ thống.

Kết luận

Việc lựa chọn và sử dụng chuẩn xác cút hàn lnox 304 là chìa khóa vàng giúp hệ thống đường ống công nghiệp vận hành ổn định, an toàn và bền bỉ theo thời gian. Phụ kiện này không chỉ giải quyết bài toán chuyển hướng dòng chảy hiệu quả mà còn triệt tiêu hoàn toàn nguy cơ rò rỉ tại các điểm uốn nhờ liên kết hàn chắc chắn. Nắm vững cấu trúc kỹ thuật và tuân thủ nghiêm ngặt quy trình kiểm tra thông số sẽ giúp chủ đầu tư tối ưu hóa chi phí bảo trì và nâng cao tuổi thọ toàn bộ công trình.
