Tê ren trong là gì?

Tê ren trong là gì? Trong hệ thống cấp nước và đường ống kỹ thuật, nhu cầu chia một tuyến ống thành nhiều hướng là rất phổ biến để phân phối lưu chất. Tuy nhiên, việc lựa chọn phụ kiện tưởng chừng đơn giản này lại có thể gây ra nhiều sự cố vận hành tốn kém nếu chọn sai thông số kỹ thuật. Khi bắt tay vào lắp đặt, không ít kỹ sư và thợ kỹ thuật gặp phải những tình huống oái oăm như tê không lắp được với đầu ren hiện có, ren trong và ren ngoài không tương thích, sai kích thước danh nghĩa, hoặc mối nối bị rò rỉ nước ngay sau khi đưa vào vận hành. Thậm chí, việc chọn sai vật liệu còn khiến phụ kiện nhanh chóng bị nứt, ăn mòn hoặc suy giảm độ bền cơ học.

Đối với các hệ thống sử dụng đầu nối ren ngoài, T ren trong chính là giải pháp kết nối tiêu chuẩn vì cả ba cổng của phụ kiện đều được thiết kế với hệ thống ren phía trong, giúp siết chặt trực tiếp vào đường ống. Việc nắm vững định nghĩa, cấu trúc và các tiêu chuẩn kiểm tra kỹ thuật sẽ giúp hệ thống vận hành bền bỉ, an toàn và tối ưu chi phí.

Kiến thức nền tê ren trong

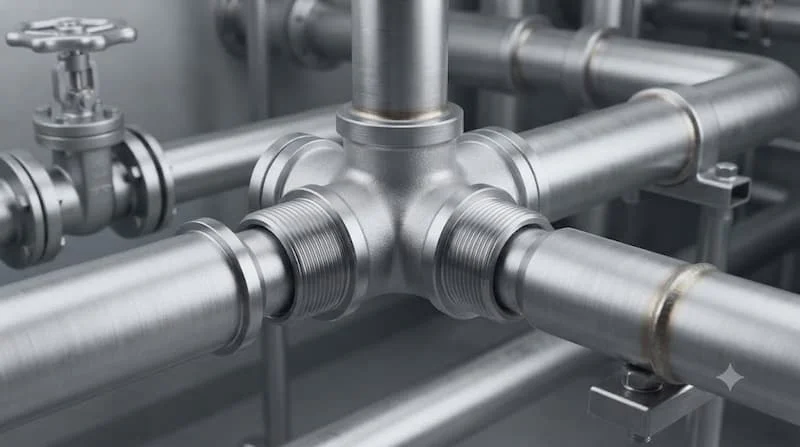

Tê ren trong là gì?

Tê ren trong là phụ kiện đường ống có hình dạng chữ T, được thiết kế với các đầu kết nối có ren nằm ở phía trong thân. Phụ kiện này đóng vai trò cốt lõi để kết nối các đầu ren ngoài, tạo điểm chia nhánh hoặc ghép nối các tuyến ống trong hệ thống kỹ thuật. Tùy theo yêu cầu thiết kế và môi trường lưu chất, phụ kiện này có thể được sản xuất từ nhiều vật liệu khác nhau như inox, đồng, thép, gang hoặc nhựa.

Ba nhánh của tê thường bao gồm một đường vào chính, một đường ra tiếp tục theo tuyến thẳng và một nhánh rẽ vuông góc. Tuy nhiên, trong thực tế vận hành, dòng chảy hoàn toàn có thể di chuyển theo nhiều hướng khác nhau tùy thuộc vào sơ đồ thiết kế của toàn bộ hệ thống đường ống.

Các vai trò chính của T ren trong trong công nghiệp và dân dụng bao gồm:

• Chia nhánh đường ống linh hoạt.

• Ghép nối các tuyến ống độc lập.

• Tạo điểm kết nối chắc chắn cho các thiết bị đo lường.

• Tạo nhánh cấp hoặc phân phối lưu chất đến các vị trí mong muốn.

Nguyên lý hoạt động của T ren trong

Phụ kiện này hoạt động theo cơ chế thụ động, nghĩa là nó không có các bộ phận chuyển động để tự động điều khiển hay tiết lưu dòng chảy giống như van công nghiệp. Lưu chất khi di chuyển sẽ đi vào một trong các nhánh, chảy qua khoang bên trong thân tê, sau đó tiếp tục đi theo tuyến chính hoặc rẽ sang nhánh phụ tùy theo cấu hình toàn bộ hệ thống phía sau.

Tại điểm chia nhánh, dòng chảy sẽ chịu sự thay đổi về hướng di chuyển, vận tốc cục bộ và phân bố lưu lượng. Mức độ thay đổi này phụ thuộc trực tiếp vào kích thước tê, đường kính các nhánh, tổng lưu lượng, áp suất vận hành và cấu trúc đường ống phía sau.

Bản chất của kết nối ren trong nằm ở việc hệ thống ren được tiện phía bên trong thành phụ kiện. Khi lắp đặt, đầu ren ngoài của ống hoặc phụ kiện khác sẽ được vặn siết trực tiếp vào. Để tối ưu độ kín khít, tùy thuộc vào hệ thống và tiêu chuẩn ren, thợ kỹ thuật thường sử dụng các vật liệu làm kín chuyên dụng như băng tan (PTFN) hoặc keo khóa ren phù hợp.

Phân tích chuyên sâu

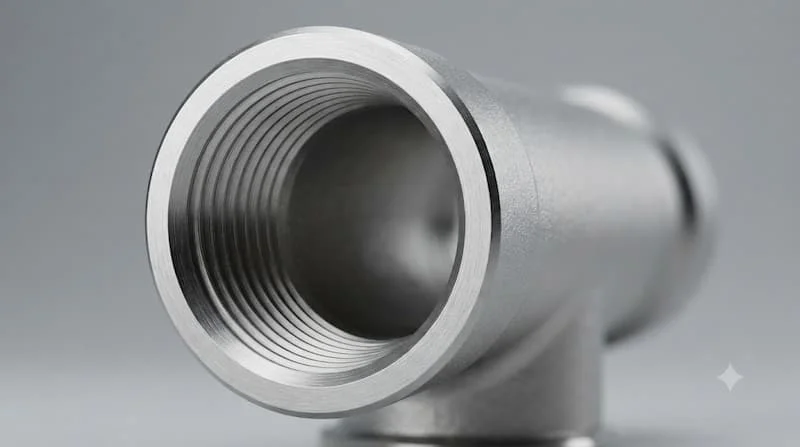

Cấu tạo của T ren trong

Cấu trúc cơ bản của một phụ kiện T ren trong đạt chuẩn bao gồm các bộ phận chính sau:

1. Thân tê: Phần khung chính được đúc hoặc gia công nguyên khối, tạo hình thành cấu trúc chữ T với ba nhánh kết nối đồng bộ.

2. Ba đầu ren trong: Các cửa kết nối có thể cùng một kích thước hoặc khác biệt tùy thuộc vào dòng sản phẩm tê đều hay tê giảm.

3. Khoang dòng chảy: Phần không gian rỗng bên trong thân giúp lưu chất di chuyển thông suốt và phân chia đều sang các nhánh.

4. Bề mặt ren: Hệ thống bước ren được gia công tinh xảo, quyết định trực tiếp đến độ mượt mà khi lắp đặt, độ kín khít và độ bền liên kết.

5. Vật liệu chế tạo: Đa dạng từ inox, đồng, thép, gang cho đến các loại nhựa kỹ thuật cao cấp.

Các loại T ren trong phổ biến hiện nay

• T ren trong đều: Cả ba đầu kết nối đều có cùng một kích thước danh nghĩa (ví dụ như các quy cách 1/2 inch, 3/4 inch), phù hợp cho các hệ thống phân nhánh đồng kích cỡ.

• T ren trong giảm: Có một hoặc nhiều nhánh rẽ mang kích thước nhỏ hơn tuyến chính, giúp lược bỏ bớt các phụ kiện chuyển đổi trung gian cồng kềnh.

• T ren trong inox: Sở hữu khả năng chống ăn mòn hóa học xuất sắc, độ bền cơ học cao và bề mặt sáng sạch, lý tưởng cho các ngành thực phẩm, hóa chất và nước sạch cao cấp.

• T ren trong nhựa: Thường gặp trong các hệ thống cấp thoát nước dân dụng, hóa chất nhẹ hoặc hệ thống tưới tiêu nông nghiệp.

• T ren trong bằng đồng hoặc kim loại khác: Thường được ứng dụng trong các hệ thống đường ống dẫn khí nén, dầu hoặc hệ thống nước kỹ thuật chuyên dụng.

Thông số kỹ thuật cần kiểm tra khi chọn T ren trong

Việc lựa chọn phụ kiện đòi hỏi kỹ sư và người mua phải rà soát cẩn thận các thông số kỹ thuật cốt lõi sau đây:

1. Kích thước ren: Được quy định theo hệ inch, hệ DN hoặc các quy chuẩn thị trường, cần khớp hoàn toàn với đầu ren ngoài cần liên kết.

2. Tiêu chuẩn ren: Không phải mọi loại ren có cùng kích thước đều tương thích. Cần kiểm tra kỹ kiểu ren (NPT, BSPT, BSPP), bước ren và góc ren.

3. Loại tê: Xác định rõ cần dùng tê đều hay tê giảm để đảm bảo lưu lượng dòng chảy không bị bóp nghẹt.

4. Vật liệu chế tạo: Phải tương thích hoàn toàn với tính chất lưu chất, nhiệt độ và môi trường xung quanh.

5. Áp suất làm việc: Phụ kiện chịu được áp suất thiết kế của hệ thống để tránh nứt vỡ dưới tải trọng áp lực cao.

6. Nhiệt độ vận hành: Yếu tố sống còn khi lắp đặt cho các hệ thống nước nóng, lò hơi hoặc dây chuyền nhiệt độ cao.

Tê ren trong khác gì với tê ren ngoài?

Không có loại nào tốt hơn tuyệt đối trong mọi trường hợp. Việc lựa chọn phụ thuộc hoàn toàn vào đầu nối hiện có trên thiết bị, không gian thao tác thực tế, khả năng tháo lắp bảo trì và sơ đồ bố trí đường ống của công trình.

T ren trong khác gì với tê hàn?

T ren trong mang lại ưu điểm vượt trội về tính linh hoạt, giúp thuận tiện tháo lắp khi cần bảo dưỡng hệ thống ren mà không đòi hỏi dụng cụ cắt hàn phức tạp. Trong khi đó, tê hàn tạo ra mối liên kết vĩnh viễn bằng phương pháp hàn nhiệt trực tiếp, chuyên dùng cho các hệ thống áp suất siêu cao yêu cầu độ kín tuyệt đối. Tuyệt đối không thay thế tùy ý giữa ren và hàn vì cấu trúc kết nối, quy chuẩn lắp đặt và khả năng chịu tải của chúng hoàn toàn khác nhau.

Tại sao cần chọn đúng T ren trong?

Việc chọn đúng phụ kiện giúp đảm bảo tính tương thích tuyệt đối, tránh tình trạng không vặn khớp được hoặc tạo khe hở gây rò rỉ lưu chất nguy hiểm. Đồng thời, lựa chọn chính xác loại tê đều hay tê giảm sẽ giúp hệ thống đường ống trở nên gọn gàng, giảm thiểu các phụ kiện chuyển đổi rườm rà. Vật liệu chuẩn xác cũng nâng cao tuổi thọ công trình và hỗ trợ công tác bảo trì, tháo lắp định kỳ diễn ra nhanh chóng, thuận lợi.

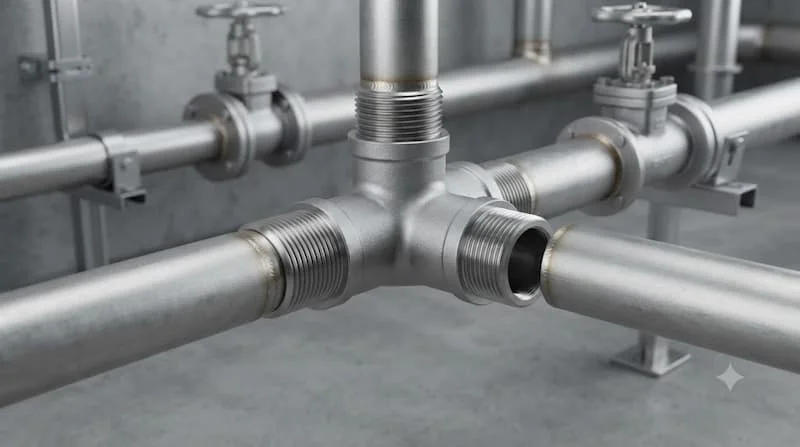

Ứng dụng thực tế

T ren trong được sử dụng ở đâu?

• Hệ thống cấp nước: Dùng phổ biến để chia tách các tuyến ống cấp nước chính thành các nhánh phụ cung cấp cho các tầng hoặc các khu vực sử dụng.

• Hệ thống lọc nước: Tạo nhánh kết nối linh hoạt giữa đường ống chính với các cột lọc, van điều khiển, đồng hồ đo áp và các thiết bị xử lý nước chuyên dụng.

• Hệ thống máy bơm: Lắp đặt tại các vị trí cần tạo nhánh đường ống hút, đường đẩy hoặc van hồi lưu tuyến (bypass) tùy theo sơ đồ thiết kế thủy lực.

• Hệ thống khí nén: Ứng dụng rộng rãi trong các mạng lưới dẫn khí nhà xưởng nếu vật liệu và thông số chịu lực đáp ứng yêu cầu.

• Đường ống công nghiệp: Phục vụ trong các nhà máy sản xuất nhờ khả năng tùy biến vật liệu, chịu áp suất và nhiệt độ đa dạng.

Khi nào nên sử dụng T ren trong?

Phụ kiện này nên được đưa vào bản vẽ thi công khi hệ thống sở hữu các đầu ren ngoài tương thích, đòi hỏi tạo nhánh chữ T vuông góc, cần tháo lắp thiết bị dễ dàng trong quá trình bảo trì định kỳ, và điều kiện áp suất – nhiệt độ vận hành nằm trong giới hạn cho phép của sản phẩm. Tuyệt đối không chọn mua chỉ vì giá thành rẻ hay có sẵn hàng trôi nổi mà bỏ qua các yếu tố kiểm tra điều kiện vận hành khắt khe của hệ thống.

Những sai lầm thường gặp khi chọn và sử dụng T ren trong

• Sai lầm 1: Chỉ nhìn đường kính mà bỏ qua tiêu chuẩn ren. Đây là nguyên nhân hàng đầu dẫn đến việc mua về nhưng không thể vặn khớp vào hệ thống.

• Sai lầm 2: Vặn ren quá lực. Dùng lực quá mạnh khi siết có thể làm toe ren, nứt vỡ thân phụ kiện hoặc tạo ra ứng suất cơ học ngầm.

• Sai lầm 3: Không sử dụng giải pháp làm kín phù hợp. Quên quấn băng tan hoặc dùng keo khóa ren kém chất lượng gây rò rỉ nước và áp suất.

• Sai lầm 4: Chọn sai vật liệu. Dùng phụ kiện kim loại thông thường cho môi trường hóa chất ăn mòn khiến tê bị phá hủy nhanh chóng.

• Sai lầm 5: Lắp đường ống lệch trục. Ép buộc ren kết nối chịu lực uốn không đều, làm giảm tuổi thọ mối nối.

• Sai lầm 6: Không kiểm tra độ kín sau lắp đặt. Bỏ qua bước thử áp lực hệ thống trước khi chính thức đưa vào vận hành thương mại.

Hướng dẫn / Checklist

Cách chọn tê ren trong phù hợp

1. Bước 1: Xác định kích thước các đầu kết nối: Đo đạc và kiểm tra chính xác đường kính danh nghĩa và kích thước ren thực tế của hệ thống.

2. Bước 2: Kiểm tra tiêu chuẩn ren: Đối chiếu hệ ren (BSP, NPT) để đảm bảo bước ren ăn khớp hoàn hảo với đầu ống ngoài.

3. Bước 3: Chọn tê đều hoặc tê giảm: Căn cứ vào khẩu độ của tuyến ống chính và nhánh rẽ để chọn phân loại cho đúng.

4. Bước 4: Chọn vật liệu tối ưu: Đánh giá các yếu tố lưu chất, áp suất, nhiệt độ và môi trường lắp đặt để chọn inox, đồng hoặc nhựa.

5. Bước 5: Kiểm tra không gian lắp đặt: Đảm bảo khoảng trống xung quanh đủ rộng để thợ kỹ thuật có thể dùng tròng chác vặn siết thuận lợi.

6. Bước 6: Kiểm tra phương án làm kín: Chuẩn bị sẵn băng tan chất lượng cao hoặc keo chuyên dụng tương thích với loại lưu chất dẫn truyền.

Checklist trước khi mua và lắp T ren trong

• [ ] Đã xác định đúng số lượng đầu kết nối cần thiết cho toàn bộ công trình.

• [ ] Đã kiểm tra chuẩn xác kích thước từng đầu ren trong của phụ kiện.

• [ ] Đã đối chiếu kỹ tiêu chuẩn bước ren với đầu ống ngoài.

• [ ] Đã phân định rõ việc sử dụng tê đều hay tê giảm.

• [ ] Đã chọn đúng chủng loại vật liệu tương thích với môi trường.

• [ ] Đã kiểm tra giới hạn áp suất làm việc tối đa của tê.

• [ ] Đã xác nhận nhiệt độ vận hành thực tế của hệ thống.

• [ ] Đã xác định rõ đặc tính hóa học của loại lưu chất dẫn truyền.

• [ ] Đã chuẩn bị đầy đủ vật liệu làm kín ren chuyên dụng.

• [ ] Lưu ý không vặn siết quá lực để tránh làm biến dạng ren.

• [ ] Đã thực hiện kiểm tra rò rỉ toàn diện sau khi lắp đặt xong.

FAQ

1. Tê ren trong là gì?

Tê ren trong là phụ kiện đường ống hình chữ T có các đầu kết nối được thiết kế hệ thống ren ở phía bên trong, dùng chuyên dụng để vặn siết với đầu ren ngoài và tạo nhánh phân phối cho hệ thống.

2. Tê ren trong có những loại nào?

Sản phẩm được phân loại đa dạng theo kích thước (tê đều, tê giảm), theo chất liệu chế tạo (inox, đồng, thép, nhựa) và theo các tiêu chuẩn bước ren kỹ thuật khác nhau.

3. T ren trong và tê ren ngoài khác nhau thế nào?

Điểm khác biệt cốt lõi nằm ở vị trí của ren. T ren trong có ren nằm phía trong để kết nối với đầu ren ngoài, trong khi tê ren ngoài sở hữu phần ren nằm ở phía ngoài để ăn khớp với đầu ren trong.

4. Có thể dùng T ren trong cho hệ thống nước nóng không?

Hoàn toàn có thể sử dụng nếu lựa chọn đúng chủng loại vật liệu chịu nhiệt cao (như inox, đồng) cùng tiêu chuẩn ren và giải pháp làm kín phù hợp với điều kiện vận hành thực tế.

5. Làm sao để chọn đúng T ren trong?

Cần tiến hành kiểm tra đồng bộ các yếu tố gồm kích thước đường kính, tiêu chuẩn bước ren, hình dạng tê, vật liệu cấu thành, giới hạn áp suất, nhiệt độ và tính chất hóa học của lưu chất.

Kết luận

Việc trang bị và lựa chọn chuẩn xác T ren trong đóng vai trò cực kỳ quan trọng giúp đảm bảo tính liên tục, an toàn và kín khít cho toàn bộ mạng lưới đường ống công nghiệp cũng như dân dụng. Phụ kiện này không chỉ giúp phân chia dòng chảy hiệu quả mà còn bảo vệ hệ thống khỏi những sự cố rò rỉ, nứt vỡ tốn kém do dùng sai thông số kỹ thuật. Nắm vững cấu trúc, nguyên lý hoạt động và tuân thủ nghiêm ngặt quy trình kiểm tra kỹ thuật sẽ giúp chủ đầu tư tối ưu hóa chi phí vận hành và kéo dài tuổi thọ công trình.
