Ống chữ Y là gì?

Ống chữ Y là gì? Trong hệ thống cấp nước, thoát nước hoặc đường ống công nghiệp, việc chia một tuyến ống thành nhiều nhánh là nhu cầu phổ biến. Tuy nhiên, nếu lựa chọn phụ kiện không phù hợp, hệ thống có thể gặp phải tình trạng dòng chảy thay đổi hướng đột ngột, tăng tổn thất áp suất, dễ tích tụ cặn tại vị trí giao nhau, khó bố trí đường ống cũng như gặp nhiều trở ngại trong công tác bảo trì hay vệ sinh định kỳ. Trong những trường hợp cần tạo nhánh theo hướng nghiêng để tối ưu hóa thủy lực, ống dẫn chữ y chính là một trong những loại phụ kiện kỹ thuật được sử dụng phổ biến nhất.

Vậy ống dẫn chữ y là gì, khác biệt như thế nào với ống chữ T truyền thống và làm thế nào để lựa chọn đúng chủng loại phù hợp với từng hệ thống vận hành thực tế?

Kiến thức nền về ống chữ Y

Ống chữ Y là gì?

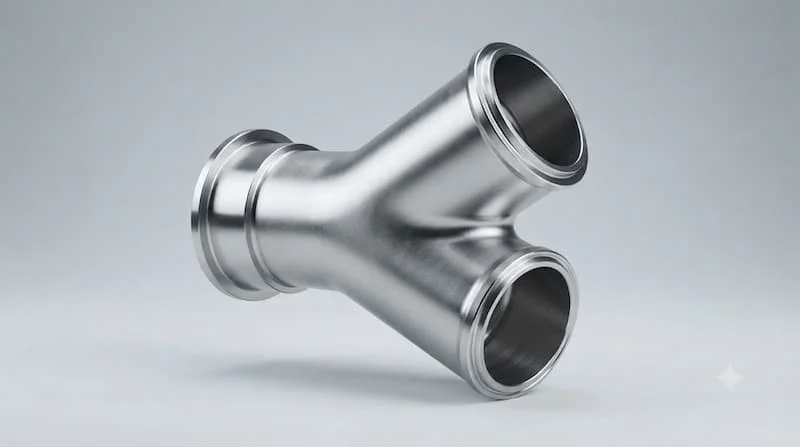

Ống chữ y là phụ kiện đường ống có một đầu chính và hai nhánh được bố trí theo hình dạng tương tự chữ Y. Thiết bị được sử dụng để chia dòng lưu chất từ một đường ống sang hai hướng hoặc kết hợp dòng từ hai nhánh vào một tuyến chính, tùy theo hướng thiết kế và điều kiện vận hành của hệ thống.

Cụ thể, sản phẩm này còn được gọi là Y fitting, Y branch hoặc Y connector. Hình dạng đặc trưng tạo ra các nhánh nghiêng với góc chia linh hoạt tùy thuộc vào thiết kế kỹ thuật, đồng thời có thể được sản xuất từ nhiều loại vật liệu khác nhau.

Một điểm cốt lõi cần nhấn mạnh là ống dẫn chữ y hoàn toàn không phải là Y strainer. Trong khi Y strainer là thiết bị lọc cặn chuyên dụng có hình dáng chữ Y, thì ống dẫn chữ y thuần túy là một phụ kiện cơ khí dùng để kết nối, phân nhánh hoặc hợp dòng đường ống.

Nguyên lý hoạt động và bản chất dòng chảy qua ống dẫn chữ Y

Quá trình vận động của dòng lưu chất qua phụ kiện này được chia thành hai trường hợp chính:

• Trường hợp 1: Chia dòng. Dòng lưu chất đi từ đường ống chính đến vị trí giao nhau và được phân phối đều sang hai nhánh rẽ.

• Trường hợp 2: Hợp dòng. Hai dòng chảy từ các nhánh đi vào và hòa nhập tại điểm giao nhau trước khi tiếp tục chuyển động trong tuyến ống chính.

Hình dạng chữ Y đóng vai trò vô cùng quan trọng trong việc định hướng dòng chảy. So với việc thay đổi hướng đột ngột theo góc vuông, nhánh nghiêng của ống dẫn chữ y tạo ra quá trình chuyển hướng dòng chảy mềm mại và ít gây sốc thủy lực hơn trong nhiều cấu hình. Tuy nhiên, hiệu quả thực tế vẫn phụ thuộc trực tiếp vào góc nhánh, tốc độ dòng chảy, kích thước đường ống và tính chất vật lý của loại lưu chất.

Phân tích chuyên sâu

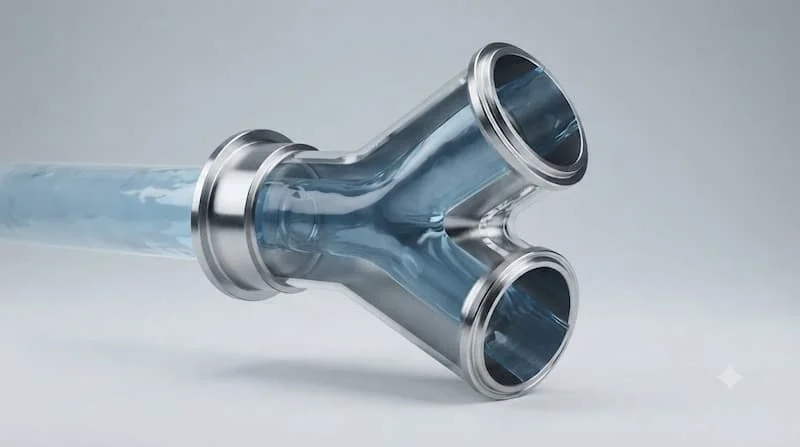

Cấu tạo cơ bản của ống dẫn chữ Y

Cấu trúc cơ học của phụ kiện bao gồm các bộ phận chính sau:

1. Đầu ống chính: Là phần kết nối trực tiếp với tuyến đường ống trung tâm của hệ thống.

2. Hai nhánh kết nối: Có thể được thiết kế với kích thước bằng nhau, một nhánh thu nhỏ hoặc tùy biến theo yêu cầu kỹ thuật riêng của công trình.

3. Góc phân nhánh: Là thông số quyết định trực tiếp đến hướng dòng chảy, phương án bố trí không gian và khả năng chuyển đổi lưu lượng.

4. Kiểu kết nối: Tùy thuộc vào chủng loại vật liệu mà phụ kiện hỗ trợ phương pháp nối ren, hàn nhiệt, mặt bích, dán keo hoặc các khớp nối chuyên dụng.

5. Vật liệu chế tạo: Được lựa chọn linh hoạt từ nhựa PVC, HDPE, PPR cho đến các dòng kim loại như inox, thép carbon hoặc gang cầu.

Các loại ống dẫn chữ Y phổ biến hiện nay

Việc phân loại phụ kiện này dựa trên nhiều tiêu chí kỹ thuật khác nhau để đáp ứng nhu cầu đa dạng của các ngành công nghiệp:

• Phân loại theo vật liệu:

  • Ống chữ Y PVC: Chuyên dùng trong hệ thống cấp nước sinh hoạt, thoát nước dân dụng và xử lý nước thải cơ bản.

  • Ống chữ Y inox: Phù hợp với các yêu cầu khắt khe về độ bền cơ học, khả năng chống ăn mòn hóa chất và tiêu chuẩn vệ sinh an toàn.

  • Ống chữ Y thép: Thường ứng dụng trong các nhà máy công nghiệp nặng đòi hỏi chịu áp lực cao.

  • Ống chữ Y HDPE: Chuyên dụng cho các tuyến ống dẫn ngầm và hệ thống cấp thoát nước quy mô lớn.

• Phân loại theo kích thước: Gồm loại đồng kích thước ba ngả, loại ống dẫn chữ y giảm (giảm bậc ở các nhánh) và các thiết kế phi tiêu chuẩn theo đơn đặt hàng.

• Phân loại theo kiểu kết nối: Bao gồm nối ren, nối hàn, mặt bích và dán keo dung môi.

Thông số kỹ thuật cần quan tâm khi chọn ống dẫn chữ Y

Việc lựa chọn phụ kiện đòi hỏi kỹ sư phải rà soát kỹ lưỡng các thông số thương mại và kỹ thuật cốt lõi:

• Kích thước danh nghĩa: Thể hiện qua hệ số DN, phi (mm) hoặc hệ inch.

• Đường kính các nhánh: Cần làm rõ kích thước của đầu chính và hai nhánh rẽ để tránh sai lệch khi lắp đặt.

• Góc phân nhánh: Ảnh hưởng trực tiếp đến không gian thi công và thủy lực dòng chảy.

• Vật liệu: Phải tương thích tuyệt đối với đặc tính hóa học của nước, hóa chất, khí nén hoặc lưu chất công nghiệp.

• Áp suất làm việc: Đảm bảo phụ kiện chịu được áp suất vận hành tối đa của hệ thống.

• Nhiệt độ vận hành: Đặc biệt quan trọng đối với các hệ thống nước nóng, hơi nước hoặc lưu chất nhiệt độ cao.

• Kiểu kết nối: Đồng bộ hoàn toàn với tiêu chuẩn đường ống sẵn có tại công trình.

So sánh ống dẫn chữ Y và ống dẫn chữ T

Xét về mặt bản chất thủy lực, không thể khẳng định tuyệt đối rằng ống dẫn chữ y luôn ưu việt hơn ống chữ T trong mọi trường hợp. Việc lựa chọn phụ kiện nào phụ thuộc hoàn toàn vào hướng tuyến của đường ống, đặc điểm dòng chảy, không gian lắp đặt thực tế, yêu cầu vận hành và bản chất của lưu chất.

Tại sao ống dẫn chữ Y giúp bố trí dòng chảy hợp lý hơn?

Dưới góc độ kỹ thuật cơ khí thủy lực, nhánh nghiêng của phụ kiện này giúp dòng lưu chất thay đổi hướng theo một tuyến chuyển tiếp mượt mà hơn. Thiết kế này đặc biệt phù hợp với các hệ thống đòi hỏi phân nhánh chéo, qua đó hạn chế phần nào sự thay đổi hướng đột ngột so với các góc vuông góc thông thường.

Tuy nhiên, cần tránh ngộ nhận rằng việc sử dụng ống dẫn chữ y sẽ triệt tiêu hoàn toàn tổn thất áp suất. Mức độ tổn thất năng lượng thực tế của dòng chảy vẫn phụ thuộc vào biên dạng hình học cụ thể, góc nghiêng Y, đường kính ống, lưu lượng, vận tốc dòng chảy và độ nhớt của lưu chất.

Ứng dụng thực tế

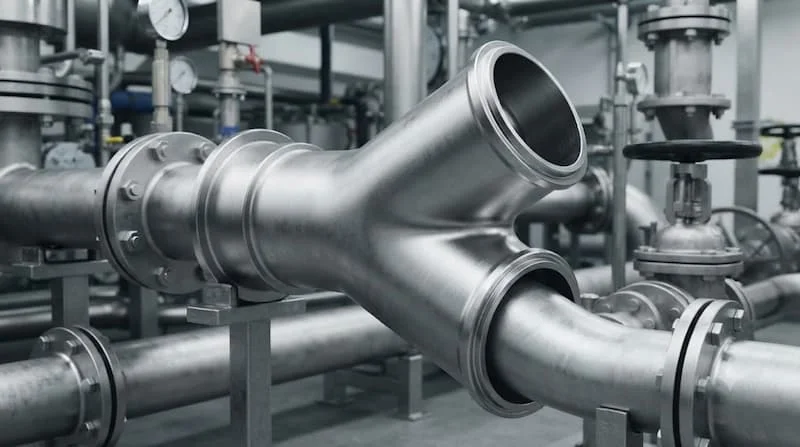

Ống dẫn chữ Y được sử dụng trong những hệ thống nào?

• Hệ thống cấp nước: Đảm nhận nhiệm vụ phân chia tuyến ống cấp nước sạch từ trục chính đến các khu vực phân khu sử dụng khác nhau.

• Hệ thống thoát nước: Được ứng dụng rộng rãi trong các cấu hình thoát nước phức tạp nhằm tạo góc chuyển hướng dòng chảy hợp lý, hạn chế tắc nghẽn.

• Hệ thống xử lý nước: Dùng để chia dòng, hợp dòng hoặc kết nối các thiết bị lọc và bồn chứa trong các trạm xử lý.

• Hệ thống đường ống công nghiệp: Phục vụ cho các tuyến dẫn nước làm mát, khí nén và các loại lưu chất công nghiệp tương thích với vật liệu chế tạo.

• Hệ thống hóa chất: Yêu cầu sử dụng các mác vật liệu chuyên dụng như inox cao cấp hoặc nhựa kháng hóa chất mạnh.

Khi nào nên sử dụng ống dẫn chữ Y?

• Khi bản vẽ thiết kế yêu cầu tạo nhánh theo hướng nghiêng để tối ưu hóa góc chuyển tiếp dòng chảy.

• Khi cần hợp nhất hai tuyến ống riêng biệt vào chung một trục chính một cách mượt mà.

• Khi không gian thực tế không phù hợp để bố trí các nhánh vuông góc thông thường.

• Khi tiêu chuẩn kỹ thuật của hệ thống đòi hỏi giảm thiểu hiện tượng xoáy dòng tại các điểm giao cắt.

Những sai lầm thường gặp khi lựa chọn ống dẫn chữ Y

• Sai lầm 1: Chỉ chọn phụ kiện dựa trên đường kính đơn thuần. Bỏ qua các yếu tố quan trọng về vật liệu, áp suất thiết kế và nhiệt độ vận hành.

• Sai lầm 2: Không kiểm tra kỹ kích thước từng nhánh. Đặc biệt hay xảy ra đối với các dòng ống dẫn chữ y giảm kích thước, dẫn đến việc không thể kết nối vào tuyến ống.

• Sai lầm 3: Chọn sai kiểu kết nối. Lựa chọn nhầm giữa ren, hàn hoặc dán keo khiến công tác thi công gặp nhiều khó khăn.

• Sai lầm 4: Nhầm lẫn giữa ống dẫn chữ Y và Y strainer. Sự tương đồng về hình dáng khiến nhiều người mua nhầm phụ kiện chia dòng thành thiết bị lọc cặn.

• Sai lầm 5: Không xem xét hướng dòng chảy thực tế. Lắp đặt ngược hướng trong các hệ thống đòi hỏi tính toán thủy lực khắt khe.

Hướng dẫn / Checklist

Cách chọn ống dẫn chữ Y phù hợp với hệ thống

1. Bước 1: Xác định loại lưu chất: Làm rõ hệ thống đang dẫn nước sạch, nước thải, hóa chất hay khí nén.

2. Bước 2: Xác định kích thước đường ống: Nắm rõ quy cách danh nghĩa qua hệ số DN, phi hoặc inch.

3. Bước 3: Xác định kích thước các nhánh: Kiểm tra xem ba đầu kết nối có bằng nhau hay cần thiết kế dạng thu giảm bậc.

4. Bước 4: Lựa chọn vật liệu tối ưu: Chọn nhựa PVC, HDPE, PPR hay inox, thép tùy thuộc vào môi trường làm việc.

5. Bước 5: Kiểm tra áp suất và nhiệt độ: Đối chiếu giới hạn chịu tải của phụ kiện với điều kiện vận hành thực tế của nhà máy.

6. Bước 6: Chọn kiểu kết nối tương thích: Đảm bảo phương án ren, hàn hay mặt bích khớp hoàn toàn với tuyến ống sẵn có.

7. Bước 7: Kiểm tra hướng bố trí: Đảm bảo góc nghiêng của nhánh Y phù hợp với sơ đồ không gian lắp đặt.

Checklist trước khi mua và lắp ống dẫn chữ Y

• [ ] Đã xác định rõ đặc tính lưu chất chạy trong đường ống.

• [ ] Đã kiểm tra chính xác kích thước đường kính ống chính.

• [ ] Đã đối chiếu kích thước của từng nhánh rẽ (đều hoặc giảm).

• [ ] Đã xác định góc phân nhánh phù hợp với bản vẽ thiết kế.

• [ ] Đã lựa chọn đúng vật liệu chế tạo tương thích môi trường.

• [ ] Đã kiểm tra cấp áp suất làm việc tối đa của phụ kiện.

• [ ] Đã xác minh giới hạn nhiệt độ vận hành thực tế.

• [ ] Đã xác định chuẩn xác kiểu kết nối (ren, hàn, bích, dán keo).

• [ ] Đã khảo sát không gian lắp đặt thực tế tại công trường.

• [ ] Đã kiểm tra hướng dòng chảy trước khi tiến hành thi công.

FAQ

1. Ống chữ Y dùng để làm gì trong hệ thống?

Phụ kiện này được sử dụng chủ yếu để phân chia một dòng lưu chất thành hai nhánh hoặc hợp nhất dòng từ các nhánh vào một tuyến ống chính tùy theo cấu hình của hệ thống.

2. Sự khác biệt cốt lõi giữa ống dẫn chữ Y và ống chữ T là gì?

Điểm khác biệt lớn nhất nằm ở góc độ hướng nhánh. Ống dẫn chữ Y sở hữu các nhánh đúc theo góc nghiêng giúp dòng chảy chuyển hướng mềm mại hơn, trong khi ống chữ T thường bố trí nhánh vuông góc ($90^\circ$).

3. Có thể sử dụng ống dẫn chữ Y cho hệ thống dẫn nước nóng không?

Hoàn toàn có thể, với điều kiện chủng loại vật liệu (như PPR, inox hoặc thép chịu nhiệt) cùng các thông số áp suất – nhiệt độ của phụ kiện đáp ứng chính xác yêu cầu kỹ thuật của hệ thống.

4. Ống dẫn chữ Y có phải là thiết bị Y strainer dùng để lọc cặn không?

Không. Ống dẫn chữ y chỉ là phụ kiện cơ khí dùng để kết nối và chia dòng đường ống, hoàn toàn không có lưới lọc bên trong như thiết bị lọc chữ Y (Y strainer).

5. Nên chọn ống dẫn chữ Y làm bằng chất liệu inox hay PVC?

Việc lựa chọn phụ kiện phụ thuộc hoàn toàn vào đặc tính lưu chất, nhiệt độ, áp suất làm việc, môi trường lắp đặt và ngân sách đầu tư của dự án.

Kết luận

Việc nắm vững đặc tính kỹ thuật và ứng dụng của ống dẫn chữ y giúp các kỹ sư và chủ đầu tư xây dựng được những hệ thống đường ống vững chắc, tối ưu hóa lưu lượng dòng chảy và hạn chế tối đa các điểm nghẽn thủy lực. Phụ kiện này đóng vai trò là giải pháp chuyển tiếp dòng chảy mượt mà, linh hoạt hơn so với các phương án chia nhánh vuông góc truyền thống. Tuy nhiên, hiệu quả vận hành thực tế chỉ đạt mức tối ưu khi người mua lựa chọn đúng kích thước, đúng vật liệu và tuân thủ chặt chẽ các thông số kỹ thuật của dự án.
