2 cf8m là gì?

2 CF8M là gì? Khi tìm kiếm hoặc xem thông số kỹ thuật của các dòng van công nghiệp, người dùng thường bắt gặp những ký hiệu ngắn gọn xuất hiện trên thân van như 1/2  cf8m, 1 cf8m, 2 cf8m hay 3 cf8m. Nếu không nắm vững đặc thù ngành van và vật liệu cơ khí, việc nhìn thấy các mã hiệu này rất dễ khiến người mua nhầm lẫn giữa kích thước danh nghĩa, mác vật liệu, tiêu chuẩn sản xuất hay áp suất làm việc tối đa của thiết bị.

Chỉ riêng việc nhận diện ký hiệu 2 cf8m là chưa đủ để xác định toàn bộ thông số vận hành của sản phẩm. Người vận hành và kỹ sư cần hiểu rằng số "2" thường biểu thị kích thước danh nghĩa của thiết bị, trong khi 2 cf8m là ký hiệu chỉ mác vật liệu inox đúc chuyên dùng cho các bộ phận chịu áp lực cao của van. Vậy cụ thể 2 cf8m là gì, vật liệu CF8M tương đương với mác inox nào và khi nào nên lựa chọn sản phẩm kích thước 2 inch sử dụng chất liệu này?

Kiến thức nền về 2 cf8m

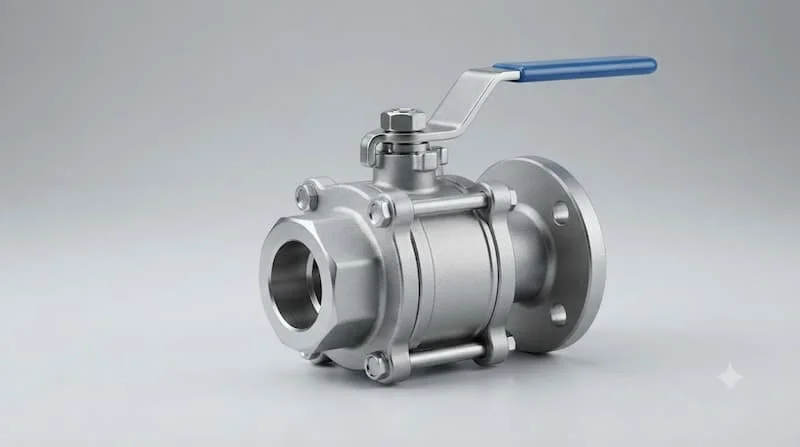

2 cf8m là gì?

Trong ngữ cảnh van và phụ kiện đường ống công nghiệp, 2 cf8m thường được hiểu là sản phẩm có kích thước danh nghĩa 2 inch và sử dụng mác thép không gỉ đúc CF8M cho các bộ phận chịu áp chính như thân van hoặc nắp van. Tuy nhiên, người mua luôn phải kiểm tra kỹ catalog hoặc datasheet của từng nhà sản xuất để xác định chính xác số "2" đang thể hiện quy cách kích thước nào.

Cụ thể, cấu trúc của mã hiệu này bao gồm:

• 2: Đại diện cho kích thước danh nghĩa 2 inch (tương đương chuẩn đường ống DN50).

• CF8M: Ký hiệu mác thép không gỉ dạng đúc theo tiêu chuẩn kỹ thuật quốc tế.

Theo tiêu chuẩn ASTM A351, CF8M là hợp kim thép không gỉ austenitic dạng đúc, chuyên dùng cho các chi tiết chịu áp lực cao và được xem là dạng đúc tương đương với mác inox 316. Thành phần hóa học điển hình của hợp kim này bao gồm khoảng 18–21% crom, 9–12% niken và bổ sung 2–3% molypden giúp tăng cường khả năng kháng ăn mòn trong môi trường khắc nghiệt.

CF8M là vật liệu gì?

CF8M là mác thép không gỉ austenitic dạng đúc, thường được sử dụng phổ biến trong chế tạo thân van, thân bơm, các phụ kiện đường ống và chi tiết chịu áp lực lớn. Sự hiện diện của hàm lượng molypden trong cấu trúc giúp cải thiện đáng kể khả năng chống ăn mòn cục bộ trong các môi trường chứa clorua so với các dòng mác thép thông thường như CF8.

Các thành phần hợp kim chính cấu thành nên vật liệu bao gồm:

• Crom (Cr): Chiếm tỷ lệ 18–21%, đóng vai trò cốt lõi trong việc hình thành lớp màng oxit thụ động bảo vệ bề mặt thép không gỉ khỏi tác nhân oxy hóa.

• Niken (Ni): Chiếm 9–12%, góp phần quan trọng trong việc tạo dựng và ổn định cấu trúc tinh thể austenitic suốt quá trình đúc và gia nhiệt.

• Molypden (Mo): Chiếm 2–3%, là yếu tố vi lượng quyết định sự khác biệt lớn giữa CF8M và CF8, giúp tăng cường mạnh mẽ khả năng chống rỗ bề mặt (pitting corrosion) trong môi trường hóa chất.

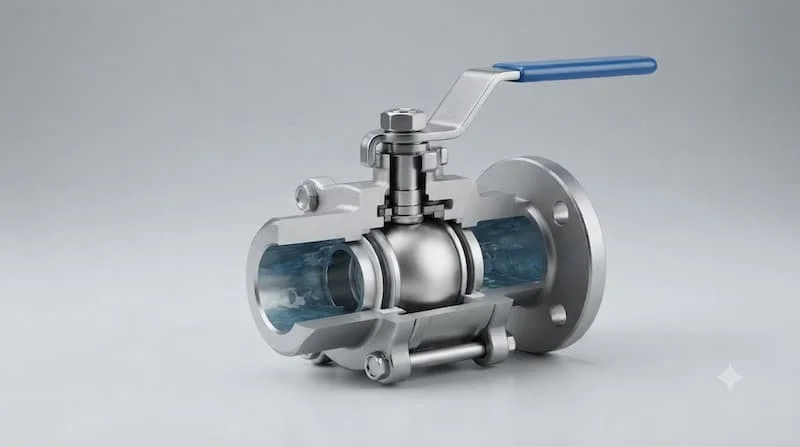

Phân tích chuyên sâu

Kích thước 2 inch trong 2 cf8m có ý nghĩa gì?

Trong hệ thống đường ống và van công nghiệp, kích thước 2 inch là một trong những quy cách danh nghĩa phổ biến nhất, thường được quy đổi tương đương với tiêu chuẩn DN50 [chèn link: bảng quy đổi kích thước ống DN và inch]. Tuy nhiên, kích thước thực tế của đường kính ngoài, bước ren, kích thước mặt bích hay đường kính trong dòng chảy có thể thay đổi tùy thuộc vào tiêu chuẩn kết nối mà nhà sản xuất áp dụng.

Người mua tuyệt đối không nên mặc định rằng con số 2 inch đồng nghĩa với đường kính đo thực tế bằng đúng chính xác 50,8 mm trên mọi chi tiết. Việc đánh giá sai lệch kích thước có thể dẫn đến tình trạng lắp không kín khít đường ống. Do đó, kỹ sư luôn phải kiểm tra kỹ các thông số liên quan như NPS, chuẩn ren kết nối (NPT, BSP), tiêu chuẩn mặt bích (ANSI, JIS, DIN) và đường kính thông thủy thực tế trước khi đặt mua.

Thành phần và đặc tính kỹ thuật của inox CF8M

Bảng thành phần hóa học tiêu chuẩn của mác vật liệu CF8M:

Đặc tính kỹ thuật nổi bật của nhóm vật liệu này là thuộc dòng thép không gỉ austenitic sản xuất bằng phương pháp đúc khuôn, sở hữu độ bền cơ học cao và khả năng chống ăn mòn tuyệt vời. Nhờ có nguyên tố molypden, vật liệu tỏ ra vô cùng ưu việt trong các hệ thống dẫn lưu chất có chứa muối hoặc môi trường clo loãng. Phương pháp đúc cũng giúp dễ dàng tạo hình các chi tiết van có khoang rỗng phức tạp bên trong mà phương pháp gia công cơ khí thông thường khó thực hiện được.

Phân loại các sản phẩm 2 inch sử dụng vật liệu CF8M

• Van bi 2 inch CF8M: Thiết kế dạng viên bi đục lỗ xoay 90 độ giúp đóng mở dòng chảy cực nhanh, ứng dụng rộng rãi trong các đường ống công nghiệp yêu cầu độ kín khít tuyệt đối.

• Van cổng 2 inch CF8M: Chuyên dụng cho các hệ thống ngắt hoặc mở hoàn toàn dòng chảy với lưu lượng lớn, giảm thiểu tối đa tổn thất áp suất khi van mở toàn phần.

• Van một chiều 2 inch CF8M: Cơ chế tự động vận hành bằng áp lực dòng chảy, ngăn chặn triệt để hiện tượng lưu chất chảy ngược gây hư hỏng thiết bị bơm phía trước.

• Van cầu 2 inch CF8M: Được tối ưu hóa cho các hệ thống cần điều tiết, tiết lưu lưu lượng dòng chảy nhờ cấu trúc đĩa van và ghế van chữ Z đặc thù.

• Van bướm thân CF8M: Dòng sản phẩm có thể xuất hiện với phần thân đúc định hình chắc chắn, phục vụ cho các đường ống quy mô lớn đòi hỏi vật liệu chống ăn mòn cao cấp.

So sánh CF8M với CF8

Sự khác biệt cốt lõi giữa hai mác vật liệu này nằm ở sự xuất hiện của nguyên tố molypden trong CF8M. Nếu CF8 là lựa chọn tiêu chuẩn tương ứng với mác 304 cho môi trường nước sạch và khí nén thông thường, thì CF8M lại là giải pháp cao cấp tương ứng với mác 316 dành cho các môi trường có tính ăn mòn hóa học cao hơn.

CF8M có phải inox 316 không?

Nhiều người mua thường mắc sai lầm khi đánh đồng tuyệt đối rằng CF8M chính là inox 316. Cách tiếp cận chính xác về mặt kỹ thuật là CF8M được xem là dạng đúc tương đương với mác inox 316 dạng gia công cán/rèn.

Mặc dù cả hai có sự tương đồng rất lớn về thành phần hóa học và mục đích chống ăn mòn, chúng lại khác biệt hoàn toàn về phương pháp sản xuất (đúc khuôn so với cán rèn) và thuộc các bộ tiêu chuẩn quản lý vật liệu khác nhau (ASTM A351 so với ASTM A276). Do đó, kỹ sư không nên tự ý thay thế lẫn lụt hai dạng vật liệu này trong các yêu cầu chứng chỉ kỹ thuật khắt khe của dự án lớn.

Tại sao nhiều van công nghiệp sử dụng CF8M?

Các nhà sản xuất van công nghiệp ưu ái sử dụng vật liệu CF8M cho các dòng sản phẩm 2 cf8m nhờ khả năng chống ăn mòn vượt trội trong dải nhiệt độ và áp suất rộng. Thân van công nghiệp thường có cấu trúc khoang rỗng phức tạp, đường dẫn lưu chất ngoằn ngoèo, đòi hỏi công nghệ đúc kim loại chính xác để tạo hình khung vỏ hoàn hảo mà không làm giảm độ bền cơ học.

Bên cạnh đó, sự hiện diện của nguyên tố molypden giúp van làm việc bền bỉ trong các ngành công nghiệp chế biến hóa chất, hệ thống xử lý nước thải, nhà máy thực phẩm, dầu khí và hàng hải. Tuy nhiên, cần lưu ý rằng vật liệu này không phải là "vạn năng" và vẫn có giới hạn chịu đựng nhất định đối với một số loại axit đậm đặc ở nhiệt độ cao.

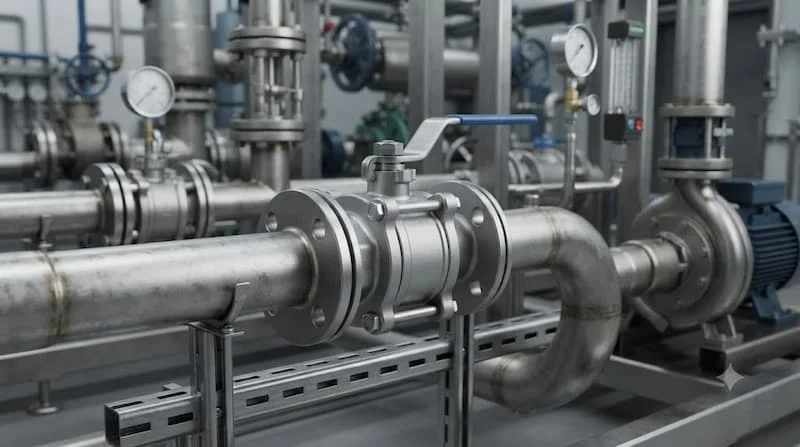

Ứng dụng thực tế

2 cf8m được sử dụng trong những hệ thống nào?

• Hệ thống cấp và xử lý nước sạch: Lắp đặt trong các đường ống nước áp lực cao, trạm bơm cấp nước và các thiết bị lọc tổng công nghiệp.

• Ngành công nghiệp thực phẩm và đồ uống: Đáp ứng các tiêu chuẩn vệ sinh an toàn khắt khe, không bị tác động bởi dung dịch tẩy rửa hoặc thực phẩm có tính axit nhẹ.

• Nhà máy hóa chất và dược phẩm: Dùng làm van điều khiển và khóa dòng cho các đường ống dẫn hóa chất có tính ăn mòn ở mức độ trung bình.

• Hệ thống bơm và đường ống công nghiệp nặng: Phục vụ cho các tuyến ống công nghệ đòi hỏi độ bền kết cấu cơ học tuyệt đối dưới tác động rung động liên tục.

• Môi trường chứa muối và clorua: Phù hợp cho các khu vực ven biển hoặc hệ thống tuần hoàn nước làm mát có nồng độ muối khoáng cao hơn bình thường.

Khi nào nên chọn sản phẩm 2 inch CF8M?

• Khi hệ thống đường ống thực tế có quy mô tương ứng với kích thước tiêu chuẩn 2 inch (DN50).

• Khi môi trường lưu chất có tính ăn mòn, đòi hỏi sử dụng vật liệu thuộc nhóm inox 316 dạng đúc để đảm bảo tuổi thọ thiết bị.

• Khi hệ thống vận hành liên tục dưới áp lực cao và cần một kết cấu thân van vững chắc, không bị biến dạng.

Trước khi đưa ra quyết định mua hàng, kỹ sư cần xác định rõ các thông số: loại lưu chất cần đóng mở, nhiệt độ vận hành tối đa, áp suất thiết kế, nồng độ hóa chất cụ thể và kiểu loại kết nối tương thích với đường ống sẵn có.

Những sai lầm thường gặp khi mua van 2 cf8m

• Sai lầm 1: Chỉ nhìn thấy ký hiệu CF8M mà quên xác định loại van. Mã hiệu vật liệu không thể cho biết đó là van bi, van cổng, van cầu hay van một chiều, dẫn đến việc mua nhầm chủng loại công năng.

• Sai lầm 2: Mặc định kích thước 2 inch luôn bằng DN50 chính xác hoàn toàn. Bỏ qua bước kiểm tra tiêu chuẩn ren hoặc mặt bích khiến thiết bị không thể kết nối vào hệ thống đường ống chờ sẵn.

• Sai lầm 3: Cho rằng CF8M có thể chống chịu mọi loại hóa chất. Hiểu lầm về khả năng chống ăn mòn tuyệt đối dẫn đến việc sử dụng van trong môi trường axit quá mạnh làm hỏng thiết bị nhanh chóng.

• Sai lầm 4: Nhầm lẫn giữa cấp vật liệu cấu thành và áp suất làm việc. Không phân biệt được thông số chịu áp lực (PN/Class) của van với đặc tính cơ lý của mác thép CF8M.

• Sai lầm 5: Lựa chọn sản phẩm giá rẻ không rõ nguồn gốc. Mua các dòng van trôi nổi không cung cấp đầy đủ chứng chỉ xuất xứ và chứng chỉ vật liệu (CO/CQ), gây rủi ro lớn trong quá trình vận hành nhà máy.

Hướng dẫn / Checklist

Cách lựa chọn sản phẩm 2 cf8m phù hợp

1. Bước 1: Xác định chính xác loại sản phẩm cần mua: Làm rõ yêu cầu hệ thống đang cần van bi, van cổng, van một chiều hay van cầu.

2. Bước 2: Kiểm tra quy cách kích thước: Xác nhận chính xác đường kính danh nghĩa 2 inch và quy đổi tương đương tiêu chuẩn DN50.

3. Bước 3: Xác minh tiêu chuẩn vật liệu: Kiểm tra xem ký hiệu CF8M có được nhà sản xuất cam kết đúng chuẩn đúc ASTM A351 hay không và yêu cầu cung cấp chứng chỉ vật liệu nếu cần.

4. Bước 4: Kiểm tra kiểu kết nối đường ống: Đối chiếu xem van sử dụng kiểu nối ren trong, nối mặt bích hay nối kẹp hàn để khớp với hệ thống ống sẵn có.

5. Bước 5: Đánh giá thông số áp suất và nhiệt độ: Kiểm tra giới hạn chịu áp suất (PN16, PN25, hoặc Class 150) và dải nhiệt độ làm việc của van.

6. Bước 6: Phân tích đặc tính lưu chất: Rà soát lại tính chất hóa học, độ pH và nhiệt độ của dòng lưu chất chảy qua van để đảm bảo độ bền tối ưu.

Checklist trước khi mua 2 cf8m

• [ ] Đã xác định đúng chủng loại van công nghiệp cần sử dụng.

• [ ] Đã kiểm tra kích thước danh nghĩa 2 inch của đường ống.

• [ ] Đã đối chiếu tiêu chuẩn kết nối (DN50, hệ ren hoặc tiêu chuẩn mặt bích).

• [ ] Đã xác nhận mác vật liệu thân van là CF8M chuẩn quốc tế.

• [ ] Đã yêu cầu cung cấp chứng chỉ xuất xứ và chất lượng (CO/CQ, Mill Test Certificate).

• [ ] Đã kiểm tra thông số áp suất làm việc tối đa của van.

• [ ] Đã kiểm tra giới hạn nhiệt độ vận hành thực tế tại nhà xưởng.

• [ ] Đã xác định rõ đặc tính lưu chất (nước, hóa chất, hơi nóng hay dầu khí).

• [ ] Đã kiểm tra vật liệu làm kín bên trong (Gioăng PTFE, Viton hoặc kim loại).

• [ ] Đã hoạch định kế hoạch bảo dưỡng và kiểm tra định kỳ cho thiết bị.

FAQ – Câu hỏi thường gặp

1. Ký hiệu 2 cf8m nghĩa là gì trong thiết bị van công nghiệp?

Cụm ký hiệu này dùng để chỉ sản phẩm có kích thước danh nghĩa 2 inch (tương đương DN50) sử dụng vật liệu thép không gỉ đúc mác CF8M cho phần thân và các chi tiết chịu áp chính.

2. Vật liệu CF8M có phải là mác inox 316 không?

CF8M được xem là dạng đúc tương đương với mác inox 316 dạng gia công cơ khí. Mặc dù chúng có thành phần hóa học rất gần gũi, chúng vẫn thuộc các tiêu chuẩn kỹ thuật sản xuất khác nhau.

3. Sự khác biệt lớn nhất giữa CF8 và CF8M là gì?

CF8M chứa thêm từ 2–3% nguyên tố molypden, giúp cải thiện rõ rệt khả năng chống ăn mòn cục bộ và chống rỗ bề mặt so với mác vật liệu CF8 trong môi trường có clorua.

4. Kích thước 2 inch của van có chắc chắn lắp vừa đường ống DN50 không?

Phần lớn các hệ thống quy đổi 2 inch tương đương với DN50, tuy nhiên bạn vẫn cần kiểm tra kỹ tiêu chuẩn kết nối mặt bích hoặc hệ ren thực tế của đường ống để đảm bảo lắp đặt chính xác.

5. Có nên sử dụng van chất liệu CF8M cho mọi loại hóa chất không?

Không. Mặc dù có khả năng kháng hóa chất tốt, CF8M vẫn có những giới hạn vật lý nhất định đối với các loại axit đậm đặc hoặc môi trường nhiệt độ quá cao. Cần tra cứu bảng tương thích hóa chất trước khi lắp đặt.

Kết luận

Việc nhận diện và hiểu rõ ý nghĩa của ký hiệu 2 cf8m đóng vai trò cực kỳ quan trọng giúp các kỹ sư và nhà quản lý dự án lựa chọn đúng đắn thiết bị van công nghiệp phù hợp. Sự kết hợp giữa kích thước tiêu chuẩn 2 inch và mác vật liệu inox đúc CF8M mang lại độ bền cơ học vững chắc, khả năng chịu áp lực cao và khả năng chống ăn mòn ưu việt cho nhiều hệ thống kỹ thuật khắt khe. Tuy nhiên, hiệu quả vận hành tối ưu chỉ đạt được khi người mua kiểm tra đồng thời các yếu tố về chủng loại van, tiêu chuẩn kết nối, áp suất làm việc và đặc tính lưu chất thực tế.
