Y strainer steam trap là gì?

Y strainer steam trap là gì? Trong hệ thống hơi, đường ống không phải lúc nào cũng hoàn toàn sạch. Sau quá trình vận hành lâu dài hoặc ngay từ giai đoạn thi công lắp đặt ban đầu, bên trong hệ thống thường xuất hiện các loại cặn rỉ sét, mạt kim loại, tạp chất từ lưu chất hoặc mảng bám bong ra từ thành ống. Các tạp chất này di chuyển theo dòng hơi hoặc dòng nước ngưng, đi thẳng vào các thiết bị có khe hở và cơ cấu tinh vi bên trong, trong đó có y strainer steam trap – cụm thiết bị đóng vai trò cốt lõi trong việc duy trì hiệu suất toàn hệ thống.

Khi dòng cặn bẩn này lọt vào bên trong bẫy hơi, khả năng xả nước ngưng sẽ suy giảm nghiêm trọng, khiến thiết bị hoạt động chập chờn, hiệu suất toàn hệ thống sụt giảm và đẩy nhu cầu bảo trì lên cao. Để ngăn chặn tình trạng này, việc bố trí một thiết bị lọc Y (y strainer) tại vị trí phù hợp trước bẫy hơi chính là giải pháp kỹ thuật tiêu chuẩn giúp bảo vệ hệ thống vận hành ổn định.

Kiến thức nền Y strainer steam trap

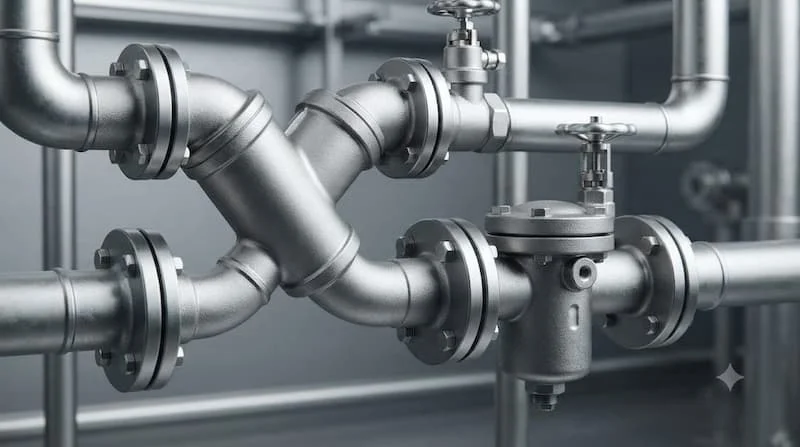

Y Strainer Steam Trap là gì?

Y strainer steam trap là cách gọi kỹ thuật chỉ sự kết hợp giữa bộ lọc chữ Y và bẫy hơi (steam trap) trong cùng một cụm đường ống công nghiệp. Trong cấu trúc này, y strainer có nhiệm vụ giữ lại cặn bẩn và tạp chất có kích thước lớn trước khi dòng lưu chất kịp đi vào bẫy hơi. Ngược lại, steam trap đảm nhận chức năng quản lý, tách và xả nước ngưng cùng khí không ngưng ra ngoài mà không làm thất thoát hơi sống.

Cần nhấn mạnh rằng y strainer và steam trap là hai thiết bị hoàn toàn độc lập về mặt cơ cấu. Y strainer không thể thay thế chức năng xả nước ngưng của bẫy hơi, và bẫy hơi cũng không có khả năng tự lọc cặn hiệu quả như bộ lọc chuyên dụng. Việc kết hợp chúng trong cùng một cụm đường ống là phương án tối ưu để bảo vệ thiết bị phía sau khỏi các hạt rắn gây kẹt nghẽn.

Y Strainer và Steam Trap hoạt động như thế nào trong hệ thống hơi?

Sự phối hợp nhịp nhàng giữa hai thiết bị này diễn ra theo một trình tự dòng chảy khép kín:

• Bước 1: Dòng lưu chất đi qua y strainer. Lưới lọc bên trong thiết bị sẽ giữ lại toàn bộ cặn bẩn, rỉ sét, mạt kim loại và các hạt tạp chất có kích thước lớn hơn kích thước mắt lưới.

• Bước 2: Dòng lưu chất tiếp tục đi đến steam trap. Sau khi được loại bỏ phần lớn cặn rắn, dòng nước ngưng và hơi đi vào bẫy hơi để thực hiện nhiệm vụ xử lý theo nguyên lý cơ học hoặc nhiệt động lực học của từng dòng bẫy.

• Bước 3: Nước ngưng được xả ra khỏi hệ thống. Quá trình này diễn ra liên tục nhằm duy trì điều kiện khô ráo và áp suất ổn định cho toàn bộ đường ống hơi.

Bản chất cốt lõi cần ghi nhớ là bộ lọc chữ Y đóng vai trò lá chắn bảo vệ thiết bị phía sau, trong khi bẫy hơi thực hiện nhiệm vụ cốt lõi là quản lý nước ngưng. Hiệu quả vận hành của toàn cụm phụ thuộc trực tiếp vào việc lựa chọn đúng chủng loại thiết bị, kích thước mắt lưới và tuân thủ nghiêm ngặt điều kiện lắp đặt kỹ thuật.

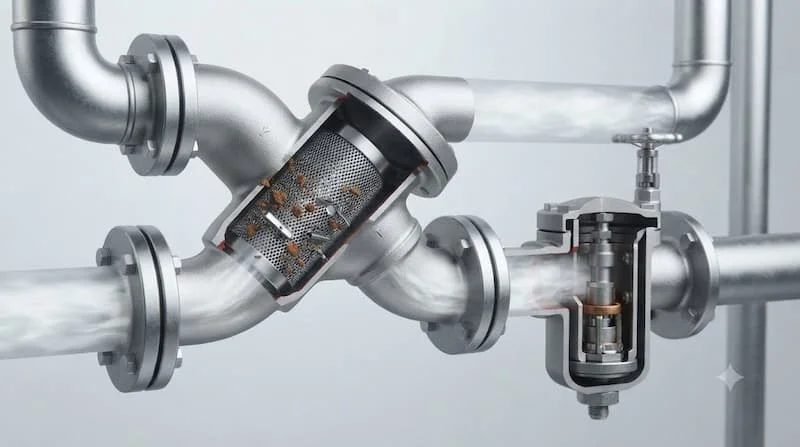

Phân tích chuyên sâu

Cấu tạo của Y Strainer dùng trong hệ thống Steam Trap

Bộ lọc chữ Y được thiết kế với cấu trúc cơ khí đặc thù gồm năm bộ phận chính:

1. Thân y strainer: Thường được đúc nguyên khối theo hình dáng chữ Y, tạo ra một khoang chứa phụ để bố trí lưới lọc lệch dòng mà không làm cản trở quá mức dòng chảy chính của lưu chất.

2. Lưới lọc: Là bộ phận chịu trách nhiệm trực tiếp giữ lại tạp chất, thường được chế tạo bằng các loại thép không gỉ hoặc inox chất lượng cao để chống chịu môi trường ăn mòn nhiệt độ cao.

3. Nắp hoặc nút vệ sinh: Cho phép kỹ thuật viên dễ dàng tháo rời để làm sạch, kiểm tra hoặc thay thế lưới lọc khi lượng cặn tích tụ đạt giới hạn.

4. Đầu kết nối: Tùy thuộc vào thiết kế đường ống mà nhà sản xuất cung cấp các tùy chọn nối ren, mặt bích hoặc hàn trực tiếp.

5. Gioăng hoặc bộ phận làm kín: Phải được làm từ vật liệu chịu nhiệt tốt, tương thích hoàn toàn với nhiệt độ và áp suất khắc nghiệt của hơi nước bão hòa.

Toàn bộ cấu trúc này có thể thay đổi linh hoạt tùy theo tiêu chuẩn chế tạo của từng nhà sản xuất và yêu cầu cụ thể của dự án công nghiệp.

Các loại Y Strainer phù hợp với hệ thống Steam Trap

Việc phân loại thiết bị lọc chữ Y được chia theo nhiều tiêu chí kỹ thuật khác nhau để phù hợp với từng góc độ thiết kế hệ thống:

• Theo kiểu kết nối: Bao gồm dạng nối ren (phù hợp với ống kích thước nhỏ), nối mặt bích (tiện lợi cho việc tháo lắp trên ống lớn) và nối hàn (dành cho hệ thống áp suất cao, chống rò rỉ tuyệt đối).

• Theo vật liệu chế tạo: Gồm có gang, thép carbon, inox và thép đúc chuyên dụng chịu nhiệt độ cao.

• Theo kích thước lưới lọc: Được quy định bởi thông số khoảng cách lỗ hoặc số mesh trên mỗi inch vuông, quyết định khả năng giữ hạt lớn hay nhỏ.

• Theo áp suất và nhiệt độ: Đây là tiêu chí sống còn trong hệ thống hơi. Kỹ sư tuyệt đối không được chọn bộ lọc chỉ dựa vào đường kính ống mà phải tính toán kỹ lưỡng các thông số về áp suất thiết kế, nhiệt độ vận hành tối đa, vật liệu cấu thành và tiêu chuẩn kết nối.

Mesh Y Strainer cho Steam Trap nên chọn bao nhiêu?

Thông số mesh của lưới lọc là yếu tố quyết định trực tiếp đến hiệu quả lọc cặn và tổn thất áp suất của dòng chảy. Chỉ số mesh càng cao đồng nghĩa với việc lỗ lọc càng nhỏ, giúp giữ lại các hạt cặn tinh vi hơn nhưng đồng thời cũng làm tăng nhanh nguy cơ suy giảm lưu lượng dòng chảy khi cặn bẩn bám đầy bề mặt lưới.

Việc lựa chọn cấp độ mesh cần dựa trên sự cân nhắc kỹ lưỡng giữa loại steam trap đang sử dụng, độ sạch thực tế của đường ống, kích thước tạp chất dự kiến xuất hiện, khuyến nghị từ nhà sản xuất bẫy hơi và chu kỳ bảo trì định kỳ của nhà máy. Tuyệt đối không có một con số mesh cố định nào áp dụng được cho mọi hệ thống hơi.

Nếu chọn lưới quá thô, các hạt tạp chất nhỏ vẫn lọt qua và gây kẹt bẫy hơi. Ngược lại, nếu chọn lưới quá mịn, cặn bẩn sẽ tích tụ cực kỳ nhanh, làm tần suất vệ sinh tăng vọt và gây cản trở nghiêm trọng đến dòng chảy nước ngưng khi xảy ra hiện tượng tắc nghẽn cục bộ.

Tại sao nên lắp Y Strainer trước Steam Trap?

Lắp đặt một bộ lọc chữ Y ngay trước bẫy hơi là nguyên tắc thiết kế kinh điển mang lại bốn lợi ích thiết thực cho toàn hệ thống:

• Bảo vệ cơ cấu bên trong: Ngăn chặn các hạt rắn, rỉ sét và mạt hàn len lỏi vào các khe hở tinh vi bên trong bẫy hơi, giúp cơ chế đóng mở hoạt động chuẩn xác.

• Giảm nguy cơ tắc nghẽn: Hạn chế tối đa hiện tượng kẹt van hoặc kẹt phao do cặn bẩn tích tụ lâu ngày trong buồng chứa nước ngưng.

• Tăng độ ổn định vận hành: Giảm thiểu sự cố gián đoạn dòng xả nước ngưng, giúp hệ thống truyền nhiệt luôn duy trì hiệu suất cao nhất.

• Hỗ trợ bảo trì hiệu quả: Việc tháo rửa lưới lọc chữ Y định kỳ đơn giản và nhanh chóng hơn rất nhiều so với việc phải tháo toàn bộ bẫy hơi ra để xử lý cặn kẹt bên trong.

Tuy nhiên, cần phải nhìn nhận thực tế rằng sự hiện diện của thiết bị lọc không đồng nghĩa với việc bẫy hơi sẽ miễn nhiễm hoàn toàn với hỏng hóc. Y strainer chỉ là một biện pháp kỹ thuật hỗ trợ đắc lực, không thể thay thế cho việc lựa chọn đúng loại bẫy hơi, tuân thủ quy trình lắp đặt chuẩn xác và thực hiện bảo dưỡng định kỳ.

So sánh Y Strainer và Strainer tích hợp trong Steam Trap

Sự so sánh này cho thấy không phải mọi loại bẫy hơi trên thị trường đều được tích hợp sẵn bộ lọc bên trong, và cũng không có một cấu hình chung áp dụng cho mọi hệ thống. Việc lựa chọn thiết kế độc lập hay tích hợp hoàn toàn phụ thuộc vào mức độ sạch của đường ống công nghệ và yêu cầu vận hành thực tế của nhà máy.

Các thông số kỹ thuật cần kiểm tra khi chọn Y Strainer Steam Trap

Một checklist kỹ thuật hoàn chỉnh khi lựa chọn thiết bị lọc cho hệ thống hơi bao gồm các thông số cốt lõi sau:

• Kích thước: Thông số đường kính danh nghĩa quy đổi chuẩn DN hoặc hệ inch phải khớp hoàn toàn với quy cách đường ống.

• Áp suất: Thiết bị phải chịu được mức áp suất vận hành tối đa và áp suất thử nghiệm của hệ thống hơi.

• Nhiệt độ: Giới hạn chịu nhiệt phải đáp ứng tốt nền nhiệt độ cao đặc thù của hơi nước bão hòa hoặc hơi quá nhiệt.

• Vật liệu thân: Thân máy phải tương thích hoàn hảo với môi trường làm việc, điều kiện nhiệt độ và các yêu cầu về độ bền cơ học.

• Mesh hoặc kích thước lỗ lọc: Phải đảm bảo cân bằng tối ưu giữa hiệu quả giữ lại cặn bẩn và hạn chế tối đa tổn thất áp suất dòng chảy.

• Kiểu kết nối: Xác định rõ phương án nối ren, mặt bích hay hàn để đồng bộ với cấu trúc đường ống sẵn có.

• Hướng lắp đặt: Kiểm tra kỹ chiều mũi tên đúc trên thân thiết bị để bố trí đúng hướng dòng chảy theo chỉ dẫn của nhà sản xuất.

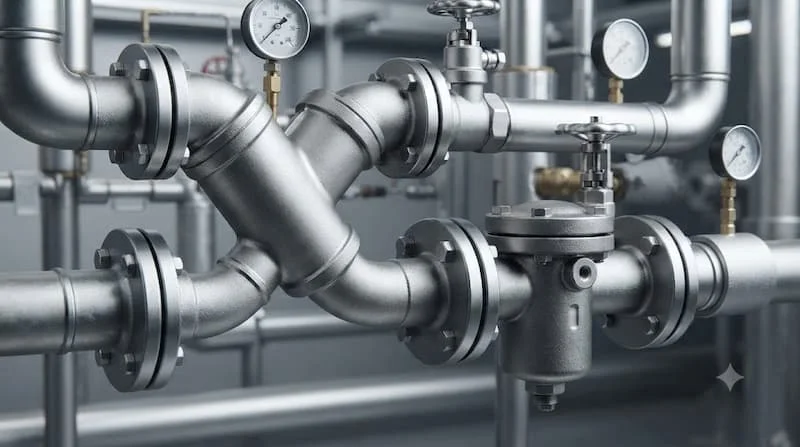

Ứng dụng thực tế

Y Strainer Steam Trap được sử dụng ở đâu?

• Đường ống hơi công nghiệp: Đóng vai trò là chốt chặn quan trọng nhằm ngăn chặn triệt để cặn rỉ sét di chuyển đến các thiết bị tinh vi phía sau.

• Bộ trao đổi nhiệt: Hỗ trợ xử lý và quản lý triệt để lượng nước ngưng sinh ra tại các vị trí truyền nhiệt quan trọng.

• Hệ thống gia nhiệt: Ứng dụng rộng rãi trong các bồn gia nhiệt dung dịch, vỏ áo hơi (jacket hơi) và các thiết bị sấy công nghiệp.

• Nhà máy sản xuất: Xuất hiện dày đặc trong các ngành công nghiệp tiêu thụ lượng lớn hơi nước như chế biến thực phẩm, dệt nhuộm, sản xuất giấy, nhà máy hóa chất và các hệ thống nhiệt điện công nghiệp.

Khi nào cần lắp Y Strainer trước Steam Trap?

Việc bố trí thiết bị lọc chữ Y trở thành yêu cầu bắt buộc trong các tình huống kỹ thuật sau:

• Khi hệ thống đường ống mới hoàn thành thi công và có nguy cơ cao chứa mạt hàn, xỉ hàn hoặc rỉ sét bên trong.

• Khi hệ thống đường ống đã cũ, xuất hiện tình trạng bong tróc rỉ sét từ thành ống kim loại.

• Khi nguồn cấp lưu chất hoặc chất lượng nước cấp lò hơi tiềm ẩn nguy cơ mang theo tạp chất rắn.

• Khi bẫy hơi đòi hỏi tiêu chuẩn bảo vệ nghiêm ngặt khỏi các hạt rắn gây kẹt cơ cấu chấp hành bên trong.

• Khi quy phạm thiết kế kỹ thuật của nhà sản xuất hoặc tiêu chuẩn nhà máy đưa ra yêu cầu bắt buộc phải lắp bộ lọc phía trước bẫy hơi.

Vị trí lắp đặt cụ thể phải tuân thủ nghiêm ngặt sơ đồ nguyên lý của hệ thống và tài liệu hướng dẫn kỹ thuật từ nhà sản xuất bẫy hơi đang sử dụng.

Những sai lầm thường gặp khi lắp Y Strainer Steam Trap

Trong quá trình triển khai thực tế, các kỹ sư và đội ngũ thi công rất dễ mắc phải những sai lầm kinh điển sau:

• Sai lầm 1: Lắp sai chiều dòng chảy. Không chú ý đến mũi tên chỉ hướng trên thân thiết bị, khiến lưới lọc nằm ngược hướng và làm tê liệt khả năng giữ cặn.

• Sai lầm 2: Chọn sai cấp độ mesh. Sử dụng lưới quá thô không lọc được cặn nhỏ hoặc dùng lưới quá mịn khiến thiết bị bị nghẹt liên tục.

• Sai lầm 3: Bỏ qua thông số áp suất và nhiệt độ. Lựa chọn vật liệu không đủ tiêu chuẩn chịu nhiệt cho hệ thống hơi bão hòa, dẫn đến nứt vỡ thân van.

• Sai lầm 4: Không thực hiện vệ sinh lưới lọc định kỳ. Để cặn bẩn tích tụ quá dày làm bít kín dòng chảy, gây ngập nước hệ thống.

• Sai lầm 5: Lắp đặt ở vị trí hiểm trở khó bảo trì. Đặt thiết bị sát góc tường hoặc trên cao mà không chừa khoảng không gian cần thiết để tháo nắp xả cặn.

• Sai lầm 6: Cho rằng Y strainer có thể thay thế hoàn toàn bảo trì bẫy hơi. Lơ là việc kiểm tra và bảo dưỡng bẫy hơi định kỳ với ảo tưởng rằng bộ lọc đã giữ lại toàn bộ rủi ro.

Hướng dẫn / Checklist

Cách chọn Y Strainer Steam Trap phù hợp

1. Bước 1: Xác định thông số đường ống: Nắm rõ quy cách kích thước danh nghĩa dưới dạng chuẩn DN, hệ inch và kiểu kết nối tương thích.

2. Bước 2: Kiểm tra điều kiện hơi: Rà soát kỹ lưỡng các thông số về áp suất thiết kế và nhiệt độ vận hành thực tế của lò hơi.

3. Bước 3: Xác định loại steam trap: Nghiên cứu kỹ đặc tính kỹ thuật của từng loại bẫy hơi để đánh giá mức độ nhạy cảm của chúng đối với cặn bẩn.

4. Bước 4: Đánh giá mức độ tạp chất: Đánh giá tình trạng thực tế của tuyến ống (đường ống mới hay cũ, mức độ rỉ sét và chất lượng dòng lưu chất).

5. Bước 5: Chọn mesh lọc phù hợp: Quyết định cấp độ lưới lọc dựa trên yêu cầu kỹ thuật thực tế thay vì chọn cảm tính các loại lưới quá nhỏ.

6. Bước 6: Kiểm tra khả năng bảo trì: Đảm bảo vị trí lắp đặt thuận lợi để kỹ thuật viên dễ dàng tháo nắp, rút lưới ra vệ sinh và kiểm tra định kỳ.

Checklist lắp đặt và bảo trì Y Strainer Steam Trap

• [ ] Kiểm tra kỹ chiều mũi tên hướng dòng chảy trên thân thiết bị.

• [ ] Kiểm tra chính xác tiêu chuẩn kích thước kết nối với đường ống.

• [ ] Kiểm tra cấp áp suất làm việc tối đa của thiết bị lọc.

• [ ] Kiểm tra giới hạn chịu nhiệt thực tế so với nhiệt độ hơi nước.

• [ ] Kiểm tra vật liệu chế tạo thân máy và độ bền cơ học.

• [ ] Kiểm tra cấp độ mesh của lưới lọc bên trong.

• [ ] Bố trí không gian lắp đặt thoáng đãng, thuận tiện cho việc tháo lắp vệ sinh.

• [ ] Kiểm tra tình trạng toàn vẹn của gioăng làm kín trước khi siết chặt.

• [ ] Lên lịch vệ sinh xả cặn lưới lọc định kỳ theo thời gian vận hành.

• [ ] Theo dõi sát sao hoạt động xả nước ngưng của steam trap ngay sau khi đưa vào vận hành.

FAQ

1. Y Strainer Steam Trap là một thiết bị hay hai thiết bị?

Đây là cách gọi chung chỉ cụm thiết bị phối hợp giữa bộ lọc chữ Y và bẫy hơi. Chúng là hai thiết bị hoàn toàn độc lập với các chức năng chuyên trách khác nhau nhưng được lắp đặt kết hợp trên cùng một đoạn tuyến ống.

2. Có bắt buộc phải lắp Y strainer trước steam trap không?

Điều này phụ thuộc vào chủng loại bẫy hơi, mức độ sạch của hệ thống đường ống và yêu cầu thiết kế kỹ thuật từ nhà sản xuất. Tuy nhiên, việc lắp đặt thêm thiết bị lọc luôn được khuyến khích để bảo vệ bẫy hơi khỏi các hạt cặn rắn.

3. Mesh của Y strainer nhỏ bao nhiêu cũng tốt phải không?

Không chính xác. Mắt lưới quá nhỏ tuy giữ lại được các hạt cặn li ti nhưng lại làm bề mặt lọc bị bít kín cực kỳ nhanh chóng, dẫn đến tình trạng sụt giảm lưu lượng dòng chảy và đòi hỏi tần suất vệ sinh thủ công quá dày đặc.

4. Y strainer thông thường có dùng trực tiếp cho đường ống hơi được không?

Hoàn toàn có thể, với điều kiện thiết bị được chế tạo bằng các vật liệu chịu nhiệt cao cấp như thép đúc hoặc inox, đồng thời sở hữu thông số áp suất và giới hạn nhiệt độ đáp ứng chính xác tiêu chuẩn kỹ thuật của hệ thống hơi.

5. Bao lâu thì cần thực hiện vệ sinh Y strainer steam trap một lần?

Chu kỳ bảo dưỡng phụ thuộc hoàn toàn vào hàm lượng tạp chất thực tế trong lưu chất, độ tuổi của hệ thống đường ống và điều kiện vận hành cụ thể của nhà máy, thay vì áp dụng một khoảng thời gian cố định cho mọi công trình.

Kết luận

Việc nhận diện và hiểu rõ vai trò của cụm thiết bị bảo vệ kết hợp trong hệ thống hơi giúp các kỹ sư và nhà quản lý tối ưu hóa hiệu suất vận hành toàn diện. Bộ lọc chữ Y đảm nhận nhiệm vụ giữ lại cặn bẩn thô, trong khi bẫy hơi tập trung hoàn toàn vào việc quản lý dòng nước ngưng hiệu quả. Sự kết hợp này chỉ phát huy tối đa công năng khi người vận hành lựa chọn đúng cấp độ mesh, vật liệu chế tạo phù hợp và tuân thủ chặt chẽ các thông số kỹ thuật đặc thù của ngành nhiệt điện công nghiệp.
