Co 21 Ren Trong Là Gì? Kích Thước, Vật Liệu Và Cách Chọn

Trong thi công đường ống dân dụng lẫn công nghiệp, nhu cầu bẻ hướng tuyến ống 90° hoặc 45° tại các vị trí chật hẹp là bài toán rất phổ biến. Khi kết nối cần tính linh hoạt để bảo trì hoặc ghép nối với thiết bị có ren ngoài như vòi nước, van, đồng hồ đo, phụ kiện co 21 ren trở thành giải pháp kỹ thuật hàng đầu.

Tuy nhiên, rất nhiều kỹ sư, thợ thi công và người mua hàng gặp phải rắc rối lớn khi nhầm lẫn giữa đường kính ngoài thực tế của ống và kích thước danh nghĩa của phụ kiện. Chọn sai quy cách, nhầm lẫn tiêu chuẩn ren hay chọn vật liệu không chịu được áp suất môi chất sẽ dẫn đến hậu quả nghiêm trọng: vặn không khớp, cháy ren, rò rỉ rỉ nước liên tục hoặc gây vỡ ống. Bài viết này sẽ phân tích chi tiết từ cấu tạo, vật liệu đến checklist chọn mua co 21 ren chính xác tuyệt đối cho hệ thống của bạn.

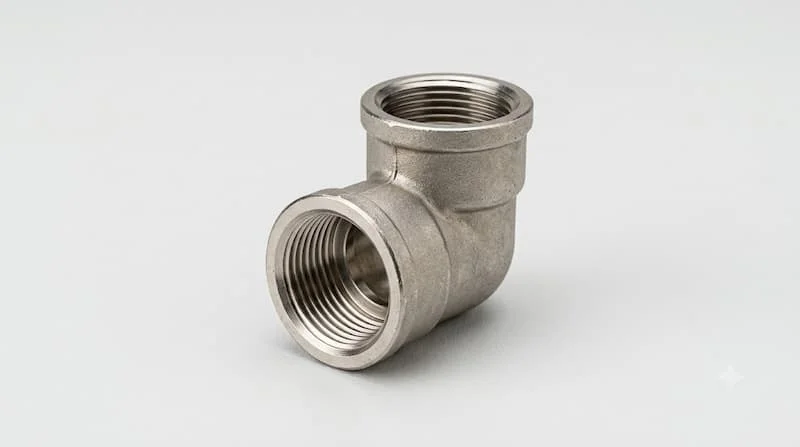

Co 21 ren trong là gì?

Co 21 ren là phụ kiện đường ống dạng góc (thường là 90° hoặc 45°), được thiết kế để chuyển hướng dòng chảy lưu chất và có phần đường kính kết nối gia công rãnh ren ở mặt trong thắt lưng, dùng để vặn nối trực tiếp với đầu ống hoặc phụ kiện có ren ngoài.

Con số "21" trong tên gọi dân dụng tại Việt Nam thường được hiểu là kích thước tương đương với đường kính ngoài danh nghĩa 21mm (tương đương chuẩn phi 21, hay kích thước danh nghĩa DN15 - 1/2 inch). Sự tiện lợi của dòng phụ kiện này nằm ở khả năng tạo ra một mối nối cơ khí kín khít, tháo lắp linh hoạt mà hoàn toàn không cần đến thao tác hàn nhiệt phức tạp.

Để tránh rủi ro khi lắp ráp, người dùng cần phân biệt rõ các biến thể góc nối ren trên thị trường:

• Co 21 ren (Internal Threaded Elbow): Cả hai đầu (hoặc ít nhất một đầu) đều có cấu trúc ren nằm phía bên trong thân phụ kiện.

• Co 21 ren ngoài (External Threaded Elbow): Phần ren được tiện nổi phía ngoài thân co để vặn vào lỗ ren trong của thiết bị.

• Co ren trong - ren ngoài (Co điếu / Street Elbow): Một đầu tích hợp ren trong và đầu còn lại thiết kế ren ngoài, tối ưu không gian đấu nối cực hẹp.

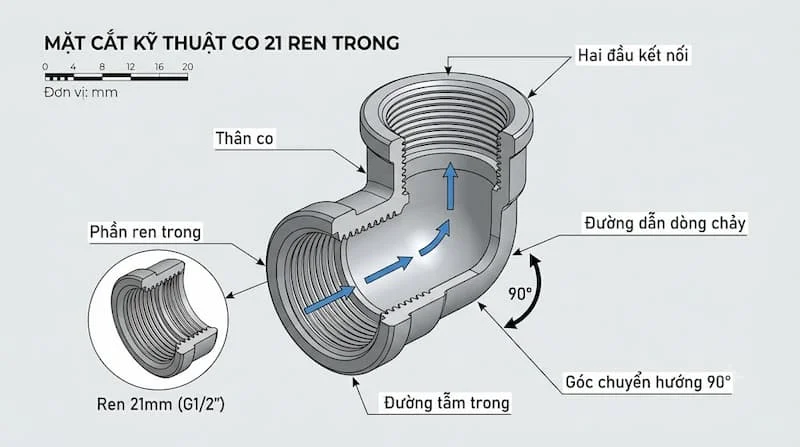

Cấu tạo và nguyên lý hoạt động của co 21 ren trong

Thiết kế của dòng phụ kiện này tập trung vào tính bền vững cơ học và khả năng làm kín. Cấu tạo cơ bản của co 21 ren bao gồm 4 phần chính:

• Thân co (Elbow Body): Được đúc nguyên khối bằng kim loại hoặc nhựa, tạo hình góc uốn cong (phổ biến nhất là 90° hoặc 45°) để định hình lại tuyến dòng chảy.

• Đầu kết nối (Connection Ends): Hai cửa đầu ra/vào được tăng cường độ dày thành ống để chịu được mô-men xoắn khi siết chặt.

• Rãnh ren trong (Internal Threads): Được tiện chính xác theo bước ren tiêu chuẩn ở lòng trong cửa ống, đảm bảo sự ăn khớp hoàn hảo với ren ngoài của thiết bị đối ứng.

• Bề mặt chặn & làm kín (Sealing Surface): Vùng tiếp xúc kết hợp cùng băng tan (cao su non) hoặc keo dán ren để tạo độ kín tuyệt đối dưới áp lực lưu chất.

Nguyên lý hoạt động:

Phụ kiện vận hành dựa trên cơ chế liên kết vặn ren cơ khí. Khi xoay phụ kiện có ren ngoài vào lòng ren trong của co, các bước ren khớp chặt vào nhau, đồng thời ép chặt lớp vật liệu làm kín ở giữa. Lưu chất đi vào một đầu co sẽ bị vách ngăn đúc đổi hướng 90° (hoặc 45°) và thoát ra ở đầu còn lại mà không gặp chướng ngại vật hay làm tổn thất áp suất đáng kể.

Nhờ cấu trúc vặn ren, người bảo trì chỉ cần tháo ngược chiều ren để kiểm tra hoặc thay thế thiết bị mà không ảnh hưởng tới kết cấu đường ống xung quanh. Bạn có thể xem thêm giải pháp kết nối chuyển hướng linh hoạt bằng phụ kiện [chèn link: rắc co 90] cho các vị trí yêu cầu tháo lắp thường xuyên hơn.

Co 21 ren trong có những loại nào?

Để lựa chọn chính xác cho từng loại môi chất, phụ kiện được phân loại rõ ràng theo vật liệu chế tạo, góc uốn và kiểu kết nối:

Phân loại theo vật liệu

• Co 21 ren inox (Inox 304, 316): Khả năng chống ăn mòn hóa chất vượt trội, chịu áp suất cao và nhiệt độ lớn. Rất thích hợp cho các dây chuyền sản xuất thực phẩm, dược phẩm, hóa chất và hệ thống xử lý nước thải công nghiệp.

• Co 21 ren đồng: Có tính kháng khuẩn tự nhiên, dẻo dai, chống chịu ăn mòn tốt trong môi trường nước sạch và nước nóng trung tâm (HVAC).

• Co 21 ren thép (Thép mạ kẽm/Thép đen): Chịu lực cơ học và tải trọng rung lắc tốt, thường dùng trong đường ống khí nén, xăng dầu và PCCC.

• Co 21 ren nhựa (PPR, PVC, HDPE): Trọng lượng nhẹ, giá thành rẻ, không bị gỉ sét, chuyên dùng cho hệ thống cấp thoát nước dân dụng và tưới tiêu nông nghiệp.

Phân loại theo góc uốn

• Co 90° (Co vuông): Loại phổ biến nhất, tạo ra góc bẻ vuông giúp chuyển hướng tuyến ống chạy dọc theo vách tường hoặc góc sàn.

• Co 45° (Lơi ren trong): Dùng để chuyển hướng nhẹ nhàng, giảm tối đa ma sát và độ sụt áp của dòng chảy khi đổi hướng.

Phân loại theo kiểu kết nối

• Ren trong - Ren trong: Cả 2 đầu co đều có rãnh ren trong, dùng để nối 2 đoạn ống ren ngoài.

• Ren trong - Ren ngoài: Kết nối linh hoạt между ống và vòi/van.

• Một đầu ren trong - Một đầu hàn/dán keo: Phổ biến ở các dòng co PPR hoặc PVC (đầu nhựa dán/hàn, đầu đúc cấy ren kim loại).

Thông số kỹ thuật cần kiểm tra khi chọn co 21 ren trong

Khi mua hàng, việc chỉ đọc tên sản phẩm là chưa đủ. Bạn cần thẩm định chính xác bảng thông số kỹ thuật dưới đây từ nhà sản xuất:

Lưu ý kỹ thuật: Đừng bao giờ mặc định áp suất chịu đựng của mọi loại co 21 là như nhau. Một chiếc co inox có thể chịu PN40, nhưng co nhựa uPVC cùng kích thước chỉ chịu được áp lực tối đa PN10.

So sánh co 21 ren trong với các loại co nối ống khác

Dưới đây là bảng so sánh giúp bạn nhận diện chính xác ưu - nhược điểm của co 21 ren so với các giải pháp nối ống thông dụng khác trên thị trường:

Nếu công trình đòi hỏi tính cơ động, thường xuyên bảo trì van hoặc vòi xịt, lựa chọn phụ kiện kết nối ren luôn là giải pháp tiết kiệm chi phí và công sức tối đa. Nếu hệ thống của bạn cần tích hợp các dòng van chuyên dụng tại vị trí rẽ nhánh, hãy tham khảo dòng thiết bị [chèn link: van bi 3 chiều] để có phương án điều phối dòng chảy toàn diện.

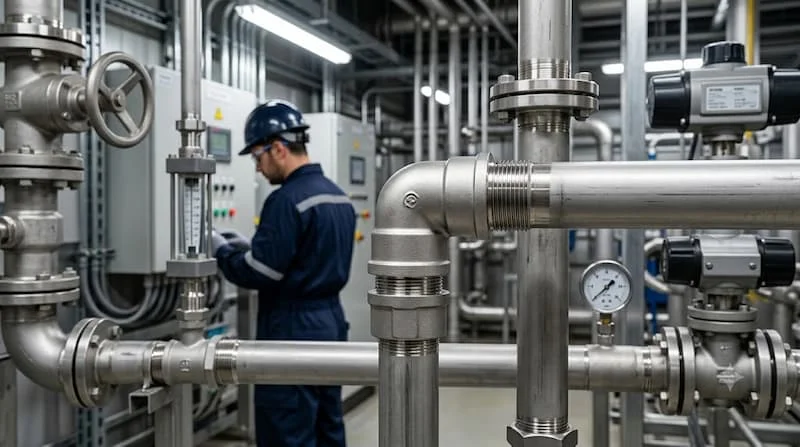

Co 21 ren trong được sử dụng ở đâu?

Sản phẩm xuất hiện phổ biến trong hầu hết các công trình xây dựng và nhà máy công nghiệp:

• Hệ thống cấp nước dân dụng: Nối ống nước âm tường ra vòi rửa chén, vòi hoa sen, bình nóng lạnh hoặc dây cấp nước toilet.

• Hệ thống HVAC & Năng lượng mặt trời: Đổi hướng đường ống nước nóng chịu nhiệt trong các tòa nhà cao tầng.

• Mạng lưới khí nén & Gas: Dẫn khí nén từ máy nén khí tới các vị trí thao tác trong nhà xưởng bằng co kim loại ren trong.

• Đường ống bơm công nghiệp: Lắp đặt tại đầu hút/xả của máy bơm nước để kết nối nhanh với van một chiều hoặc đồng hồ đo áp suất.

Khi nào nên dùng?

• Cần chuyển hướng tuyến ống tại điểm giao góc tường.

• Cần điểm đấu nối linh hoạt để tháo lắp thiết bị định kỳ.

• Không gian thi công không cho phép sử dụng máy hàn nhiệt hoặc máy hàn que.

Khi nào KHÔNG nên dùng?

• Tuyến ống ngầm chôn sâu trong bê tông vĩnh viễn (nên ưu tiên kết nối hàn để tránh nguy cơ rò rỉ theo thời gian).

• Hệ thống dẫn môi chất nguy hiểm có áp suất cực lớn (vượt quá giới hạn PN quy định của tiêu chuẩn ren).

6 sai lầm thường gặp khi chọn co 21 ren trong

1. Chỉ nhìn số "21" mà không đo chân ren thực tế: Nhiều người nhầm giữa đường kính danh nghĩa DN15 (21mm) và các kích thước ren khác, dẫn đến mua về vặn không vừa.

2. Trộn lẫn tiêu chuẩn ren BSP và NPT: Bước ren BSP (chuẩn Châu Âu/Châu Á) có góc đỉnh ren, trong khi NPT (chuẩn Mỹ) có góc và độ dốc khác biệt. Khi vặn cố sẽ làm trầy rãnh ren và gây rò rỉ nước.

3. Chọn sai vật liệu cho môi chất: Dùng co đồng hoặc co nhựa thông thường cho môi trường hơi nóng nhiệt độ cao hoặc hóa chất tẩy rửa mạnh làm phụ kiện bị rỗ và biến dạng.

4. Bỏ qua định mức áp suất và nhiệt độ: Sử dụng co nhựa áp PN10 cho đường ống đầu xả máy bơm áp lực cao PN16 gây ra sự cố nổ vỡ đường ống.

5. Siết ren quá tay bằng mỏ lết: Dùng lực vặn quá mạnh làm nứt thân co (đặc biệt là co nhựa hoặc co đồng đúc mỏng) hoặc xé rách lớp cao su non làm kín.

6. Sử dụng vật liệu làm kín không phù hợp: Dùng keo dán ống nhựa cho ren kim loại, hoặc quên quấn băng tan (cao su non) trước khi vặn ren.

Cách chọn co 21 ren trong đúng cho hệ thống

Để đảm bảo hệ thống vận hành an toàn và không gặp sự cố, bạn chỉ cần tuân thủ Checklist 7 bước chuẩn kỹ thuật sau:

• Bước 1: Xác định chính xác đường kính ống: Kiểm tra thông số ống hiện hữu, đảm bảo chuẩn kết nối là DN15 (1/2" - phi 21).

• Bước 2: Xác định kiểu ren cần mua: Kiểm tra đầu ống chờ là ren ngoài hay ren trong để chọn đúng co 21 ren trong hay co ren trong - ngoài.

• Bước 3: Kiểm tra tiêu chuẩn bước ren: Xác định hệ thống đang dùng chuẩn ren BSPT, BSPP hay NPT.

• Bước 4: Lựa chọn vật liệu tối ưu: Chọn Inox cho hóa chất/thực phẩm; Đồng cho nước sạch/HVAC; Nhựa cho sinh hoạt giá rẻ.

• Bước 5: Thẩm định thông số áp suất & nhiệt độ: So sánh áp lực vận hành thực tế của hệ thống với chỉ số PN ghi trên catalogue sản phẩm.

• Bước 6: Chọn góc bẻ hướng: Lựa chọn góc uốn 90° cho góc vuông hoặc góc 45° cho góc vát nhẹ.

• Bước 7: Kiểm tra ngoại quan sản phẩm trước khi lắp: Rãnh ren phải sắc nét, không gờ bavia, không bị nứt vỡ thân đúc.

Hướng dẫn lắp đặt và lưu ý khi sử dụng co 21 ren trong

Quy trình lắp đặt tiêu chuẩn 5 bước:

1. Vệ sinh: Dùng khăn sạch lau khô và loại bỏ hoàn toàn cát bẩn, mạt sắt bám trên rãnh ren trong của co và ren ngoài của ống.

2. Quấn vật liệu làm kín: Quấn cao su non (băng tan) quanh đầu ren ngoài theo chiều kim đồng hồ từ 5 - 8 vòng. Đối với đường ống hóa chất/khí nén, nên dùng keo khóa ren chuyên dụng.

3. Vặn tay ban đầu: Đưa co 21 ren trong vào đầu ống, xoay bằng tay theo chiều kim đồng hồ ít nhất 2 - 3 vòng để đảm bảo ren đã ăn khớp chuẩn xác, không bị lệch trục.

4. Siết chặt bằng dụng cụ: Dùng cờ-lê hoặc mỏ lết vừa vặn để siết nhẹ nhàng. Dừng lực ngay khi cảm thấy vừa đủ độ chặt (thường từ 1.5 - 2 vòng sau khi vặn tay).

5. Kểm tra rò rỉ: Thử áp lực nước hoặc khí nén trong 15 - 30 phút. Nếu phát hiện rấm rỉ, siết nhẹ thêm 1/4 vòng.

Lưu ý quan trọng:

• Không bao giờ dùng lực vặn cưỡng bức khi bước ren bị lệch.

• Không tái sử dụng phụ kiện đã bị mòn hoặc cháy rãnh ren.

• Đối với co nhựa cấy ren kim loại, không quấn cao su non quá dày vì lực ép nở có thể làm xé vỡ phần nhựa bao quanh.

Câu hỏi thường gặp về co 21 ren

1. Co 21 ren là gì?

Là phụ kiện nối ống dạng góc uốn, có phần ren gia công bên trong lòng cửa ống, dùng để đổi hướng dòng chảy 90° hoặc 45° và kết nối với các thiết bị có ren ngoài kích thước DN15 (phi 21).

2. Co 21 ren có phải luôn luôn bẻ góc 90° không?

Không. Mặc dù góc 90° là dạng phổ biến nhất trên thị trường, người dùng vẫn có thể lựa chọn co 21 dạng góc 45° (gọi là lơi ren trong hay chếch ren trong) cho các kịch bản chuyển hướng tuyến ống vát nhẹ.

3. Nên chọn co 21 ren trong bằng inox hay bằng đồng?

Điều này phụ thuộc vào môi chất vận hành. Co đồng phù hợp cho hệ thống cấp nước sinh hoạt và nước nóng nhờ độ dẻo và kháng khuẩn. Co inox 304/316 vượt trội hoàn toàn về khả năng chống ăn mòn hóa chất, chịu nhiệt và chịu áp suất cao trong công nghiệp.

4. Có thể nối ren chuẩn BSP vào ren chuẩn NPT được không?

Không nên. Dù cùng kích thước 1/2 inch, hai chuẩn ren này khác nhau về góc đỉnh ren và độ dốc đường bước ren. Việc cố tình vặn chặt sẽ làm hỏng rãnh ren và gây rò rỉ lưu chất.

5. Làm sao để chọn đúng co 21 ren trong mà không bị rò rỉ?

Bạn cần xác định đúng 4 yếu tố cốt lõi: Kích thước chuẩn DN15, đúng tiêu chuẩn bước ren (BSP/NPT), vật liệu tương thích với môi chất và quấn băng tan/keo dán ren đúng kỹ thuật trước khi siết.

Co 21 ren trong – Chọn đúng để hệ thống vận hành ổn định

Phụ kiện co 21 ren đóng vai trò cực kỳ quan trọng trong việc đảm bảo sự liền mạch, linh hoạt và độ kín khít cho các góc rẽ của hệ thống đường ống. Việc lựa chọn đúng sản phẩm không đơn thuần dừng lại ở kích thước danh nghĩa, mà đòi hỏi sự tính toán đồng bộ về tiêu chuẩn ren, vật liệu cấu thành, giới hạn nhiệt áp và kỹ thuật lắp đặt thực tế co 21 ren trong.
