T chữ y là gì?

T chữ Y là gì? Trong quá trình thi công, lắp đặt hoặc bảo trì hệ thống cấp nước dân dụng, mạng lưới HVAC hay các đường ống công nghiệp khép kín, kỹ sư và thợ lắp đặt thường xuyên phải đối mặt với những vị trí cần chia một đường ống thành hai nhánh nhỏ, kết nối thêm một nhánh phụ vào tuyến chính, thay đổi hướng phân bố lưu chất hoặc gom nhiều tuyến ống lại với nhau. Do quan sát bằng mắt thường thấy có ba đầu kết nối, nhiều người thường gọi chung các phụ kiện này bằng những cái tên thông dụng như tê, cút chia, nối ba ngã hay tê chữ y.

Tuy nhiên, việc lựa chọn phụ kiện theo cảm tính mà không kiểm tra kỹ thông số kỹ thuật có thể dẫn đến hậu quả nghiêm trọng: sản phẩm mua về không thể lắp vừa vặn với đường ống, hướng nhánh bị lệch gây cản trở dòng chảy, hoặc bắt buộc phải cắt gọt, mua thêm các phụ kiện chuyển đổi tốn kém. Trên thực tế, tê chữ y không chỉ khác biệt với tê chữ T truyền thống về mặt hình dáng, mà góc phân nhánh và kết cấu cấu tạo của nó còn ảnh hưởng trực tiếp đến không gian bố trí và khả năng lưu thông của dòng lưu chất trong toàn bộ hệ thống.

Kiến thức nền về T chữ y

T chữ y là gì?

T chữ y (hay còn gọi là tê chữ y, nối chữ y, khớp nối chữ y, y fitting) là phụ kiện đường ống cơ khí sở hữu ba đầu kết nối, trong đó nhánh phụ được thiết kế bố trí theo một góc nghiêng nhất định tạo thành hình dáng tương tự chữ Y. Phụ kiện này đóng vai trò then chốt trong việc kết nối hoặc phân chia dòng chảy của đường ống theo hướng nhánh phù hợp với bản vẽ thiết kế thực tế của công trình.

Cần lưu ý rằng không phải mọi sản phẩm có ba đầu kết nối đều giống nhau. Khi lựa chọn và ứng dụng, người dùng cần phân biệt rõ ràng các tiêu chí như góc nghiêng của nhánh, kích thước đường kính của từng đầu nối, vật liệu chế tạo và kiểu kết nối cơ khí tương thích.

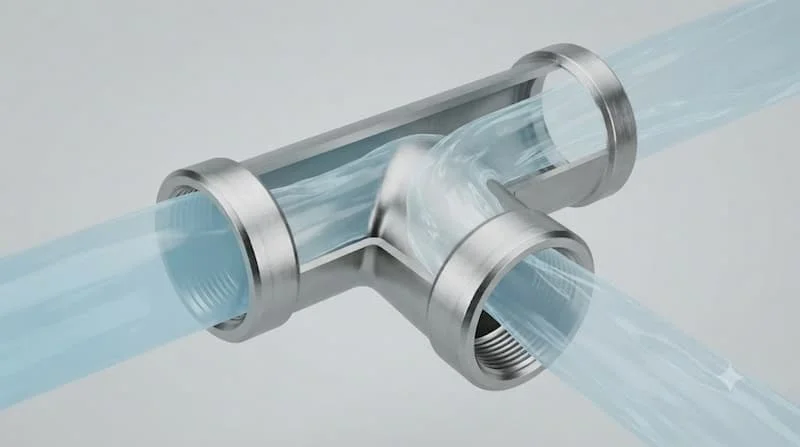

Nguyên lý phân nhánh của tê chữ y

Về mặt vận hành, tê chữ y hoạt động dựa trên cấu trúc liên kết ba hướng dòng chảy: lưu chất từ đường ống chính đi vào vị trí giao nhau, sau đó được phân phối theo góc nghiêng sang đường ống tiếp theo hoặc nhánh phụ. Điểm khác biệt lớn nhất là nhánh nghiêng này giúp giảm thiểu sự đột ngột của dòng chảy so với tê chữ T có nhánh vuông góc 90 độ.

Bản chất đây là một phụ kiện kết nối thụ động, không đóng vai trò tạo áp lực hay điều khiển lưu lượng dòng chảy. Chức năng chính của nó là liên kết các đoạn ống, tạo điểm phân nhánh và định hướng không gian tuyến ống. Sự phân bố lưu lượng thực tế qua các nhánh sẽ chịu chi phối bởi áp suất hệ thống, độ chênh áp, đường kính ống, chiều dài đoạn tuyến và các thiết bị van khóa đi kèm.

Phân tích chuyên sâu

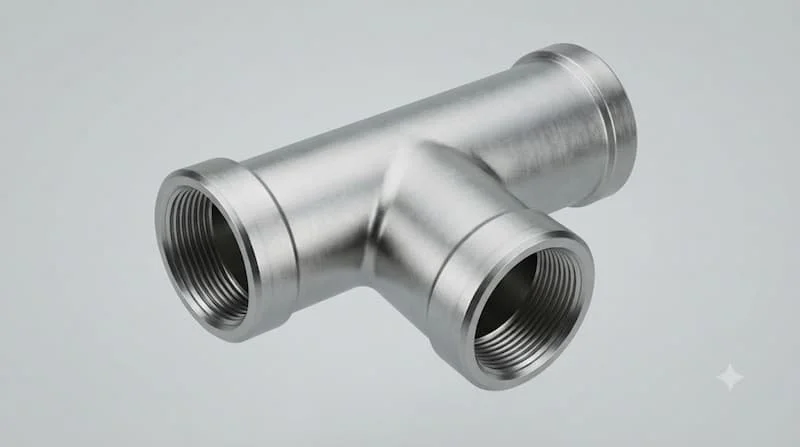

Cấu tạo cơ bản của tê chữ y

Hai đầu chính

Đảm nhận nhiệm vụ kết nối trực tiếp với tuyến đường ống chính, có thể được thiết kế dạng đồng tâm cùng kích thước hoặc thay đổi kích thước tùy thuộc vào yêu cầu thuỷ lực của hệ thống.

Nhánh nghiêng

Là dấu hiệu nhận diện đặc trưng của tê chữ y. Bộ phận này được thiết kế với một góc nghiêng cụ thể hướng dòng chảy ra phía ngoài, ảnh hưởng trực tiếp đến không gian lắp đặt và tốc độ chuyển hướng của lưu chất.

Phần kết nối

Tùy theo vật liệu và tiêu chuẩn kỹ thuật, cấu trúc kết nối có thể là ren trong/ren ngoài, đầu hàn giáp mép, hàn socket hoặc mối nối dán keo đối với các dòng ống nhựa chuyên dụng.

Các loại tê chữ y phổ biến

Phân loại theo vật liệu

• Tê chữ y inox: Giải pháp cao cấp chuyên dụng cho các môi trường đòi hỏi độ bền cơ học cao và khả năng chống ăn mòn hóa chất vượt trội.

• Tê chữ y thép: Thường được ứng dụng trong các hệ thống đường ống công nghiệp chịu áp lực và nhiệt độ khắc nghiệt.

• Tê chữ y nhựa: Rất phổ biến trong các hệ thống cấp thoát nước dân dụng, xử lý nước thải và đường ống dẫn hóa chất nồng độ nhẹ phù hợp với đặc tính vật liệu.

Phân loại theo kiểu kết nối

Đa dạng với các chủng loại như tê chữ y ren, tê chữ y hàn, hoặc dán keo đối với ống nhựa PVC/PPR.

Phân loại theo kích thước nhánh

• Tê chữ y đều: Ba đầu kết nối có cùng một kích thước đường kính danh nghĩa.

• Tê chữ y giảm: Có một hoặc nhiều nhánh sở hữu kích thước nhỏ hơn, chuyên dùng để kết nối chuyển đổi từ tuyến ống chính lớn sang nhánh phụ nhỏ hơn.

Những thông số quan trọng khi chọn tê chữ y

• Kích thước danh nghĩa (DN, Phi, Inch): Phản ánh quy cách đường kính cơ bản của phụ kiện, cần được đo đạc chính xác thay vì gọi chung chung.

• Kích thước từng đầu (A x A x B): Cần quy định rõ ràng đường kính của hai đầu chính và nhánh phụ B để tránh tình trạng nhầm lẫn khi đặt hàng.

• Góc phân nhánh: Góc nghiêng của nhánh phụ quyết định không gian lắp đặt thực tế và mức độ tổn thất áp suất của dòng chảy khi chuyển hướng.

• Vật liệu và kiểu kết nối: Phải chọn lựa đồng bộ với hệ thống đường ống hiện hữu (ren, hàn, keo) để đảm bảo độ kín khít và chịu áp lực an toàn.

T chữ y khác gì với tê chữ T?

Việc thay thế tùy tiện giữa hai loại phụ kiện này là sai lầm lớn. Do hướng nhánh và ảnh hưởng đến không gian đường ống hoàn toàn khác nhau, kỹ sư bắt buộc phải tuân thủ nghiêm ngặt theo bản vẽ thiết kế kỹ thuật.

Ứng dụng thực tế

Tê chữ y được sử dụng khi nào?

• Khi cần tạo nhánh nghiêng: Ứng dụng hoàn hảo trong các hệ thống yêu cầu tuyến nhánh phụ không đi vuông góc với đường ống chính, giúp dòng chảy chuyển hướng mượt mà hơn.

• Trong hệ thống cấp nước và thoát nước: Dùng để phân phối dòng nước, gom nước thải từ nhiều hướng về đường ống trục chính mà không gây ứ đọng dòng chảy.

• Trong dây chuyền công nghiệp: Lắp đặt tại các vị trí phân chia lưu chất hóa chất, khí nén hoặc dầu nhờn tùy thuộc vào yêu cầu kỹ thuật của hệ thống.

Những sai lầm thường gặp khi chọn tê chữ y

• Sai lầm 1: Chỉ kiểm tra kích thước đường ống chính mà quên mất nhánh phụ. Dẫn đến việc mua phụ kiện có kích thước nhánh không khớp với tuyến ống kết nối.

• Sai lầm 2: Nhầm lẫn giữa tê chữ y và tê chữ T. Lắp đặt sai hướng nhánh, gây vướng víu không gian và làm thay đổi đột ngột hướng dòng chảy.

• Sai lầm 3: Chọn sai vật liệu chế tạo. Dùng ống nhựa cho hệ thống áp lực cao hoặc dùng thép thường cho môi trường hóa chất ăn mòn mạnh.

• Sai lầm 4: Không kiểm tra kiểu kết nối cơ khí. Mua nhầm đầu ren trong khi hệ thống yêu cầu mối nối hàn hoặc dán keo.

• Sai lầm 5: Bỏ qua việc tính toán không gian lắp đặt. Nhánh nghiêng của tê chữ y chiếm không gian đặc thù, dễ va chạm với tường, sàn hoặc các tuyến ống lân cận nếu không đo đạc trước.

Hướng dẫn / Checklist

Cách chọn tê chữ y phù hợp

1. Bước 1: Xác định rõ mục đích sử dụng: Làm rõ nhu cầu hệ thống là chia dòng, kết nối nhánh phụ hay ghép tuyến ống.

2. Bước 2: Xác định kích thước cả ba đầu (A x A x B): Ghi chú chi tiết đường kính từng đầu nối, đặc biệt chú ý đến kích thước nhánh phụ.

3. Bước 3: Kiểm tra góc nhánh: Đảm bảo góc nghiêng của phụ kiện tương thích hoàn hảo với không gian và hướng đi của đường ống.

4. Bước 4: Lựa chọn vật liệu tối ưu: Căn cứ vào tính chất lưu chất, nhiệt độ và mức áp suất làm việc để chọn inox, thép hay nhựa.

5. Bước 5: Kiểm tra kiểu kết nối: Đối chiếu kỹ lưỡng phương thức nối ren, hàn hay dán keo với hệ thống hiện tại.

6. Bước 6: Khảo sát không gian thực tế: Đảm bảo khu vực lắp đặt đủ khoảng trống để thao tác thi công nhánh nghiêng.

Checklist trước khi mua tê chữ y

• [ ] Đã xác định đúng mục đích phân nhánh của hệ thống.

• [ ] Đã phân biệt rõ ràng giữa tê chữ y và tê chữ T.

• [ ] Đã kiểm tra kích thước chuẩn xác của cả ba đầu kết nối (A x A x B).

• [ ] Đã xác định đúng góc nhánh nghiêng phù hợp.

• [ ] Đã lựa chọn vật liệu thân phụ kiện tối ưu (inox, thép, nhựa).

• [ ] Đã kiểm tra kỹ kiểu kết nối (ren, hàn, keo).

• [ ] Đã đánh giá giới hạn áp suất và nhiệt độ làm việc.

• [ ] Đã kiểm tra không gian lắp đặt thực tế tại công trình.

• [ ] Đã đối chiếu hoàn toàn với quy cách đường ống hiện hữu.

FAQ – Câu hỏi thường gặp

1. T chữ y thực chất là gì?

T chữ y là một dạng phụ kiện đường ống có ba đầu kết nối, trong đó một nhánh được bố trí theo góc nghiêng đặc thù tạo hình dáng giống chữ Y, chuyên dùng để phân chia hoặc kết nối các tuyến ống theo hướng phù hợp.

2. T chữ y khác biệt thế nào so với tê chữ T?

Sự khác biệt lớn nhất nằm ở góc độ của nhánh rẽ. Tê chữ y có nhánh phụ đặt theo góc nghiêng giúp dòng chảy chuyển hướng mượt hơn, trong khi tê chữ T sở hữu nhánh phụ vuông góc 90 độ so với đường ống chính.

3. T chữ y hiện nay được sản xuất từ những vật liệu gì?

Tùy thuộc vào nhu cầu ứng dụng thực tế trên thị trường, tê chữ y có thể được chế tạo từ inox cao cấp, thép chịu lực hoặc các loại nhựa kỹ thuật (như PVC, PPR) phù hợp với từng hệ thống.

4. Khi đặt mua tê chữ y cần cung cấp những thông tin gì cho nhà cung cấp?

Bạn cần cung cấp cụ thể kích thước của cả ba đầu kết nối (dạng A x A x B), chất liệu sản phẩm, kiểu kết nối (ren/hàn/keo), góc nhánh, loại lưu chất và các điều kiện vận hành như áp suất, nhiệt độ.

5. Có thể dùng tê chữ y để thay thế cho tê chữ T không?

Không nên thay thế tùy tiện chỉ vì cả hai đều có ba đầu kết nối. Việc thay thế phải dựa trên yêu cầu kỹ thuật của bản vẽ, hướng nhánh và đặc thù không gian lắp đặt thực tế của hệ thống đường ống.

Kết luận

Tê chữ y là phụ kiện cơ khí vô cùng hữu ích khi hệ thống đường ống đòi hỏi sự phân nhánh theo hướng nghiêng nhằm tối ưu hóa dòng chảy. Tuy nhiên, việc lựa chọn sản phẩm không bao giờ nên dựa vào cảm tính hay hình dáng bên ngoài. Kỹ sư và người mua cần đánh giá đồng bộ các yếu tố từ kích thước ba đầu, góc nhánh, vật liệu, kiểu kết nối cho đến điều kiện áp suất và nhiệt độ vận hành.
