Flange Y strainer là gì?

Flange Y strainer là gì? Trong các hệ thống cấp nước, mạng lưới HVAC, đường ống hơi, dầu hay các dây chuyền chất lỏng công nghiệp khép kín, các sự cố vận hành tốn kém thường bắt nguồn từ những hạt cặn nhỏ bé trôi nổi bên trong dòng chảy. Những tạp chất này có thể xuất phát từ quá trình gỉ sét tự nhiên của đường ống theo thời gian, cặn xỉ hàn sót lại sau khi thi công, mạt kim loại, các hạt cát mịn hoặc tạp chất rắn lẫn trong lưu chất.

Khi các tác nhân này tự do di chuyển, chúng sẽ nhanh chóng tấn công và xâm nhập vào các thiết bị đắt tiền phía sau như máy bơm công nghiệp, van điện từ, van điều khiển tự động, đồng hồ đo lưu lượng hay các thiết bị trao đổi nhiệt nhạy cảm. Để ngăn chặn thảm họa này, flange y strainer (van lọc chữ Y) được lắp đặt như một thiết bị lọc cơ học đặt trực tiếp trên đường ống nhằm giữ lại triệt để các hạt rắn trước khi chúng kịp gây hại. Tuy nhiên, việc lựa chọn một thiết bị van lọc chữ Y phù hợp không chỉ đơn thuần là chọn đúng kích thước đường kính, mà còn đòi hỏi sự cân nhắc khắt khe về tiêu chuẩn mặt bích, áp suất làm việc và vật liệu chế tạo tương thích.

Kiến thức nền Flange Y strainer

Flange Y strainer là gì?

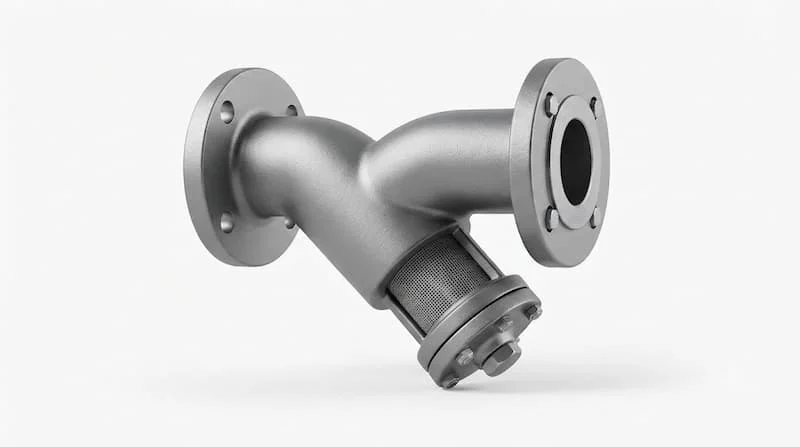

Flange y strainer (hay còn gọi là van lọc chữ Y mặt bích, lọc chữ Y nối bích) là dòng thiết bị lọc cơ học có hình dáng kết cấu dạng chữ Y, được kết nối chắc chắn với hệ thống đường ống thông qua các mặt bích ở hai đầu. Thiết bị này sử dụng một bộ phận lưới lọc (screen) bố trí bên trong nhánh chéo để giữ lại cặn bẩn, rác thải và các hạt rắn lơ lộn trong dòng lưu chất, giúp bảo vệ an toàn tuyệt đối cho van, máy bơm và các thiết bị quan trọng phía sau.

Trong các tài liệu kỹ thuật và thương mại quốc tế, sản phẩm thường được biết đến với nhiều tên gọi tương đương như flanged y strainer, y strainer flange type, hay y filter flange connection. Dù tên gọi có đôi chút khác biệt về cách diễn đạt, cấu trúc cốt lõi và nguyên lý vận hành của chúng đều tuân theo các tiêu chuẩn kỹ thuật cơ khí chung của hệ thống đường ống áp lực.

Nguyên lý hoạt động của van lọc chữ Y mặt bích

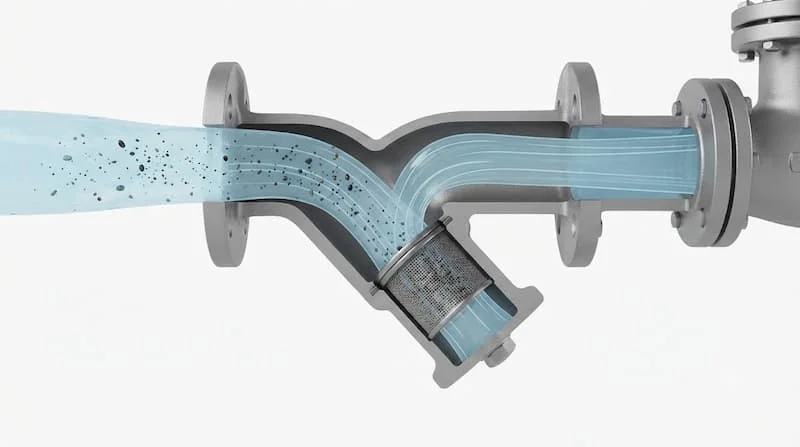

Quy trình vận hành của thiết bị diễn ra hoàn toàn tự động theo dòng chảy của lưu chất. Khi dòng chất lỏng hoặc khí đi vào đầu vào, nó buộc phải đi qua thân van lọc chữ Y mặt bích và xuyên qua lớp lưới lọc chuyên dụng bên trong. Tại đây, các hạt rắn có kích thước lớn hơn mắt lưới sẽ bị giữ lại và rơi xuống phần nhánh chữ Y trũng xuống bên dưới, trong khi dòng lưu chất sạch sẽ tiếp tục đi qua đường ống để đến các thiết bị tiếp theo.

Thiết kế hình chữ Y không phải ngẫu nhiên mà được tối ưu hóa theo cơ học chất lỏng. Cấu trúc này vừa tạo ra một khoang chứa đủ rộng để tích tụ cặn bẩn mà không làm cản trở lớn đến dòng chảy chính, vừa hỗ trợ kỹ thuật viên dễ dàng tháo phần nắp bịt để rút lưới lọc ra vệ sinh, đồng thời duy trì thiết kế gọn gàng, linh hoạt cho phép lắp đặt theo cả phương ngang hoặc phương đứng tùy thuộc vào đặc thù thực tế của công trình.

Phân tích chuyên sâu

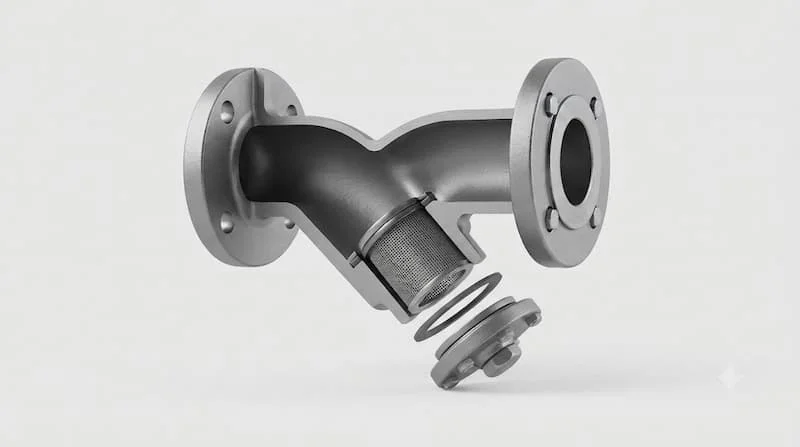

Cấu tạo cơ bản của van lọc chữ Y mặt bích

Thân van chữ Y

Là khung xương chịu lực chính bao gồm đầu vào, đầu ra và nhánh chữ Y chứa bộ phận lọc. Các vật liệu chế tạo thân phổ biến bao gồm gang, gang cầu, thép carbon hoặc inox cao cấp, đảm bảo khả năng chịu đựng điều kiện vận hành khắc nghiệt.

Lưới lọc (screen)

Là linh kiện quyết định trực tiếp đến hiệu quả giữ cặn của thiết bị. Các thông số kỹ thuật cốt lõi cần quan tâm bao gồm kích thước mắt lưới (mesh), đường kính lỗ lọc, vật liệu chế tạo (thường là inox) và tổng diện tích bề mặt lọc.

Nắp bịt hoặc cap

Được gắn chặt vào nhánh chéo của chữ Y, cho phép kỹ thuật viên tháo rời để lấy lưới lọc ra xả cặn, vệ sinh hoặc kiểm tra định kỳ mà không cần phải cắt hàn hay tháo toàn bộ thân van khỏi hệ thống đường ống.

Gioăng làm kín

Đảm nhiệm vai trò duy trì độ kín khít tuyệt đối tại vị trí khớp nối giữa nắp và thân van, ngăn chặn hoàn toàn hiện tượng rò rỉ lưu chất ra môi trường bên ngoài dưới áp suất cao.

Kết nối mặt bích

Đây là đặc điểm kỹ thuật phân biệt rõ rệt giữa van lọc chữ Y mặt bích và dòng lọc chữ Y nối ren. Kỹ sư bắt buộc phải kiểm tra kỹ kích thước danh nghĩa (DN), tiêu chuẩn mặt bích, áp suất danh nghĩa và số lượng lỗ bulong để đảm bảo sự đồng bộ hoàn hảo.

Các loại van lọc chữ Y mặt bích phổ biến

Phân loại theo vật liệu

• Van lọc chữ Y mặt bích gang/gang cầu: Giải pháp kinh tế và phổ biến, thường được ứng dụng rộng rãi trong các hệ thống cấp nước sạch, mạng lưới HVAC và các hệ thống tiện ích dân dụng/công nghiệp nhẹ.

• Van lọc chữ Y mặt bích thép carbon: Chuyên dùng cho các hệ thống có áp suất và nhiệt độ làm việc cao hơn, đòi hỏi độ bền cơ học lớn như đường ống hơi nóng hoặc dầu truyền nhiệt.

• Van lọc chữ Y mặt bích inox: Sự lựa chọn hàng đầu cho các môi trường có tính ăn mòn cao, hóa chất hoặc các hệ thống đòi hỏi tiêu chuẩn vệ sinh khắt khe.

Phân loại theo tiêu chuẩn mặt bích

Sản phẩm được chia thành các dòng theo tiêu chuẩn quốc tế như JIS (Nhật Bản), DIN/EN (Châu Âu) hoặc ANSI/ASME (Mỹ). Đây là yếu tố sống còn vì hai thiết bị có cùng đường kính DN nhưng khác tiêu chuẩn mặt bích sẽ tuyệt đối không thể lắp ghép trực tiếp với nhau.

Phân loại theo áp suất

Tùy thuộc vào thiết kế trạm bơm và hệ thống, thiết bị có các định mức áp suất phổ biến như PN10, PN16, Class 150 hoặc cao hơn. Tuyệt đối không chọn mua thiết bị chỉ dựa vào kích thước DN mà bỏ qua giới hạn chịu áp.

Thông số kỹ thuật quan trọng khi chọn van lọc chữ Y mặt bích

• Kích thước DN: Xác định đường kính danh nghĩa của đường ống (ví dụ DN50, DN80, DN100, DN150...). Thiết bị van lọc chữ Y mặt bích thường phải có kích thước DN tương thích hoàn hảo với kích thước ống, trừ khi hệ thống có thiết kế thuỷ lực thu/phóng cỡ riêng biệt.

• Tiêu chuẩn mặt bích: Phải đối chiếu chính xác hệ tiêu chuẩn (JIS, DIN, ANSI), đường kính ngoài mặt bích (OD), đường kính tâm lỗ bu lông (PCD), số lượng lỗ và đường kính lỗ bu lông.

• Mesh hoặc cấp độ lọc: Chọn mật độ mắt lưới phù hợp với kích thước cặn bẩn cần chặn và đặc tính thiết bị cần bảo vệ. Tránh sai lầm chọn lưới quá mịn gây tắc nghẽn nhanh và làm sụt giảm lưu lượng nghiêm trọng.

• Áp suất và nhiệt độ làm việc: Kiểm tra giới hạn áp suất vận hành (working pressure), định mức áp suất (pressure rating) và dải nhiệt độ cho phép của cả thân van, lưới lọc lẫn gioăng làm kín để đảm bảo an toàn tuyệt đối.

Flange Y strainer khác gì với Y strainer nối ren?

Lý do van lọc chữ Y mặt bích được ưu tiên tuyệt đối trong các nhà máy và hệ thống công nghiệp lớn nằm ở khả năng chịu áp lực cao, kết cấu mặt bích vững chắc giúp việc tháo lắp, bảo dưỡng các đường ống cỡ lớn trở nên an toàn và khả thi hơn rất nhiều so với kiểu nối ren thông thường.

Ứng dụng thực tế

Van lọc chữ Y mặt bích được sử dụng khi nào?

• Trước máy bơm công nghiệp: Lắp đặt ở đường ống hút hoặc đẩy nhằm ngăn chặn triệt để cặn bẩn, rác thô lọt vào buồng bơm, bảo vệ cánh quạt khỏi bị mài mòn, kẹt cứng và hư hỏng nặng.

• Trước van điều khiển và van điện từ: Giúp loại bỏ các hạt rắn có thể làm kẹt đĩa van, cản trở hành trình đóng mở hoặc phá hủy bề mặt làm kín, đảm bảo van luôn vận hành kín khít và chính xác.

• Trong hệ thống HVAC và đường ống tuần hoàn: Giúp lọc sạch gỉ sét, cặn bẩn bong tróc từ đường ống dài, bảo vệ các thiết bị trao đổi nhiệt, chiller và dàn lạnh hoạt động bền bỉ.

• Hệ thống xử lý nước và chất lỏng công nghiệp: Đóng vai trò là thiết bị tiền xử lý cơ học không thể thiếu trong mọi dây chuyền kỹ thuật khép kín.

Những sai lầm thường gặp khi sử dụng flange y strainer

• Sai lầm 1: Chỉ chọn đúng DN nhưng sai tiêu chuẩn mặt bích. Mua thiết bị có cùng đường kính danh nghĩa nhưng lệch tiêu chuẩn (ví dụ JIS và DIN), dẫn đến không thể xỏ bu lông lắp ghép tại công trình.

• Sai lầm 2: Lựa chọn lưới lọc có độ mịn (mesh) quá nhỏ so với thực tế. Khiến cặn bẩn lấp đầy bề mặt chỉ sau thời gian ngắn, làm tăng đột biến tổn thất áp suất và làm tê liệt lưu lượng nước cấp.

• Sai lầm 3: Lắp đặt ngược chiều dòng chảy. Bỏ qua mũi tên chỉ hướng dòng chảy (flow direction) đúc nổi trên thân van, khiến hiệu suất lọc bị vô hiệu hóa hoàn toàn.

• Sai lầm 4: Hoàn toàn bỏ quên kế hoạch kiểm tra và vệ sinh định kỳ. Để cặn bẩn tích tụ nghẹt cứng trong lưới lọc, làm tăng chênh áp đột ngột và làm suy giảm hiệu suất toàn bộ hệ thống.

Hướng dẫn / Checklist

Cách chọn van lọc chữ Y mặt bích phù hợp

1. Bước 1: Xác định chính xác kích thước đường ống: Kiểm tra đường kính danh nghĩa (DN) thực tế của hệ thống đường ống cần lắp đặt.

2. Bước 2: Xác định tiêu chuẩn mặt bích tương thích: Đối chiếu rõ hệ thống tiêu chuẩn mặt bích đang dùng tại công trình (JIS10K, DIN PN16, ANSI 150...).

3. Bước 3: Phân tích đặc tính lưu chất: Xác định rõ lưu chất là nước sạch, nước thải, hơi nóng, dầu hay hóa chất để chọn vật liệu thân van phù hợp.

4. Bước 4: Kiểm tra giới hạn áp suất và nhiệt độ: Đảm bảo chỉ số áp suất định mức (PN/Class) và dải nhiệt độ vận hành của thiết bị đáp ứng an toàn điều kiện thực tế.

5. Bước 5: Lựa chọn cấp độ lưới lọc (mesh): Căn cứ vào kích thước cặn dự kiến và yêu cầu bảo vệ của thiết bị phía sau để chọn mesh tối ưu, tránh bị nghẹt quá nhanh.

6. Bước 6: Kiểm tra không gian bảo trì: Đảm bảo khu vực lắp đặt có đủ khoảng trống phía dưới nhánh chữ Y để thuận tiện cho việc tháo nắp và rút lưới lọc ra vệ sinh định kỳ.

Checklist trước khi mua van lọc chữ Y mặt bích

• [ ] Đã xác định đúng kích thước DN của đường ống.

• [ ] Đã kiểm tra chuẩn xác tiêu chuẩn mặt bích (JIS, DIN, ANSI).

• [ ] Đã xác định rõ cấp áp suất PN hoặc Class phù hợp.

• [ ] Đã nắm rõ đặc tính và nhiệt độ của lưu chất vận hành.

• [ ] Đã chọn đúng thông số Mesh lưới lọc cho hệ thống.

• [ ] Đã lựa chọn vật liệu thân van (gang, thép, inox) tối ưu.

• [ ] Đã kiểm tra không gian thao tác thực tế để tháo lắp lưới.

• [ ] Đã chuẩn bị sẵn phương án và lịch trình vệ sinh định kỳ.

FAQ – Câu hỏi thường gặp

1. Flange y strainer thực chất là gì?

Flange y strainer là thiết bị lọc cặn chữ Y kết nối bằng mặt bích chuyên dụng, có nhiệm vụ giữ lại các hạt rắn, rác thải trong dòng lưu chất để bảo vệ an toàn cho các thiết bị công nghiệp phía sau.

2. Van lọc chữ Y mặt bích khác biệt thế nào với Y strainer nối ren?

Điểm khác biệt cốt lõi nằm ở kiểu kết nối cơ khí. Trong khi van lọc chữ Y mặt bích sử dụng mặt bích chắc chắn phù hợp cho đường ống trung bình và lớn, loại nối ren lại dùng bước ren và chỉ thích hợp cho các đường ống quy mô nhỏ.

3. Làm thế nào để chọn đúng thông số Mesh cho van lọc chữ Y mặt bích?

Chỉ số Mesh nên được lựa chọn dựa trên kích thước cặn bẩn thực tế có trong hệ thống và mức độ tinh lọc mà thiết bị phía sau yêu cầu. Tránh dùng lưới quá mịn nếu không cần thiết vì sẽ làm tăng nguy cơ tắc nghẽn và sụt giảm áp suất dòng chảy.

4. Van lọc chữ Y mặt bích có bắt buộc phải vệ sinh định kỳ không?

Có. Cặn bẩn và tạp chất sẽ tích tụ dần bên trong lưới lọc theo thời gian vận hành. Người dùng cần kiểm tra, tháo nắp và xả cặn định kỳ dựa trên thực trạng chênh áp và lưu lượng của hệ thống.

5. Các mặt bích cùng kích thước DN có chắc chắn lắp được với nhau không?

Không phải lúc nào cũng lắp được. Ngoài kích thước DN, bạn bắt buộc phải kiểm tra kỹ tiêu chuẩn mặt bích, cấp áp suất PN/Class, đường kính tâm lỗ bu lông (PCD) và số lượng lỗ bu lông để đảm bảo độ tương thích tuyệt đối.

Kết luận

Van lọc chữ Y mặt bích đóng vai trò là một mắt xích cơ học cực kỳ quan trọng trong việc bảo vệ sự an toàn và ổn định của toàn bộ hệ thống đường ống công nghiệp. Để khai thác tối đa hiệu quả hoạt động, việc lựa chọn sản phẩm không thể chỉ dựa vào cảm tính mà phải đánh giá đồng bộ các yếu tố từ kích thước DN, tiêu chuẩn mặt bích, cấp áp suất PN/Class, vật liệu chế tạo, thông số mesh cho đến điều kiện lưu chất và nhiệt độ vận hành.

Hãy theo dõi honto.vn để nhận thêm thông tin về flange Y strainer!
