Bích BS là gì?

Bích BS là gì? Khi cần thay thế hoặc lắp mới phụ kiện cho các hệ thống đường ống công nghiệp, nhiều kỹ thuật viên và nhà đầu tư thường có thói quen chỉ cung cấp những thông số đơn giản như ống DN50, DN100 hay kích thước bích 2 inch, 4 inch. Tuy nhiên, sau khi đặt mua sản phẩm về công trình, không ít trường hợp dở khóc dở cười xảy ra khi các lỗ bu lông hoàn toàn không trùng khớp, đường kính ngoài chênh lệch, vòng chia bu lông không tương thích, dẫn đến việc không thể ghép nối với mặt bích sẵn có trên hệ thống, kèm theo đó là áp suất làm việc không đáp ứng được yêu cầu thực tế.

Nguyên nhân cốt lõi là vì kích thước danh nghĩa của đường ống chỉ đóng vai trò là một phần nhỏ trong quá trình lựa chọn mặt bích. Đối với dòng bích tiêu chuẩn bs, người dùng bắt buộc phải kiểm soát thêm nhiều thông số kỹ thuật phức tạp khác. Để lựa chọn đúng chuẩn bích tiêu chuẩn bs, việc xác định chính xác các tiêu chuẩn cơ khí kỹ thuật là chìa khóa quyết định thay vì chỉ dựa vào đường kính ống.

Kiến thức nền về bích BS

Bích BS là gì?

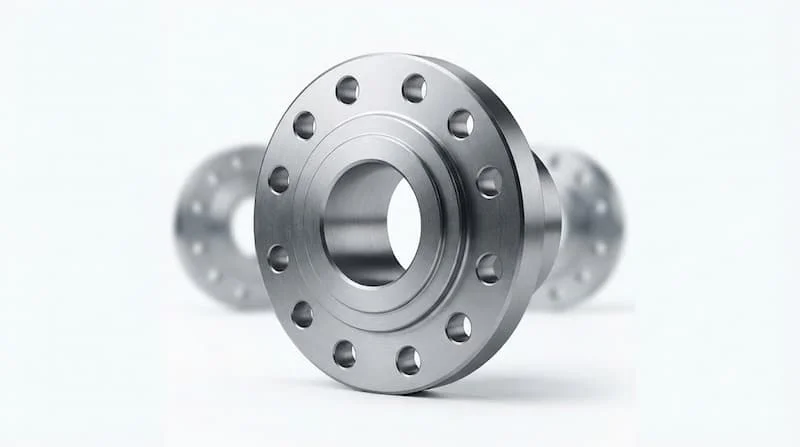

Bích bs là cách gọi thông dụng của dòng mặt bích được sản xuất, gia công hoặc lựa chọn theo các tiêu chuẩn thuộc hệ thống Tiêu chuẩn Anh Quốc (British Standard - BS). Mặt bích đóng vai trò là chi tiết cơ khí quan trọng dùng để kết nối các đoạn đường ống, van công nghiệp, máy bơm và các thiết bị kỹ thuật khác thông qua hệ thống bu lông kết hợp với vòng đệm (gioăng) làm kín.

Cần nhấn mạnh rằng “BS” không phải là một thông số đơn lẻ hay cố định duy nhất. Khi lựa chọn thực tế trong thiết kế và thi công, kỹ sư cần xác định rõ mã tiêu chuẩn BS cụ thể, phiên bản kỹ thuật áp dụng, kích thước danh nghĩa, kiểu dáng mặt bích và định mức áp suất tương ứng. Đây là yếu tố then chốt giúp bài viết có chiều sâu, đồng thời tránh việc người đọc hiểu lầm rằng mọi loại bích tiêu chuẩn bs trên thị trường đều sở hữu quy cách hình học giống hệt nhau.

Nguyên lý kết nối và làm kín của bích tiêu chuẩn bs

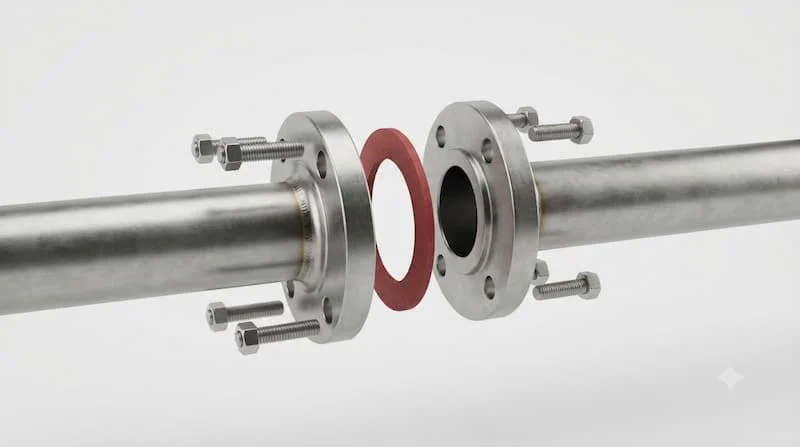

Về mặt cơ khí, mặt bích không tự động tạo ra độ kín khít chỉ nhờ vào sự tiếp xúc trực tiếp giữa hai bề mặt kim loại. Trong đa số các hệ thống công nghiệp, quá trình làm kín diễn ra theo nguyên lý: hai mặt bích kẹp chặt gioăng nằm ở giữa nhờ lực siết của hệ thống bu lông đạt lực phù hợp, tạo ra áp suất nén lớn lên vật liệu gioăng, từ đó bịt kín hoàn toàn các khe hở tế vi để ngăn chặn sự rò rỉ lưu chất.

Hiệu quả làm kín chịu sự chi phối mạnh mẽ bởi chất lượng bề mặt gia công, loại gioăng sử dụng, lực siết bu lông đồng đều, độ phẳng tuyệt đối của mặt bích, áp suất vận hành, nhiệt độ dòng chảy và tính chất lý hóa của lưu chất. Hiểu rõ bản chất này giúp người vận hành tránh được sai lầm chủ quan trong quá trình lắp đặt thực tế.

Phân tích chuyên sâu

Các loại bích tiêu chuẩn BS phổ biến

Bích hàn cổ

Sở hữu thiết kế phần cổ dài, loe dần và được hàn giáp mép trực tiếp với đường ống. Dòng này thường được ứng dụng trong các hệ thống công nghiệp khắt khe đòi hỏi khả năng chịu áp suất cao và điều kiện vận hành khắc nghiệt.

Bích hàn trượt

Được thiết kế với đường kính trong lớn hơn ống một chút để ống có thể lọt vào bên trong, sau đó thực hiện các đường hàn góc ở cả mặt trong lẫn mặt ngoài. Đây là loại bích tiêu chuẩn bs rất phổ biến trong các hệ thống đường ống thông dụng.

Bích ren

Sử dụng kết nối ren bên trong thân bích thay vì mối hàn, phù hợp với các hệ thống đường ống nhỏ, các khu vực không cho phép thi công hàn lửa hoặc các yêu cầu kỹ thuật đặc thù khác.

Bích mù

Là dạng đĩa đặc không có lỗ tâm, chuyên dùng để bịt kín đoạn cuối đường ống, đóng các nhánh chờ dự phòng hoặc hỗ trợ công tác thử áp suất, bảo trì hệ thống.

Bích nối thiết bị

Được chế tạo với các quy cách chuyên biệt để kết nối trực tiếp các dòng van công nghiệp, máy bơm áp lực, bình chứa hóa chất hoặc các thiết bị xử lý nước chuyên dụng.

Những thông số kỹ thuật quan trọng của bích tiêu chuẩn BS

• Kích thước danh nghĩa: Được biểu thị dưới dạng DN hoặc inch (như NPS), phản ánh kích thước tương đối của đường ống kết nối.

• Đường kính ngoài: Kích thước bao phủ toàn bộ của mặt bích, quyết định không gian lắp đặt thực tế và khả năng xoay xở trong các khe hẹp của hệ thống.

• PCD (Vòng chia bu lông): Khoảng cách từ tâm mặt bích đến tâm của các lỗ bu lông. Đây là yếu tố sống còn quyết định việc hai mặt bích có thể lắp khớp với nhau hay không.

• Số lượng và kích thước lỗ bu lông: Cần kiểm tra chính xác số lượng lỗ, đường kính lỗ và kích thước bu lông tương thích để đảm bảo khả năng liên kết vững chắc.

• Bề mặt làm kín: Các dạng bề mặt như mặt phẳng (FF) hoặc mặt gờ (RF) đòi hỏi phải lựa chọn tương thích với mặt bích đối diện và chủng loại gioăng làm kín.

• Vật liệu chế tạo: Thường bao gồm thép carbon, thép hợp kim hoặc các mác inox chống ăn mòn. Việc lựa chọn vật liệu phải dựa trên nhiệt độ, áp suất và tính chất ăn mòn của lưu chất.

Bích BS khác gì so với bích JIS, DIN và ANSI?

Thực tế kỹ thuật chứng minh rằng: DN giống nhau không đồng nghĩa với việc các mặt bích có thể lắp trực tiếp với nhau. Các tiêu chuẩn khác nhau sở hữu khoảng cách PCD, đường kính ngoài, số lượng lỗ bu lông và kích thước lỗ hoàn toàn khác biệt. Do đó, việc đo đạc và đối chiếu thông số thực tế khi thay thế là bắt buộc.

Ứng dụng thực tế

Bích tiêu chuẩn BS được sử dụng khi nào?

• Hệ thống cấp thoát nước và xử lý nước: Dùng để liên kết chắc chắn các đoạn ống chuyển hướng, kết nối van cổng, van bướm, máy bơm công nghiệp và các cột lọc nước dung tích lớn.

• Hệ thống cơ điện công nghiệp (MEP): Ứng dụng rộng rãi trong các đường ống chất lỏng, hệ thống phòng cháy chữa cháy hoặc các mạng lưới tiện ích trong nhà xưởng đòi hỏi độ bền cơ học cao.

• Công tác thay thế phụ kiện hiện hữu: Khi cần thay mới một đoạn bích bị hư hỏng do ăn mòn, việc nắm rõ tiêu chuẩn bích tiêu chuẩn bs giúp kỹ sư mua đúng sản phẩm thay thế mà không tốn công chế chéo.

Những sai lầm thường gặp khi chọn bích tiêu chuẩn BS

• Sai lầm 1: Chỉ cung cấp thông số DN khi đặt hàng. DN chỉ là kích thước danh nghĩa, thiếu các thông số như PCD, số lỗ và đường kính ngoài sẽ dẫn đến việc mua sai quy cách.

• Sai lầm 2: Quan niệm "BS" là một quy chuẩn duy nhất. Bỏ qua việc kiểm tra mã tiêu chuẩn BS chi tiết khiến phụ kiện mua về không khớp với thiết bị cũ.

• Sai lầm 3: Không kiểm tra mặt bích đối diện. Lơ đà việc đối chiếu thông số của mặt bích phía bên kia, dẫn đến tình trạng bích mới mua không thể bắt bu lông với bích cũ.

• Sai lầm 4: Lựa chọn sai vật liệu. Dùng thép carbon cho các môi trường hóa chất ăn mòn mạnh thay vì chọn vật liệu inox, gây rỉ sét và rò rỉ chỉ sau thời gian ngắn vận hành.

• Sai lầm 5: Siết bu lông không đều tay. Thao tác siết lệch lực khiến gioăng bị chèn ép méo mó, gây biến dạng bề mặt làm kín và rò rỉ lưu chất dưới áp suất cao.

Hướng dẫn / Checklist

Cách chọn bích tiêu chuẩn BS phù hợp với hệ thống

1. Bước 1: Xác định chính xác mã tiêu chuẩn BS cụ thể: Tra cứu bản vẽ kỹ thuật, catalogue hoặc đo đạc mẫu bích cũ thay vì chỉ gọi chung chung là "bích BS".

2. Bước 2: Xác định kích thước danh nghĩa (DN hoặc Inch): Đối chiếu với đường kính thực tế của hệ thống đường ống.

3. Bước 3: Đo đạc chi tiết các thông số kết nối: Kiểm tra đường kính ngoài, vòng chia bu lông (PCD), số lượng lỗ bu lông và đường kính lỗ.

4. Bước 4: Đánh giá điều kiện vận hành thực tế: Làm rõ mức áp suất làm việc tối đa, nhiệt độ dòng chảy và đặc tính hóa học của lưu chất.

5. Bước 5: Lựa chọn vật liệu chế tạo tối ưu: Cân nhắc giữa thép carbon, các mác inox hoặc hợp kim chuyên dụng dựa trên yêu cầu chống ăn mòn.

6. Bước 6: Chọn kiểu dáng mặt bích phù hợp: Quyết định chọn bích hàn cổ, hàn trượt, bích ren hay bích mù tùy theo phương án thi công lắp đặt.

Checklist trước khi mua bích tiêu chuẩn BS

• [ ] Đã xác định rõ mã tiêu chuẩn BS cụ thể của hệ thống.

• [ ] Đã xác định đúng kích thước DN hoặc đường kính danh nghĩa.

• [ ] Đã đo đạc chuẩn xác đường kính ngoài của mặt bích.

• [ ] Đã kiểm tra thông số vòng chia bu lông (PCD).

• [ ] Đã đếm chính xác số lượng lỗ bu lông.

• [ ] Đã xác định đúng kích thước đường kính lỗ bu lông.

• [ ] Đã kiểm tra kiểu bề mặt làm kín (FF hay RF).

• [ ] Đã xác định giới hạn áp suất và nhiệt độ làm việc.

• [ ] Đã chọn đúng chủng loại vật liệu (thép/inox).

• [ ] Đã đối chiếu kỹ lưỡng với mặt bích đối diện cần lắp ghép.

FAQ – Câu hỏi thường gặp

1. Bích BS thực chất là gì?

Bích bs là dòng sản phẩm mặt bích được chế tạo và lựa chọn theo các tiêu chuẩn kỹ thuật thuộc hệ thống British Standard, dùng để liên kết đường ống, van và máy bơm bằng hệ thống bu lông kết hợp gioăng làm kín.

2. Bích BS có thể lắp lẫn trực tiếp với bích tiêu chuẩn DIN không?

Không nên mặc định là lắp được. Mặc dù có cùng kích thước danh nghĩa DN, các tiêu chuẩn khác nhau thường có sự chênh lệch về đường kính ngoài, thông số PCD và số lượng lỗ bu lông.

3. Hai mặt bích có cùng DN thì chắc chắn lắp được với nhau phải không?

Không nhất thiết. Hai mặt bích cùng DN nhưng khác hệ tiêu chuẩn (như BS và JIS hoặc ANSI) sẽ không thể trùng vị trí lỗ bu lông và không thể lắp ghép trực tiếp.

4. Khi mua bích tiêu chuẩn BS cần cung cấp những thông tin gì cho nhà cung cấp?

Bạn cần cung cấp mã tiêu chuẩn BS cụ thể, kích thước DN, cấp áp suất hoặc rating, vật liệu chế tạo và kiểu bích. Đối với các trường hợp thay thế thiết bị cũ, tốt nhất nên có bản vẽ hoặc số đo thực tế.

5. Nên chọn mua bích tiêu chuẩn BS bằng vật liệu thép hay inox?

Việc lựa chọn phụ thuộc lớn vào môi trường làm việc, tính chất lưu chất, nguy cơ ăn mòn, áp suất, nhiệt độ và ngân sách đầu tư của dự án. Inox thường được ưu tiên cho các môi trường khắc nghiệt hoặc yêu cầu vệ sinh cao.

Kết luận

Bích tiêu chuẩn bs là một nhóm phụ kiện cơ khí thiết yếu đòi hỏi sự chính xác cao về mặt kỹ thuật. Để đảm bảo hệ thống vận hành an toàn, kín khít và không gặp sự cố khi thi công, việc lựa chọn không bao giờ chỉ nên dựa vào mỗi thông số đường kính DN. Người dùng cần kiểm tra đồng bộ các yếu tố từ mã tiêu chuẩn BS, đường kính ngoài, PCD, số lượng lỗ bu lông, bề mặt làm kín, áp suất cho đến vật liệu chế tạo.
