Ứng Dụng Của Check Valve With Filter Trong Hệ Thống Nước Gia Đình Và Công Nghiệp

Trong hệ thống cấp nước, hai vấn đề thường gặp là nước chảy ngược và cặn bẩn trong đường ống. Nước chảy ngược làm máy bơm mất mồi, gây nhiễm bẩn nguồn nước và làm hỏng thiết bị. Cặn bẩn, rỉ sét, cát thì làm kẹt van, mài mòn bơm và giảm tuổi thọ hệ thống. Check valve filter (van một chiều có lọc) được thiết kế để xử lý đồng thời cả hai vấn đề này chỉ bằng một phụ kiện.

Bài viết này giúp bạn hiểu check valve filter là gì, cấu tạo, nguyên lý hoạt động, ứng dụng trong nhà ở và công nghiệp, cách chọn, lắp đặt và bảo trì đúng cách.

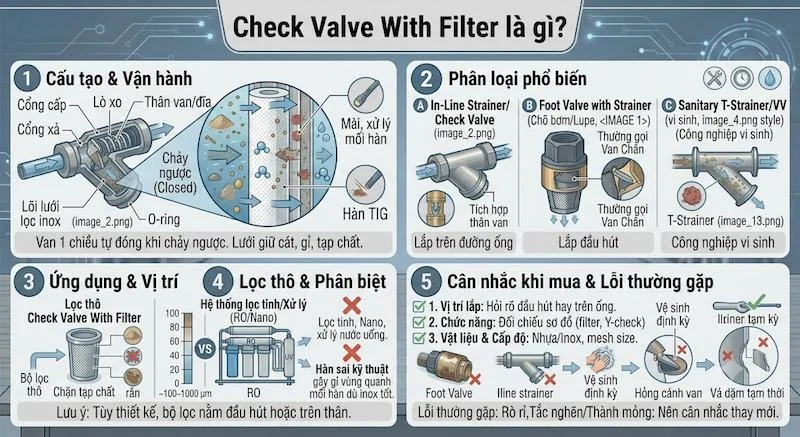

Check Valve With Filter là gì?

Check valve filter là thiết bị kết hợp giữa van một chiều và lưới lọc cặn. Van một chiều chỉ cho nước đi theo một hướng và tự đóng khi nước có xu hướng chảy ngược. Lưới lọc đi kèm giữ lại cát, rỉ sét và tạp chất rắn trước khi chúng đến các thiết bị phía sau.

Tùy thiết kế, bộ lọc có thể nằm ở đầu hút (thường gọi là van chân, foot valve with strainer) hoặc tích hợp ngay trên thân van đặt trên đường ống. Cần lưu ý đây là bộ lọc thô, không phải hệ thống xử lý nước uống. Tên gọi cũng có thể khác nhau tùy nhà sản xuất, nên khi mua bạn nên hỏi rõ vị trí lắp và chức năng.

Cấu tạo của Check Valve With Filter

• Thân van: Phần vỏ chịu áp, làm bằng đồng thau, inox, gang hoặc nhựa. Có đầu vào và đầu ra, thường nối ren hoặc mặt bích.

• Đĩa van hoặc bi van: Bộ phận đóng mở, chặn dòng chảy ngược.

• Lò xo: Giúp van đóng nhanh và kín khi dòng chảy dừng hoặc đảo chiều. Một số loại dùng van lá lật không có lò xo.

• Đế van: Mặt tiếp xúc để van đóng kín, thường có gioăng cao su hoặc đệm kín.

• Lưới lọc: Thường bằng inox hoặc nhựa, dạng ống hoặc rổ, giữ lại cặn. Mắt lưới có nhiều cỡ.

• Đầu kết nối: Ren, mặt bích hoặc rắc co tùy kích thước đường ống.

Chất lượng sản phẩm phụ thuộc vào vật liệu thân, độ kín của đế van, độ bền lò xo và chất lượng lưới lọc.

Nguyên lý hoạt động

Khi nước chảy xuôi: Áp lực nước đẩy đĩa hoặc bi van mở, nước đi qua lưới lọc. Các hạt lớn hơn mắt lưới bị giữ lại, nước đi tiếp vào đường ống.

Khi dòng chảy dừng hoặc đảo chiều: Lò xo và áp lực ngược ép đĩa van về đế, đóng kín đường nước. Nước không thể chảy ngược về nguồn, giữ mồi cho bơm và ngăn nhiễm bẩn ngược.

Giữ cặn: Cặn tích tụ trên lưới và phải được vệ sinh định kỳ. Nếu lưới bít kín, lưu lượng giảm và áp lực yếu.

Các loại phổ biến

Phân loại theo kiểu van

Van một chiều lò xo: Đóng nhanh, lắp được nhiều hướng, phổ biến trong hệ thống bơm.

Van một chiều lá lật (swing): Cấu tạo đơn giản, lưu lượng lớn, thường lắp ngang.

Van chân (foot valve) có lưới lọc: Đặt ở đầu ống hút trong bể, giữ mồi và chặn cặn.

Phân loại theo chất liệu

Đồng thau: Bền, giá hợp lý, phù hợp nước sạch dân dụng.

Inox 304, 316: Chống ăn mòn tốt, dùng cho thực phẩm, hóa chất nhẹ, môi trường ẩm. Inox 316 cho môi trường ăn mòn mạnh.

Gang: Chịu lực tốt, dùng cho đường ống lớn, cần sơn chống gỉ.

Nhựa (PVC, uPVC): Nhẹ, rẻ, kháng hóa chất, chịu áp và nhiệt thấp hơn.

Phân loại theo kiểu kết nối

Nối ren: Dùng cho đường ống nhỏ, dân dụng.

Nối mặt bích: Dùng cho đường ống lớn, công nghiệp.

Ứng dụng trong hệ thống nước gia đình

Máy bơm nước giếng, bơm bồn. Van chân có lọc đặt đầu ống hút giữ mồi cho bơm, tránh hút cát vào bơm.

Bơm tăng áp. Ngăn nước chảy ngược khi bơm dừng, bảo vệ bơm và giữ áp ổn định.

Đường ra bồn nước, téc nước. Giữ cặn lắng không đi vào đường ống, đồng thời chặn nước hồi ngược.

Bình nóng lạnh và máy giặt. Chặn nước nóng chảy ngược vào đường nước lạnh, bảo vệ thiết bị.

Hệ thống tưới vườn, bể cá. Chặn nước hồi, hạn chế rác làm nghẹt đầu phun.

Bồn chứa nước mưa. Lọc rác, lá cây và chặn nước chảy ngược.

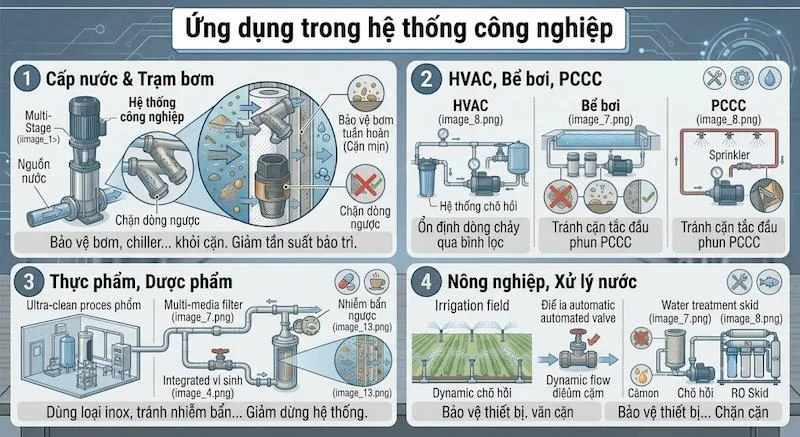

Ứng dụng trong hệ thống công nghiệp

Trạm bơm cấp nước. Bảo vệ bơm công suất lớn, hạn chế va đập thủy lực khi bơm dừng.

Phòng cháy chữa cháy. Giữ đường ống luôn đầy nước và chặn dòng ngược, kết hợp lọc để tránh tắc đầu phun.

Hệ thống HVAC, nước làm mát. Bảo vệ bơm tuần hoàn, chiller và bộ trao đổi nhiệt khỏi cặn.

Xử lý nước, bể bơi. Đặt trước bình lọc, bơm và thiết bị châm hóa chất để chặn cặn và dòng ngược.

Thực phẩm, đồ uống, dược phẩm. Dùng loại inox, tránh nhiễm bẩn ngược trong đường ống nguyên liệu.

Nông nghiệp, thủy sản. Bảo vệ bơm tưới, hệ thống phun sương khỏi cặn và rác.

Trong công nghiệp, thiết bị còn giúp giảm tần suất bảo trì và hạn chế dừng hệ thống ngoài kế hoạch.

Cách chọn Check Valve With Filter phù hợp

Xác định vị trí lắp. Đầu hút bơm cần van chân có lọc, đường ống thường cần loại lắp trên thân ống.

Chọn đúng kích thước. Phân biệt DN, đường kính ngoài và cỡ ren, tránh nhầm tên gọi.

Chọn chất liệu theo lưu chất. Nước sạch dùng đồng thau hoặc inox, hóa chất ưu tiên inox 316 hoặc nhựa kháng hóa chất.

Kiểm tra áp suất và nhiệt độ. Chọn thông số cao hơn điều kiện thực tế.

Chọn độ mịn lưới. Lưới quá thưa để cặn lọt, quá mịn nhanh nghẹt. Cân bằng theo chất lượng nước.

Kiểm tra áp suất mở van. Lò xo quá cứng làm tăng tổn thất áp, quá yếu thì đóng không kín.

Chọn sản phẩm có xuất xứ rõ ràng. Ưu tiên có thông số kỹ thuật và bảo hành.

Hướng dẫn lắp đặt

1. Tắt bơm, khóa van và xả áp đoạn ống cần lắp.

2. Kiểm tra kích thước, kiểu kết nối và chiều dòng chảy trên thân van.

3. Lắp đúng chiều mũi tên chỉ dòng chảy.

4. Với van chân, đặt cách đáy bể một khoảng để tránh hút bùn, ngập hoàn toàn trong nước.

5. Quấn băng tan ở mối ren, siết vừa đủ, tránh siết quá mạnh.

6. Lắp van khóa phía trước hoặc sau để thuận tiện bảo trì.

7. Mở nước từ từ, chạy thử và kiểm tra rò rỉ, tiếng ồn.

Vệ sinh và bảo trì

• Vệ sinh lưới lọc định kỳ: Tháo lưới, rửa bằng nước sạch và bàn chải mềm.

• Kiểm tra độ kín của van: Nếu nước vẫn chảy ngược, kiểm tra đế van và gioăng.

• Kiểm tra lò xo: Thay khi mỏi hoặc gỉ.

• Kiểm tra mối nối: Phát hiện sớm rò rỉ, gỉ sét.

• Theo dõi áp lực: Nước yếu bất thường thường do lưới bít hoặc van kẹt.

• Kiểm tra thường xuyên hơn với hệ thống mới: Cặn thi công còn nhiều.

Những sai lầm thường gặp

• Lắp ngược chiều dòng chảy: Nước không qua được hoặc van không hoạt động.

• Chọn sai kích thước hoặc kiểu kết nối: Rò rỉ hoặc không lắp được.

• Chọn lưới quá mịn: Nhanh nghẹt, giảm lưu lượng.

• Không vệ sinh định kỳ: Lưới bít, bơm chạy nặng, van kẹt.

• Đặt van chân sát đáy bể: Hút bùn, nhanh tắc.

• Dùng nhựa cho áp cao hoặc nước nóng: Dễ nứt, biến dạng.

• Nhầm với van một chiều thường: Loại không lọc không giữ được cặn.

• Chọn theo giá rẻ nhất: Van đóng không kín, lò xo yếu, nhanh hỏng.

Câu hỏi thường gặp (FAQ)

Check valve with filter dùng để làm gì?

Dùng để chặn nước chảy ngược và giữ lại cặn bẩn, bảo vệ máy bơm, van và thiết bị phía sau.

Check valve filter khác van một chiều thường thế nào?

Van một chiều thường chỉ chặn dòng ngược, còn loại có lọc có thêm lưới giữ cặn.

Nên lắp check valve filter ở đâu?

Ở đầu ống hút của bơm (dạng van chân) hoặc trên đường ống trước thiết bị cần bảo vệ, đúng chiều mũi tên.

Bao lâu nên vệ sinh lưới lọc?

Tùy chất lượng nước và lượng cặn. Hệ thống mới hoặc nước giếng nên kiểm tra thường xuyên hơn.

Thiết bị này có lọc được nước uống không?

Không. Đây là bộ lọc thô, chỉ giữ cặn cơ học, không thay thế hệ thống xử lý nước uống.

Kết luận

Check valve filter là phụ kiện hữu ích kết hợp hai chức năng chặn dòng ngược và lọc cặn thô, góp phần bảo vệ máy bơm, van và thiết bị trong cả hệ thống nước gia đình lẫn công nghiệp. Cấu tạo gồm thân van, đĩa van, lò xo, đế van, lưới lọc và đầu kết nối check valve with filter.
