Cấu Tạo Và Nguyên Lý Hoạt Động Của Khớp Nối Nhanh Ống Nước Phi 21

Trong hệ thống nước gia đình, vườn tưới hay thiết bị rửa xe, việc nối và tháo ống thường xuyên là nhu cầu rất phổ biến. Nếu dùng cách nối ren truyền thống, bạn phải quấn băng tan, vặn siết và mất nhiều thời gian mỗi lần thao tác. Khớp nối nhanh ống nước giải quyết vấn đề này bằng cơ chế cắm và khóa chỉ trong vài giây. Trong đó, khớp nối nhanh phi 21 là cỡ phổ biến nhất cho đường ống cấp nước dân dụng.

Bài viết này giúp bạn hiểu khớp nối nhanh phi 21 là gì, cấu tạo, nguyên lý hoạt động, ứng dụng, cách chọn, lắp đặt và bảo trì đúng cách.

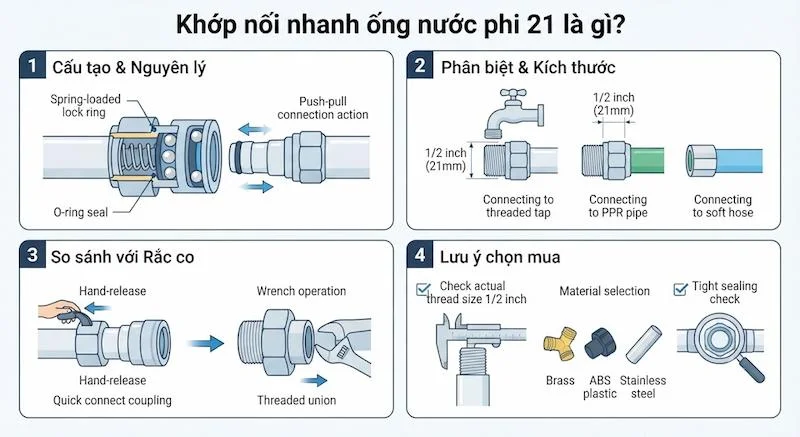

Khớp nối nhanh ống nước phi 21 là gì?

Khớp nối nhanh là phụ kiện dùng để nối hai đoạn ống hoặc nối ống với thiết bị mà không cần dụng cụ, cho phép tháo lắp nhiều lần chỉ bằng thao tác tay. Khớp nối nhanh phi 21 là loại dùng cho đường ống hoặc cổng ren có kích thước thường gọi là phi 21, tương ứng ren 1/2 inch trong cách gọi dân dụng.

Cần lưu ý, “phi 21” là cách gọi ngoài thị trường, thường chỉ đường kính ngoài khoảng 21 mm của ống hoặc ren 1/2 inch, và không đồng nghĩa hoàn toàn với DN. Một số sản phẩm phi 21 nối vào ren, số khác nối vào ống mềm hoặc ống PPR, nên bạn cần đo thực tế và xem thông số của nhà sản xuất trước khi mua.

Khớp nối nhanh chỉ làm nhiệm vụ kết nối, không có chức năng lọc hay điều áp. Nó cũng khác với rắc co, loại thường dùng vặn đai ốc để siết chặt.

Cấu tạo của khớp nối nhanh phi 21

Một bộ khớp nối nhanh thông dụng gồm hai phần chính là đầu cái (đầu nhận) và đầu đực (đầu cắm), kèm các chi tiết sau:

• Thân khớp: Phần vỏ chịu áp, làm bằng đồng thau, inox, nhựa kỹ thuật hoặc hợp kim nhôm.

• Đầu cái: Chứa cơ cấu khóa, có lỗ nhận đầu đực.

• Đầu đực (đầu cắm): Phần cắm vào đầu cái, thường có rãnh hoặc gờ để khóa.

• Bi khóa hoặc vòng kẹp: Các viên bi nhỏ hoặc vòng kẹp giữ đầu đực chắc chắn khi cắm vào.

• Vòng trượt (ống gạt): Phần kéo lùi bằng tay để nhả khóa khi tháo khớp.

• Lò xo: Đẩy vòng trượt về vị trí khóa và giữ bi ở trạng thái kẹp.

• Gioăng làm kín (O-ring): Vòng cao su chống rò rỉ giữa hai đầu khi nối.

• Đầu kết nối ống: Ren trong, ren ngoài hoặc đầu cắm ống mềm có gai, tùy loại.

• Van tự đóng (ở một số loại): Tự chặn nước khi tháo, hạn chế nước chảy ra ngoài.

Chất lượng khớp phụ thuộc vào vật liệu thân, độ chính xác của bi khóa, độ bền lò xo và chất lượng gioăng.

Nguyên lý hoạt động

Nguyên lý dựa trên cơ cấu khóa bằng bi hoặc vòng kẹp, kết hợp lò xo và gioăng làm kín.

Bước 1: Kéo vòng trượt. Khi tháo, vòng trượt ở đầu cái được kéo lùi, lò xo nén lại và các viên bi khóa được giải phóng.

Bước 2: Cắm đầu đực. Đầu đực được đẩy vào lỗ của đầu cái, đi qua vòng gioăng cho đến khi chạm đáy.

Bước 3: Nhả vòng trượt. Lò xo đẩy vòng trượt về vị trí cũ, ép bi khóa vào rãnh của đầu đực, giữ chặt hai đầu với nhau.

Bước 4: Nước chảy qua. Gioăng ôm sát giữa hai đầu, tạo mối nối kín. Nước đi qua thân khớp mà không rò rỉ.

Bước 5: Tháo khớp. Kéo vòng trượt lùi lại, bi khóa nhả ra, rút đầu đực ra. Nếu có van tự đóng, đường nước tự chặn lại.

Nhờ cơ chế này, thao tác nối và tháo chỉ mất vài giây, không cần dụng cụ.

Các loại khớp nối nhanh phi 21 phổ biến

Phân loại theo chất liệu

Đồng thau: Bền, chịu áp tốt, chống ăn mòn ổn định, phù hợp nước sạch dân dụng.

Inox 304, 316: Chống gỉ, tuổi thọ cao, phù hợp môi trường ẩm hoặc nước có tính ăn mòn nhẹ.

Nhựa kỹ thuật (ABS, PP): Nhẹ, rẻ, không gỉ, dùng cho vòi tưới và nước lạnh áp thấp.

Hợp kim nhôm: Nhẹ, bền vừa phải, thường dùng cho thiết bị rửa xe.

Phân loại theo kiểu đầu nối

Đầu ren trong hoặc ren ngoài: Vặn vào vòi hoặc ống có ren phi 21.

Đầu gai cho ống mềm: Cắm vào ống dẻo, thường siết thêm bằng đai kẹp.

Đầu nối ống cứng: Dùng cho ống PPR, PVC hoặc ống kim loại.

Phân loại theo cơ chế

Có van tự đóng: Chặn nước khi tháo, tiện cho thiết bị cần ngắt nhanh.

Không có van: Đơn giản, lưu lượng lớn hơn, nước vẫn chảy khi tháo nếu chưa khóa nguồn.

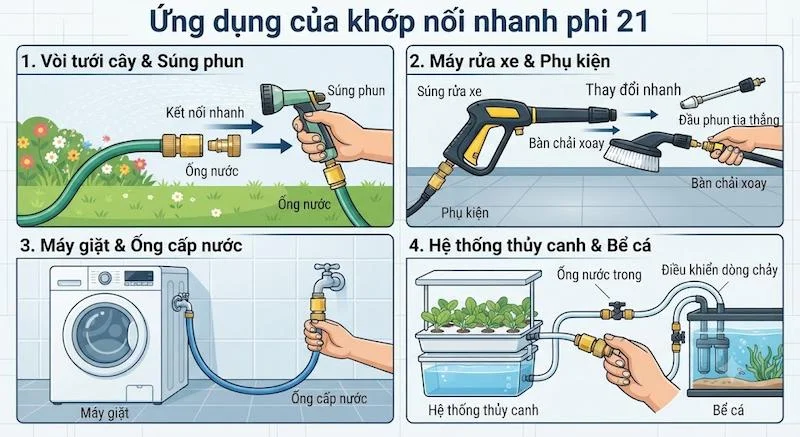

Ứng dụng của khớp nối nhanh phi 21

Vòi tưới vườn, tưới cây. Nối và đổi đầu phun, ống tưới nhanh chóng.

Thiết bị rửa xe và vệ sinh. Đổi giữa súng xịt và vòi dễ dàng.

Máy giặt, máy rửa chén. Nối dây cấp nước, thuận tiện khi di chuyển hoặc bảo trì.

Bồn nước, bể cá, hệ thống thủy canh. Tháo lắp để vệ sinh hoặc thay đổi bố trí.

Bình nóng lạnh, vòi xịt vệ sinh. Nối nhanh các thiết bị nhỏ, cần chọn loại chịu nhiệt khi có nước nóng.

Nông nghiệp và chăn nuôi quy mô nhỏ. Ghép nối đường ống linh hoạt giữa các khu vực.

Điểm chung là các vị trí cần tháo lắp thường xuyên và ưu tiên sự tiện lợi.

Cách chọn khớp nối nhanh phi 21 phù hợp

Xác định đúng kích thước. Kiểm tra ren hoặc đường kính ống thực tế, tránh nhầm giữa phi 21, DN15 và ren 1/2 inch.

Chọn chất liệu theo môi trường. Đồng thau hoặc inox cho áp lực và độ bền, nhựa cho tưới tiêu nhẹ.

Kiểm tra áp suất làm việc. Chọn loại chịu được áp lực thực tế, nhất là khi có bơm tăng áp.

Chú ý nhiệt độ. Nếu dùng nước nóng, chọn sản phẩm ghi rõ khả năng chịu nhiệt.

Chọn kiểu đầu nối. Ren, đầu gai hay đầu ống cứng cần khớp với đường ống hiện có.

Chọn có hoặc không có van tự đóng. Tùy nhu cầu ngắt nước khi tháo.

Kiểm tra chất lượng gia công. Bi khóa mượt, gioăng đầy đủ, thân không nứt, ren đều.

Đảm bảo tương thích giữa hai đầu. Đầu đực và đầu cái nên cùng hãng hoặc cùng tiêu chuẩn để khớp chắc.

Hướng dẫn lắp đặt

1. Khóa nguồn nước và xả bớt áp trong đoạn ống cần lắp.

2. Vệ sinh ren hoặc đầu ống, kiểm tra gioăng.

3. Với đầu ren, quấn băng tan theo chiều vặn, vặn tay rồi siết nhẹ bằng cờ lê.

4. Với đầu gai, đẩy ống mềm vào hết gai và siết đai kẹp chắc chắn.

5. Kéo vòng trượt đầu cái, cắm đầu đực vào đến khi chạm đáy, rồi thả vòng trượt.

6. Kéo nhẹ hai đầu để kiểm tra đã khóa chắc.

7. Mở nước từ từ, kiểm tra rò rỉ tại các mối nối.

Vệ sinh và bảo trì

• Kiểm tra gioăng định kỳ: Thay khi chai cứng, nứt hoặc biến dạng.

• Vệ sinh đầu khớp: Loại bỏ cát, bùn bám làm cản bi khóa.

• Tra mỡ silicone thực phẩm: Một lớp mỏng giúp gioăng bền và thao tác mượt.

• Kiểm tra lò xo và bi khóa: Thay khi khóa lỏng hoặc kẹt.

• Tháo xả sau khi dùng ngoài trời: Tránh nước đọng, rêu và gỉ.

• Tránh phơi nắng lâu với loại nhựa: Nhựa lão hóa nhanh, dễ giòn nứt.

Những sai lầm thường gặp

• Chọn sai kích thước: Nhầm phi 21 với cỡ ren khác, gây rò rỉ hoặc không lắp được.

• Dùng khớp nhựa cho nước nóng hoặc áp cao: Dễ biến dạng, nứt vỡ.

• Không kiểm tra khóa đã chắc: Khớp bung khi có áp lực.

• Bỏ qua gioăng: Gioăng cũ hoặc sai loại gây rò rỉ liên tục.

• Ghép đầu đực, đầu cái khác tiêu chuẩn: Không khóa kín dù cắm vừa.

• Nối không có đai kẹp với ống mềm: Ống tuột khi áp tăng.

• Để cát bùn bám vào đầu khớp: Kẹt bi, mòn gioăng.

• Chọn theo giá rẻ nhất: Bi khóa yếu, nhanh rò rỉ.

Câu hỏi thường gặp (FAQ)

khớp nối nhanh ống nước phi 21 dùng để làm gì?

Dùng để nối và tháo nhanh ống hoặc thiết bị có kích thước phi 21 mà không cần dụng cụ, phổ biến trong tưới tiêu, rửa xe và thiết bị gia dụng.

Khớp nối nhanh gồm những bộ phận nào?

Gồm thân khớp, đầu cái, đầu đực, bi khóa, vòng trượt, lò xo, gioăng và đầu kết nối ống.

Phi 21 có phải là ren 1/2 inch không?

Trong cách gọi dân dụng, thường tương ứng như vậy, nhưng không tuyệt đối. Nên đo thực tế và kiểm tra thông số nhà sản xuất.

Khớp nối nhanh có dùng được cho nước nóng không?

Chỉ dùng loại đồng thau hoặc inox có ghi rõ khả năng chịu nhiệt. Không nên dùng loại nhựa thông thường.

Khớp nối nhanh bị rò rỉ thì xử lý thế nào?

Kiểm tra và thay gioăng, vệ sinh đầu khớp, kiểm tra bi khóa và độ khít của hai đầu. Nếu vẫn rò rỉ, nên thay khớp mới.

Kết luận

Khớp nối nhanh ống nước phi 21 là phụ kiện tiện lợi giúp nối và tháo ống chỉ trong vài giây, phù hợp cho tưới tiêu, rửa xe, thiết bị gia dụng và nhiều vị trí cần thao tác thường xuyên. Cấu tạo gồm đầu cái, đầu đực, bi khóa, vòng trượt, lò xo và gioăng, hoạt động theo cơ chế khóa bi và làm kín bằng O-ring khớp nối nhanh ống nước phi 21.
