Cấu Tạo Và Nguyên Lý Hoạt Động Của Strainer 50mm (Y Lọc DN50)

Trong hệ thống cấp nước tòa nhà, trạm bơm, phòng cháy chữa cháy hay đường ống công nghiệp, cặn bẩn, rỉ sét, xỉ hàn và mạt kim loại luôn là mối đe dọa đối với máy bơm, van và đồng hồ. Strainer 50mm, hay Y lọc DN50, là bộ lọc cơ học cỡ trung bình được lắp trực tiếp trên đường ống để giữ lại những tạp chất này. Với kích thước vừa phải, giá hợp lý và dễ bảo trì, DN50 là cỡ rất thường gặp ở các đường nhánh và đường ống chính quy mô vừa.

Bài viết này giúp bạn hiểu rõ cấu tạo, nguyên lý hoạt động, ứng dụng, cách chọn, lắp đặt và bảo trì Y lọc DN50 đúng cách.

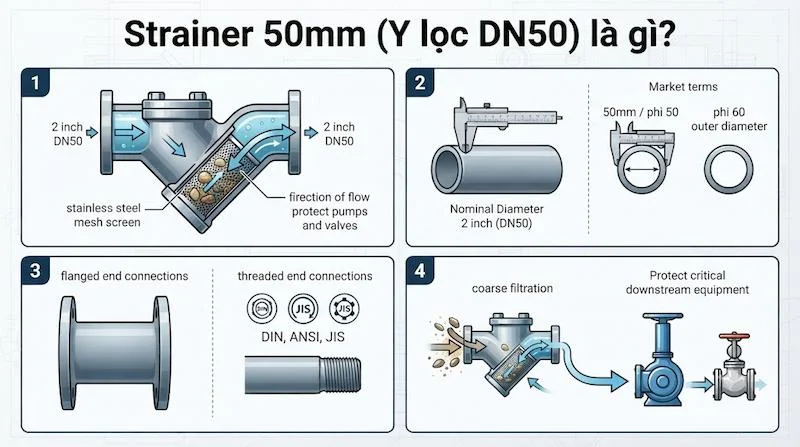

Strainer 50mm (Y lọc DN50) là gì?

Strainer DN50 là bộ lọc cơ học có thân hình chữ Y, dùng cho đường ống có kích thước danh nghĩa DN50, tương đương khoảng 2 inch. Thân lọc gồm hai đầu nối nằm trên đường ống chính và một nhánh nghiêng chứa lưới lọc. Khi lưu chất đi qua, các hạt rắn lớn hơn mắt lưới bị giữ lại, còn dòng chảy sạch tiếp tục đi về phía thiết bị phía sau.

Cần lưu ý, DN50 là kích thước danh nghĩa, còn “50mm” hay “phi 50” là cách gọi ngoài thị trường thường chỉ đường kính ngoài. Hai cách gọi này không luôn trùng nhau. Ví dụ, ống phi 60 thường tương ứng DN50 theo hệ ống thép, còn ống nhựa phi 50 có thể thuộc cỡ khác. Trước khi mua, bạn nên đo đường kính thực tế, kiểm tra kiểu kết nối và tiêu chuẩn mặt bích hoặc ren.

Đây là bộ lọc thô, không phải hệ thống xử lý nước. Vai trò chính là bảo vệ máy bơm, van, đồng hồ và các thiết bị nhạy cảm với cặn.

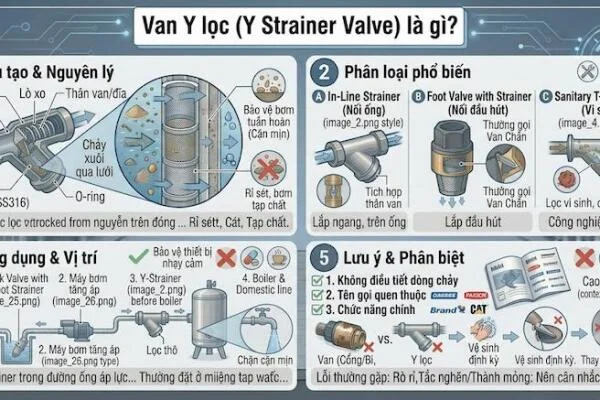

Cấu tạo của Strainer DN50

Một Y lọc DN50 thông dụng gồm các bộ phận chính sau:

• Thân lọc: Phần vỏ chịu áp, có đầu vào và đầu ra nằm trên đường ống chính. Nhánh nghiêng khoảng 45 độ dùng để chứa lưới và cặn. Chất liệu thường là đồng, inox, gang hoặc thép.

• Lưới lọc: Bộ phận quan trọng nhất, thường bằng inox, dạng ống hình trụ, đục lỗ hoặc dệt lưới. Mắt lưới nhiều cỡ tùy yêu cầu lọc.

• Nắp lọc: Che phía trên nhánh chứa lưới, có thể tháo ra để rút lưới vệ sinh. Nắp vặn ren hoặc bắt bulong.

• Gioăng làm kín: Đặt giữa thân và nắp để chống rò rỉ, thường bằng cao su, PTFE hoặc vật liệu chịu nhiệt tùy lưu chất.

• Nút xả đáy: Nằm ở đầu nắp, dùng xả cặn tích tụ mà không cần tháo lưới. Không phải loại nào cũng có.

• Đầu kết nối: Ở cỡ DN50 có thể là ren hoặc mặt bích. Loại ren phổ biến cho đường ống nhỏ và dân dụng, loại mặt bích phổ biến cho công trình và công nghiệp.

• Mũi tên chỉ chiều dòng chảy: Khắc hoặc đúc trên thân để lắp đúng hướng.

Chất lượng phụ thuộc vào độ dày thân, chất liệu lưới, độ chính xác của ren hoặc mặt bích và chất lượng gioăng.

Nguyên lý hoạt động

Nguyên lý dựa trên việc cho dòng chảy đi qua lưới lọc và giữ lại các hạt rắn lớn hơn mắt lưới.

Bước 1: Lưu chất đi vào. Nước hoặc lưu chất chảy từ đường ống vào thân lọc qua đầu vào.

Bước 2: Đi qua lưới lọc. Dòng chảy được dẫn xuyên qua lưới hình ống. Các hạt lớn hơn mắt lưới bị giữ lại ở bề mặt lưới.

Bước 3: Cặn lắng xuống nhánh. Nhờ thiết kế nhánh nghiêng, cặn lắng dần xuống đáy nhánh, hạn chế bám kín bề mặt lọc.

Bước 4: Dòng sạch đi ra. Lưu chất sau lọc đi ra đầu ra và tiếp tục đến thiết bị phía sau.

Bước 5: Vệ sinh định kỳ. Khi cặn tích tụ nhiều, xả đáy hoặc mở nắp rút lưới ra làm sạch.

Khi lưới bám nhiều cặn, tổn thất áp suất qua bộ lọc tăng và lưu lượng giảm. Đây là dấu hiệu cần vệ sinh. Với hệ thống lớn, nên lắp đồng hồ áp ở hai đầu lọc để theo dõi chênh áp.

Các loại Strainer DN50 phổ biến

Phân loại theo chất liệu

Inox 304, 316: Chống ăn mòn tốt, bền, phù hợp thực phẩm, dược phẩm, hóa chất. Inox 316 cho môi trường ăn mòn mạnh.

Đồng thau: Gọn nhẹ, giá hợp lý, phù hợp nước sạch dân dụng và đường ống nhỏ.

Gang: Chịu lực tốt, giá cạnh tranh, dùng cho cấp thoát nước, PCCC. Cần lớp sơn chống gỉ.

Thép carbon: Chịu áp và nhiệt cao, dùng cho dầu, hơi nóng, hệ thống công nghiệp.

Phân loại theo kiểu kết nối

Nối ren: Dễ lắp, gọn, phù hợp hệ thống áp thấp đến trung bình.

Nối mặt bích: Chắc chắn, dễ tháo lắp, phổ biến ở DN50 trong công trình và công nghiệp.

Phân loại theo thiết kế

Có nút xả đáy: Tiện xả cặn nhanh, phù hợp hệ thống cần bảo trì thường xuyên.

Không có nút xả: Đơn giản, giá thấp hơn, đủ dùng cho hệ thống ít cặn.

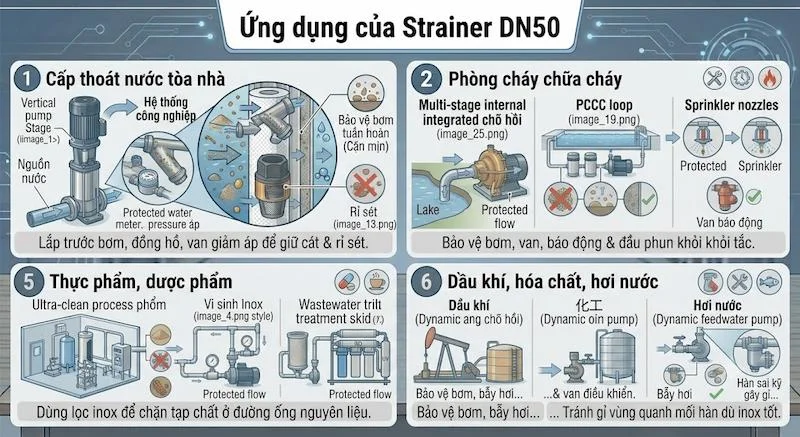

Ứng dụng của Strainer DN50

Cấp thoát nước tòa nhà. Lắp trước máy bơm, đồng hồ nước, van giảm áp để giữ cát và rỉ sét.

Phòng cháy chữa cháy. Bảo vệ bơm, van báo động và đầu phun khỏi tắc.

Hệ thống HVAC. Lắp trên đường nước lạnh, nước nóng bảo vệ chiller, bơm tuần hoàn và bộ trao đổi nhiệt.

Nhà máy xử lý nước, bể bơi. Lọc thô trước bình lọc và bơm.

Thực phẩm, dược phẩm. Dùng lọc inox để chặn tạp chất ở đường ống nguyên liệu.

Dầu khí, hóa chất, hơi nước. Bảo vệ van điều khiển, bẫy hơi và bơm, cần chọn đúng chất liệu và gioăng.

Cách chọn Strainer DN50 phù hợp

Xác định loại lưu chất. Nước, hơi, dầu hay hóa chất quyết định chất liệu thân, lưới và gioăng.

Chọn đúng kích thước. Phân biệt DN50, phi 50, phi 60 và cỡ ren để tránh mua sai.

Chọn kiểu kết nối. Ren cho hệ thống nhỏ, mặt bích cho công trình, kiểm tra tiêu chuẩn mặt bích của đường ống.

Chọn độ mịn lưới. Lưới quá thưa để cặn nhỏ lọt qua, quá mịn nhanh nghẹt và gây tụt áp.

Kiểm tra áp suất và nhiệt độ. Chọn thông số cao hơn điều kiện thực tế.

Chọn có hoặc không có nút xả. Tùy nhu cầu bảo trì.

Xem xét không gian lắp đặt. Chừa đủ khoảng trống để tháo nắp và rút lưới.

Hướng dẫn lắp đặt

1. Kiểm tra kích thước, kiểu kết nối và thông số áp suất trước khi lắp.

2. Lắp đúng chiều nước chảy theo mũi tên khắc trên thân.

3. Trên đường ống ngang, đặt nhánh chứa lưới hướng xuống hoặc nghiêng. Tránh đặt nhánh hướng lên.

4. Với loại mặt bích, dùng gioăng đúng tiêu chuẩn và siết bulong đều theo đường chéo. Với loại ren, quấn băng tan và siết vừa đủ.

5. Lắp van khóa phía trước và sau để thuận tiện bảo trì.

6. Nếu cần, lắp đồng hồ áp ở hai đầu để theo dõi chênh áp.

7. Mở nước từ từ và kiểm tra rò rỉ.

Vệ sinh và bảo trì

1. Khóa van phía trước và sau, xả áp đoạn ống.

2. Tháo nắp, rút lưới ra ngoài.

3. Rửa sạch cặn bằng nước và bàn chải mềm.

4. Kiểm tra lưới có rách, biến dạng hay ăn mòn không, và kiểm tra gioăng.

5. Lắp lại đúng vị trí, mở nước từ từ và kiểm tra rò rỉ.

Hệ thống mới nên kiểm tra thường xuyên trong giai đoạn đầu vì lượng cặn thi công còn nhiều. Sau đó, tần suất tùy chất lượng nguồn nước hoặc theo mức chênh áp.

Những sai lầm thường gặp

• Nhầm DN50 với phi 50: Hai cách gọi không luôn trùng, dễ mua sai kích thước.

• Lắp ngược chiều nước: Giảm hiệu quả lọc và có thể làm hỏng lưới.

• Đặt nhánh lưới hướng lên: Cặn rơi ngược lại, nhanh bít lưới.

• Chọn lưới quá mịn: Nhanh nghẹt, làm giảm lưu lượng.

• Bỏ qua tiêu chuẩn mặt bích: Sai tiêu chuẩn thì không lắp được.

• Chọn sai chất liệu: Gây rò rỉ, ăn mòn hoặc hỏng sớm.

• Không vệ sinh định kỳ: Lưới bít kín khiến bơm làm việc nặng hơn.

• Nhầm với bộ chia nước chữ Y: Bộ chia không có lưới lọc.

Câu hỏi thường gặp (FAQ)

strainer 50mm có phải là phi 50 không?

Không phải lúc nào cũng vậy. DN50 là kích thước danh nghĩa, còn phi 50 thường chỉ đường kính ngoài. Cần kiểm tra thông số thực tế của ống và phụ kiện.

Y lọc DN50 gồm những bộ phận nào?

Gồm thân lọc, lưới lọc, nắp, gioăng, nút xả đáy (nếu có), đầu kết nối và mũi tên chỉ chiều dòng chảy.

Y lọc DN50 có làm giảm áp lực nước không?

Khi lưới còn sạch, mức giảm áp rất nhỏ. Áp lực chỉ giảm rõ khi lưới bám nhiều cặn hoặc chọn lưới quá mịn.

Nên chọn Y lọc DN50 bằng gang hay inox?

Gang phù hợp cấp thoát nước, PCCC nhờ giá hợp lý. Inox phù hợp khi cần chống ăn mòn tốt hơn hoặc dùng cho thực phẩm, hóa chất.

Bao lâu nên vệ sinh Y lọc DN50?

Tùy chất lượng lưu chất và lượng cặn. Hệ thống mới nên kiểm tra thường xuyên, hệ thống ổn định có thể kiểm tra định kỳ hoặc theo chênh áp.

Kết luận

Strainer 50mm (Y lọc DN50) là thiết bị lọc cơ học cỡ trung bình, giữ vai trò quan trọng trong việc bảo vệ máy bơm, van và thiết bị đo đạc. Cấu tạo gồm thân lọc, lưới, nắp, gioăng, nút xả đáy và đầu kết nối, hoạt động theo nguyên lý giữ cặn bằng lưới và cho phép vệ sinh định kỳ strainer 50mm.
