Y strainer 50mm là gì?

Y strainer 50mm là gì? Trong vận hành các hệ thống công nghiệp như cấp thoát nước, hơi nóng hay dầu truyền nhiệt, sự hiện diện của cặn bẩn, rỉ sét và tạp chất từ đường ống là điều không thể tránh khỏi. Những hạt rắn li ti này nếu đi vào hệ thống sẽ trở thành "sát thủ" thầm lặng, gây ra tình trạng kẹt van, mài mòn bơm và làm sai lệch chỉ số của đồng hồ đo lưu lượng. Đối với các đường ống có kích thước DN50 (50mm) – vốn rất phổ biến trong các nhà máy và công trình hạ tầng – việc lắp đặt y strainer DN50 là giải pháp kỹ thuật tối ưu để giữ lại toàn bộ tạp chất, đảm bảo thiết bị vận hành bền bỉ và ổn định.

Việc đầu tư một chiếc y lọc rác chất lượng không chỉ là bước bảo vệ thiết bị, mà còn là phương án tiết kiệm chi phí bảo trì và thay thế linh kiện đắt đỏ về lâu dài. Hãy cùng tìm hiểu chi tiết về thiết bị quan trọng này trong bài viết dưới đây.

Vì sao hệ thống đường ống DN50 cần sử dụng Y Strainer?

Thực tế tại các nhà máy, đường ống dẫn lưu chất luôn đối mặt với nguy cơ tích tụ tạp chất theo thời gian. Các hạt cát, mảnh kim loại từ đường ống mới lắp đặt hoặc cặn bẩn từ nguồn nước, hơi nóng sẽ di chuyển theo dòng chảy và tấn công trực tiếp vào các thiết bị tinh vi.

Hệ thống đường ống DN50 là kích thước danh nghĩa thường gặp ở các nhánh cấp chính, nơi dòng chảy có lưu lượng vừa phải nhưng áp lực thường khá cao. Khi tạp chất đi qua vị trí này mà không có bộ lọc, các sự cố sau rất dễ xảy ra:

• Hỏng van điều khiển: Các loại van bi, van cầu hoặc van điện từ rất dễ bị kẹt hoặc xước gioăng làm kín khi có hạt rắn vướng vào.

• Mài mòn máy bơm: Tạp chất lọt vào buồng bơm sẽ gây ra hiện tượng mài mòn cánh bơm, làm giảm hiệu suất và gây tiếng ồn lớn.

• Sai lệch đồng hồ đo: Các cảm biến đo lưu lượng sẽ báo sai thông số nếu có cặn bám trên bề mặt tiếp xúc.

Giải pháp đơn giản nhưng mang lại hiệu quả cao nhất chính là lắp đặt y strainer DN50 ngay trước các thiết bị nhạy cảm. Đây là "lá chắn" giữ lại mọi cặn bẩn, đảm bảo lưu chất đi đến thiết bị luôn trong trạng thái sạch, từ đó kéo dài tuổi thọ cho toàn bộ hệ thống.

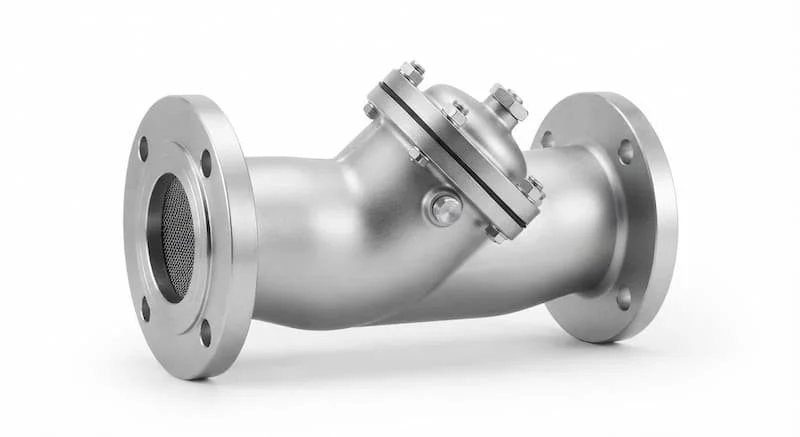

Y Strainer 50mm là gì?

Y strainer 50mm là thiết bị lọc rác chuyên dụng có cấu tạo hình chữ Y, được lắp đặt trên các đường ống có kích thước danh nghĩa DN50. Thiết bị này đóng vai trò quan trọng trong việc chặn lại các hạt rắn, rỉ sét, cát và tạp chất lơ lửng trong lưu chất, ngăn không cho chúng đi sâu vào hệ thống, từ đó bảo vệ van, bơm, đồng hồ đo và các thiết bị tự động hóa khỏi hư hỏng.

Cấu tạo và nguyên lý hoạt động của Y Strainer DN50

Để đảm bảo khả năng lọc tốt và chịu được áp lực hệ thống, cấu tạo của y strainer DN50 được thiết kế vô cùng chắc chắn:

Cấu tạo chính

• Thân van: Thường được chế tạo từ gang, thép carbon, đồng hoặc thép không gỉ (Inox 304, 316) để phù hợp với môi chất.

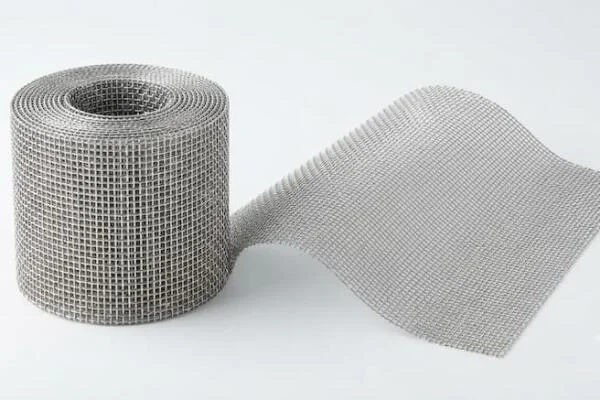

• Lưới lọc (Mesh): Đây là "trái tim" của thiết bị, làm từ Inox chống gỉ. Các cấp độ lưới (mesh) được chọn tùy vào mục đích lọc cặn mịn hay cặn thô.

• Nắp vệ sinh: Được thiết kế dễ dàng tháo rời để lấy cặn ra ngoài mà không cần tháo cả thân van khỏi đường ống.

• Gioăng làm kín: Đảm bảo hệ thống không bị rò rỉ tại vị trí nắp van.

• Kết nối: Linh hoạt với kiểu nối ren hoặc mặt bích, tương thích với chuẩn đường ống DN50.

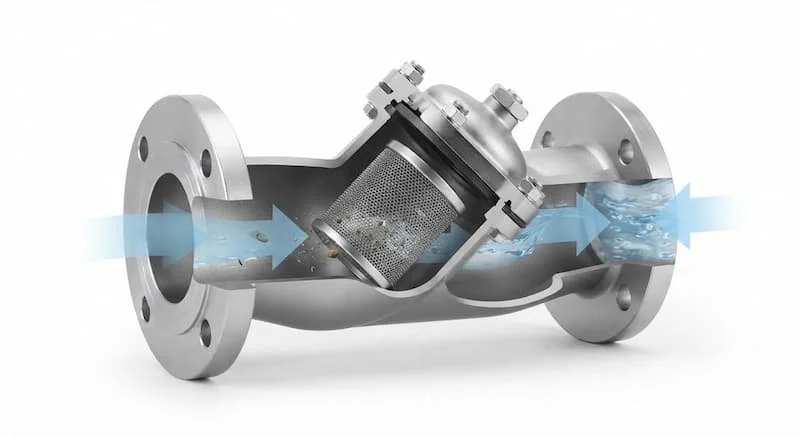

Nguyên lý hoạt động

Khi lưu chất đi qua thân van, dòng chảy bị ép đi qua lưới lọc. Các tạp chất có kích thước lớn hơn khe lưới sẽ bị giữ lại tại vùng túi phía dưới (phần chữ Y). Lưu chất đã qua lọc sẽ tiếp tục đi ra cửa sau một cách sạch sẽ. Khi lưới lọc đã đầy cặn, áp suất chênh lệch giữa đầu vào và đầu ra sẽ tăng lên, đây là dấu hiệu cần tháo nắp van để vệ sinh lưới lọc.

Phân loại Y Strainer DN50 phổ biến

Thị trường hiện nay cung cấp đa dạng các loại lọc Y nhằm đáp ứng mọi yêu cầu khắt khe của hệ thống công nghiệp:

Theo vật liệu thân

• Gang: Phổ biến trong hệ thống nước lạnh, giá thành kinh tế.

• Inox 304/316: Sử dụng trong thực phẩm, hóa chất, dược phẩm nhờ khả năng chống ăn mòn cực cao.

• Đồng: Dùng cho các hệ thống đường ống nhỏ, môi trường nước sạch.

• Thép carbon: Ưu tiên cho các ứng dụng có áp suất và nhiệt độ cao.

Theo kiểu kết nối

• Kiểu ren (BSP/NPT): Thích hợp cho đường ống DN50 tại các vị trí lắp đặt đơn giản, ít rung lắc.

• Kiểu mặt bích (JIS, DIN, ANSI): Là chuẩn mực cho các hệ thống công nghiệp chịu áp lực lớn, giúp kết nối chắc chắn và dễ dàng thay thế, bảo trì.

Theo môi chất sử dụng

Tùy vào đặc tính của nước, hơi nóng, dầu truyền nhiệt hay hóa chất mà nhà sản xuất sẽ tư vấn vật liệu gioăng và lưới lọc tương ứng để đảm bảo độ bền tối đa.

Thông số kỹ thuật quan trọng của Y Strainer DN50

Khi lựa chọn y strainer DN50, bạn cần nắm rõ các thông số kỹ thuật sau để đảm bảo thiết bị hoạt động chính xác:

• Kích thước: DN50 (đường kính ống 50mm, khoảng 2 inch).

• Áp suất làm việc: Tùy chọn PN10, PN16, PN25 hoặc Class 150/300 tương ứng với áp suất hệ thống.

• Nhiệt độ: Kiểm tra giới hạn nhiệt độ của vật liệu thân và gioăng (đặc biệt quan trọng với hơi nóng).

• Lưới lọc (Mesh): Kích thước lỗ lưới quyết định độ sạch của lưu chất sau lọc.

• Tiêu chuẩn kết nối: Mặt bích JIS, DIN hay ANSI cần đồng bộ với tiêu chuẩn của hệ thống đường ống hiện có.

So sánh Y Strainer 50mm với Basket Strainer và T Strainer

Việc lựa chọn đúng kiểu dáng lọc sẽ tối ưu hóa không gian và hiệu suất lọc:

Kết luận: Y strainer DN50 là lựa chọn số 1 cho các hệ thống cần sự nhỏ gọn và chi phí tối ưu. Trong khi đó, Basket Strainer nên được dùng nếu lưu lượng cặn quá lớn và hệ thống có đủ không gian để lắp đặt.

Vì sao phải chọn đúng kích thước và cấp lọc?

Lựa chọn y strainer DN50 không chỉ dựa trên đường kính ống mà còn phụ thuộc vào cấp lọc:

• Nếu chọn sai kích thước (DN): Sẽ gây ra hiện tượng giảm lưu lượng (tổn thất áp suất), làm bơm phải hoạt động quá tải.

• Cấp lọc (Mesh) quá nhỏ: Gây tắc nghẽn liên tục, buộc người vận hành phải vệ sinh quá nhiều lần.

• Cấp lọc quá lớn: Tạp chất vẫn lọt qua, khiến thiết bị bảo vệ (van, bơm) nhanh hỏng.

• Vật liệu sai: Dẫn đến ăn mòn hóa học hoặc nứt vỡ dưới áp suất cao, gây ra rò rỉ nguy hiểm.

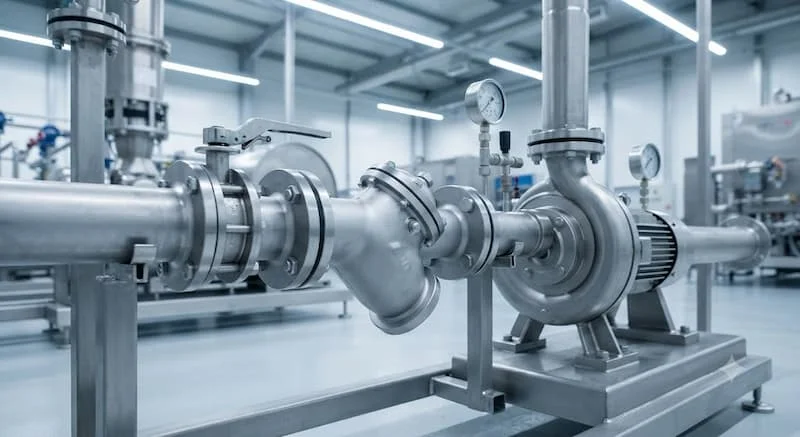

Ứng dụng thực tế của Y Strainer DN50

Thiết bị này đóng vai trò "người bảo vệ" không thể thiếu trong nhiều lĩnh vực:

• Hệ thống cấp nước & xử lý nước: Chặn cát, sỏi, tạp chất từ nguồn.

• Hệ thống HVAC: Bảo vệ các máy chiller, bộ trao đổi nhiệt khỏi cặn bẩn bám dính.

• Công nghiệp hơi & dầu: Giữ các mảnh rỉ sét từ đường ống cũ để bảo vệ van an toàn, van điều khiển.

• Nhà máy thực phẩm/Dược phẩm: Đảm bảo độ sạch của dung môi và sản phẩm lỏng.

• PCCC: Giữ cặn trong đường ống để đảm bảo các vòi phun và bơm luôn hoạt động tin cậy.

Những sai lầm thường gặp khi sử dụng

Để kéo dài tuổi thọ cho y strainer DN50, bạn cần tránh những lỗi sau:

1. Lắp ngược chiều: Mũi tên trên thân van chỉ hướng dòng chảy, nếu lắp ngược, hiệu quả lọc bằng không.

2. Không vệ sinh định kỳ: Để lưới lọc đầy cặn sẽ làm sụt áp nghiêm trọng, thậm chí làm rách lưới.

3. Chọn sai vật liệu gioăng: Ví dụ dùng gioăng cao su cho hơi nóng nhiệt độ cao sẽ bị chảy ngay lập tức.

4. Không lắp đồng hồ đo chênh áp: Việc không theo dõi chênh áp khiến bạn không biết khi nào cần vệ sinh bộ lọc, dẫn đến mất an toàn hệ thống.

Hướng dẫn lắp đặt và bảo dưỡng

Checklist lựa chọn:

• [ ] Kiểm tra chính xác thông số DN50 và tiêu chuẩn mặt bích.

• [ ] Xác định môi chất (nước, hơi, dầu) để chọn vật liệu phù hợp.

• [ ] Chọn kích thước lỗ lưới (Mesh) phù hợp với độ sạch yêu cầu.

• [ ] Ưu tiên thương hiệu có độ bền cao và phụ kiện thay thế dễ dàng.

Hướng dẫn vận hành:

• Lắp đặt: Luôn lắp hướng phần bầu lọc xuống dưới để cặn dễ dàng lắng đọng. Tuân thủ hướng mũi tên trên thân van.

• Bảo trì: Định kỳ kiểm tra áp suất chênh lệch. Khi áp suất đầu ra giảm so với đầu vào, hãy tiến hành xả cặn hoặc tháo nắp để vệ sinh lưới lọc.

• An toàn: Luôn ngắt áp suất đường ống trước khi tháo nắp vệ sinh.

FAQ: Câu hỏi thường gặp về Y Strainer DN50

1. Y Strainer 50mm có tương đương DN50 không?

Có, DN50 chính là đường kính danh nghĩa 50mm (tương đương ống 2 inch). Đây là thông số chuẩn khi chọn mua sản phẩm.

2. Nên chọn Y Strainer inox hay gang?

Nếu hệ thống nước sạch thông thường, gang là lựa chọn tiết kiệm. Nếu hệ thống hóa chất, thực phẩm hoặc hơi nóng, Inox 304/316 là lựa chọn an toàn tuyệt đối.

3. Bao lâu nên vệ sinh lưới lọc?

Tùy vào độ sạch của môi chất. Với hệ thống mới, hãy kiểm tra sau 1 tuần. Sau khi ổn định, có thể định kỳ kiểm tra 3 - 6 tháng/lần.

4. Có thể dùng Y Strainer DN50 cho hơi nóng không?

Có, nhưng phải chọn loại thân bằng thép hoặc Inox và gioăng chịu nhiệt chuyên dụng để đảm bảo an toàn.

Tổng kết

Y strainer 50mm là thiết bị cốt lõi giúp tối ưu hóa hiệu suất và bảo vệ toàn bộ hệ thống đường ống DN50. Việc đầu tư đúng sản phẩm từ đầu sẽ giúp doanh nghiệp giảm thiểu rủi ro hỏng hóc thiết bị, tiết kiệm chi phí bảo trì và đảm bảo quy trình sản xuất diễn ra liên tục.

Hãy theo dõi honto.vn để nhận thêm thông tin về Y strainer 50mm!
