Bộ Overflow là gì?

Bộ Overflow là gì? Trong các quy trình vận hành nhà máy, việc kiểm soát mức chất lỏng trong bồn chứa là yếu tố then chốt để đảm bảo năng suất. Tuy nhiên, khi bơm cấp hoạt động liên tục hoặc hệ thống điều khiển tự động gặp sự cố, bồn chứa rất dễ xảy ra hiện tượng tràn. Nếu không có đường xả tràn (overflow), chất lỏng sẽ đổ ra sàn nhà gây thất thoát nguyên liệu, tạo nguy cơ mất an toàn lao động và ảnh hưởng nghiêm trọng đến vệ sinh nhà xưởng.

Thiết bị chống tràn xuất hiện như một giải pháp cơ học đơn giản nhưng vô cùng hiệu quả để ngăn chặn sự cố này. Thiết bị này không chỉ giúp bảo vệ bồn chứa khỏi áp suất dư thừa mà còn đảm bảo quy trình sản xuất luôn nằm trong tầm kiểm soát. Hãy cùng tìm hiểu chi tiết về thiết bị này trong bài viết dưới đây để tối ưu hóa hệ thống lưu trữ của bạn.

Vì sao nhiều bồn chứa vẫn xảy ra hiện tượng tràn chất lỏng?

Sự cố tràn chất lỏng trong bồn chứa thường bắt nguồn từ những nguyên nhân khách quan trong vận hành. Khi máy bơm hoạt động liên tục hoặc van cấp không đóng kín, mực chất lỏng sẽ tăng nhanh chóng. Trong nhiều trường hợp, nếu hệ thống không được trang bị thiết bị chống tràn hoặc đường thoát tràn không được thiết kế đúng cách, chất lỏng sẽ tràn qua miệng bồn hoặc gây áp lực làm hư hỏng nắp bồn và kết cấu đỡ.

Việc tràn chất lỏng không chỉ gây lãng phí nguyên liệu – đặc biệt là với các dung dịch giá trị cao trong ngành thực phẩm, dược phẩm – mà còn dẫn đến nhiều hệ lụy khác:

• Mất an toàn: Chất lỏng tràn ra sàn nhà tạo môi trường trơn trượt, gây nguy hiểm cho nhân viên vận hành.

• Ảnh hưởng vệ sinh: Với các nhà máy cần tiêu chuẩn sạch (Clean-in-Place), việc tràn chất lỏng ra ngoài gây nhiễm bẩn khu vực sản xuất.

• Hỏng thiết bị xung quanh: Chất lỏng có thể ngấm vào động cơ, tủ điện hoặc các cảm biến nhạy cảm lắp gần bồn chứa.

Việc lắp đặt thiết bị chống tràn chuyên dụng chính là phương án phòng ngừa chủ động, giúp dẫn luồng chất lỏng dư thừa về đường thoát an toàn, bảo vệ hệ thống vận hành bền bỉ.

Bộ Overflow là gì?

Bộ Overflow (thiết bị chống tràn) là bộ phận kỹ thuật được lắp đặt trực tiếp trên thân bồn chứa hoặc các hệ thống ống dẫn công nghiệp. Thiết bị này có chức năng chính là dẫn phần chất lỏng dư thừa ra khỏi bồn khi mức lưu chất vượt quá giới hạn thiết kế cho phép.

Nhờ cơ chế đơn giản nhưng tin cậy, thiết bị chống tràn giúp ổn định mực chất lỏng, bảo vệ cấu trúc bồn chứa trước hiện tượng quá áp và đảm bảo an toàn tuyệt đối trong các quy trình chiết rót, lưu trữ hoặc lên men.

Cấu tạo và nguyên lý hoạt động của thiết bị chống tràn

Thiết bị chống tràn chất lượng được thiết kế để đảm bảo độ bền trong môi trường công nghiệp khắc nghiệt.

Cấu tạo chi tiết

• Thân Overflow: Thường được gia công từ Inox cao cấp, đảm bảo tính kháng khuẩn và độ bóng bề mặt.

• Đầu kết nối: Thiết kế linh hoạt (Clamp, ren hoặc mặt bích) để dễ dàng tích hợp vào bồn chứa.

• Ống xả tràn: Bộ phận dẫn chất lỏng dư đi ra ngoài.

• Gioăng làm kín: Đảm bảo không xảy ra rò rỉ tại vị trí lắp đặt.

• Kẹp/Mặt bích: Đảm bảo kết nối chặt chẽ và ổn định.

Nguyên lý hoạt động

Khi mức chất lỏng trong bồn tăng dần trong quá trình cấp liệu, đến một cao độ nhất định tương ứng với miệng cửa xả của thiết bị chống tràn, chất lỏng sẽ tự động tràn qua cửa này. Từ đó, bộ phận dẫn dòng sẽ đưa lượng chất lỏng dư về đường thoát hoặc bồn chứa phụ. Quá trình này hoàn toàn diễn ra theo cơ chế vật lý (tràn tự nhiên), giúp bồn chứa luôn giữ được mực chất lỏng an toàn mà không phụ thuộc vào điện năng hay cảm biến.

Phân loại thiết bị chống tràn phổ biến

Trên thị trường hiện nay, thiết bị chống tràn được chia thành các loại dựa trên vật liệu và ứng dụng để phù hợp với từng nhu cầu:

• Theo vật liệu:

  • Inox 304/316: Lựa chọn ưu tiên trong ngành thực phẩm, dược phẩm và hóa chất nhờ khả năng chống ăn mòn và dễ vệ sinh.

  • Nhựa PVC: Dùng cho các ứng dụng nhẹ nhàng, chi phí thấp.

  • Thép: Dùng trong công nghiệp nặng, bồn chứa nhiên liệu.

• Theo kiểu kết nối:

  • Clamp: Phổ biến trong ngành thực phẩm, cho phép tháo lắp nhanh để vệ sinh CIP.

  • Ren/Mặt bích: Sử dụng cho hệ thống đường ống công nghiệp, chịu áp lực ổn định.

• Theo ứng dụng: Phân chia theo vị trí lắp đặt như bồn khuấy, bồn CIP, tank lên men hoặc bể chứa nước sạch.

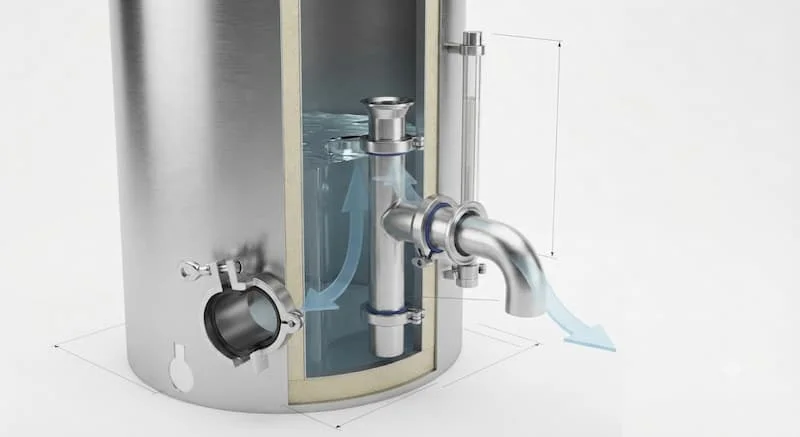

Thông số kỹ thuật cần quan tâm

Khi lựa chọn thiết bị chống tràn, cần chú trọng các yếu tố để đảm bảo công suất xả tràn:

• Kích thước DN: Phải tương thích với dung tích bồn và tốc độ bơm cấp.

• Đường kính ống xả: Đảm bảo lưu lượng xả lớn hơn hoặc bằng tốc độ bơm vào tối đa.

• Áp suất & Nhiệt độ: Phải chịu được áp suất vận hành bên trong bồn.

• Độ bóng bề mặt: Rất quan trọng với ngành thực phẩm, dược phẩm để ngăn vi khuẩn bám dính.

• Tiêu chuẩn vệ sinh: Đạt chuẩn thiết kế vệ sinh (Hygienic Design) để tránh đọng chất lỏng tại các góc chết.

Thiết bị chống tràn khác gì với van phao và cảm biến mức?

Dưới đây là bảng so sánh để giúp bạn hiểu rõ vai trò của từng thiết bị trong việc kiểm soát mức chất lỏng:

Kết luận: thiết bị chống tràn là giải pháp "phòng thủ cuối cùng" (cơ học). Van phao chủ yếu dùng để cấp nước, còn cảm biến mức dùng cho việc giám sát và điều khiển tự động hóa phức tạp.

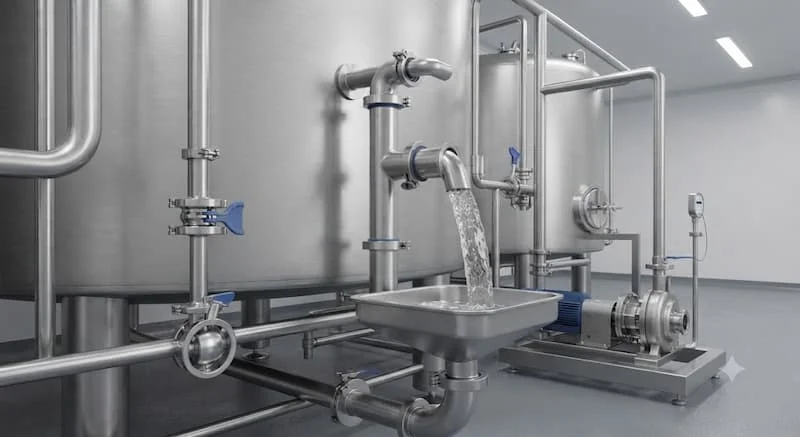

Ứng dụng thực tế và sai lầm thường gặp

Ứng dụng: Thiết bị chống tràn không thể thiếu trong các tank CIP (vệ sinh tại chỗ), tank lên men, bồn chứa nước sạch trong nhà máy bia, sữa và các bồn hóa chất chuyên dụng.

Các sai lầm thường gặp:

• Chọn đường kính quá nhỏ: Không thoát kịp lượng chất lỏng bơm vào, gây tràn ngược ra miệng bồn chính.

• Lắp sai cao độ: Lắp quá cao sẽ gây tràn trước khi đến mức an toàn; quá thấp sẽ làm giảm dung tích sử dụng của bồn.

• Chọn sai vật liệu: Dùng vật liệu không tương thích với hóa chất bên trong dẫn đến ăn mòn thiết bị.

Hướng dẫn lựa chọn và bảo dưỡng

Checklist lựa chọn:

✓ Xác định loại lưu chất và tính chất ăn mòn.

✓ Tính toán lưu lượng cấp vào để chọn đường kính DN phù hợp.

✓ Chọn vật liệu inox đạt chuẩn thực phẩm nếu cần.

✓ Ưu tiên kiểu kết nối Clamp để dễ dàng tháo vệ sinh.

Hướng dẫn lắp đặt và bảo dưỡng:

• Lắp đặt: Xác định chính xác vị trí cao độ Overflow trước khi hàn hoặc lắp đặt. Đảm bảo đường ống thoát dốc tự nhiên để tránh đọng nước.

• Bảo trì: Định kỳ kiểm tra rò rỉ tại khớp nối. Vệ sinh đường ống xả để tránh tình trạng tắc nghẽn do cặn bẩn bám dính. Kiểm tra độ ăn mòn của vật liệu sau 6–12 tháng vận hành.

FAQ: Câu hỏi thường gặp về thiết bị chống tràn

1. Thiết bị chống tràn có bắt buộc phải lắp không?

Trong các hệ thống bồn chứa có bơm tự động hoặc quy trình sản xuất liên tục, việc lắp thiết bị chống tràn là yêu cầu bắt buộc để đảm bảo an toàn.

2. Overflow có thay thế van phao được không?

Không. Overflow là để xả tràn, còn van phao là để kiểm soát cấp liệu. Chúng có hai chức năng khác nhau trong một hệ thống.

3. Nên dùng inox 304 hay inox 316?

Dùng Inox 304 cho môi trường nước sạch; Inox 316/316L cho thực phẩm, hóa chất hoặc môi trường dễ ăn mòn.

4. Bao lâu nên kiểm tra bộ Overflow?

Nên kiểm tra định kỳ mỗi 6 tháng hoặc trong các đợt bảo trì lớn của dây chuyền sản xuất.

5. Có thể lắp cho bồn thực phẩm không?

Có, bạn cần chọn loại có thiết kế vệ sinh (hygienic) để tránh lưu lại sản phẩm cũ bên trong.

Kết luận

Thiết bị chống tràn đóng vai trò là "chốt chặn" an toàn quan trọng cho mọi hệ thống bồn chứa công nghiệp. Đầu tư vào một thiết bị chất lượng ngay từ đầu sẽ giúp bạn giảm thiểu rủi ro thất thoát nguyên liệu, đảm bảo môi trường làm việc an toàn và kéo dài tuổi thọ cho hệ thống.
