Đặc điểm, ưu điểm của Y lọc D32

Y lọc D32 inox là thiết bị được sử dụng phổ biến trong các hệ thống đường ống nhằm loại bỏ cặn bẩn, rác thải và các tạp chất rắn có trong dòng lưu chất. Với thiết kế dạng chữ Y, sản phẩm vừa đảm nhiệm chức năng lọc vừa giúp bảo vệ các thiết bị phía sau như máy bơm, van, đồng hồ đo áp và các thiết bị điều khiển.

Nhờ được chế tạo từ inox 304 hoặc inox 316, y lọc D 32 có khả năng chống gỉ sét, chịu ăn mòn tốt và phù hợp với nhiều môi trường làm việc khác nhau. Kích thước DN32 tương đương đường kính ngoài khoảng phi 42 mm, thường được lựa chọn cho các hệ thống đường ống có kích thước tương ứng.

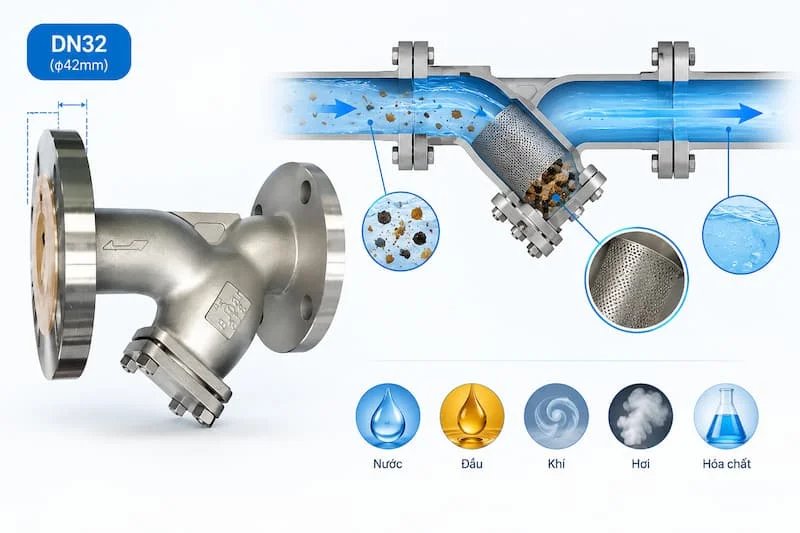

Y lọc D32 inox là gì?

Y lọc D32 inox là một loại van lọc dạng chữ Y, được lắp đặt trên đường ống để giữ lại các hạt cặn, bụi bẩn, mạt kim loại, rác nhỏ và tạp chất rắn trước khi dòng lưu chất đi qua các thiết bị khác trong hệ thống.

Tên gọi “D32” thường được sử dụng để chỉ kích thước đường ống DN32. Trong thực tế, DN32 thường tương ứng với đường kính ngoài khoảng 42 mm, tùy theo tiêu chuẩn đường ống và phương pháp kết nối.

Điểm đặc trưng của sản phẩm là phần thân được thiết kế theo hình chữ Y. Một nhánh của thân chứa lưới lọc và được bố trí nghiêng xuống dưới so với hướng dòng chảy. Khi lưu chất đi qua, các tạp chất có kích thước lớn hơn mắt lưới sẽ bị giữ lại trong khoang lọc, trong khi phần lưu chất sạch tiếp tục đi qua đường ống.

Y lọc D 32 inox có thể được sử dụng cho nước, dầu, khí, hơi và một số loại hóa chất tùy thuộc vào vật liệu, loại lưới lọc, nhiệt độ và áp suất làm việc thực tế.

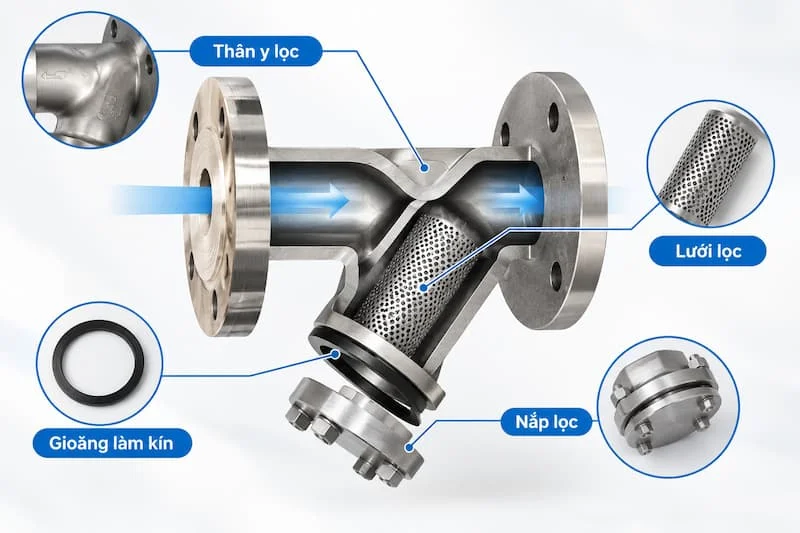

Cấu tạo của y lọc D 32 inox

Mặc dù có thiết kế tương đối nhỏ gọn, y lọc D 32 inox gồm nhiều bộ phận phối hợp với nhau để thực hiện quá trình lọc hiệu quả.

Thân y lọc

Thân van thường được chế tạo từ inox 304 hoặc inox 316. Đây là bộ phận chịu tác động trực tiếp của dòng lưu chất cũng như áp lực trong đường ống.

Inox 304 có ưu điểm về độ bền, khả năng chống ăn mòn và giá thành hợp lý. Trong khi đó, inox 316 có khả năng chống ăn mòn tốt hơn trong những môi trường khắc nghiệt, đặc biệt khi có hóa chất hoặc ion chloride.

Lưới lọc

Lưới lọc được đặt bên trong khoang chữ Y, có nhiệm vụ giữ lại các tạp chất rắn trong dòng lưu chất. Kích thước mắt lưới cần được lựa chọn phù hợp với yêu cầu lọc của hệ thống.

Lưới quá nhỏ có thể làm tăng tổn thất áp suất và nhanh bị nghẹt, trong khi lưới quá lớn lại không giữ được các hạt cặn có kích thước nhỏ.

Nắp lọc

Nắp lọc nằm ở cuối nhánh chữ Y và có thể tháo rời để kiểm tra hoặc vệ sinh lưới lọc. Đây là một trong những ưu điểm giúp y lọc thuận tiện hơn trong quá trình bảo trì.

Khi lưới lọc bị bám nhiều cặn, người vận hành chỉ cần cô lập đoạn đường ống, tháo nắp và lấy lưới ra vệ sinh thay vì phải tháo toàn bộ thiết bị khỏi hệ thống.

Gioăng làm kín

Gioăng được bố trí tại vị trí tiếp xúc giữa các bộ phận nhằm hạn chế rò rỉ lưu chất. Vật liệu gioăng cần được lựa chọn dựa trên nhiệt độ, áp suất và đặc tính hóa học của môi chất.

Thông số kỹ thuật của y lọc D 32 inox

Một số thông số thường gặp của y lọc D 32 inox gồm:

• Kích thước danh nghĩa: DN32.

• Đường kính ống tương ứng: khoảng phi 42 mm.

• Vật liệu thân: inox 304 hoặc inox 316.

• Vật liệu lưới: inox, tùy cấu hình sản phẩm.

• Kiểu kết nối: nối ren hoặc lắp bích tùy thiết kế.

• Dạng thiết kế: chữ Y.

• Môi chất: nước, dầu, khí, hơi và một số loại hóa chất phù hợp.

• Áp suất làm việc: có thể thuộc dải PN16–PN25 tùy model.

• Nhiệt độ làm việc: có thể lên đến khoảng 150°C tùy vật liệu và cấu hình.

• Ứng dụng: cấp thoát nước, xử lý nước, hóa chất, thực phẩm, dược phẩm, khí nén và hệ thống hơi.

Các thông số trên có thể thay đổi theo từng nhà sản xuất. Vì vậy, khi lựa chọn sản phẩm thực tế, người dùng nên kiểm tra catalogue và thông số kỹ thuật của đúng model thay vì chỉ dựa vào kích thước DN32.

Ưu điểm nổi bật của y lọc D 32 inox

Khả năng chống ăn mòn tốt

Inox 304 và inox 316 có khả năng chống oxy hóa, gỉ sét và ăn mòn tốt hơn nhiều vật liệu thông thường. Nhờ đó, y lọc inox có thể hoạt động ổn định trong môi trường ẩm ướt hoặc những hệ thống yêu cầu độ bền vật liệu cao.

Đối với môi trường có tính ăn mòn mạnh, người dùng có thể cân nhắc inox 316 để tăng khả năng chống chịu.

Bảo vệ thiết bị trong đường ống

Một trong những nhiệm vụ quan trọng nhất của y lọc D 32 là bảo vệ các thiết bị nằm phía sau nó.

Các tạp chất như cát, cặn đường ống, mạt kim loại hoặc rác nhỏ nếu đi trực tiếp vào máy bơm, van điều khiển, đồng hồ đo áp hay thiết bị trao đổi nhiệt có thể gây tắc nghẽn, giảm hiệu suất hoặc làm hư hỏng linh kiện.

Việc lắp y lọc trước các thiết bị này giúp giảm nguy cơ phát sinh sự cố và góp phần kéo dài tuổi thọ hệ thống.

Thiết kế nhỏ gọn, dễ lắp đặt

Y lọc D 32 có kích thước tương đối nhỏ, phù hợp với những hệ thống đường ống có không gian lắp đặt hạn chế. Tùy model, thiết bị có thể sử dụng kết nối ren hoặc kết nối bích.

Đặc biệt, dạng nối ren thường được lựa chọn cho các hệ thống quy mô nhỏ và vừa nhờ thao tác lắp đặt tương đối đơn giản.

Dễ vệ sinh và bảo trì

Khi lượng cặn tích tụ trên lưới lọc tăng lên, người dùng có thể tháo phần nắp ở nhánh chữ Y để lấy lưới ra kiểm tra và vệ sinh.

Việc bảo trì định kỳ giúp duy trì khả năng lọc, hạn chế tình trạng chênh áp tăng cao và đảm bảo dòng lưu chất đi qua ổn định.

Y lọc D 32 inox được ứng dụng ở đâu?

Nhờ khả năng lọc cặn và độ bền vật liệu tốt, y lọc D 32 inox được sử dụng trong nhiều lĩnh vực khác nhau.

Hệ thống cấp thoát nước

Y lọc được sử dụng để loại bỏ cặn bẩn trong đường ống nước, giúp bảo vệ máy bơm, van và các thiết bị phía sau. Thiết bị có thể xuất hiện trong hệ thống cấp nước dân dụng, công nghiệp hoặc hệ thống xử lý nước.

Ngành hóa chất

Trong các dây chuyền vận chuyển hóa chất, việc kiểm soát tạp chất trong dòng lưu chất đóng vai trò quan trọng. Y lọc inox có thể được lựa chọn nhờ khả năng chống ăn mòn tương đối tốt.

Tuy nhiên, với từng loại hóa chất cụ thể cần kiểm tra khả năng tương thích của inox, gioăng và các bộ phận tiếp xúc với môi chất trước khi sử dụng.

Thực phẩm, đồ uống và dược phẩm

Inox có bề mặt tương đối sạch, ít bám bẩn và dễ vệ sinh nên được sử dụng rộng rãi trong các hệ thống sản xuất thực phẩm, đồ uống và dược phẩm.

Trong những dây chuyền yêu cầu tiêu chuẩn vệ sinh cao, cần lựa chọn đúng loại y lọc và vật liệu đáp ứng tiêu chuẩn của hệ thống.

Hệ thống hơi và khí nén

Y lọc D 32 inox cũng có thể được sử dụng để giữ lại các hạt cặn và tạp chất trong đường ống hơi hoặc khí nén, qua đó hỗ trợ bảo vệ thiết bị phía sau như máy nén khí, van, thiết bị trao đổi nhiệt và các bộ phận điều khiển.

Đối với hệ thống nhiệt độ và áp suất cao, cần đặc biệt chú ý đến giới hạn làm việc của từng model.

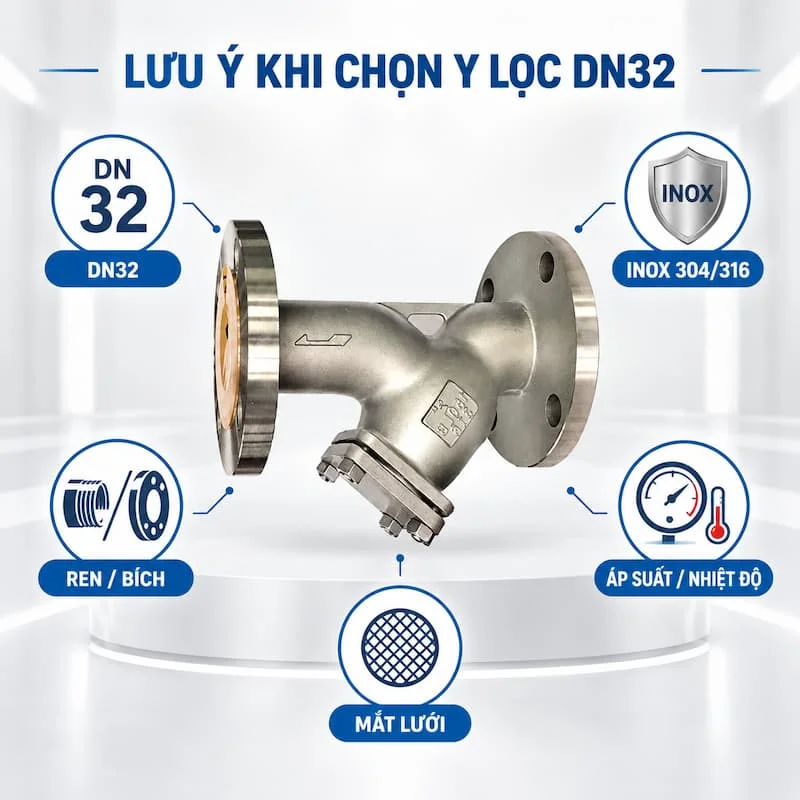

Những lưu ý khi lựa chọn y lọc D32 inox

Để lựa chọn đúng sản phẩm, người dùng nên kiểm tra một số yếu tố quan trọng trước khi mua.

Thứ nhất, xác định kích thước đường ống. DN32 cần tương thích với kích thước thực tế của hệ thống. Nếu đường ống có kích thước khác, cần sử dụng phương án chuyển đổi phù hợp.

Thứ hai, lựa chọn vật liệu inox. Inox 304 phù hợp với nhiều ứng dụng thông thường, trong khi inox 316 thường được ưu tiên cho môi trường có yêu cầu cao hơn về khả năng chống ăn mòn.

Thứ ba, kiểm tra kiểu kết nối. Y lọc D 32 có thể sử dụng nối ren hoặc kết nối bích. Cần lựa chọn đúng kiểu kết nối với đường ống hiện có.

Thứ tư, xác định kích thước mắt lưới. Đây là thông số ảnh hưởng trực tiếp đến khả năng lọc và lưu lượng qua thiết bị. Không nên chọn lưới quá nhỏ nếu hệ thống có nhiều cặn vì có thể khiến lưới nhanh bị nghẹt.

Cuối cùng, kiểm tra nhiệt độ và áp suất làm việc. Thiết bị cần có giới hạn chịu áp và chịu nhiệt phù hợp với điều kiện vận hành thực tế.

Kết luận

Y lọc D32 inox là giải pháp hiệu quả để loại bỏ cặn bẩn và tạp chất rắn khỏi dòng lưu chất trong các hệ thống đường ống DN32. Với thiết kế dạng chữ Y, vật liệu inox 304 hoặc inox 316, khả năng chống ăn mòn tốt và cấu tạo dễ vệ sinh, sản phẩm có thể đáp ứng nhiều nhu cầu từ cấp thoát nước đến công nghiệp hóa chất, thực phẩm, khí nén và hơi nóng.

Khi lựa chọn y lọc D 32, người dùng nên quan tâm đồng thời đến kích thước đường ống, vật liệu, kiểu kết nối, mắt lưới, áp suất và nhiệt độ làm việc. Lựa chọn đúng thông số không chỉ đảm bảo hiệu quả lọc mà còn giúp bảo vệ các thiết bị trong hệ thống và giảm chi phí bảo trì về lâu dài.
