Hướng dẫn lựa chọn Stainless Steel Pipe Y Strainer phù hợp với hệ thống đường ống

Stainless Steel Pipe Y Strainer hay còn gọi là lọc Y inox, Y Strainer inox là thiết bị được sử dụng phổ biến trong các hệ thống đường ống công nghiệp nhằm loại bỏ cặn bẩn, tạp chất và các hạt rắn có trong dòng lưu chất. Việc lựa chọn đúng loại lọc Y không chỉ giúp bảo vệ van, bơm và các thiết bị phía sau mà còn góp phần duy trì lưu lượng và hiệu suất ổn định cho toàn bộ hệ thống.

Tuy nhiên, không phải mọi loại Stainless Steel Pipe Y Strainer (lọc Y inox) đều phù hợp với mọi hệ thống. Khi lựa chọn, cần xem xét đồng thời nhiều yếu tố như vật liệu inox, kích thước đường ống, áp suất, nhiệt độ, kiểu kết nối và kích thước mắt lưới lọc.

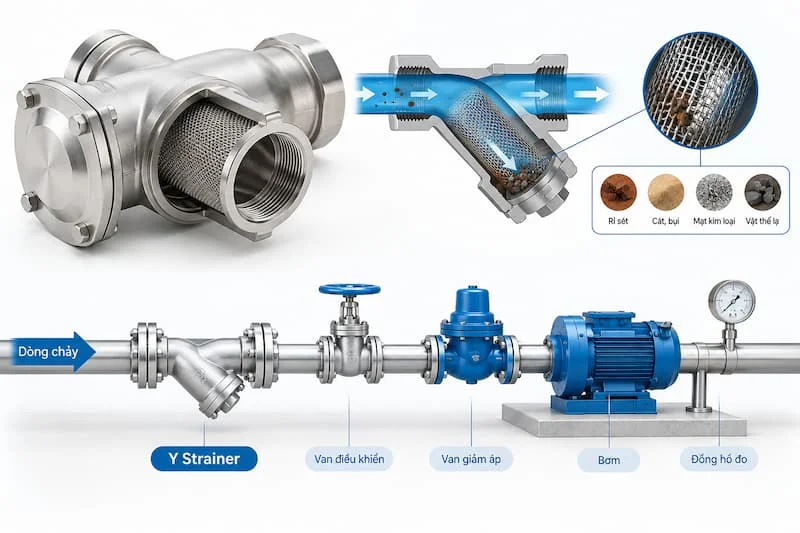

Stainless Steel Pipe Y Strainer là gì?

Stainless Steel Pipe Y Strainer là một dạng bộ lọc đường ống có thân được chế tạo từ thép không gỉ (stainless steel), với thiết kế dạng chữ Y. Bên trong thân lọc có một bộ phận lưới lọc có nhiệm vụ giữ lại các tạp chất rắn khi lưu chất đi qua.

Khác với một số thiết bị lọc chuyên dụng có khả năng loại bỏ các hạt rất nhỏ, Y Strainer thường được sử dụng để lọc các loại cặn cơ học như bụi bẩn, rỉ sét, mạt kim loại, cặn đường ống hoặc các vật thể lạ.

Thiết bị thường được lắp đặt trước van điều khiển, van giảm áp, bơm, đồng hồ đo, bộ trao đổi nhiệt và nhiều thiết bị khác nhằm hạn chế nguy cơ hư hỏng do cặn bẩn trong đường ống.

Thiết kế dạng chữ Y cũng giúp thiết bị có cấu tạo tương đối đơn giản, dễ lắp đặt, vệ sinh và thay thế lưới lọc khi cần thiết.

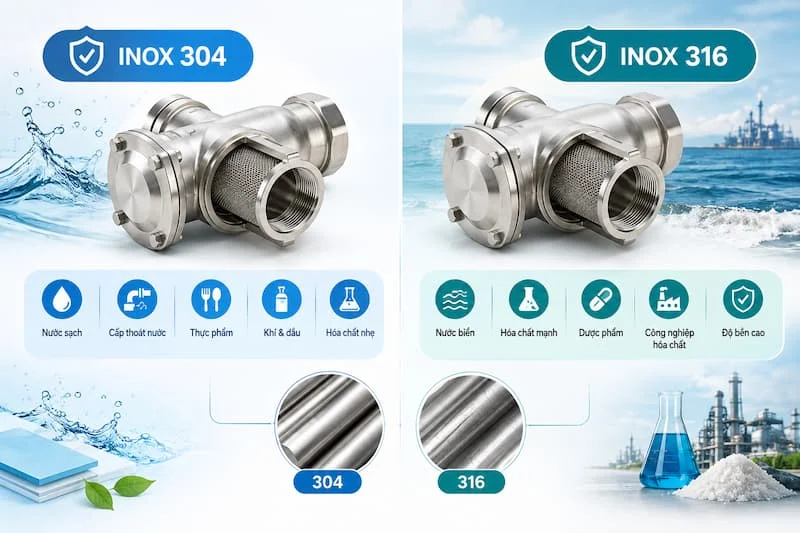

Xác định vật liệu inox phù hợp

Một trong những yếu tố đầu tiên cần quan tâm khi lựa chọn lọc Y inox là vật liệu chế tạo. Hai loại inox được sử dụng phổ biến nhất là inox 304 và inox 316.

Y Strainer inox 304

Inox 304 có khả năng chống ăn mòn tốt trong nhiều môi trường thông thường và có ưu điểm về chi phí. Vì vậy, loại vật liệu này thường được sử dụng trong:

• Hệ thống nước sạch.

• Hệ thống cấp thoát nước.

• Ngành thực phẩm.

• Hệ thống khí và một số loại dầu.

• Các môi trường hóa chất có mức độ ăn mòn thấp.

Nếu hệ thống không tiếp xúc thường xuyên với môi trường chứa nhiều chloride hoặc hóa chất ăn mòn mạnh, Y Strainer inox 304 có thể là lựa chọn kinh tế và phù hợp.

Y Strainer inox 316

So với inox 304, inox 316 có khả năng chống ăn mòn tốt hơn nhờ thành phần molypden. Vật liệu này thường được lựa chọn cho các môi trường khắc nghiệt hơn như:

• Nước biển và môi trường ven biển.

• Hóa chất có tính ăn mòn.

• Ngành dược phẩm.

• Công nghiệp hóa chất.

• Các hệ thống yêu cầu khả năng chống ăn mòn và độ bền cao.

Do giá thành inox 316 thường cao hơn inox 304, người dùng nên căn cứ vào điều kiện thực tế của lưu chất thay vì chỉ lựa chọn theo vật liệu có cấp độ cao hơn.

Lựa chọn kích thước đường ống

Kích thước (Size) là thông số quan trọng tiếp theo khi lựa chọn lọc Y inox. Kích thước của lọc Y phải tương thích với đường ống để đảm bảo quá trình lắp đặt thuận lợi và hạn chế ảnh hưởng đến lưu lượng.

Kích thước đường ống thường được xác định theo DN (Diameter Nominal) hoặc Inch. Một số kích thước phổ biến gồm DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100 và lớn hơn.

Khi lựa chọn, không nên chỉ dựa vào đường kính bên ngoài của ống. Cần xác định chính xác kích thước danh nghĩa, tiêu chuẩn đường ống và tiêu chuẩn kết nối.

Ví dụ, một hệ thống sử dụng đường ống DN50 cần lựa chọn lọc Y có kích thước kết nối phù hợp với DN50 và đồng thời kiểm tra tiêu chuẩn mặt bích hoặc ren.

Nếu lựa chọn sai kích thước, việc lắp đặt có thể gặp khó khăn hoặc làm tăng tổn thất áp suất trong hệ thống.

Kiểm tra áp suất và nhiệt độ làm việc

Hai thông số không thể bỏ qua khi lựa chọn lọc Y inox là áp suất và nhiệt độ làm việc.

Tùy vào thiết kế và tiêu chuẩn sản xuất, lọc Y inox có thể được cung cấp với nhiều cấp áp suất khác nhau, chẳng hạn PN25, PN40 hoặc Class 150LB, Class 300LB.

Khi lựa chọn, áp suất làm việc tối đa của Y Strainer phải cao hơn hoặc ít nhất đáp ứng được áp suất thực tế của hệ thống. Đồng thời, cần tính đến các trường hợp áp suất tăng đột biến trong quá trình vận hành.

Đối với nhiệt độ, khả năng chịu nhiệt của thiết bị phụ thuộc không chỉ vào vật liệu thân lọc mà còn vào lưới lọc, gioăng làm kín và các bộ phận bên trong.

Một số dòng Y Strainer inox có thể sử dụng trong môi trường nhiệt độ cao, thậm chí lên tới khoảng 450°C trong điều kiện phù hợp. Tuy nhiên, không nên lấy nhiệt độ tối đa của thân lọc làm nhiệt độ vận hành thực tế. Cần kiểm tra bảng thông số kỹ thuật của nhà sản xuất, đặc biệt là giới hạn nhiệt độ của gioăng.

Đối với hệ thống hơi nóng, dầu nóng hoặc các môi trường nhiệt độ cao, việc kiểm tra thông số này càng quan trọng để tránh rò rỉ hoặc giảm tuổi thọ thiết bị.

Lựa chọn kiểu kết nối

Lọc Y inox hiện có nhiều kiểu kết nối, trong đó phổ biến nhất là nối ren và nối mặt bích.

Stainless steel pipe Y Strainer nối ren

Y Strainer dạng ren thường được sử dụng cho các đường ống có kích thước nhỏ, phổ biến từ DN15 đến DN50.

Ưu điểm của kết nối ren là:

• Thiết kế nhỏ gọn.

• Chi phí tương đối thấp.

• Lắp đặt đơn giản.

• Phù hợp với các hệ thống đường ống nhỏ.

Tuy nhiên, cần kiểm tra chính xác tiêu chuẩn ren như BSP, NPT hoặc các tiêu chuẩn khác để đảm bảo khả năng tương thích.

Y Strainer nối mặt bích

Đối với đường ống lớn hoặc hệ thống yêu cầu độ chắc chắn cao, Y Strainer mặt bích thường là lựa chọn phù hợp.

Kiểu kết nối này thuận tiện cho việc tháo lắp, kiểm tra và bảo trì thiết bị. Tuy nhiên, người dùng cần đặc biệt chú ý đến tiêu chuẩn mặt bích như JIS, DIN, ANSI hoặc các tiêu chuẩn tương ứng.

Hai mặt bích kết nối phải có cùng tiêu chuẩn và cấp áp suất phù hợp. Việc sử dụng sai tiêu chuẩn mặt bích có thể khiến thiết bị không thể lắp đặt đúng hoặc gây rò rỉ trong quá trình vận hành.

Chọn kích thước mắt lưới lọc phù hợp

Lưới lọc là bộ phận trực tiếp giữ lại cặn bẩn trong lọc Y inox. Vì vậy, việc lựa chọn mesh size phù hợp có ảnh hưởng lớn đến hiệu quả lọc và lưu lượng của hệ thống.

Lưới quá thô có thể không giữ được những hạt cặn mà hệ thống cần loại bỏ. Ngược lại, lưới quá mịn có thể nhanh chóng bị tắc, làm tăng chênh lệch áp suất và ảnh hưởng đến lưu lượng.

Do đó, cần xác định trước kích thước và loại tạp chất cần loại bỏ. Sau đó lựa chọn mắt lưới phù hợp với yêu cầu thực tế của hệ thống.

Đối với những hệ thống có lượng cặn lớn, cần cân nhắc khả năng vệ sinh lưới lọc định kỳ để tránh tình trạng Y Strainer bị nghẹt và gây sụt áp.

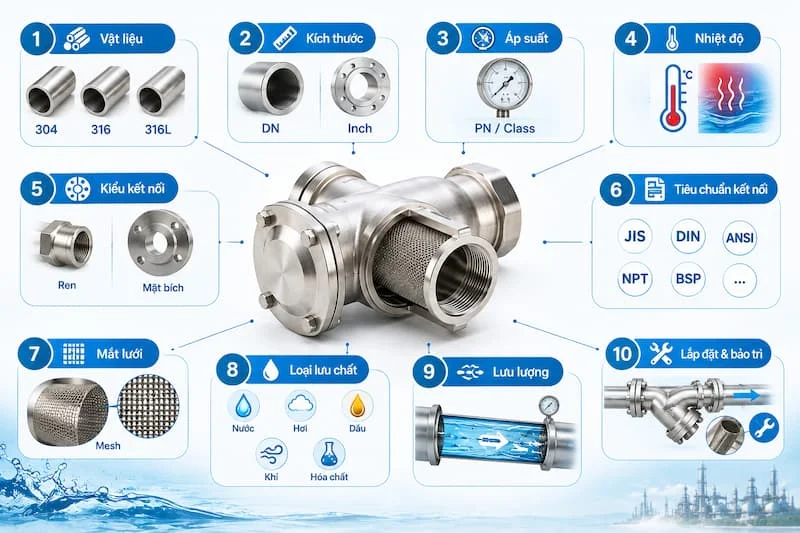

Một số lưu ý khi lựa chọn lọc Y inox

Để lựa chọn đúng sản phẩm, người dùng nên kiểm tra đầy đủ các thông số sau trước khi đặt mua:

• Vật liệu: Inox 304, 316 hoặc 316L.

• Kích thước: DN hoặc Inch.

• Áp suất làm việc: PN hoặc Class.

• Nhiệt độ làm việc: nhiệt độ tối đa của lưu chất.

• Kiểu kết nối: ren hoặc mặt bích.

• Tiêu chuẩn kết nối: JIS, DIN, ANSI/NPT/BSP...

• Kích thước mắt lưới: Mesh.

• Loại lưu chất: nước, hơi, dầu, khí hoặc hóa chất.

• Lưu lượng yêu cầu: dùng để đánh giá tổn thất áp suất.

• Điều kiện lắp đặt và bảo trì: không gian tháo lưới, hướng dòng chảy và vị trí xả cặn.

Việc cung cấp đầy đủ các thông tin trên cho nhà cung cấp sẽ giúp quá trình tư vấn và lựa chọn lọc Y inox chính xác hơn.

Kết luận

Lựa chọn lọc Y inox không chỉ đơn giản là chọn một thiết bị có cùng kích thước với đường ống. Để đảm bảo hiệu quả lọc và tuổi thọ thiết bị, cần đánh giá tổng thể vật liệu inox, kích thước, áp suất, nhiệt độ, kiểu kết nối và kích thước mắt lưới.

Trong đó, inox 304 phù hợp với nhiều hệ thống thông thường, trong khi inox 316/316L là lựa chọn đáng cân nhắc cho môi trường có tính ăn mòn cao hoặc yêu cầu vệ sinh nghiêm ngặt. Bên cạnh đó, việc lựa chọn đúng kích thước và tiêu chuẩn kết nối sẽ giúp hạn chế sụt áp, tránh rò rỉ và thuận tiện hơn trong quá trình bảo trì.

Nếu xác định đúng các yêu cầu kỹ thuật ngay từ đầu, lọc Y inox có thể hoạt động ổn định, bảo vệ hiệu quả các thiết bị phía sau và góp phần nâng cao độ an toàn, hiệu suất của toàn bộ hệ thống đường ống.
