Y Strainer Inside: Cấu tạo bên trong của Y Strainer gồm những gì?

Y Strainer Inside là cụm từ dùng để chỉ cấu tạo và các bộ phận nằm bên trong Y Strainer (lọc chữ Y) – một thiết bị được sử dụng phổ biến trong hệ thống đường ống để loại bỏ cặn bẩn, rác, cát, sỏi và các tạp chất rắn khỏi dòng lưu chất.

Khác với các loại van điều khiển hoặc van đóng mở thông thường, Y Strainer không có nhiệm vụ chính là điều tiết dòng chảy. Chức năng quan trọng nhất của thiết bị này là lọc và bảo vệ các thiết bị phía sau đường ống, chẳng hạn như van, bơm, đồng hồ đo, bộ trao đổi nhiệt hoặc các thiết bị công nghiệp khác.

Vậy bên trong Y Strainer có gì? Cấu tạo của lưới lọc ra sao? Gioăng làm kín nằm ở đâu? Nắp xả cặn có tác dụng gì? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.

Y Strainer Inside là gì?

Y Strainer có thiết kế thân van giống hình chữ Y, trong đó dòng lưu chất đi qua đường ống chính và được dẫn qua một bộ phận lọc nằm nghiêng bên trong nhánh phụ.

Khi dòng chất lỏng hoặc khí đi qua Y Strainer, các hạt cặn có kích thước lớn hơn mắt lưới sẽ bị giữ lại trên Screen/Mesh. Phần lưu chất sạch tiếp tục đi qua và chảy đến các thiết bị phía sau.

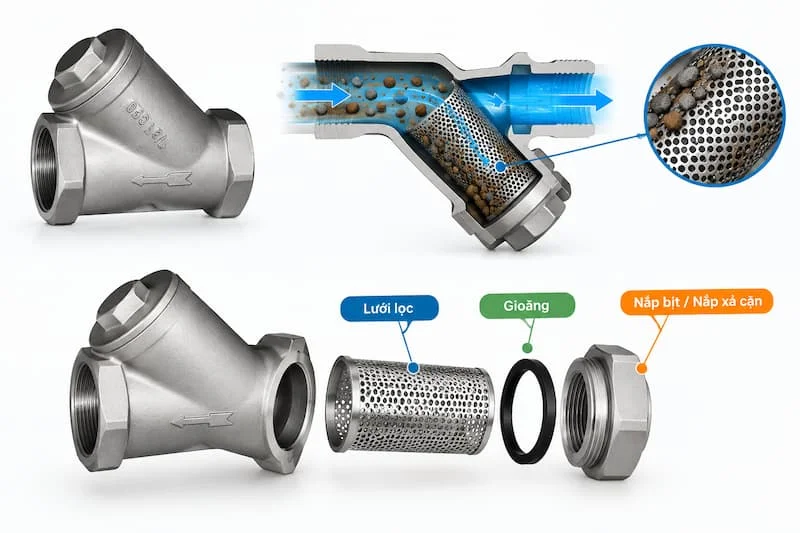

Cấu tạo bên trong Y Strainer tương đối đơn giản nhưng được thiết kế để đảm bảo khả năng lọc hiệu quả và thuận tiện cho quá trình bảo trì. Các bộ phận quan trọng gồm:

• Lưới lọc – Screen/Mesh

• Gioăng làm kín – Gasket

• Nắp bịt hoặc nắp xả cặn – Cap/Bonnet

Trong đó, lưới lọc là bộ phận trực tiếp thực hiện nhiệm vụ giữ lại tạp chất, còn gioăng và nắp có nhiệm vụ hỗ trợ khả năng làm kín và bảo trì thiết bị.

Lưới lọc – Bộ phận quan trọng nhất bên trong Y Strainer

Khi tìm hiểu Y Strainer Inside, lưới lọc là bộ phận cần được quan tâm đầu tiên. Đây là chi tiết nằm nghiêng bên trong nhánh chữ Y và tiếp xúc trực tiếp với dòng lưu chất.

Lưới lọc thường được chế tạo từ thép không gỉ/Inox, giúp tăng khả năng chống ăn mòn và phù hợp với nhiều môi trường làm việc khác nhau.

Chức năng của Y strainer inside

Nhiệm vụ chính của Screen/Mesh là giữ lại những hạt rắn có kích thước lớn hơn kích thước mắt lưới.

Ví dụ, trong hệ thống nước công nghiệp, dòng nước có thể chứa:

• Cát

• Đất

• Rỉ sét

• Mảnh kim loại

• Cặn đường ống

• Mảnh vụn

• Tạp chất rắn khác

Khi dòng chảy đi qua lưới, các tạp chất này bị giữ lại trong khoang lọc. Nhờ đó, những thiết bị nằm phía sau Y Strainer được hạn chế nguy cơ bị tắc nghẽn, mài mòn hoặc hư hỏng do cặn bẩn.

Các dạng lưới lọc bên trong Y Strainer

Tùy thuộc vào thiết kế và yêu cầu sử dụng, lưới lọc có thể được chế tạo dưới nhiều dạng khác nhau.

Một số loại sử dụng tấm kim loại đục lỗ, trong khi một số loại sử dụng lưới đan. Kích thước lỗ hoặc mắt lưới sẽ quyết định khả năng giữ lại tạp chất.

Lưới có mắt càng nhỏ thì khả năng lọc các hạt nhỏ càng tốt. Tuy nhiên, lưới quá nhỏ cũng có thể làm tăng trở lực và nhanh bị bám cặn nếu chất lượng lưu chất không tốt.

Do đó, khi lựa chọn Y Strainer, không nên chỉ quan tâm đến kích thước đường ống mà cần xem xét cả độ tinh của lưới lọc.

Gioăng làm kín bên trong Y Strainer

Một bộ phận khác thường bị bỏ qua khi tìm hiểu Y Strainer Inside là gasket – gioăng làm kín.

Gioăng thường nằm tại vị trí tiếp xúc giữa thân Y Strainer và nắp bịt. Đây là vị trí cần được làm kín để ngăn lưu chất thoát ra ngoài trong quá trình thiết bị hoạt động.

Nếu gioăng bị hỏng, lão hóa hoặc lắp đặt không đúng cách, Y Strainer có thể xuất hiện hiện tượng rò rỉ.

Vật liệu gioăng phổ biến

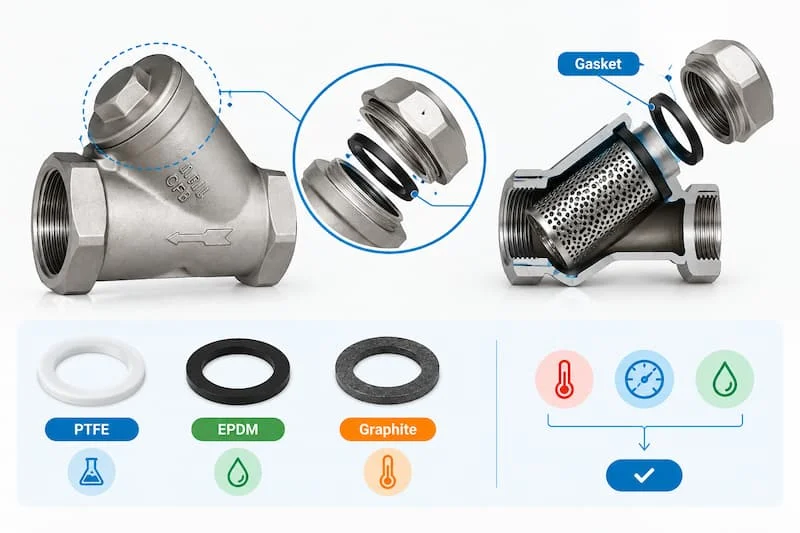

Tùy vào môi trường sử dụng, gioăng có thể được chế tạo từ nhiều loại vật liệu khác nhau, chẳng hạn:

• PTFE: có khả năng chịu hóa chất tốt.

• EPDM: thường được sử dụng trong nhiều hệ thống nước và môi trường phù hợp.

• Graphite: phù hợp với một số ứng dụng yêu cầu khả năng chịu nhiệt cao.

Việc lựa chọn vật liệu gioăng cần dựa trên nhiệt độ, áp suất và loại lưu chất trong hệ thống.

Không nên sử dụng một loại gioăng cho mọi môi trường, bởi mỗi vật liệu có giới hạn làm việc và đặc tính hóa học khác nhau.

Nắp bịt và nắp xả cặn của Y Strainer

Nếu lưới lọc là bộ phận thực hiện chức năng lọc thì nắp bịt/Cap hoặc Bonnet đóng vai trò quan trọng trong việc bảo vệ và tiếp cận phần bên trong của Y Strainer.

Nắp được lắp tại nhánh phụ của thân Y, giúp đóng kín khoang chứa lưới lọc.

Tùy vào thiết kế, nắp có thể được cố định bằng kết nối ren hoặc bu-lông. Khi cần kiểm tra hoặc vệ sinh, người vận hành có thể tháo nắp để tiếp cận Screen/Mesh bên trong.

Đây chính là một trong những ưu điểm đáng chú ý của thiết kế Y Strainer.

Thay vì phải tháo toàn bộ thiết bị khỏi đường ống, người sử dụng có thể tiếp cận lưới lọc thông qua nắp ở nhánh chữ Y, từ đó thực hiện công việc vệ sinh hoặc thay thế nhanh chóng hơn.

Y Strainer hoạt động như thế nào?

Nguyên lý hoạt động bên trong Y Strainer khá đơn giản.

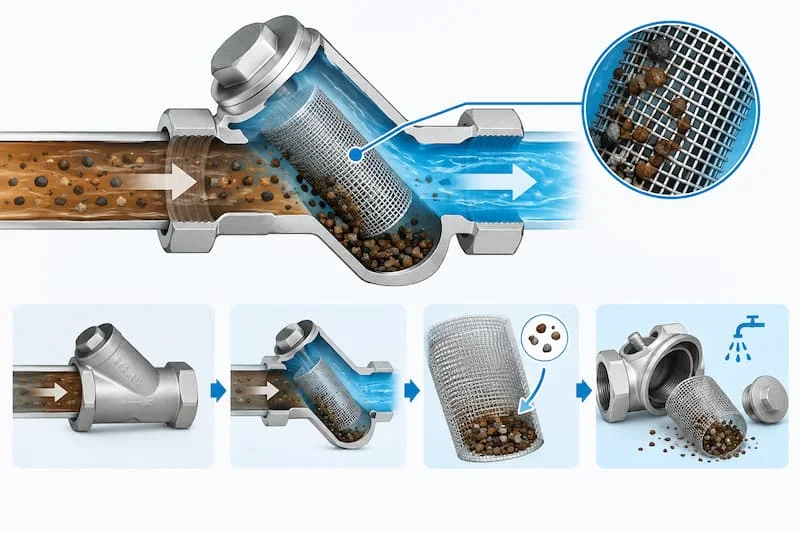

Khi lưu chất đi vào cửa vào của thiết bị, dòng chảy được dẫn qua khu vực có lưới lọc. Các hạt cặn có kích thước lớn hơn mắt lưới sẽ không thể đi qua và được giữ lại trong khoang chứa cặn.

Trong khi đó, phần lưu chất đã được loại bỏ các tạp chất có kích thước phù hợp sẽ tiếp tục đi qua cửa ra.

Có thể hình dung quá trình này theo ba bước:

Lưu chất bẩn → đi qua Screen/Mesh → giữ lại cặn → lưu chất sạch hơn đi ra.

Khi thiết bị hoạt động trong thời gian dài, lượng cặn tích tụ trên lưới sẽ tăng lên. Nếu không vệ sinh định kỳ, lưới có thể bị nghẹt và làm tăng pressure drop – tổn thất áp suất trong hệ thống.

Khi nào cần vệ sinh bên trong Y Strainer?

Tần suất vệ sinh Y Strainer phụ thuộc vào chất lượng lưu chất và điều kiện vận hành của hệ thống.

Một số dấu hiệu cho thấy cần kiểm tra bên trong gồm:

• Lưu lượng qua đường ống giảm.

• Chênh lệch áp suất trước và sau Y Strainer tăng.

• Thiết bị phía sau hoạt động không ổn định.

• Lưới lọc có nhiều cặn bẩn.

• Xuất hiện dấu hiệu tắc nghẽn.

• Hệ thống đã vận hành trong thời gian dài.

Khi vệ sinh, cần thực hiện đúng quy trình an toàn. Trước tiên phải cô lập dòng chảy và giảm áp suất trong đoạn đường ống liên quan. Sau đó mới tiến hành tháo nắp và lấy lưới lọc ra kiểm tra.

Cách vệ sinh lưới lọc bên trong Y Strainer

Quá trình vệ sinh thường bắt đầu bằng việc tháo nắp ở nhánh chữ Y. Sau khi mở nắp, người vận hành có thể lấy Screen/Mesh ra khỏi khoang lọc.

Lưới sau đó được kiểm tra để xác định mức độ bám cặn hoặc hư hỏng.

Nếu cặn bẩn thông thường, có thể sử dụng nước hoặc phương pháp vệ sinh phù hợp với vật liệu lưới và loại lưu chất. Không nên sử dụng phương pháp có khả năng làm biến dạng hoặc phá hỏng mắt lưới.

Sau khi vệ sinh, cần kiểm tra:

1. Lưới có bị rách hay biến dạng không?

2. Các mắt lưới có bị tắc nghẽn không?

3. Gioăng còn nguyên vẹn không?

4. Nắp có bị hư hỏng không?

5. Các vị trí kết nối có đảm bảo độ kín không?

Nếu gioăng đã bị chai, nứt hoặc biến dạng, nên thay thế trước khi lắp lại thiết bị.

Tại sao cần hiểu cấu tạo Y Strainer Inside?

Việc hiểu rõ cấu tạo bên trong Y Strainer giúp người vận hành và kỹ thuật viên dễ dàng hơn trong quá trình lắp đặt, kiểm tra, vệ sinh và bảo trì.

Đặc biệt, việc lựa chọn đúng loại Screen/Mesh có ảnh hưởng trực tiếp đến hiệu quả lọc. Nếu mắt lưới quá lớn, các hạt cặn nhỏ có thể đi qua. Ngược lại, nếu mắt lưới quá nhỏ so với chất lượng lưu chất, lưới có thể nhanh chóng bị tắc.

Ngoài ra, việc kiểm tra gioăng cũng rất quan trọng để hạn chế rò rỉ tại vị trí nắp.

Kết luận

Nhìn chung, Y Strainer không có cấu tạo quá phức tạp nhưng mỗi bộ phận bên trong đều đảm nhiệm một chức năng riêng.

Lưới lọc (Screen/Mesh) là bộ phận quan trọng nhất, trực tiếp giữ lại cặn bẩn và tạp chất trong dòng lưu chất. Gioăng (Gasket) đảm bảo khả năng làm kín giữa thân và nắp, hạn chế rò rỉ. Trong khi đó, nắp bịt/nắp xả cặn (Cap/Bonnet) giúp đóng kín khoang lọc đồng thời tạo điều kiện thuận lợi để tháo lưới ra kiểm tra và vệ sinh.

Nhờ thiết kế dạng chữ Y, Y Strainer có thể được tích hợp vào nhiều hệ thống đường ống khác nhau để bảo vệ các thiết bị phía sau khỏi cặn bẩn và tạp chất. Việc hiểu rõ cấu tạo bên trong Y Strainer, lựa chọn đúng kích thước lưới và thực hiện vệ sinh định kỳ sẽ giúp thiết bị duy trì hiệu quả lọc và kéo dài tuổi thọ hệ thống.
