Strainer 4 Inch (DN100) Là Gì? Cấu Tạo Và Ứng Dụng Trong Đường Ống Công Nghiệp

Trong các hệ thống đường ống công nghiệp, cặn bẩn, rỉ sét, xỉ hàn và mạt kim loại luôn là mối đe dọa đối với máy bơm, van và thiết bị đo đạc. Để giữ lại những tạp chất này, strainer (bộ lọc cơ học) được lắp trực tiếp trên đường ống. Trong số các kích cỡ phổ biến, strainer 4 inch (DN100) là cỡ thường gặp ở các đường ống chính của nhà máy, tòa nhà và trạm bơm.

Bài viết này giúp bạn hiểu strainer DN100 là gì, có cấu tạo ra sao, dùng ở đâu và cần lưu ý gì khi chọn mua, lắp đặt.

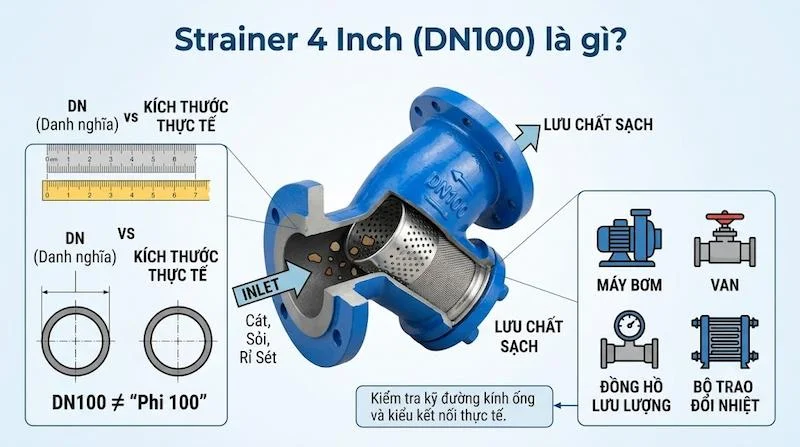

Strainer 4 Inch (DN100) là gì?

Strainer 4 inch là bộ lọc cơ học dùng cho đường ống có kích thước danh nghĩa DN100, tương đương khoảng 4 inch. Thiết bị này giữ lại các hạt rắn trong dòng lưu chất bằng lưới lọc, giúp bảo vệ các thiết bị nằm phía sau như máy bơm, van, đồng hồ lưu lượng và bộ trao đổi nhiệt.

Cần lưu ý rằng DN là kích thước danh nghĩa, không phải đường kính ngoài thực tế của ống. Vì vậy, DN100 và 4 inch là cách gọi tương đương trong tiêu chuẩn đường ống, nhưng không đồng nghĩa với "ống phi 100" theo cách gọi ngoài thị trường. Trước khi mua, bạn nên kiểm tra kỹ đường kính ống, tiêu chuẩn mặt bích và kiểu kết nối thực tế.

Strainer DN100 thường dùng để lọc thô, không phải hệ thống xử lý nước hay lọc tinh. Nhiệm vụ chính của nó là bảo vệ thiết bị chứ không cải thiện chất lượng lưu chất.

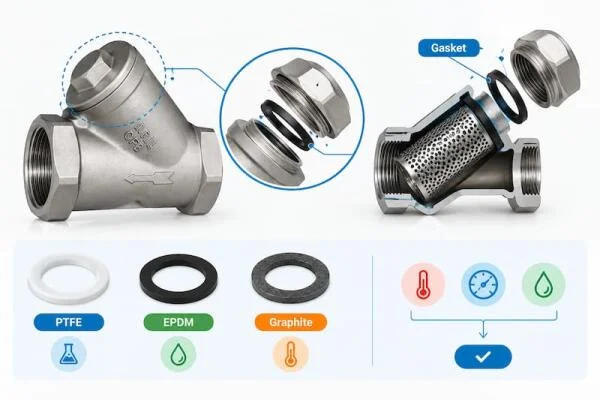

Cấu tạo của Strainer DN100

Một strainer công nghiệp thường gồm các bộ phận chính sau:

• Thân lọc: Là phần vỏ chịu áp, có hai đầu nối nằm trên đường ống chính. Với cỡ DN100, thân thường làm bằng gang, thép hoặc inox và dùng kết nối mặt bích.

• Lưới lọc: Là bộ phận giữ cặn, thường bằng inox, có dạng ống hoặc rổ. Mắt lưới nhiều kích cỡ khác nhau, tùy yêu cầu lọc.

• Nắp lọc: Che phía trên nhánh chứa lưới, có thể tháo ra để rút lưới vệ sinh. Nắp thường được bắt bulong hoặc vặn ren.

• Gioăng làm kín: Đặt giữa thân và nắp để chống rò rỉ, thường làm từ cao su, PTFE hoặc vật liệu chịu nhiệt tùy lưu chất.

• Nút xả đáy: Nằm ở đáy hoặc đầu nắp, dùng để xả cặn tích tụ mà không cần tháo toàn bộ lưới.

• Mặt bích kết nối: Giúp lắp vào đường ống bằng bulong, thường theo các tiêu chuẩn như JIS, DIN hoặc ANSI.

Nguyên lý hoạt động

Lưu chất đi vào thân lọc, sau đó chảy qua lưới. Các hạt rắn lớn hơn mắt lưới bị giữ lại bên trong, còn dòng chảy sạch đi ra đầu ra và tiếp tục đến thiết bị phía sau. Cặn tích tụ dần trong nhánh chứa lưới, và người vận hành định kỳ mở nắp hoặc xả đáy để làm sạch.

Khi lưới bám nhiều cặn, tổn thất áp suất qua bộ lọc sẽ tăng lên, lưu lượng giảm. Đây là dấu hiệu cần vệ sinh lưới.

Các loại Strainer DN100 phổ biến

Lọc chữ Y (Y Strainer)

Thân có hình chữ Y với nhánh nghiêng chứa lưới. Đây là loại phổ biến nhất nhờ cấu tạo gọn, dễ lắp trên đường ống ngang và tổn thất áp suất thấp. Ở cỡ DN100, lọc chữ Y thường dùng cho nước, hơi, dầu và nhiều loại lưu chất khác.

Lọc rổ (Basket Strainer)

Có rổ lọc lớn bên trong thân, dung tích chứa cặn nhiều hơn lọc chữ Y. Loại này phù hợp với hệ thống có lưu lượng lớn hoặc lượng cặn nhiều, và thường được lắp ở đầu hút của máy bơm công suất lớn.

Lọc chữ T (T Strainer)

Dạng lọc có thân hình chữ T, thường dùng cho các hệ thống cần lưu lượng lớn, ít tổn thất áp suất, hoặc khi cần lọc kín hơn. Thường gặp trong công nghiệp hóa chất và hệ thống đặc thù.

Chất liệu thường dùng

• Gang (gang xám, gang cầu): Giá hợp lý, chịu lực tốt, phổ biến cho nước, phòng cháy chữa cháy và trạm bơm. Cần lớp sơn bảo vệ chống gỉ.

• Thép carbon: Chịu áp và nhiệt cao hơn gang, dùng cho dầu, hơi nóng, hệ thống công nghiệp nặng.

• Inox 304, 316: Chống ăn mòn tốt, bền, phù hợp thực phẩm, dược phẩm, hóa chất. Inox 316 dùng cho môi trường ăn mòn mạnh.

• Đồng: Ít gặp ở cỡ DN100, thường dùng cho đường ống nhỏ hơn.

Việc chọn chất liệu phụ thuộc vào loại lưu chất, áp suất, nhiệt độ và ngân sách.

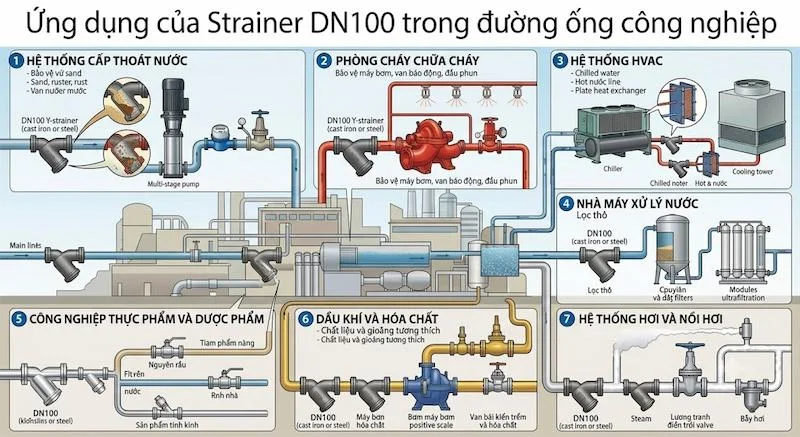

Ứng dụng của Strainer DN100 trong đường ống công nghiệp

Hệ thống cấp thoát nước. Lắp trên đường ống chính, trước máy bơm, đồng hồ và van giảm áp để giữ lại cát, rỉ sét và rác.

Phòng cháy chữa cháy. Bảo vệ máy bơm chữa cháy, van báo động và đầu phun khỏi bị tắc do cặn.

Hệ thống HVAC. Lắp trên đường nước lạnh, nước nóng của chiller, tháp giải nhiệt, bơm tuần hoàn để bảo vệ bộ trao đổi nhiệt.

Nhà máy xử lý nước. Lọc thô trước các thiết bị xử lý chuyên dụng, giảm tải cho hệ thống phía sau.

Công nghiệp thực phẩm và dược phẩm. Dùng strainer inox để lọc tạp chất ở các đường ống dẫn nguyên liệu, nước và sản phẩm.

Dầu khí và hóa chất. Bảo vệ bơm và van trong các đường ống dẫn dầu, hóa chất. Cần chọn đúng chất liệu và gioăng tương thích.

Hệ thống hơi và nồi hơi. Lọc cặn trong đường hơi, bảo vệ van điều khiển và bẫy hơi.

Cách chọn Strainer DN100 phù hợp

Xác định loại lưu chất. Nước, hơi, dầu hay hóa chất sẽ quyết định chất liệu thân, lưới và gioăng.

Kiểm tra áp suất và nhiệt độ làm việc. Chọn cấp áp suất của strainer cao hơn áp suất thực tế của hệ thống để đảm bảo an toàn.

Chọn kiểu kết nối. Đối với DN100, kết nối mặt bích là phổ biến. Cần kiểm tra tiêu chuẩn mặt bích của đường ống để chọn loại tương thích.

Chọn kích thước mắt lưới. Mắt lưới quá lớn sẽ để cặn nhỏ lọt qua, quá nhỏ thì nhanh nghẹt. Hãy cân bằng giữa khả năng lọc và tổn thất áp suất.

Xác định loại strainer. Lọc chữ Y cho đường ống thông thường, lọc rổ khi lượng cặn nhiều hoặc lưu lượng lớn.

Xem xét không gian lắp đặt. Cần chừa đủ khoảng trống để tháo nắp và rút lưới bảo trì.

Hướng dẫn lắp đặt

1. Kiểm tra kích thước, tiêu chuẩn mặt bích và cấp áp suất trước khi lắp.

2. Lắp strainer đúng chiều nước chảy theo mũi tên khắc trên thân.

3. Với lọc chữ Y trên đường ống ngang, đặt nhánh chứa lưới hướng xuống hoặc nghiêng để cặn dễ lắng.

4. Dùng gioăng và bulong đúng tiêu chuẩn, siết đều theo đường chéo.

5. Lắp van khóa trước và sau strainer để thuận tiện bảo trì.

6. Nếu cần, lắp thêm đồng hồ áp ở hai đầu để theo dõi mức chênh áp.

7. Mở nước hoặc lưu chất từ từ và kiểm tra rò rỉ.

Vệ sinh và bảo trì

Việc bảo trì định kỳ giúp strainer hoạt động ổn định:

1. Đóng van trước và sau, xả áp đoạn ống.

2. Tháo nắp, rút lưới lọc ra ngoài.

3. Rửa sạch cặn bằng nước hoặc dung môi phù hợp.

4. Kiểm tra lưới có rách, biến dạng hay ăn mòn không, thay mới nếu cần.

5. Kiểm tra gioăng, thay nếu bị chai cứng hoặc nứt.

6. Lắp lại, mở lưu chất từ từ và kiểm tra rò rỉ.

Với hệ thống mới đưa vào vận hành, nên kiểm tra thường xuyên hơn trong giai đoạn đầu vì lượng cặn thi công còn nhiều. Nếu hệ thống có đồng hồ áp, hãy theo dõi chênh áp để biết khi nào cần vệ sinh.

Những sai lầm thường gặp

• Nhầm DN100 với "phi 100": Hai cách gọi này không luôn trùng nhau, dễ dẫn đến mua sai kích thước.

• Chọn sai chất liệu: Gang cho môi trường ăn mòn hoặc nhựa cho áp cao đều gây hỏng sớm.

• Bỏ qua tiêu chuẩn mặt bích: Sai tiêu chuẩn thì không lắp được dù đúng kích cỡ.

• Lắp ngược chiều nước: Giảm hiệu quả lọc và có thể làm hỏng lưới.

• Không vệ sinh định kỳ: Lưới bít kín gây tụt áp, bơm phải làm việc nặng hơn.

• Chọn lưới quá mịn: Lọc nhiều nhưng nhanh nghẹt, làm giảm lưu lượng.

Câu hỏi thường gặp (FAQ)

Strainer 4 inch có phải là DN100 không?

Đúng, trong hệ thống tiêu chuẩn đường ống, 4 inch tương đương kích thước danh nghĩa DN100. Tuy nhiên, bạn vẫn nên kiểm tra đường kính thực tế và kiểu kết nối của ống.

Strainer DN100 thường dùng kết nối gì?

Phổ biến nhất là nối mặt bích. Một số loại có thể dùng kết nối khác tùy thiết kế, nên cần kiểm tra thông số của nhà sản xuất.

Nên chọn strainer DN100 bằng gang hay inox?

Gang phù hợp với hệ thống nước, phòng cháy chữa cháy và công trình lớn nhờ giá hợp lý. Inox phù hợp khi cần chống ăn mòn tốt hơn hoặc dùng cho thực phẩm, dược phẩm, hóa chất.

Lọc chữ Y hay lọc rổ phù hợp hơn cho DN100?

Lọc chữ Y gọn và phổ biến cho đa số hệ thống. Lọc rổ phù hợp hơn khi lượng cặn nhiều hoặc lưu lượng lớn.

Bao lâu nên vệ sinh strainer DN100?

Tùy chất lượng lưu chất và lượng cặn. Hệ thống mới nên kiểm tra thường xuyên, còn hệ thống ổn định có thể kiểm tra định kỳ theo khuyến nghị của nhà sản xuất hoặc theo mức chênh áp.

Kết luận

Strainer 4 inch (DN100) là thiết bị lọc cơ học quan trọng trong đường ống công nghiệp, giúp giữ lại cặn bẩn, rỉ sét và tạp chất rắn để bảo vệ máy bơm, van và thiết bị đo đạc phía sau. Cấu tạo gồm thân lọc, lưới, nắp, gioăng và nút xả đáy, hoạt động theo nguyên lý giữ cặn bằng lưới và cho phép vệ sinh định kỳ strainer 4.
