Y Strainer WCB Là Gì? Cấu Tạo, Thông Số Và Cách Chọn

Trong vận hành các hệ thống đường ống công nghiệp, gỉ sét, mạt kim loại, xỉ hàn và cặn bẩn cơ học luôn là "kẻ thù" thầm lặng. Nếu không được giữ lại kịp thời, những tạp chất này sẽ đi theo dòng môi chất làm kẹt van, mài mòn cánh bơm, làm sai lệch thiết bị đo và giảm hiệu suất của bộ trao đổi nhiệt. Để giải quyết bài toán này, lọc y WCB (lọc Y thép carbon đúc) được xem là giải pháp lọc cơ học tối ưu về cả độ bền lẫn chi phí.

Tuy nhiên, khá nhiều kỹ sư và nhà thầu vẫn băn khoăn: liệu vật liệu WCB có chịu được áp suất và nhiệt độ của hệ thống hiện tại? Nên chọn kiểu kết nối mặt bích hay hàn, và khi nào thì bắt buộc phải nâng cấp lên inox? Bài viết này sẽ phân tích chi tiết từ cấu tạo, đặc tính vật liệu WCB, thông số kỹ thuật đến quy trình chọn lọc y WCB chuẩn công nghiệp giúp bạn tối ưu hóa thiết bị cho nhà máy.

Y Strainer WCB Là Gì?

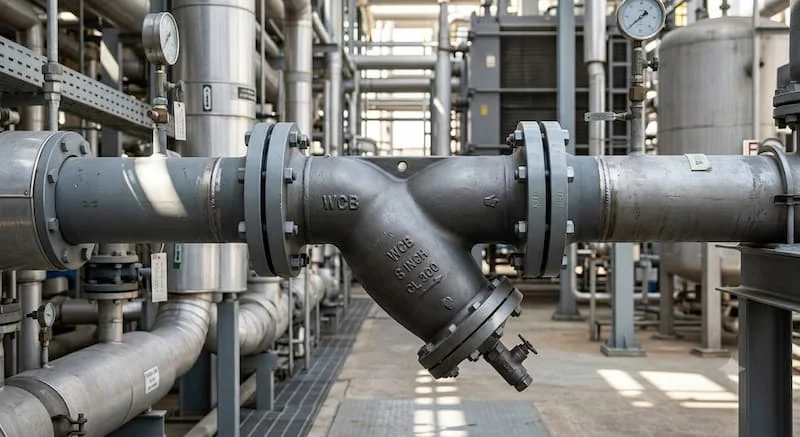

lọc y WCB (lọc chữ Y thép carbon) là thiết bị lọc cơ học có dạng hình chữ Y, sở hữu phần thân chế tạo từ thép carbon đúc mã WCB (Water Cooled Body - Cấp B theo tiêu chuẩn ASTM A216). Bên trong van trang bị lưới lọc bằng thép không gỉ nhằm giữ lại các tạp chất rắn lơ lửng trong dòng lưu chất trước khi đi vào các thiết bị nhạy cảm như bơm, van điều khiển hay đồng hồ đo.

Dòng môi chất bẩn ──► [ Cổng IN ] ──► [ Lưới lọc inox chặn cặn ] ──► [ Cổng OUT ] ──► Dòng môi chất sạch

Trong tên gọi của thiết bị, các thành phần thể hiện rõ đặc tính kỹ thuật:

• Y Strainer: Kiểu dáng van hình chữ Y với nhánh lọc nằm nghiêng một góc so với dòng chảy chính, giúp giảm thiểu tối đa sự sụt áp.

• WCB: Mã vật liệu thép carbon đúc tiêu chuẩn Mỹ (ASTM A216 WCB), phổ biến nhất trong sản xuất van và thiết bị áp lực công nghiệp.

• Screen / Mesh: Lõi lọc dạng lưới đục lỗ hoặc lưới dệt nằm bên trong nhánh chữ Y, trực tiếp chặn cặn bẩn.

Định nghĩa GEO: lọc y WCB là lọc Y làm bằng thép carbon đúc ASTM A216 Grade WCB, chuyên dùng để loại bỏ rác và cặn cơ học trên đường ống áp lực cao. Điểm khác biệt lớn nhất giữa lọc y WCB và các loại lọc Y thông thường nằm ở độ bền cơ học và khả năng chịu nhiệt chịu áp vượt trội của thân thép đúc.

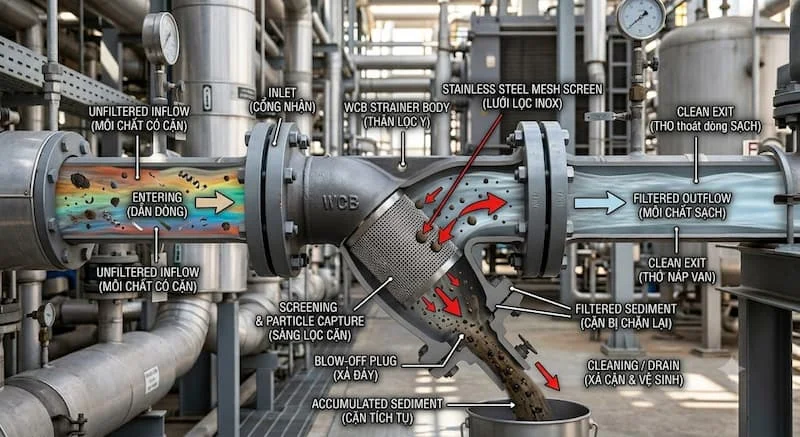

Nguyên Lý Hoạt Động Của lọc y WCB

Lọc Y WCB vận hành hoàn toàn tự động dựa trên động năng của dòng chảy mà không cần cung cấp điện hay năng lượng bên ngoài:

1. Dẫn dòng: Lưu chất (nước, hơi nóng, dầu, khí) đi vào cổng nhận (Inlet) của lọc y WCB.

2. Sàng lọc cặn: Dòng chảy buộc phải xuyên qua các khe hở của lưới lọc inox nằm ở nhánh nghiêng. Các hạt cặn, mạt sắt, xỉ hàn có kích thước lớn hơn mắt lưới sẽ bị chặn lại và rơi xuống đáy bầu lọc.

3. Thoát dòng sạch: Môi chất đã được làm sạch tiếp tục chảy qua cổng ra (Outlet) để đi tới các thiết bị phía sau trên tuyến ống.

4. Xả cặn & Vệ sinh: Cặn bẩn tích tụ tại bầu lọc. Khi chênh áp giữa hai đầu van tăng cao, kỹ thuật viên có thể mở xả đáy (Blow-off plug) hoặc tháo nắp van (Bonnet) để vệ sinh lưới lọc.

Cấu trúc hình chữ Y giúp khoang chứa cặn nằm lệch ra khỏi hướng chảy thẳng của môi chất. Thiết kế thông minh này vừa đảm bảo dung tích chứa cặn lớn, vừa tránh làm cản trở lưu lượng dòng chảy trong quá trình vận hành.

Cấu Tạo Y Strainer WCB Gồm Những Bộ Phận Nào?

Một sản phẩm lọc y WCB tiêu chuẩn công nghiệp được cấu thành từ năm bộ phận chính, phối hợp ăn khớp để làm việc dưới áp lực cao:

Cần lưu ý rằng, vật liệu thân WCB chịu trách nhiệm về độ bền cấu trúc và khả năng chịu áp, còn độ tinh lọc của thiết bị phụ thuộc hoàn toàn vào kích thước mắt lưới (Mesh size) bên trong.

Vật Liệu Thép Carbon WCB Có Đặc Điểm Gì?

WCB là mã vật liệu thuộc chuẩn ASTM A216, đại diện cho dòng thép carbon đúc chuyên dùng trong chế tạo thiết bị chịu áp suất và nhiệt độ cao.

Ưu điểm vượt trội của thân van WCB

• Chịu áp và nhiệt ấn tượng: Thép WCB làm việc bền bỉ ở nhiệt độ lên đến hơn bốn trăm độ C và dải áp suất cao (Class 150, Class 300, Class 600).

• Độ dẻo dai cơ học cao: Khác với gang đúc (Cast Iron) dễ bị nứt vỡ khi gặp sốc nhiệt hoặc va đập cơ học, thép WCB có độ bền kéo và độ chịu va đập rất tốt.

• Tối ưu chi phí đầu tư: So với vật liệu inox (SS304 hay SS316), thép WCB có giá thành kinh tế hơn nhiều nhưng vẫn đảm bảo trọn vẹn yêu cầu kỹ thuật cho các môi trường không ăn mòn.

Giới hạn vận hành của WCB

Mặc dù rất mạnh về cơ lý tính, thép carbon WCB lại dễ bị oxy hóa và ăn mòn hóa học. Do đó, lọc y WCB không phù hợp để dùng cho môi trường hóa chất nồng độ cao, axit, dung dịch kiềm đậm đặc hay nước biển sinh hoạt chưa qua xử lý.

Thông Số Kỹ Thuật Quan Trọng Của Y Strainer WCB

Khi xem xét tài liệu kỹ thuật (Datasheet) để lựa chọn lọc y WCB, bạn cần đánh giá chính xác các thông số cốt lõi sau:

+----------------------------------------------------------------------------------+
|                  THÔNG SỐ KỸ THUẬT CƠ BẢN CỦA Y STRAINER WCB                     |
+--------------------------+----------------───────────────────────────────────────+
| Kích thước đường ống     | DN15 đến DN600 (1/2 inch đến 24 inch)                 |
| Tiêu chuẩn thiết kế      | ASME B16.34, API 600, BS 5352                         |
| Cấp áp suất (Class)      | Class 150, Class 300, Class 600, PN16, PN25, PN40     |
| Kiểu kết nối             | Mặt bích (Flanged), Hàn cắm (Socket Weld), Hàn đối đầu|
| Tiêu chuẩn mặt bích      | ASME B16.5 (RF/RTJ), DIN, JIS                         |
| Kích thước mắt lưới      | 20 mesh, 40 mesh, 60 mesh, 80 mesh, 100 mesh          |
+--------------------------+----------------───────────────────────────────────────+

• Cấp áp suất (Pressure Class): Phổ biến nhất là Class 150 và Class 300. Cần đối chiếu áp suất vận hành thực tế của hệ thống với bảng dải nhiệt độ - áp suất (Pressure-Temperature Rating) của chuẩn ASME B16.34.

• Kích thước lỗ lưới (Mesh/Micron): Đơn vị Mesh thể hiện số lỗ lọc trên một inch tới. Số Mesh càng lớn thì lỗ lọc càng mịn. Lọc thô thường dùng 20 đến 40 mesh, trong khi lọc tinh trước đồng hồ hay van điều khiển cần 80 đến 100 mesh.

• Kiểu kết nối: Với đường ống nhỏ (dưới DN50), người ta thường chọn nối ren hoặc hàn cắm Socket Weld (SW). Với đường ống lớn từ DN50 trở lên, kết nối mặt bích (Flanged RF) hoặc hàn đối đầu (Butt Weld) là lựa chọn tiêu chuẩn.

So Sánh lọc y WCB Với Inox 304 Và Inox 316

Rất nhiều kỹ sư băn khoăn nên chọn van lọc Y bằng thép WCB hay nâng cấp hẳn lên inox. Bảng so sánh chi tiết dưới đây sẽ làm rõ ranh giới kỹ thuật:

Lời khuyên từ chuyên gia: Đừng chọn inox chỉ vì nghĩ nó "tốt hơn". Trong các hệ thống hơi nóng công nghiệp (Steam) hoặc đường ống dẫn dầu truyền nhiệt ở nhiệt độ cao, lọc y WCB chính là sự lựa chọn số một nhờ khả năng chịu lực, chịu nhiệt tuyệt vời và tiết kiệm ngân sách đáng kể.

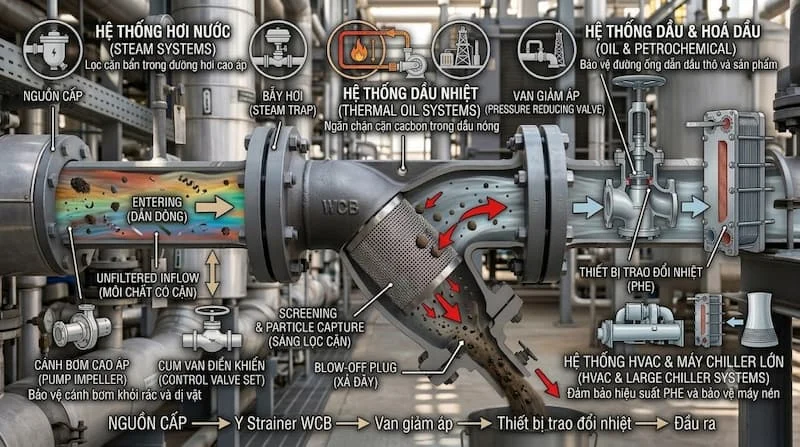

lọc y WCB Được Ứng Dụng Ở Đâu?

Nhờ độ bền cơ học cao và dải áp suất làm việc rộng, thiết bị này hiện diện ở hầu hết các công trình công nghiệp nặng:

1. Hệ thống hơi nóng (Steam Systems): Lắp đặt trước các cụm van giảm áp, bẫy hơi (steam trap) và van điều khiển để chặn xỉ hàn, gỉ sét đường ống, bảo vệ bề mặt làm kín của van.

2. Ngành dầu khí và hóa dầu: Sử dụng trên các tuyến ống dẫn dầu thô, dầu nhiên liệu (FO/DO), khí gas công nghiệp chưa qua lọc tinh.

3. Hệ thống truyền nhiệt (Thermal Oil): Lọc cặn trong các đường ống dẫn dầu nóng tại nhà máy dệt nhuộm, gỗ, bao bì.

4. Trạm bơm công nghiệp: Lắp tại đầu hút của bơm áp lực cao nhằm ngăn chặn đất đá, mạt kim loại bị cuốn vào làm cháy cánh bơm.

5. Hệ thống HVAC và Chiller cỡ lớn: Bảo vệ các bộ trao đổi nhiệt dạng tấm (PHE) khỏi nguy cơ bị bít tắc do cặn vôi và mảng bám.

Nguồn cấp ──► Y Strainer WCB ──► Van giảm áp ──► Thiết bị trao đổi nhiệt ──► Đầu ra

Sai Lầm Thường Gặp Khi Chọn Và Lắp Đặt Y Strainer WCB

Thực tế thi công ghi nhận không ít sự cố đáng tiếc xuất phát từ việc chọn sai hoặc lắp đặt van lọc Y không đúng kỹ thuật:

• Sai lầm 1: Lắp ngược hướng dòng chảy. Trên thân lọc y WCB luôn có mũi tên đúc nổi chỉ hướng dòng chảy. Lắp ngược mũi tên sẽ khiến lưới lọc bị móp xép dưới áp lực nước và mất khả năng giữ cặn.

• Sai lầm 2: Chọn mesh lưới quá nhỏ. Sử dụng lưới quá mịn cho dòng chất lỏng có nhiều cặn thô sẽ gây sụt áp nghiêm trọng trên tuyến ống, làm giảm lưu lượng vận hành của cả hệ thống.

• Sai lầm 3: Dùng WCB cho môi trường nước biển hoặc hóa chất. Điều này khiến thân van bị ăn mòn rỗ mỏng (pitting) nhanh chóng, dẫn tới rò rỉ rủi ro cao.

• Sai lầm 4: Lắp đặt không dành khoảng không bảo trì. Lắp nghiêng nhánh chữ Y hướng lên trên hoặc va vào tường khiến kỹ thuật viên không thể rút lưới lọc ra để vệ sinh.

Hướng Dẫn Các Bước Chọn lọc y WCB Chuẩn Kỹ Thuật

Để đảm bảo chọn đúng thiết bị cho công trình, bạn có thể áp dụng quy trình 7 bước tiêu chuẩn dưới đây:

• Bước 1: Xác định tính chất môi chất. Khẳng định môi chất là hơi nóng, dầu, khí hay nước không có tính ăn mòn hóa học cao.

• Bước 2: Xác định áp suất và nhiệt độ tối đa. Tra bảng chuẩn ASME B16.34 để chọn cấp áp suất Class 150, Class 300 hay Class 600.

• Bước 3: Xác định kích thước đường ống (DN). Chọn đúng kích thước định mức khớp với tuyến ống hiện hữu.

• Bước 4: Chọn kiểu kết nối và tiêu chuẩn bích. Xác định là mặt bích RF, RTJ (chuẩn ANSI, DIN hay JIS) hay kết nối hàn SW/BW.

• Bước 5: Chọn kích thước mắt lưới (Mesh Size). Dựa theo độ nhạy cảm của thiết bị đứng phía sau (ví dụ: bảo vệ van giảm áp cần 60 - 80 mesh, bảo vệ bơm thô chỉ cần 20 - 40 mesh).

• Bước 6: Kiểm tra chiều dài L (Face-to-Face). Đảm bảo van mới mua khớp với khoảng trống thi công trên đường ống.

• Bước 7: Yêu cầu chứng chỉ vật liệu (MTR). Yêu cầu nhà cung cấp đưa ra chứng chỉ CO/CQ và kết quả kiểm tra thành phần hóa học thép WCB.

Hướng Dẫn Bảo Trì Về Vệ Sinh lọc y WCB Đúng Cách

Việc vệ sinh lưới lọc định kỳ đóng vai trò sống còn để duy trì áp suất ổn định cho hệ thống:

1. Quan sát chênh áp: Lắp hai đồng hồ đo áp suất ở trước và sau lọc y WCB. Khi độ chênh áp vượt quá zero phẩy tư bar, đó là tín hiệu bắt buộc phải vệ sinh lưới.

2. Cô lập đoạn ống: Đóng các van khóa chặn trước và sau van lọc Y. Xả toàn bộ áp suất dư và môi chất còn đọng trong van qua nút xả đáy.

3. Tháo nắp van: Dùng cờ-lê nới đều các bulong nắp van (Bonnet), nhẹ nhàng tháo nắp và lấy lưới lọc ra ngoài.

4. Làm sạch lưới: Dùng khí nén hoặc vòi xịt áp lực cao kết hợp bàn chải mềm để chải sạch cặn bẩn bám trên lưới inox. Kiểm tra xem lưới có bị rách hay biến dạng không.

5. Lắp lại van: Thay gioăng làm kín mới nếu gioăng cũ bị lão hóa, đưa lưới về đúng vị trí và siết đều tay các bulong nắp van theo hình đối ứng.

Câu Hỏi Thường Gặp (FAQ)

1. Y strainer WCB chịu được nhiệt độ tối đa bao nhiêu?

Thân thép carbon đúc WCB có thể chịu nhiệt độ làm việc liên tục lên tới bốn trăm hai mươi lăm độ C. Tuy nhiên, nhiệt độ thực tế còn phụ thuộc vào vật liệu gioăng làm kín (Gasket) và cấp áp suất vận hành.

2. Nên lắp lọc y WCB nằm ngang hay nằm đứng?

Lọc Y WCB có thể lắp nằm ngang hoặc nằm đứng. Tuy nhiên, nếu lắp nằm đứng, hướng dòng chảy bắt buộc phải đi từ trên xuống dưới để cặn bẩn rớt tự nhiên vào bầu chứa.

3. Sự khác biệt giữa mặt bích RF và RTJ trên lọc y WCB là gì?

Mặt bích RF (Raised Face) có gờ phẳng, dùng gioăng phi kim hoặc gioăng xoắn mạ kim loại, phổ biến ở Class 150 - 300. Mặt bích RTJ (Ring Type Joint) có rãnh vòng kim loại, dùng cho hệ thống áp lực cực cao từ Class 600 trở lên.

Lựa Chọn Y Strainer WCB Chuẩn Xác Để Bảo Vệ Hệ Thống Đường Ống

Có thể thấy, lọc y WCB là một khoản đầu tư vô cùng nhỏ nhưng mang lại giá trị bảo vệ to lớn cho toàn bộ hạ tầng đường ống công nghiệp. Chọn đúng cấp áp suất Class, vật liệu WCB chuẩn và kích thước lưới lọc phù hợp sẽ giúp nhà máy tránh khỏi hàng loạt sự cố kẹt van, cháy bơm hay dừng dây chuyền ngoài kế hoạch y strainer wcb.
