Y Strainer CF8M hay còn gọi là lọc Y inox 316 là thiết bị lọc cơ học được sử dụng phổ biến trong các hệ thống đường ống công nghiệp. Thiết bị có nhiệm vụ giữ lại cặn bẩn, rác, mảnh vụn và các tạp chất rắn trong dòng lưu chất, qua đó giúp bảo vệ van, bơm, đồng hồ đo và các thiết bị phía sau hệ thống.

Điểm đáng chú ý của Y Strainer CF8M (Y lọc CF8M) nằm ở vật liệu chế tạo. CF8M là mác thép đúc tương đương với inox 316, có khả năng chống ăn mòn tốt và phù hợp với nhiều môi trường làm việc yêu cầu cao hơn so với inox 304.

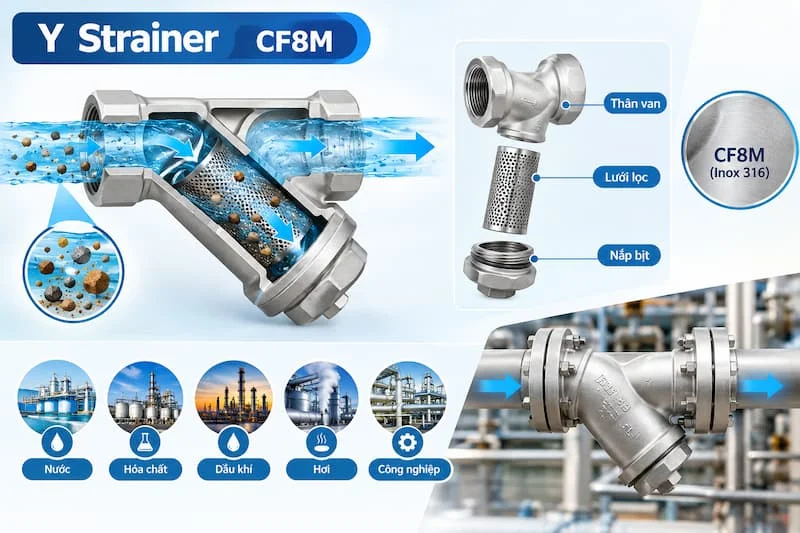

Về cấu tạo, một Y lọc CF8M cơ bản gồm 3 bộ phận chính: thân van, lưới lọc và nắp bịt. Mỗi bộ phận đảm nhiệm một chức năng riêng, phối hợp với nhau để tạo thành thiết bị lọc hoàn chỉnh.

Y Strainer CF8M là gì?

Y Strainer CF8M là một loại bộ lọc dạng chữ Y được lắp trực tiếp trên đường ống. Dòng lưu chất đi qua thân lọc, sau đó đi qua phần lưới lọc nằm trong nhánh chéo của thiết bị.

Khi dòng chảy đi qua lưới, các hạt rắn có kích thước lớn hơn kích thước mắt lưới sẽ bị giữ lại. Phần lưu chất đã được lọc tiếp tục đi qua đường ống đến các thiết bị phía sau.

Thiết kế dạng chữ Y giúp phần tử lọc được đặt nghiêng so với dòng chảy, tạo không gian chứa cặn tương đối thuận tiện. Khi lượng cặn tích tụ đến mức cần thiết, người vận hành có thể tháo nắp để lấy lưới ra vệ sinh mà không nhất thiết phải tháo toàn bộ thân lọc khỏi hệ thống.

Y lọc CF8M có thể được sử dụng cho nhiều loại lưu chất khác nhau tùy thuộc vào thiết kế, thông số áp suất, nhiệt độ và khả năng tương thích của vật liệu.

Thân van Y lọc CF8M

Thân van (Body) là bộ phận bên ngoài có nhiệm vụ bao bọc và định hướng dòng lưu chất qua thiết bị. Đây cũng là bộ phận chịu tác động trực tiếp của áp suất và môi trường làm việc.

Đối với Y lọc CF8M, thân thường được đúc từ vật liệu CF8M, tương đương inox 316 trong nhóm thép không gỉ đúc. Đây là một trong những yếu tố tạo nên khả năng chống ăn mòn tốt của thiết bị.

Thân lọc có hình dạng đặc trưng giống chữ Y, gồm đường vào, đường ra và một nhánh chéo dùng để chứa phần tử lọc.

Khi chất lỏng hoặc khí đi vào cửa vào, dòng lưu chất được dẫn qua khoang chứa lưới. Các tạp chất bị giữ lại trên lưới, trong khi phần lưu chất đã lọc tiếp tục đi ra cửa phía đối diện.

Kết nối của thân Y lọc

Tùy theo thiết kế, Y lọc CF8M có thể sử dụng nhiều kiểu kết nối khác nhau, phổ biến gồm:

Nối ren: thường dùng cho đường ống có kích thước nhỏ.
Nối mặt bích: phù hợp với nhiều hệ thống đường ống công nghiệp và kích thước lớn hơn.
Một số thiết kế có thể sử dụng kiểu kết nối khác theo yêu cầu của hệ thống.

Việc lựa chọn kiểu kết nối cần dựa trên đường kính ống, tiêu chuẩn mặt bích hoặc ren, áp suất làm việc và điều kiện lắp đặt thực tế.

Lưới lọc – bộ phận quan trọng nhất của Y lọc

Nếu thân van là phần bao bọc và dẫn dòng thì lưới lọc (Screen/Filter Element) chính là bộ phận trực tiếp thực hiện chức năng lọc.

Lưới thường được chế tạo từ thép không gỉ như inox 304 hoặc inox 316, có dạng hình trụ rỗng để đặt bên trong thân Y Strainer.

Khi dòng lưu chất đi qua lưới, các hạt rắn có kích thước lớn hơn mắt lưới sẽ bị giữ lại. Cặn có thể bao gồm:

Cát và bụi bẩn.
Mảnh kim loại.
Rác hoặc mảnh vụn.
Cặn đường ống.
Các hạt rắn khác trong dòng lưu chất.

Nhờ vậy, Y Strainer có thể hỗ trợ bảo vệ các thiết bị phía sau như van điều khiển, van điện từ, bơm, đồng hồ đo, thiết bị trao đổi nhiệt và các thiết bị công nghiệp khác.

Kích thước mắt lưới rất quan trọng

Không phải Y Strainer nào cũng sử dụng cùng một loại lưới. Kích thước mắt lưới cần được lựa chọn dựa trên loại tạp chất cần giữ lại và yêu cầu của hệ thống.

Nếu mắt lưới quá lớn, những hạt cặn nhỏ có thể tiếp tục đi qua. Ngược lại, nếu sử dụng lưới quá mịn trong môi trường có nhiều cặn, lưới có thể nhanh chóng bị bít, làm tăng tổn thất áp suất và giảm lưu lượng.

Vì vậy, lựa chọn lưới không đơn giản là chọn loại có mắt càng nhỏ càng tốt. Cần cân bằng giữa khả năng giữ cặn, lưu lượng dòng chảy, mức độ nhiễm bẩn và yêu cầu bảo vệ thiết bị.

Ngoài ra, khi cặn tích tụ nhiều trên bề mặt lưới, chênh lệch áp suất trước và sau lọc có thể tăng. Đây là dấu hiệu cho thấy cần kiểm tra và vệ sinh phần tử lọc.

Nắp bịt Y lọc CF8M

Bộ phận thứ ba trong cấu tạo Y lọc CF8M là nắp bịt (Cap/Bonnet/Plug).

Nắp được lắp tại phần cuối của nhánh chữ Y và có nhiệm vụ đóng kín khoang chứa lưới. Trong nhiều thiết kế, nắp cũng được chế tạo từ vật liệu CF8M nhằm đảm bảo sự đồng bộ với thân lọc và khả năng làm việc trong môi trường tương ứng.

Một ưu điểm quan trọng của thiết kế này là nắp có thể tháo rời.

Khi lưới lọc đã giữ lại lượng cặn đáng kể, người vận hành có thể ngừng hệ thống, tháo nắp và lấy phần tử lọc ra để vệ sinh. Sau khi làm sạch, lưới được lắp lại và đóng nắp trước khi đưa hệ thống trở lại vận hành.

Nhờ vậy, việc bảo trì Y Strainer có thể được thực hiện tương đối thuận tiện mà không nhất thiết phải tháo toàn bộ thân lọc khỏi đường ống.

Một số thiết kế nắp còn được tích hợp hoặc gia công vị trí để lắp van xả cặn (drain plug). Bộ phận này hỗ trợ xả phần lưu chất hoặc cặn tích tụ trong khoang lọc tùy theo thiết kế của sản phẩm.

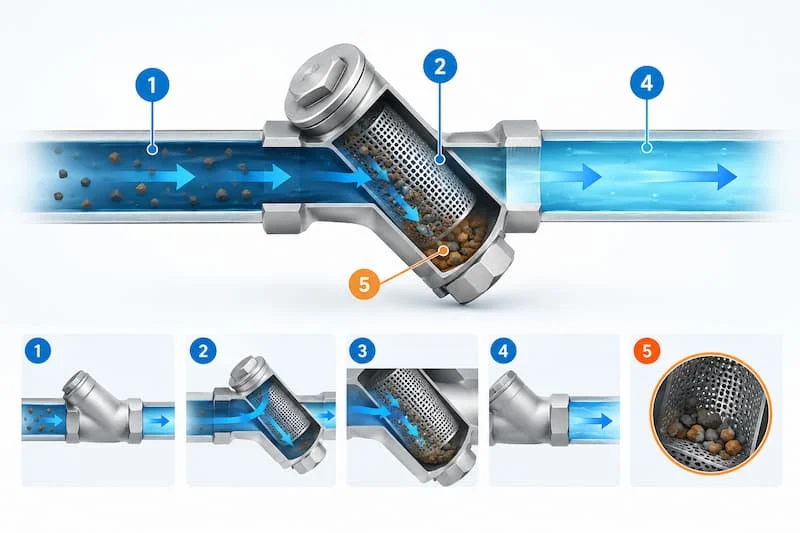

Nguyên lý hoạt động của Y lọc CF8M

Nguyên lý hoạt động của thiết bị tương đối đơn giản.

Bước 1: Dòng lưu chất đi vào cửa vào của Y Strainer.

Bước 2: Dòng chảy được dẫn đến khu vực chứa phần tử lọc.

Bước 3: Lưu chất đi xuyên qua lưới lọc. Các hạt rắn có kích thước lớn hơn mắt lưới bị giữ lại.

Bước 4: Lưu chất sau lọc tiếp tục đi ra cửa phía đối diện và đi vào hệ thống.

Bước 5: Cặn tích tụ dần trong phần lưới. Khi lượng cặn tăng, cần tiến hành kiểm tra và vệ sinh định kỳ.

Có thể hình dung đơn giản Y Strainer giống như một “tấm chắn” trên đường ống: cho dòng lưu chất đi qua nhưng giữ lại các vật thể rắn không mong muốn.

Vì sao Y Strainer CF8M được sử dụng trong hệ thống công nghiệp?

Vật liệu CF8M tương đương inox 316 mang lại khả năng chống ăn mòn tốt trong nhiều điều kiện sử dụng. Đây là ưu điểm đáng chú ý khi thiết bị phải tiếp xúc thường xuyên với nước, hơi, dầu, hóa chất hoặc các môi trường có tính ăn mòn, tùy theo khả năng tương thích cụ thể.

Bên cạnh vật liệu, thiết kế Y Strainer còn có ưu điểm là cấu tạo tương đối đơn giản, dễ kiểm tra và vệ sinh. Phần tử lọc có thể tháo ra để làm sạch hoặc thay thế khi cần.

Thiết bị cũng không phải là một bộ lọc tinh chuyên dụng mà chủ yếu đóng vai trò lọc cặn cơ học và bảo vệ thiết bị phía sau. Do đó, Y Strainer thường được đặt ở vị trí trước các thiết bị nhạy cảm với cặn.

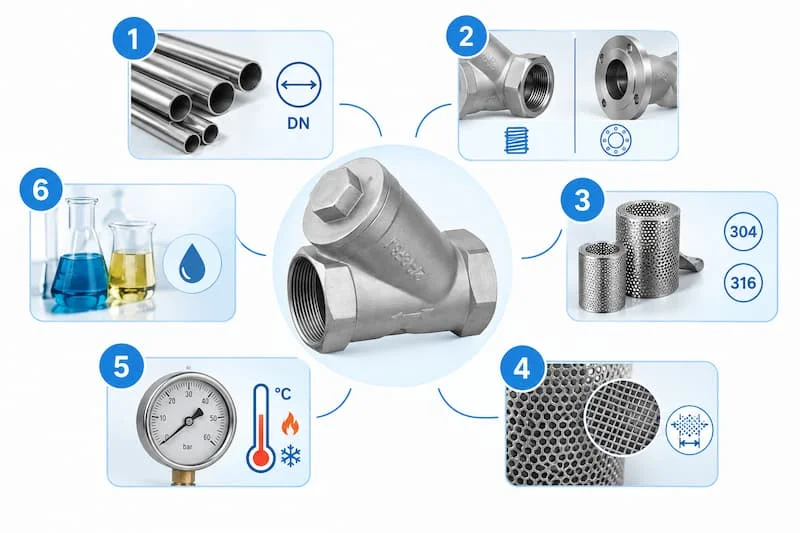

Những lưu ý khi lựa chọn Y Strainer CF8M

Để lựa chọn đúng sản phẩm, người dùng nên xác định một số thông số quan trọng trước khi mua:

1. Kích thước đường ống

DN của Y Strainer cần tương thích với đường kính đường ống hoặc sử dụng phương án chuyển đổi phù hợp.

2. Kiểu kết nối

Cần xác định hệ thống sử dụng ren hay mặt bích, đồng thời kiểm tra tiêu chuẩn kết nối để đảm bảo khả năng lắp đặt.

3. Vật liệu lưới

Thân lọc có thể là CF8M nhưng phần tử lọc có thể sử dụng inox 304 hoặc inox 316 tùy sản phẩm. Vì vậy cần kiểm tra thông số kỹ thuật thay vì chỉ dựa vào tên gọi.

4. Kích thước mắt lưới

Mắt lưới cần phù hợp với loại cặn cần giữ lại và yêu cầu lưu lượng của hệ thống.

5. Áp suất và nhiệt độ

Y Strainer phải có thông số áp suất và nhiệt độ làm việc phù hợp với điều kiện thực tế. Không nên chỉ dựa vào vật liệu inox để đánh giá khả năng chịu áp hoặc chịu nhiệt của toàn bộ thiết bị.

6. Đặc tính của lưu chất

Đối với hóa chất hoặc môi trường đặc biệt, cần kiểm tra khả năng tương thích của CF8M, vật liệu lưới và gioăng làm kín với lưu chất cụ thể.

Kết luận

Y Strainer CF8M có cấu tạo cơ bản gồm 3 bộ phận chính: thân van, lưới lọc và nắp bịt. Trong đó, thân CF8M tạo nên kết cấu chính của thiết bị, lưới lọc đảm nhiệm chức năng giữ cặn và nắp bịt giúp đóng kín khoang lọc, đồng thời tạo điều kiện thuận tiện cho việc tháo lưới để vệ sinh.

Nhờ thiết kế dạng chữ Y cùng vật liệu CF8M, thiết bị có thể được sử dụng trong nhiều hệ thống đường ống yêu cầu khả năng chống ăn mòn và độ bền phù hợp. Tuy nhiên, để Y Strainer hoạt động hiệu quả, cần lựa chọn đúng kích thước, kiểu kết nối, cấp lưới, vật liệu và thông số áp suất – nhiệt độ dựa trên điều kiện thực tế của hệ thống.

Quan trọng nhất, Y Strainer là thiết bị lọc cặn cơ học, không phải thiết bị xử lý toàn bộ tính chất của lưu chất. Việc lựa chọn đúng thiết bị và bảo trì, vệ sinh lưới định kỳ sẽ giúp duy trì hiệu quả lọc và góp phần bảo vệ các thiết bị phía sau trong hệ thống đường ống.
