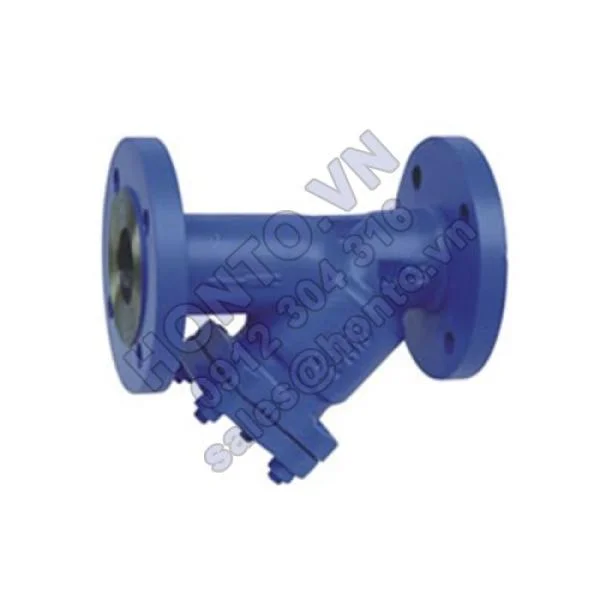

Y LỌC THÉP NỐI BÍCH MODEL GL41H

Y lọc thép nối bích model GL41H, kết nối mặt bích có những ưu điểm như kết cấu tiên tiến, trở lực nhỏ, thời gian xả cặn ngắn, hiệu suất cao, quá trình tháo lắp đơn giản, giá thành thấp. Vật chất thích hợp: nước, hơi nước, dầu, có thể thích ứng được nhiều loại đường ống khác nhau.

THÔNG SỐ KỸ THUẬT Y LỌC THÉP NỐI BÍCH MODEL GL41H

Y lọc thép nối bích model GL41H, kết nối mặt bích có những ưu điểm như kết cấu tiên tiến, trở lực nhỏ, thời gian xả cặn ngắn, hiệu suất cao, quá trình tháo lắp đơn giản, giá thành thấp. Vật chất thích hợp: nước, hơi nước, dầu, có thể thích ứng được nhiều loại đường ống khác nhau.

Thông số chủ yếu của Y lọc thép nối bích model GL41H áp PN10-PN16
Model PN Áp suất làm việc (Mpa) Nhiệt độ thích hợp (℃)   Vật chất
GL41H-10 10 1 ≤ 120 Nước, hơi nước, dầu
GL41H-16 16 1.6 ≤ 200 Nước, hơi nước, dầu
GL41H-16Q 16 1.6 ≤ 220 Nước, hơi nước, dầu

CHẤT LIỆU Y LỌC THÉP NỐI BÍCH MODEL GL41H

Chất liệu các bộ phận của Y lọc thép nối bích model GL41H

Model Chất liệu
Thân van, nắp van Lưới lọc Chốt bulong Miếng đệm
GL41H-10 Gang xám Inox Sắt dẻo Amiăng cao su
GL41H-16 Gang xám Inox Sắt dẻo Amiăng cao su
GL41H-16Q Gang dẻo Inox Sắt dẻo Amiăng cao su

KÍCH THƯỚC Y LỌC THÉP NỐI BÍCH MODEL GL41H

Kích cỡ của Y lọc thép nối bích model GL41H

Model DN L D z×ød H Trọng lượng/kg
GL41H-10 50 250 160 4×ø18 168
65 280 180 4×ø18 185
80 315 195 4×ø18 200
100 370 215 8×ø18 255
125 450 245 8×ø18 295
150 510 280 8×ø23 345
200 560 335 8×ø23 425
250 745 390 12×ø23 515
300 780 440 12×ø23 600
GL41H-16Q 50 250 160 4×ø18 168
65 280 180 4×ø18 185
80 315 195 8×ø18 200
100 370 215 8×ø18 255
125 450 245 8×ø18 295
150 510 280 8×ø23 345
200 560 335 12×ø23 425
250 745 405 12×ø25 515
300 780 460 12×ø25 600
GL41H-16 32 180 135 4×ø18 90 4.9
40 220 145 4×ø18 125 7.3
50 240 160 4×ø18 145 10.1
65 280 180 4×ø18 165 14
80 320 195 8×ø18 210 19.2
100 380 215 8×ø18 250 27
125 440 245 8×ø18 295 49.7
150 480 280 8×ø23 335 59.4
200 600 335 12×ø23 380 97.2
250 605 405 12×ø25 430 132.4
300 635 460 12×ø25 460 173.2
350 696 520 16×ø25 495 230
400 790 580 16×ø30 560 320
450 850 640 20×ø30 641 460

MỤC ĐÍCH SỬ DỤNG Y LỌC THÉP NỐI BÍCH MODEL GL41H

Vật chất thích hợp cho Y lọc thép nối bích model GL41H: nước, hơi nước, dầu

LẮP ĐẶT, BẢO DƯỠNG Y LỌC THÉP NỐI BÍCH MODEL GL41H

1. Van Y lọc thép nối bích model GL41H HONTO cần được cất giữ trong nhà khô thoáng, hai đầu van cần được bịt kín.

2. Nếu cất giữ van công nghiệp trong thời gian dài, cần kiểm tra và làm sạch định kì, đặc biệt chú ý giữ sạch bề mặt làm kín, tránh gây ra hư hỏng.

3. Trước khi lắp cần đối chiếu chính xác các kí hiệu trên van Y lọc thép nối bích model GL41H HONTO và yêu cầu sử dụng có phù hợp hay không.

4. Trước khi lắp cần kiểm tra lòng van công nghiệp và bề mặt làm kín, nếu có bụi bẩn cần dùng vải lau sạch.

5. Trước khi lắp đặt, kiểm tra bọc ty có nén chặt không, đảm bảo tính làm kín của bọc ty, đồng thời không cản trở chuyển động của ty van Y lọc thép nối bích model GL41H.

6. Sau khi lắp xong và tiến hành thử nghiệm áp suất hệ thống và đường ống, đảm bảo van Y lọc thép nối bích model GL41H HONTO ở vị trí mở hoàn toàn.

7. Trong quá trình sử dụng, nên mở hoặc đóng hoàn toàn cánh van Y lọc thép nối bích model GL41H, không nên mở từng phần cánh van để điều chỉnh lưu lượng.

8. Khi sử dụng, thường xuyên tra chất bôi trơn cho ren hình thang của ty van công nghiệp.

9. Khi mở hoặc đóng van thủ công, nên thao tác bằng tay vô lăng, không được sử dụng đòn bẩy hoặc công cụ khác.

10. Sau khi sử dụng van Y lọc thép nối bích model GL41H HONTO cần kiểm tra định kì độ mài mòn bề mặt làm kín và ty van, kiểm tra miếng đệm, bọc ty. Nếu hỏng hóc mất tác dụng, kịp thời sửa chữa hoặc thay mới.

SỬ DỤNG VÀ SỬA CHỮA Y LỌC THÉP NỐI BÍCH MODEL GL41H

1. Sau khi lắp xong và tiến hành thử nghiệm áp suất của hệ thống và đường ống, van Y lọc thép nối bích model GL41H cần phải ở vị trí mở hoàn toàn, không được mở từng mức cánh van để xả gấp hoặc điều chỉnh lưu lượng.

2. Các vị trí ren trên bề mặt van Y lọc thép nối bích model GL41H HONTO, ty van và đai ốc ty van, vị trí giữa đai ốc ty van và giá đỡ van dễ bị tích bụi ố bẩn, dẫn tới van bị mòn gỉ, vì thế cần thường xuyên làm sạch.

3. Khi thao tác van công nghiệp bằng tay vô lăng, người dùng không được sử dụng đòn bảy hoặc các công cụ khác để tăng lực momen xoắn.

4. Sau khi sử dụng xong, cần kiểm tra định kì van Y lọc thép nối bích model GL41H, tình trạng làm kín và tình trạng mài mòn của bề mặt làm kín; bọc ty có bị lão hóa hay vô hiệu không; thân van có hiện tượng mòn gỉ không, nếu phát hiện các hiện tượng trên cần kịp thời sửa chữa hoặc thay thế. Đối với các dung dịch như nước, dầu, chúng tối kiến nghị cứ 3 tháng kiểm tra một lần, đối với các chất có tính ăn mòn, cứ 1 tháng cần kiểm tra một lần, hoặc kiểm tra theo quy định của từng địa phương.

5. Van công nghiệp sau khi được kiểm tra và sửa chữa cần tiến hành lắp đặt, điều chỉnh lại từ đầu, cần thử nghiệm tính năng làm kín, đồng thời người dùng cần giữ lại chứng từ chi tiết các linh kiện đã thay thế để đối chiếu về sau.

6. Van Y lọc thép nối bích model GL41H HONTO khi thay thế bọc ty, gioăng, đai ốc, người dùng có thể lựa chọn kích cỡ phù hợp và tự mình thay thế, hoặc đặt thêm linh kiện dự phòng khi đặt hàng. Không được phép mở nắp van, thay thế đai ốc hoặc bọc ty khi van trong trạng thái có áp suất. Sau khi đã thay thế miếng đệm bọc ty và đai ốc, cần tiến hành thử nghiệm áp suất của van công nghiệp, đủ tiêu chuẩn mới tiếp tục sử dụng.

7. Thay thế bọc ty van Y lọc thép nối bích model GL41H

7.1. Khi trong van công nghiệp không có áp suất mới được thay bọc ty.

7.2. Dùng công cụ chuyên dụng nới lỏng chụp nén và nắp nén, chú ý không làm xước bề mặt ty van Y lọc thép nối bích model GL41H.

7.3. Lấy bọc ty ra, thay bọc ty mới và đóng kín khoang bọc ty.

7.4. Vặn chặt đai ốc, nắp nén và chụp nén bọc ty.

7.5. Chuyển động tay vô lăng, nâng hạ ty van, kiểm tra bọc ty có bị rò rỉ không, nếu có cần vặn chặt đai ốc.

8. Người dùng có thể tự tiến hành sửa chữa bề mặt làm kín, cần đảm bảo tính làm kín, áp suất đạt yêu cầu mới được sử dụng.

9. Các linh kiện trong van Y lọc thép nối bích model GL41H HONTO nên được thay mới thay vì sửa chữa, khi thay mới cần lựa chọn linh kiện của nhà sản xuất, nếu thời gian không cho phép, người dùng cần dựa theo tiêu chuẩn linh kiện của nhà sản xuất, sau khi kiểm tra đủ tiêu chuẩn mới được thay thế. HONTO sẽ không chịu trách nhiệm đối với những linh kiện không do mình cung cấp.

10. Các linh kiện chịu áp của van công nghiệp nên được thay mới, nếu phát hiện các linh kiện này có thời gian sử dụng quá lâu và ảnh hưởng tới vấn đề an toàn, khi đó, cần thay mới van Y lọc thép nối bích model GL41H.

11. Không được phép hàn nối sửa chữa trên thân van khi đang sử dụng.

12. Khi van công nghiệp đang vận hành, không được gõ vào van, đè vật nặng lên van Y lọc thép nối bích model GL41H hoặc có người đứng cạnh van.

13. Khi nhiệt độ vỏ van tăng cao cần thiết lập kí hiệu cảnh báo, hoặc để van Y lọc thép nối bích model GL41H cách li khỏi nhân viên nhằm tránh bị bỏng.

14. Về vấn đề lắp đặt, sử dụng, bảo dưỡng và cất giữ các thiết bị điện, mời quý khách tham khảo “ HDSD thiết bị điện HONTO”.

LƯU Ý Y LỌC THÉP NỐI BÍCH MODEL GL41H:

Số liệu, hình ảnh chỉ mang tính chất tham khảo, có thể thay đổi mà không báo trước. Giá cả và thông tin chi tiết về Y lọc thép nối bích model GL41H, mời quý khách hàng liên hệ với chúng tôi.
