Cấu Tạo Và Nguyên Lý Hoạt Động Của Bầu Lọc Dầu Ly Tâm

Trong động cơ diesel, máy phát điện, tàu thủy và nhiều máy móc công nghiệp, dầu bôi trơn liên tục bị nhiễm muội than, mạt kim loại và cặn bẩn trong quá trình vận hành. Nếu những tạp chất này tuần hoàn trở lại, chúng làm mòn ổ trục, xi lanh và các chi tiết chuyển động. Bầu lọc ly tâm (centrifugal oil filter) là thiết bị lọc dùng lực ly tâm để tách cặn ra khỏi dầu mà không cần lõi lọc giấy, giúp duy trì chất lượng dầu và kéo dài tuổi thọ động cơ.

Bài viết này giúp bạn hiểu bầu lọc ly tâm là gì, cấu tạo, nguyên lý hoạt động, ứng dụng, cách chọn, bảo trì và những lỗi cần tránh.

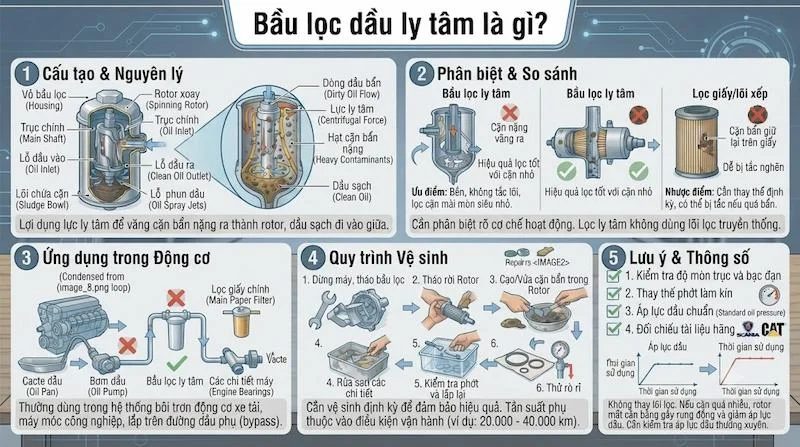

Bầu lọc dầu ly tâm là gì?

Bầu lọc ly tâm là thiết bị làm sạch dầu bôi trơn dựa trên nguyên lý quay tốc độ cao. Dầu bẩn được đưa vào một rô-to (bầu quay) quay rất nhanh, lực ly tâm đẩy các hạt nặng như muội than, mạt sắt và cặn bám ra thành rô-to, còn dầu sạch hơn được dẫn ra ngoài để quay về hệ thống bôi trơn.

Cần lưu ý, đây là bộ lọc cơ học bằng lực ly tâm, không dùng vật liệu lọc dạng giấy hay lưới. Thiết bị thường dùng song song với lọc dầu thông thường (lọc toàn dòng hoặc lọc tinh) chứ không thay thế hoàn toàn. Cách gọi và thiết kế cụ thể có thể khác nhau tùy hãng và dòng động cơ, nên bạn hãy đối chiếu tài liệu kỹ thuật của máy.

Cấu tạo của bầu lọc dầu ly tâm

Một bầu lọc ly tâm thông dụng gồm các bộ phận chính sau:

• Vỏ ngoài (thân bầu lọc): Phần bao ngoài, chịu áp và chứa toàn bộ cụm quay. Thường làm bằng thép hoặc hợp kim nhôm.

• Rô-to (bầu quay): Bộ phận trung tâm, quay tốc độ cao quanh trục. Bên trong là khoang chứa cặn tách ra.

• Trục rô-to và ổ đỡ: Giữ rô-to quay êm, ít ma sát.

• Vòi phun (tia phun phản lực): Hai vòi nhỏ ở đáy rô-to. Dầu thoát qua vòi tạo lực phản lực làm rô-to quay, đồng thời đưa dầu đã lọc về cácte.

• Cửa dầu vào: Nơi dầu có áp từ bơm dầu đi vào trục rô-to.

• Cửa dầu ra và đường hồi: Dẫn dầu đã lọc về cácte hoặc hệ thống.

• Nắp bầu lọc và đai ốc khóa: Cố định cụm rô-to, tháo ra khi vệ sinh.

• Gioăng và vòng làm kín: Ngăn rò rỉ dầu giữa các bộ phận.

• Tấm lót hoặc giấy lót thành rô-to (ở một số loại): Giúp lấy cặn ra dễ hơn khi vệ sinh.

Chất lượng bầu lọc phụ thuộc vào độ cân bằng của rô-to, chất lượng ổ đỡ, độ chính xác của vòi phun và độ kín của gioăng.

Nguyên lý hoạt động

Nguyên lý dựa trên sự khác biệt về khối lượng riêng giữa dầu và các hạt rắn khi quay tốc độ cao.

Bước 1: Dầu vào rô-to. Dầu có áp từ bơm dầu chảy vào trục rỗng của rô-to rồi vào khoang bên trong.

Bước 2: Rô-to quay. Dầu thoát qua các vòi phun ở đáy rô-to, tạo phản lực đẩy rô-to quay với tốc độ rất cao, thường hàng nghìn vòng mỗi phút. Không cần động cơ điện riêng.

Bước 3: Lực ly tâm tách cặn. Khi dầu quay cùng rô-to, hạt muội than, mạt kim loại và cặn nặng bị ép dạt ra thành rô-to và bám lại thành lớp bùn.

Bước 4: Dầu sạch hơn thoát ra. Phần dầu ở gần tâm, đã giảm cặn, đi qua vòi phun và chảy về cácte.

Bước 5: Tích tụ cặn và vệ sinh. Lớp cặn dày dần trên thành rô-to. Đến kỳ bảo dưỡng, người vận hành tháo rô-to, cạo hoặc thay lớp lót để làm sạch.

Khi động cơ dừng, rô-to quay chậm dần rồi dừng. Nếu nghe tiếng rô-to quay thêm một lúc sau khi tắt máy, đó thường là dấu hiệu hoạt động tốt.

Ưu điểm và hạn chế

Ưu điểm:

• Không cần thay lõi lọc, chỉ làm sạch và dùng lại.

• Giữ được cặn mịn mà lọc giấy dễ bị bít.

• Áp suất dầu ổn định vì không bị cản như lõi lọc đóng cặn.

• Hoạt động bằng chính áp lực dầu, không tốn thêm năng lượng.

• Phù hợp động cơ chạy lâu, tải nặng.

Hạn chế:

• Chỉ tách tốt các hạt nặng, khó giữ hạt rất nhẹ hoặc nước tùy điều kiện.

• Cấu tạo cơ khí phức tạp hơn lọc giấy.

• Cần vệ sinh đúng kỹ thuật, tháo lắp sai có thể làm mất cân bằng rô-to.

• Hiệu quả giảm nếu áp suất dầu thấp vì rô-to quay chậm.

Các loại bầu lọc dầu ly tâm phổ biến

Phân loại theo cách dẫn động

Dẫn động bằng phản lực dầu: Phổ biến nhất, dùng tia dầu đẩy rô-to quay, không cần nguồn ngoài.

Dẫn động bằng động cơ hoặc dây đai: Dùng trong một số hệ thống công nghiệp lớn để kiểm soát tốc độ quay.

Phân loại theo cách lắp

Lắp song song (lọc dòng phụ): Chỉ một phần dầu đi qua bầu ly tâm, phần còn lại qua lọc chính. Thường gặp nhất.

Lắp nối tiếp (lọc toàn dòng): Toàn bộ dầu đi qua, ít gặp hơn do yêu cầu lưu lượng và thiết kế đặc biệt.

Phân loại theo quy mô

Loại nhỏ cho động cơ xe, máy phát cỡ nhỏ.

Loại lớn cho tàu thủy, máy phát công suất lớn, thiết bị khai thác.

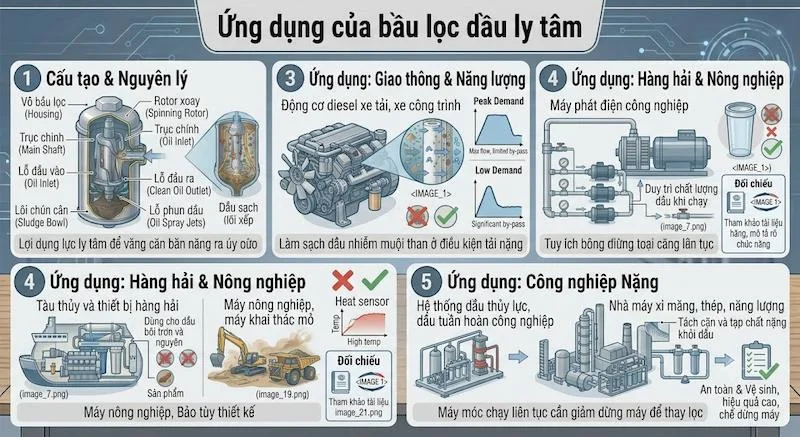

Ứng dụng của bầu lọc dầu ly tâm

Động cơ diesel xe tải, xe công trình. Làm sạch dầu nhiễm muội than ở điều kiện tải nặng.

Máy phát điện công nghiệp. Duy trì chất lượng dầu khi chạy liên tục.

Tàu thủy và thiết bị hàng hải. Dùng cho dầu bôi trơn và có thể cho dầu nhiên liệu tùy thiết kế.

Máy nông nghiệp, máy khai thác mỏ. Môi trường nhiều bụi, tải nặng.

Hệ thống dầu thủy lực, dầu tuần hoàn công nghiệp. Tách cặn và tạp chất nặng khỏi dầu.

Nhà máy xi măng, thép, năng lượng. Máy móc chạy liên tục cần giảm dừng máy để thay lọc.

Cách chọn bầu lọc ly tâm phù hợp

Xác định loại máy và hệ thống dầu. Động cơ xe, tàu hay công nghiệp có yêu cầu khác nhau.

Chọn đúng lưu lượng và áp suất dầu. Bầu lọc cần phù hợp lưu lượng bơm dầu để rô-to đạt tốc độ cần thiết.

Xem khả năng chứa cặn. Dung tích rô-to quyết định chu kỳ vệ sinh.

Kiểm tra chất liệu và độ bền. Chịu nhiệt, chịu áp và ăn mòn từ dầu.

Chọn đúng kích thước và kiểu lắp. Khớp với giá lắp, đường dầu vào, ra.

Ưu tiên phụ tùng đồng bộ. Theo khuyến nghị của hãng động cơ hoặc nhà sản xuất bầu lọc.

Cân nhắc chi phí vòng đời. Không tốn lõi lọc thay thế nhưng cần nhân công bảo dưỡng.

Hướng dẫn vệ sinh và bảo dưỡng

1. Tắt máy, chờ rô-to dừng hẳn và dầu nguội bớt để đảm bảo an toàn.

2. Tháo nắp bầu lọc và đai ốc khóa theo hướng dẫn của hãng.

3. Nhấc cụm rô-to ra cẩn thận, tránh làm rơi hoặc va đập.

4. Đổ bỏ dầu còn lại, cạo sạch lớp cặn bám trên thành rô-to hoặc thay lớp lót.

5. Rửa vòi phun, thông các lỗ bằng dụng cụ mềm, không dùng vật cứng làm biến dạng lỗ.

6. Kiểm tra trục, ổ đỡ, gioăng, thay nếu mòn hoặc chai cứng.

7. Lắp lại đúng thứ tự, siết đai ốc đúng lực, kiểm tra rô-to quay nhẹ nhàng.

8. Khởi động máy, kiểm tra rò rỉ và nghe tiếng rô-to quay thêm khi tắt máy.

Chu kỳ vệ sinh tùy loại máy, chất lượng dầu và điều kiện làm việc. Hãy theo khuyến nghị của nhà sản xuất và quan sát lượng cặn thực tế.

Những sai lầm thường gặp

• Lắp sai thứ tự hoặc sai chi tiết: Rô-to mất cân bằng, rung và nhanh hỏng.

• Làm biến dạng hoặc tắc vòi phun: Rô-to quay chậm, hiệu quả tách kém.

• Không vệ sinh đúng hạn: Lớp cặn dày làm giảm khả năng tách và có thể cản trở rô-to.

• Siết đai ốc không đúng lực: Rò rỉ dầu hoặc hỏng ren.

• Bỏ qua kiểm tra ổ đỡ: Rô-to kẹt hoặc quay không đều.

• Cho rằng thay thế hoàn toàn lọc dầu thường: Không phải lúc nào cũng đúng, cần theo thiết kế của hệ thống.

• Dùng dầu không đúng chủng loại hoặc áp suất dầu thấp: Rô-to không đạt tốc độ cần thiết.

• Chọn hàng không rõ nguồn gốc: Rô-to cân bằng kém, nhanh hỏng.

Câu hỏi thường gặp (FAQ)

Bầu lọc dầu ly tâm hoạt động như thế nào?

Dầu có áp đưa vào rô-to và quay tốc độ cao nhờ phản lực từ vòi phun, lực ly tâm đẩy cặn nặng ra thành rô-to, còn dầu sạch hơn chảy về cácte.

Bầu lọc ly tâm gồm những bộ phận nào?

Gồm vỏ ngoài, rô-to, trục và ổ đỡ, vòi phun, cửa dầu vào ra, nắp, đai ốc khóa và gioăng.

Bầu lọc ly tâm có cần thay lõi lọc không?

Không có lõi lọc giấy. Bạn chỉ cần vệ sinh, thay lớp lót hoặc gioăng khi cần.

Khi nào cần vệ sinh bầu lọc ly tâm?

Theo lịch bảo dưỡng của hãng hoặc khi lượng cặn tích nhiều, rô-to quay yếu hoặc dầu nhanh bẩn.

Có thể dùng bầu lọc ly tâm thay lọc dầu thường không?

Thường dùng song song để tăng hiệu quả. Việc thay thế hoàn toàn phụ thuộc thiết kế động cơ và khuyến nghị của nhà sản xuất.

Kết luận

Bầu lọc ly tâm là thiết bị làm sạch dầu bôi trơn bằng lực ly tâm, giúp tách muội than, mạt kim loại và cặn nặng mà không cần lõi lọc dùng một lần. Cấu tạo gồm vỏ ngoài, rô-to, trục, vòi phun, cửa dầu, nắp và gioăng, hoạt động nhờ phản lực dòng dầu làm rô-to quay tốc độ cao bầu lọc dầu ly tâm
