Bầu lọc hơi là gì?

Bầu lọc hơi là gì? Trong quá trình vận hành các dây chuyền công nghiệp hiện đại, hệ thống hơi thường gặp phải tình trạng tích tụ cặn đường ống, bụi kim loại hoặc các tạp chất rắn bong tróc theo dòng hơi di chuyển trực tiếp vào thiết bị sử dụng. Hậu quả nhãn tiền là các van điều khiển bị kẹt, bộ trao đổi nhiệt giảm hiệu suất, máy móc hư hại nặng nề và làm sụt giảm nghiêm trọng chất lượng quy trình sản xuất. Để khắc phục triệt để vấn đề này, việc trang bị bầu lọc khí hơi là giải pháp kỹ thuật thiết yếu giúp loại bỏ hiệu quả các tạp chất rắn, bảo vệ an toàn cho toàn bộ thiết bị phía sau. Bài viết dưới đây sẽ giúp bạn hiểu rõ bản chất thiết bị, cấu tạo, nguyên lý vận hành cũng như phương pháp lựa chọn tối ưu nhất.

Kiến thức nền: Bầu lọc hơi là gì?

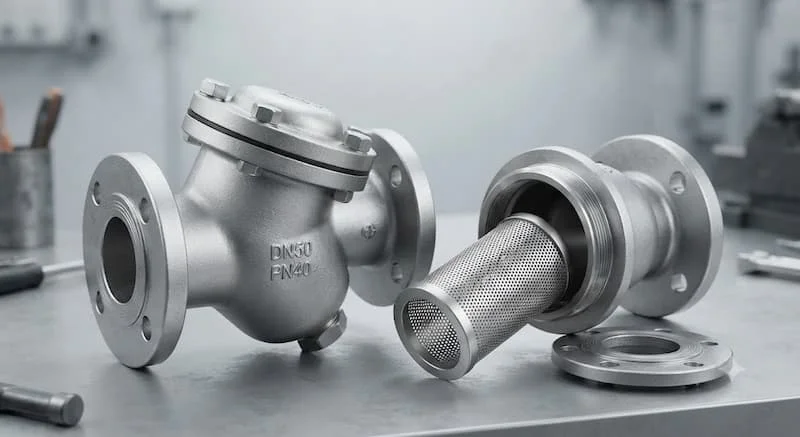

Bầu lọc hơi là gì? Vai trò trong hệ thống đường ống

Bầu lọc hơi là thiết bị lọc được lắp trên đường ống dẫn hơi, có thân chứa phần tử lọc nhằm giữ lại các tạp chất rắn như cặn, bụi và mảnh vụn kim loại trong dòng hơi. Thiết bị thường được sử dụng để bảo vệ van, thiết bị trao đổi nhiệt và các bộ phận phía sau khỏi tạp chất gây ảnh hưởng đến quá trình vận hành.

Cần phân biệt rõ chức năng lọc cặn cơ học của thiết bị này với chức năng tách nước ngưng tụ hay điều chỉnh áp suất chuyên dụng. Vai trò cốt lõi của bộ lọc là duy trì độ sạch của dòng môi chất, hạn chế tối đa nguy cơ tắc nghẽn, mài mòn thiết bị và đảm bảo hệ thống vận hành ổn định liên tục. Khả năng lọc sạch thực tế luôn phụ thuộc chặt chẽ vào thiết kế cơ khí, vật liệu chế tạo, cấp lọc micron và điều kiện vận hành thực tế của nhà máy.

Cấu tạo bầu lọc khí hơi gồm những bộ phận nào?

Một thiết bị tiêu chuẩn thường bao gồm các bộ phận chính được gia công tỉ mỉ để chịu được điều kiện khắc nghiệt:

• Thân bầu lọc: Đóng vai trò chứa phần tử lọc, được đúc hoặc hàn dày dặn để chịu được áp lực cao và nhiệt độ lớn của dòng hơi.

• Lưới lọc hoặc phần tử lọc: Bộ phận cốt lõi trực tiếp tiếp xúc và giữ lại các hạt cặn rắn.

• Nắp lọc: Cho phép kỹ thuật viên dễ dàng kiểm tra, vệ sinh hoặc thay thế phần tử lọc định kỳ.

• Gioăng làm kín: Hạn chế tuyệt đối tình trạng rò rỉ hơi tại vị trí lắp ghép.

• Kết nối đường ống: Có thể là kiểu nối ren, mặt bích hoặc các dạng kết nối đặc thù tùy theo tiêu chuẩn thiết kế.

• Nút xả hoặc vị trí tháo cặn: Hỗ trợ xả bớt tạp chất tích tụ ở đáy trong một số mẫu thiết bị.

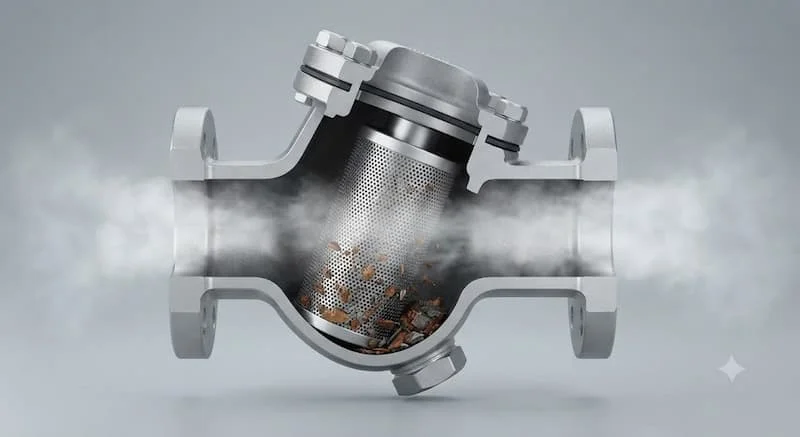

Nguyên lý hoạt động của bầu lọc khí hơi

Nguyên lý vận hành dựa trên cơ chế lọc dòng chảy qua vật cản cơ học. Khi dòng hơi đi vào cửa vào của bầu lọc, áp lực đẩy luồng môi chất đi qua phần tử lọc có kích thước mắt lưới phù hợp. Tại đây, các hạt cặn bẩn, rỉ sét lớn hơn kích thước khe hở sẽ bị giữ lại bên trong hoặc trên bề mặt vật liệu lọc.

Dòng hơi sau khi được làm sạch sẽ tiếp tục di chuyển ra cửa xả để đến các thiết bị tiêu thụ phía sau. Theo thời gian, cặn bẩn tích tụ ngày càng nhiều sẽ làm tăng trở lực dòng chảy, gây ra hiện tượng sụt áp. Lúc này, người vận hành cần tiến hành cô lập hệ thống, xả áp và tháo phần tử lọc ra vệ sinh hoặc thay thế theo đúng quy trình kỹ thuật.

Phân tích chuyên sâu

Phân loại bầu lọc khí hơi phổ biến trên thị trường

Để lựa chọn chính xác, cần phân loại thiết bị theo các tiêu chí kỹ thuật cụ thể:

1. Phân loại theo kiểu kết nối:

   • Bầu lọc hơi nối ren: Thiết kế nhỏ gọn, tối ưu cho các đường ống có kích thước danh nghĩa nhỏ và áp suất vừa phải.

   • Bầu lọc hơi mặt bích: Kết cấu vững chắc, chuyên dùng cho các đường ống lớn, hệ thống công nghiệp đòi hỏi độ kín khít cao dưới áp lực lớn.

2. Phân loại theo vật liệu:

   • Inox 304: Lựa chọn phổ biến nhờ khả năng chống ăn mòn tốt trong nhiều môi trường công nghiệp tiêu chuẩn.

   • Inox 316/316L: Đáp ứng các yêu cầu chống ăn mòn khắt khe hơn, môi trường hóa chất hoặc hơi tinh khiết.

   • Gang hoặc thép đúc: Thường dùng cho các ứng dụng công nghiệp nặng, chịu nhiệt và áp suất cao theo tiêu chuẩn thiết kế.

3. Phân loại theo phần tử lọc: Sử dụng lưới lọc kim loại đan, lưới đột lỗ hoặc các lõi lọc chuyên dụng cho dòng hơi sạch, hơi công nghệ cao.

Thông số kỹ thuật cần quan tâm khi chọn bầu lọc khí hơi

Bảng tổng hợp các thông số kỹ thuật cốt lõi giúp kỹ sư dễ dàng tra cứu và lựa chọn:

So sánh bầu lọc khí hơi với lọc chữ Y và thiết bị tách hơi nước

Cần lưu ý rằng trong thực tế, một số dòng lọc chữ Y vẫn được sử dụng như một dạng bầu lọc cơ học cho hệ thống hơi nhờ cấu tạo tương đồng. Việc phân biệt phải dựa trên tài liệu kỹ thuật (catalogue) và yêu cầu thực tế của dây chuyền.

Tại sao cần lắp bầu lọc khí hơi đúng vị trí?

Việc bố trí thiết bị đúng vị trí kỹ thuật mang lại những lợi ích vô cùng quan trọng:

• Hạn chế tối đa tạp chất rắn xâm nhập vào các thiết bị điều khiển nhạy cảm.

• Bảo vệ an toàn tuyệt đối cho van giảm áp, van điều khiển tuyến tính và bộ trao đổi nhiệt.

• Giảm thiểu nguy cơ tắc nghẽn tại các vị trí co thắt hoặc tiết diện đường ống nhỏ.

• Tạo khoảng không gian thuận lợi cho công tác kiểm tra, tháo lắp và bảo trì định kỳ.

Vị trí lắp đặt phải tuân thủ nghiêm ngặt sơ đồ nguyên lý của hệ thống, đảm bảo đúng hướng dòng chảy và đáp ứng khuyến cáo từ nhà sản xuất.

Ứng dụng thực tế và sai lầm thường gặp

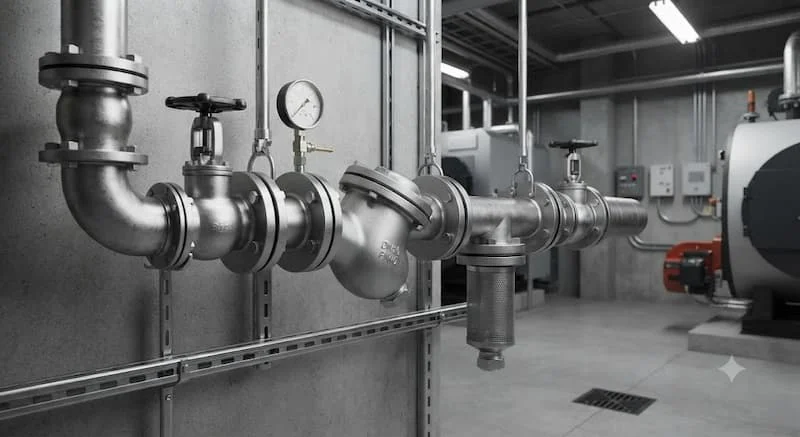

Bầu lọc khí hơi được ứng dụng ở đâu?

Thiết bị đóng vai trò không thể thiếu trong nhiều lĩnh vực công nghiệp trọng điểm:

• Hệ thống lò hơi và phân phối hơi trong nhà máy sản xuất giấy, dệt nhuộm, hóa chất.

• Các thiết bị trao đổi nhiệt, nồi nấu công nghiệp sử dụng năng lượng nhiệt hơi.

• Đường ống cấp hơi trung tâm cho các dây chuyền sản xuất tự động hóa.

• Ngành công nghiệp thực phẩm, đồ uống và dược phẩm yêu cầu tiêu chuẩn vệ sinh khắt khe.

Mỗi ứng dụng đòi hỏi sự tương thích tuyệt đối về vật liệu, cấp lọc, khả năng chịu nhiệt và áp suất làm việc.

Sai lầm thường gặp khi lựa chọn và sử dụng bầu lọc khí hơi

Trong quá trình triển khai, kỹ sư và người mua thường mắc phải những sai lầm phổ biến sau:

• Chọn sai kích thước danh nghĩa (DN) hoặc sai tiêu chuẩn kết nối đường ống.

• Chỉ chú trọng vào vật liệu inox mà bỏ qua các thông số giới hạn về nhiệt độ và áp suất.

• Bỏ qua việc kiểm tra cấp lọc micron dẫn đến không phù hợp với yêu cầu thiết bị phía sau.

• Lắp đặt ngược hướng dòng chảy so với mũi tên chỉ dẫn trên thân.

• Không thiết lập kế hoạch kiểm tra, vệ sinh phần tử lọc định kỳ gây nghẽn mạch.

• Nhầm lẫn chức năng lọc tạp chất rắn với thiết bị tách nước ngưng tụ.

• Sử dụng sản phẩm trôi nổi không rõ nguồn gốc, thiếu catalogue kỹ thuật chuẩn xác.

Hướng dẫn lựa chọn và checklist

Cách chọn bầu lọc khí hơi phù hợp với hệ thống

Quy trình 6 bước tiêu chuẩn giúp lựa chọn thiết bị chính xác:

• Xác định môi chất: Làm rõ tính chất hơi bão hòa, hơi quá nhiệt hay môi chất đặc thù.

• Kiểm tra kích thước đường ống: Đo đạc chính xác đường kính danh nghĩa DN, kiểu kết nối và không gian lắp đặt thực tế.

• Xác định áp suất và nhiệt độ: Đối chiếu thông số vận hành của hệ thống với giới hạn cho phép của sản phẩm.

• Chọn vật liệu chế tạo: Căn cứ vào môi trường làm việc, yêu cầu chống ăn mòn và tiêu chuẩn vệ sinh.

• Chọn cấp lọc micron: Dựa trên kích thước hạt cặn cần giữ lại để bảo vệ tối ưu thiết bị nhạy cảm phía sau.

• Kiểm tra catalogue và nhà cung cấp: Đảm bảo tài liệu kỹ thuật đầy đủ, xuất xứ rõ ràng và có sự tư vấn chuyên sâu.

Lưu ý khi lắp đặt và bảo trì bầu lọc khí hơi

Công tác bảo trì hệ thống hơi đòi hỏi tuân thủ nghiêm ngặt các quy tắc an toàn:

• Đảm bảo hệ thống đã được cô lập hoàn toàn, xả hết áp suất và làm nguội đến nhiệt độ an toàn trước khi mở thiết bị.

• Lắp đặt đúng chiều mũi tên dòng chảy và đúng tư thế theo khuyến cáo từ nhà sản xuất.

• Kiểm tra kỹ tình trạng gioăng làm kín, bu lông liên kết và bề mặt thân lọc.

• Thường xuyên theo dõi chỉ số chênh lệch áp suất hoặc dấu hiệu suy giảm lưu lượng dòng chảy.

• Định kỳ tháo rời để vệ sinh hoặc thay thế phần tử lọc khi bị bám cặn quá mức.

• Tuyệt đối tuân thủ quy trình an toàn lao động khi tiếp xúc với hệ thống hơi nóng áp suất cao.

FAQ – Câu hỏi thường gặp

Bầu lọc hơi là gì?

Là thiết bị lọc được lắp trên đường ống hơi, sử dụng phần tử lọc để giữ lại các tạp chất rắn và hỗ trợ bảo vệ thiết bị phía sau.

Bầu lọc hơi có tác dụng gì?

Thiết bị giúp loại bỏ cặn, bụi và mảnh vụn trong dòng hơi, góp phần hạn chế tắc nghẽn và bảo vệ van, thiết bị trao đổi nhiệt hoặc thiết bị công nghệ.

Bầu lọc khí hơi có giống lọc chữ Y không?

Không nhất thiết. Lọc chữ Y là một dạng thiết bị lọc có thân chữ Y; bầu lọc khí hơi có thể được gọi theo kiểu thân hoặc ứng dụng. Cần đối chiếu cấu tạo và catalogue của từng sản phẩm.

Chọn bầu lọc khí hơi dựa trên thông số nào?

Các thông số quan trọng gồm kích thước kết nối, áp suất, nhiệt độ, vật liệu, cấp lọc, môi chất và yêu cầu lắp đặt.

Khi nào cần vệ sinh bầu lọc khí hơi?

Khi chênh áp tăng, lưu lượng giảm hoặc đến kỳ bảo trì theo hướng dẫn. Cần cô lập và giảm áp hệ thống trước khi thực hiện vệ sinh.

Kết luận

Tóm lại, việc ứng dụng bầu lọc hơi đóng vai trò cực kỳ quan trọng trong việc duy trì sự ổn định và an toàn cho toàn bộ hệ thống nhiệt công nghiệp. Việc lựa chọn chính xác vật liệu, cấp lọc, kích thước danh nghĩa và điều kiện làm việc sẽ giúp tối ưu hóa hiệu suất truyền nhiệt, ngăn ngừa sự cố hư hỏng thiết bị đắt tiền. Trước khi tiến hành lắp đặt, kỹ sư cần đối chiếu kỹ lưỡng catalogue, tiêu chuẩn kỹ thuật và hướng dẫn từ nhà sản xuất uy tín.
