CW617N PN20 Strainer là gì?

CW617N PN20 Strainer là gì? Trong quá trình vận hành hệ thống cấp nước thực tế, các sự cố như đường ống xuất hiện cát, rỉ sét, mạt kim loại hay cặn bẩn luôn là mối lo ngại lớn. Chúng làm kẹt van, mài mòn đồng hồ nước, làm giảm tuổi thọ bơm và gây trục trặc cho các thiết bị HVAC. Để khắc phục triệt để tình trạng này, cw617n pn 20 strainer ra đời như một giải pháp lọc cặn nhỏ gọn, hiệu quả cao và chịu áp lực tốt. Thiết bị này không chỉ giúp bảo vệ toàn diện hệ thống mà còn tiết kiệm tối đa chi phí bảo trì. Bài viết này sẽ phân tích chi tiết từ định nghĩa, chất liệu, thông số kỹ thuật đến cách lựa chọn và lắp đặt chuẩn chuyên gia.

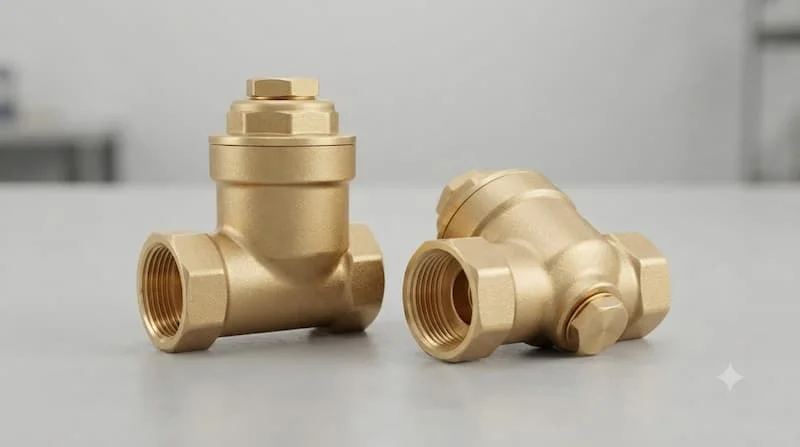

CW617N PN20 Strainer là gì?

CW617N PN20 Strainer là bộ lọc cặn đường ống sở hữu thân làm bằng đồng thau CW617N cao cấp, được thiết kế theo cấp áp suất danh nghĩa PN20 để giữ lại các hạt rắn trong dòng lưu chất trước khi chúng kịp đi vào các thiết bị nhạy cảm phía sau. Tùy thuộc vào thiết kế của nhà sản xuất, sản phẩm có thể mang hình dáng chữ Y, dạng thẳng hoặc tích hợp trực tiếp vào cụm van, kết hợp cùng lưới lọc kim loại có thể tháo rời dễ dàng.

Cần hiểu rõ rằng vật liệu CW617N là mã đồng thau chuyên dụng trong cơ khí, trong khi PN20 chỉ là cấp áp suất danh nghĩa chứ không phải là mức cam kết cố định trong mọi điều kiện vận hành. Ngoài ra, thiết bị này chỉ đóng vai trò lọc cơ học, hoàn toàn không có khả năng xử lý vi sinh hay khử mùi hóa chất. Hơn nữa, việc hiểu đúng bản chất thiết bị sẽ giúp kỹ sư tránh được những sai lầm tai hại trong khâu thiết kế hệ thống đường ống dân dụng lẫn công nghiệp.

CW617N là vật liệu gì?

Mã hợp kim CW617N thuộc nhóm đồng thau gia công cơ khí phổ biến, thường được ứng dụng rộng rãi trong việc chế tạo van công nghiệp, đầu nối ren và các phụ kiện đường ống chịu lực. Điểm mạnh lớn nhất của vật liệu này nằm ở khả năng gia công cắt gọt cực tốt, độ bền cơ học ổn định dưới tác động của áp lực nước và khả năng chống ăn mòn tương đối tối ưu trong môi trường nước sạch hoặc dung dịch thích hợp. Bề mặt sản phẩm thường có màu vàng đồng đặc trưng sang trọng.

Tuy nhiên, người dùng cần lưu ý phân biệt rõ ràng giữa phần thân lọc làm từ đồng thau CW617N với các thành phần bên trong như lưới lọc thường bằng inox chống rỉ và gioăng làm kín bằng EPDM, NBR hoặc PTFE. Tránh sai lầm mặc định rằng toàn bộ cấu trúc thiết bị đều đúc hoàn toàn từ một loại đồng nguyên chất. Việc nắm vững đặc tính vật liệu giúp bạn dự đoán chính xác tuổi thọ thiết bị trong các môi trường khác nhau.

Ý nghĩa của PN20 trong CW617N PN 20 Strainer

Thông số PN20 đại diện cho cấp áp suất danh nghĩa (Pressure Nominal), thường được hiểu tương đương với mức áp lực 20 bar trong các điều kiện thử nghiệm tiêu chuẩn. Tuy nhiên, áp suất làm việc thực tế của thiết bị không phải lúc nào cũng cố định mà có thể dao động tùy thuộc vào nhiệt độ môi chất, cấu trúc thiết kế thân, chất lượng của gioăng làm kín và tiêu chuẩn chế tạo của hãng sản xuất.

Do đó, không nên máy móc đánh đồng PN20 với các hệ số như PN10, PN16, PN25 hay tiêu chuẩn mặt bích Class 150 của Mỹ. Khi đưa ra quyết định lựa chọn lắp đặt, các kỹ sư luôn phải tra cứu kỹ bảng thông số pressure-temperature rating trong catalogue chính thức để đảm bảo an toàn tuyệt đối. Đọc kỹ thông số này giúp hệ thống tránh được nguy cơ quá áp gây nứt vỡ thân van đồng.

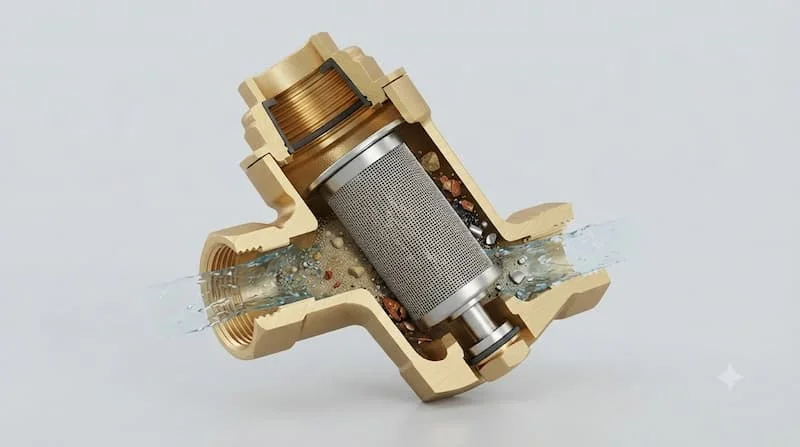

Cấu tạo và nguyên lý hoạt động của CW617N PN 20 Strainer

Cấu trúc cơ bản của một chiếc cw617n pn 20 strainer tiêu chuẩn bao gồm phần thân đồng thau nguyên khối, cửa vào, cửa ra, buồng chứa lưới, lưới lọc hình trụ đục lỗ hoặc đان tết, nắp tháo định kỳ, gioăng làm kín và các đầu kết nối ren tiện lợi. Đôi khi, một số model cao cấp còn được tích hợp thêm nút xả cặn ở phần đáy nhánh.

Về nguyên lý, khi dòng lưu chất đi vào cửa vào, chúng bắt buộc phải xuyên qua lớp lưới lọc. Các hạt rỉ sét, cát sỏi hoặc cặn bẩn có kích thước lớn hơn khe hở sẽ bị giữ lại tại buồng chứa, cho phép phần lưu chất sạch tiếp tục di chuyển ra ngoài bảo vệ máy bơm, van điều khiển và đồng hồ đo. Việc thiếu vắng thiết bị này sẽ khiến hệ thống nhanh chóng bị mài mòn, kẹt cơ cấu và sụt áp nghiêm trọng chỉ sau một thời gian ngắn vận hành.

Các loại CW617N PN 20 Strainer phổ biến

Trên thị trường, sản phẩm được chia thành nhiều dòng thiết kế khác nhau để tối ưu hóa không gian lắp đặt và nhu cầu kỹ thuật:

• Strainer dạng chữ Y: Biến thể phổ biến nhất với phần nhánh chứa lưới nghiêng, rất thuận tiện cho việc tháo lắp và lọc cặn liên tục trong các hệ thống quy mô vừa và lớn.

• Strainer dạng thẳng: Có cửa vào và cửa ra nằm trên cùng một trục, là lựa chọn lý tưởng cho các không gian đường ống hẹp nhưng đòi hỏi kỹ thuật viên phải chú ý kỹ không gian rút lưới.

• Strainer tích hợp van: Kết hợp cả tính năng khóa dòng và lọc cặn trong cùng một cụm thiết bị, mang lại sự tiện lợi lớn cho hệ thống HVAC hoặc dân dụng.

• Kiểu kết nối đa dạng: Phần lớn các sản phẩm sử dụng chuẩn ren trong, ren ngoài hoặc kết hợp linh hoạt tùy theo thiết kế của nhà sản xuất.

Thông số kỹ thuật cần quan tâm

Dưới đây là các thông số cốt lõi mà kỹ sư hoặc người mua cần kiểm tra kỹ lưỡng trước khi đưa ra quyết định đầu tư:

Mesh và micron của lưới lọc ảnh hưởng thế nào?

Khái niệm Mesh thể hiện mật độ mắt lưới trên một đơn vị diện tích, trong khi Micron đo lường trực tiếp kích thước khe hở thực tế của mắt lưới. Lưới lọc có chỉ số mesh cao (lưới mịn) sẽ giữ lại được những hạt cặn siêu nhỏ, bảo vệ tối ưu các thiết bị cực kỳ nhạy cảm.

Tuy nhiên, nếu chọn lưới quá mịn cho nguồn nước chứa nhiều tạp chất lớn, thiết bị sẽ nhanh chóng bị nghẹt, làm gia tăng đột biến tổn thất áp suất và khiến lưu lượng dòng chảy suy giảm nghiêm trọng. Ngược lại, lưới quá thô sẽ bỏ lọt cặn bẩn gây hại cho thiết bị phía sau. Do đó, việc lựa chọn thông số này phải dựa trên đặc tính nguồn nước, lưu lượng yêu cầu và khuyến nghị từ nhà sản xuất.

Vì sao cần chọn đúng kích thước và cấp áp suất?

Việc lựa chọn sai kích thước hoặc cấp áp suất không phù hợp sẽ dẫn đến những hệ lụy nặng nề cho công trình. Nếu chọn đường ống bộ lọc quá nhỏ, vận tốc dòng chảy tăng cao gây ra hiện tượng xói mòn thành ống và sụt áp lớn. Ngược lại, kích thước quá khổ sẽ gây lãng phí chi phí đầu tư và chiếm không gian thi công.

Nếu bỏ qua giới hạn của thông số PN20 trước nhiệt độ cao, thân đồng thau có thể bị biến dạng hoặc nứt vỡ dưới áp lực lớn. Thêm vào đó, việc sử dụng sai loại gioăng hoặc chọn nhầm vật liệu không tương thích với môi chất hóa học sẽ gây ra rò rỉ liên tục, làm hỏng các thiết bị đắt tiền phía sau hệ thống.

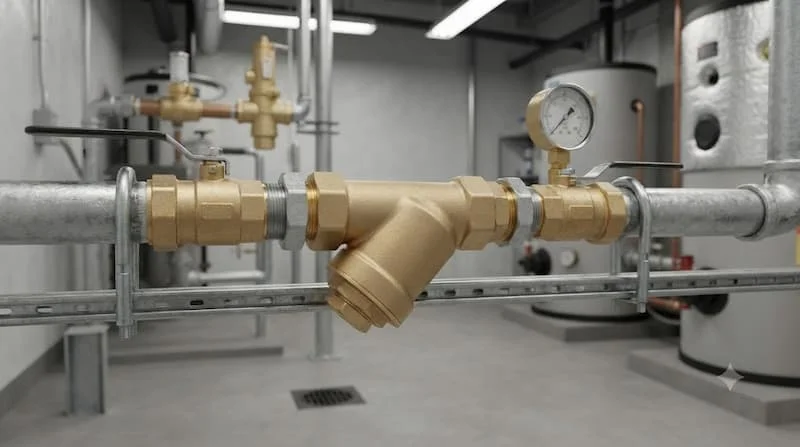

CW617N PN 20 Strainer được sử dụng ở đâu?

Trong hệ thống cấp nước sinh hoạt và dân dụng, thiết bị đóng vai trò là "vệ sĩ" đắc lực lắp đặt ngay trước van điều áp, đồng hồ nước và các vòi xả nhằm ngăn chặn triệt để cặn bẩn làm kẹt hệ thống.

Đối với ngành kỹ thuật tòa nhà HVAC, bộ lọc được bố trí dày đặc trong các tuyến ống tuần hoàn nước lạnh hoặc nước nóng để bảo vệ bơm ly tâm, van cân bằng và bộ trao đổi nhiệt dạng tấm khỏi rỉ sét.

Ngoài ra, sản phẩm cũng xuất hiện rộng rãi trong hệ thống tưới tiêu tự động nông nghiệp công nghệ cao, đảm bảo các béc phun không bị tắc nghẽn bởi cát sỏi hay mạt hàn từ đường ống mới thi công, duy trì hiệu suất tưới ổn định quanh năm.

Sai lầm thường gặp khi sử dụng

Một trong những sai lầm phổ biến nhất là nhầm tưởng hợp kim đồng thau CW617N là inox hoặc đồng nguyên chất 100%, dẫn đến việc áp dụng sai môi trường hóa chất ăn mòn mạnh. Nhiều người thợ cũng mặc định hiểu PN20 là mức chịu áp tuyệt đối trong mọi điều kiện nhiệt độ mà bỏ qua bảng quy đổi nhiệt độ.

Việc lắp ngược hướng dòng chảy so với mũi tên đúc trên thân, chọn lưới lọc quá mịn cho nguồn nước bẩn, hoặc bỏ qua khoảng trống cần thiết để rút lưới bảo trì cũng là những lỗi kinh điển làm giảm tuổi thọ của hệ thống. Hơn nữa, việc siết ren quá mạnh tay trên chất liệu đồng thau có thể làm biến dạng ren, gây rò rỉ nước khó khắc phục.

Cách chọn CW617N PN 20 Strainer phù hợp

Quy trình lựa chọn thiết bị chuẩn xác đòi hỏi sự tuân thủ nghiêm ngặt theo các bước kỹ thuật sau:

• Xác định chính xác môi chất (nước lạnh, nước nóng, dung dịch kỹ thuật).

• Kiểm tra quy cách đường ống và kiểu kết nối ren trong hay ren ngoài.

• Đối chiếu bảng áp suất nhiệt độ thực tế thay vì chỉ nhìn vào nhãn PN20.

• Xác minh chất liệu thân đồng thau CW617N và vật liệu lưới lọc bên trong.

• Lựa chọn chỉ số mesh/micron phù hợp với yêu cầu lọc sạch của thiết bị phía sau.

• Đảm bảo không gian lắp đặt có đủ khoảng trống để tháo nắp vệ sinh lưới.

• Yêu cầu nhà cung cấp cung cấp đầy đủ catalogue, chứng chỉ nguồn gốc rõ ràng.

Hướng dẫn lắp đặt

Trước khi tiến hành lắp đặt, hãy xả sạch toàn bộ rác thải và mạt hàn còn sót lại trong đường ống. Kiểm tra kỹ bên trong thân cw617n pn 20 strainer và lưới lọc. Đảm bảo lắp đặt đúng chiều mũi tên hướng dòng chảy của hệ thống.

Sử dụng vật liệu làm kín chuyên dụng như băng tan PTFE quấn đúng chiều ren, sau đó vặn bằng tay trước khi dùng cờ lê siết lực vừa đủ để tránh làm nứt hỏng ren đồng thau. Không bao giờ để thân lọc gánh chịu tải trọng cơ học quá lớn từ đường ống (cần có giá đỡ phụ nếu cần). Sau khi hoàn tất, hãy mở van cấp áp từ từ để kiểm tra toàn diện độ kín khít của các mối nối.

Hướng dẫn vệ sinh và bảo trì

Quá trình bảo trì định kỳ yêu cầu phải cô lập hoàn toàn đoạn đường ống và xả sạch áp suất bên trong hệ thống. Tiến hành mở nắp tháo buồng chứa lưới một cách nhẹ nhàng. Rút lưới lọc ra ngoài và làm sạch cặn bẩn bằng bàn chải mềm kết hợp dòng nước sạch, tuyệt đối tránh dùng các vật sắc nhọn làm rách lưới kim loại.

Kiểm tra tình trạng của gioăng làm kín và các bước ren; thay thế ngay lập tức nếu phát hiện dấu hiệu mài mòn hoặc biến dạng. Lắp lại các chi tiết đúng vị trí ban đầu, siết lực vừa phải và kiểm tra rò rỉ cẩn thận trước khi đưa hệ thống trở lại vận hành bình thường.

Câu hỏi thường gặp (FAQ)

1. CW617N PN20 Strainer là gì?

CW617N PN20 Strainer là bộ lọc cặn đường ống chuyên dụng với thân làm từ đồng thau CW617N, thiết kế đạt cấp áp suất danh nghĩa PN20 nhằm giữ lại các tạp chất rắn trong dòng lưu chất.

2. CW617N có phải là inox không?

Không. CW617N là mã hợp kim đồng thau đặc trưng với sắc vàng óng, chuyên dùng trong gia công van và phụ kiện đường ống dân dụng lẫn công nghiệp.

3. PN20 có nghĩa là sản phẩm chịu được 20 bar không?

PN20 biểu thị cấp áp suất danh nghĩa theo điều kiện chuẩn. Áp suất làm việc thực tế còn phụ thuộc vào nhiệt độ môi chất và thiết kế chi tiết của hãng sản xuất.

4. CW617N PN 20 Strainer dùng được cho nước nóng không?

Có thể sử dụng cho nước nóng nếu model đó được nhà sản xuất công bố đáp ứng giới hạn nhiệt độ, áp suất và có hệ thống gioăng làm kín phù hợp.

5. Khi nào cần vệ sinh CW617N PN20 Strainer?

Cần tiến hành vệ sinh khi lưu lượng nước suy giảm, chỉ số chênh lệch áp suất tăng cao, thiết bị phía sau hoạt động bất thường hoặc theo đúng lịch bảo trì định kỳ của nhà máy.

Kết luận

CW617N PN20 Strainer là giải pháp lọc cặn bằng đồng thau hiệu quả, tối ưu cho nhiều hệ thống cấp nước và đường ống kỹ thuật hiện đại. Việc lựa chọn chính xác không chỉ dựa vào tên gọi hay thông số định mức mà cần xem xét toàn diện các yếu tố về vật liệu, cấp áp suất, kích thước ren, mức độ tinh lọc mesh/micron và điều kiện vận hành thực tế. Thi công đúng kỹ thuật cùng quy trình bảo trì định kỳ sẽ giúp thiết bị duy trì độ bền vững và hiệu suất tối đa.

Hãy theo dõi honto.vn để nhận thêm thông tin về CW617N PN20 strainer!
