Nối răng ngoài 27 là gì?

Nối răng ngoài 27 là gì? Trong quá trình lắp đặt đường ống thực tế, việc kết nối ống với van hoặc phụ kiện có ren trong luôn đòi hỏi sự chính xác tuyệt đối. Chỉ cần một sai lệch nhỏ về kích thước hay tiêu chuẩn ren, hệ thống ngay lập tức sẽ gặp sự cố rò rỉ, sụt áp hoặc gây khó khăn lớn trong khâu thi công. Đó là lý do nối răng ngoài phi 27 trở thành một phụ kiện nhỏ gọn nhưng giữ vai trò huyết mạch trong hệ thống cấp nước, khí nén, tưới tiêu và đường ống công nghiệp. Bài viết này sẽ phân tích chuyên sâu từ định nghĩa, thông số kỹ thuật đến phương pháp lựa chọn và lắp đặt tối ưu giúp bạn hoàn thiện hệ thống một cách an toàn và bền vững.

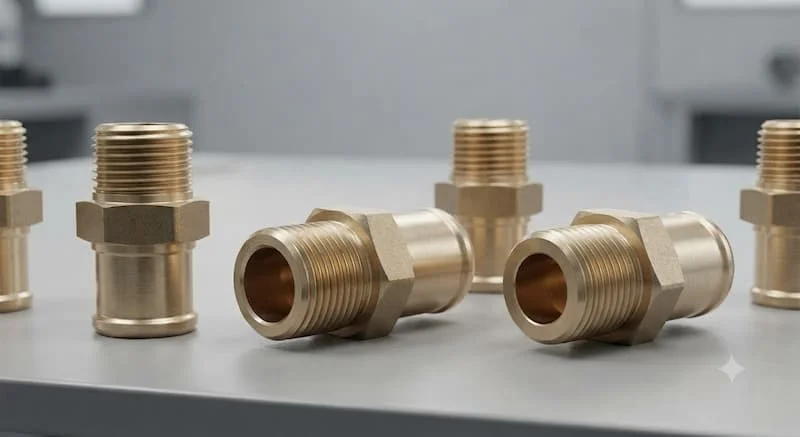

Nối răng ngoài 27 là gì?

Nối răng ngoài 27 là phụ kiện đường ống chuyên dụng sở hữu một đầu thiết kế phần ren nằm ở mặt ngoài với quy cách thương mại phổ biến là 27, có nhiệm vụ liên kết trực tiếp với các chi tiết sở hữu ren trong tương ứng. Tùy theo từng dòng sản phẩm cụ thể trên thị trường, đầu kết nối còn lại của phụ kiện có thể là đầu ren trong, đầu ống trơn để dán keo/hàn, hoặc kiểu kết nối nhanh chuyên dụng.

Bản chất của thuật ngữ này cần được làm rõ để tránh nhầm lẫn trong quá trình mua sắm. Cụ thể:

• "Ren ngoài" chỉ vị trí phần rãnh xoắn nằm ở mặt ngoài của đầu nối, đóng vai trò là "trục đực" để ăn khớp vào bên trong.

• "27" là cách gọi theo quy cách thương mại hoặc đường kính danh nghĩa quen thuộc của thợ kỹ thuật, không hẳn là số đo tuyệt đối bằng thước kẹp.

• Người dùng tuyệt đối không nên chỉ dựa hoàn toàn vào tên gọi “27” để đánh giá khả năng tương thích, mà bắt buộc phải kiểm tra thông số kỹ thuật, bước ren và tiêu chuẩn ren đi kèm.

Cấu tạo và nguyên lý hoạt động

Các bộ phận cơ bản

• Thân nối: Là khung xương chính chịu lực, thường có hình trụ tròn hoặc thiết kế dạng lục giác ở giữa.

• Đầu ren ngoài: Thiết kế các vòng xoắn ốc nổi bên ngoài để vặn vào ren trong của thiết bị đối diện.

• Đầu kết nối còn lại: Đa dạng kiểu dáng tùy mục đích chuyển đổi dòng chảy của hệ thống.

• Phần lục giác: Bề mặt phẳng để cờ lê hoặc mỏ lết kẹp chặt khi thi công siết lực.

• Bề mặt làm kín: Có thể tích hợp rãnh gioăng cao su, bề mặt côn hoặc phẳng tùy thuộc vào thiết kế của nhà sản xuất.

Nguyên lý làm việc

Khi tiến hành lắp đặt, đầu ren ngoài của phụ kiện được vặn trực tiếp vào đầu ren trong của van, ống hoặc thiết bị tương ứng. Sự ăn khớp cơ học giữa các vòng ren tạo ra lực siết giữ chặt hai chi tiết lại với nhau. Để ngăn chặn hoàn toàn hiện tượng rò rỉ lưu chất, thợ kỹ thuật thường sử dụng các vật liệu làm kín bổ trợ như băng tan PTFE, keo khóa ren chuyên dụng hoặc gioăng đệm. Khi hệ thống đi vào vận hành và cấp áp, dòng lưu chất sẽ lưu thông ổn định qua khoang rỗng bên trong phụ kiện một cách an toàn.

Phân biệt nối răng ngoài phi 27 với các phụ kiện tương tự

Trong hệ thống đường ống, có rất nhiều phụ kiện dễ gây nhầm lẫn nếu không nắm rõ cấu trúc. Dưới đây là bảng so sánh chi tiết giúp phân loại rõ ràng:

Việc phân biệt chính xác các phụ kiện này là cực kỳ quan trọng. Dù chúng có ngoại hình khá tương đồng, sự khác biệt về hướng dòng chảy, kích thước và kiểu ren sẽ quyết định trực tiếp đến sự thành bại của mối nối.

Các loại nối răng ngoài 27 phổ biến

Phân loại theo vật liệu cấu thành

• Nối răng ngoài inox: Đại diện cho độ bền vượt trội, khả năng chống ăn mòn tuyệt đối và đạt tiêu chuẩn vệ sinh cao. Thường gặp các mác inox 201, 304 hoặc 316. Phù hợp cho hệ thống nước sạch, thực phẩm, hóa chất nhẹ và các nhà máy công nghiệp.

• Nối răng ngoài đồng: Có tính dẻo tốt, dễ gia công, khả năng kháng khuẩn và chống oxy hóa cao trong môi trường nước. Thường xuất hiện trong hệ thống cấp nước sinh hoạt dân dụng, thiết bị vệ sinh và các đường ống áp lực vừa.

• Nối răng ngoài thép hoặc gang: Sở hữu độ cứng và khả năng chịu tải trọng cơ học cực tốt. Thường dùng trong hệ thống công nghiệp nặng, đường ống PCCC hoặc các môi trường yêu cầu khắt khe về độ chịu lực.

• Nối răng ngoài nhựa (uPVC, PPR, HDPE): Trọng lượng nhẹ, hoàn toàn không bị gỉ sét, giá thành tối ưu. Chuyên dùng cho hệ thống cấp thoát nước sinh hoạt, tưới tiêu nông nghiệp hoặc đường ống hóa chất tương thích với vật liệu nhựa.

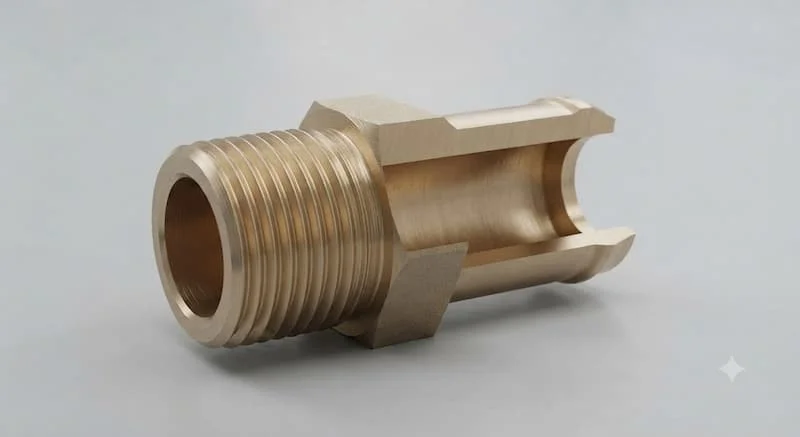

Thông số kỹ thuật cần kiểm tra

Để đảm bảo phụ kiện hoạt động hoàn hảo, việc đối chiếu bộ thông số kỹ thuật tiêu chuẩn là bước không thể bỏ qua:

• Kích thước ren: Quy cách danh nghĩa 27 và đường kính đo thực tế bằng thước kẹp.

• Tiêu chuẩn ren: Các hệ tiêu chuẩn phổ biến như BSP (Anh), NPT (Mỹ) hoặc các tiêu chuẩn quốc tế khác.

• Kiểu ren: Ren thẳng (Parallel), ren côn (Tapered) hoặc các dạng ren chuyên dụng.

• Vật liệu chế tạo: Inox, đồng, thép, gang hay nhựa kỹ thuật.

• Kiểu đầu kết nối còn lại: Ren trong, ren ngoài, đầu hàn, đầu ống trơn dán keo hoặc đầu nối nhanh.

• Áp suất làm việc tối đa (PN): Cần đối chiếu chính xác với áp lực thực tế của toàn bộ hệ thống.

• Nhiệt độ vận hành: Đặc biệt quan trọng khi ứng dụng cho hệ thống dẫn nước nóng, hơi nước hoặc dầu truyền nhiệt.

• Tính chất môi chất: Dẫn nước, khí nén, hơi, dầu hoặc các loại dung dịch hóa chất ăn mòn.

• Chiều dài và kích thước thân: Ảnh hưởng trực tiếp đến không gian lắp đặt tại hiện trường.

• Khả năng làm kín: Phụ thuộc vào thiết kế ren, bước ren và vật liệu đệm đi kèm.

Nối răng ngoài 27 tương ứng với kích thước nào?

Đây là phần kỹ thuật cần hết sức thận trọng, tuyệt đối tránh tư duy áp đặt một cách cứng nhắc. Con số 27 trong tên thương mại thường được dùng để chỉ kích thước danh nghĩa hoặc cách gọi truyền miệng phổ biến tại các cửa hàng vật tư.

Trong hệ thống phụ kiện ngành nước, quy cách danh nghĩa có đường kính danh khoảng 27 mm thường được quy đổi tương đương với nhóm ren hệ inch là 3/4 inch (hoặc chuẩn ống DN20). Tuy nhiên, bạn không thể khẳng định 100% chỉ dựa vào con số trên nhãn mác. Đường kính ngoài thực tế của ren, bước ren (số vòng ren trên một inch) và tiêu chuẩn ren giữa các quốc gia sản xuất có thể có sự chênh lệch nhỏ.

Giải pháp tối ưu là luôn dùng thước cặp (vernier caliper) để đo chính xác đường kính ngoài của ren, kết hợp đối chiếu trực tiếp với catalogue kỹ thuật từ nhà sản xuất trước khi tiến hành đặt mua số lượng lớn cho công trình.

Vì sao chọn sai kích thước hoặc tiêu chuẩn ren dễ gây rò rỉ?

Hiện tượng rò rỉ nước hoặc khí nén tại các mối nối thường bắt nguồn từ những nguyên nhân mang tính kỹ thuật sau:

• Ren ngoài và ren trong không cùng một hệ quy chiếu (ví dụ cố tình vặn đầu ren chuẩn BSP vào ren chuẩn NPT).

• Thao tác vặn bị lệch tâm, dẫn đến hiện tượng chéo ren, làm mòn và biến dạng các bước ren.

• Bề mặt ren bị xước sâu, móp méo do va đập cơ học hoặc bị bám cặn bẩn lâu ngày.

• Sử dụng lượng băng tan quá dày hoặc quá mỏng, làm mất đi độ bám khít cơ học giữa hai bề mặt ren.

• Dùng lực siết quá mạnh tay khiến phụ kiện bằng nhựa bị nứt vỡ hoặc làm hỏng cấu trúc ren kim loại mềm.

• Vật liệu làm đầu nối không tương thích với nền nhiệt độ hoặc mức áp suất thực tế của dòng lưu chất.

• Bỏ qua gioăng làm kín tại các vị trí thiết kế yêu cầu bắt buộc phải có đệm cao su hoặc vòng đệm phẳng.

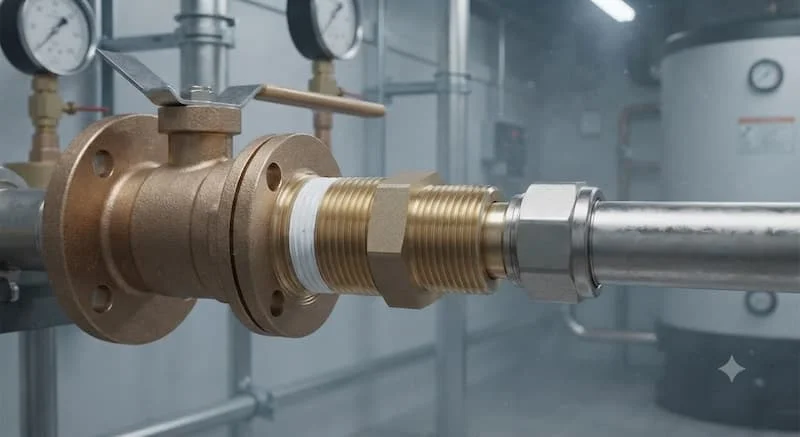

Nối răng ngoài 27 được sử dụng ở đâu?

Hệ thống cấp nước dân dụng

Phụ kiện này đóng vai trò cầu nối không thể thiếu trong việc kết nối đường ống chính với các loại van khóa, vòi nước sinh hoạt, đồng hồ đo lưu lượng nước sạch, hoặc làm khớp chuyển tiếp giữa các đường ống có kích thước khác nhau trong không gian hẹp.

Hệ thống tưới tiêu nông nghiệp

Trong các mô hình tưới tự động, nối răng ngoài 27 giúp liên kết chắc chắn giữa ống dẫn nước chính với các nhánh ống phụ, lắp đặt van điện từ, bộ lọc đĩa, bộ châm phân dinh dưỡng hoặc các thiết bị điều áp chuyên dụng.

Hệ thống công nghiệp nhẹ

Được ứng dụng rộng rãi để kết nối các thiết bị đo lường, van điều khiển nhỏ và các phụ kiện đường ống trong hệ thống khí nén nhà máy, hệ thống nước làm mát kỹ thuật hoặc các dòng lưu chất không có tính ăn mòn quá mạnh, giúp việc tháo lắp và bảo trì định kỳ diễn ra nhanh chóng.

Sai lầm thường gặp khi sử dụng

• Tin tuyệt đối vào con số "27" mà bỏ qua bước kiểm tra tiêu chuẩn ren thực tế.

• Không khảo sát kỹ kiểu ren trong của thiết bị đối diện trước khi mua phụ kiện thay thế.

• Sử dụng các dòng phụ kiện chất lượng dân dụng thông thường cho các hệ thống đường ống công nghiệp áp suất cao.

• Chọn sai vật liệu cấu tạo dẫn đến hiện tượng ăn mòn hóa học chỉ sau một thời gian ngắn vận hành.

• Quấn băng tan ngược chiều với chiều siết của ren, khiến băng bị dồn đống và bung ra khi vặn.

• Dùng lực siết quá mức cần thiết làm tổn hại đến ren thiết bị.

• Lắp ráp bị lệch tâm khiến các bước ren không khớp hoàn toàn với nhau.

• Không tiến hành kiểm tra, thử áp lực hệ thống rò rỉ ngay sau khi hoàn tất thi công.

• Lơ đễnh trong việc bảo vệ các bước ren khỏi va đập, bám bụi trong quá trình vận chuyển và lưu kho.

Hướng dẫn chọn nối răng ngoài 27 phù hợp

1. Xác định thiết bị cần kết nối: Làm rõ chi tiết đích đến là van khóa, ống chờ, bộ lọc, đồng hồ hay đầu phun tưới tiêu.

2. Kiểm tra ren trong đối diện: Xác định chính xác kích thước thực tế, bước ren và tiêu chuẩn ren của đầu tiếp nhận.

3. Chọn vật liệu tối ưu: Cân nhắc kỹ lưỡng về môi chất (nước, khí, hóa chất), mức nhiệt độ và áp suất vận hành để chọn inox, đồng, thép hay nhựa.

4. Xác định đầu kết nối còn lại: Quyết định xem đầu còn lại là dạng ren trong, đầu trơn dán keo hay đầu hàn.

5. Đánh giá không gian lắp đặt: Tính toán chiều dài thân phụ kiện và không gian thao tác cho cờ lê, mỏ lết.

6. Đối chiếu thông số nhà sản xuất: Ưu tiên các sản phẩm có thông số áp suất, nhiệt độ công khai minh bạch.

7. Lựa chọn nhà cung cấp uy tín: Ưu tiên đơn vị cung cấp vật tư có đầy đủ catalogue, nguồn gốc xuất xứ rõ ràng và chính sách hỗ trợ kỹ thuật tốt.

Hướng dẫn lắp đặt nối răng ngoài 27 chuẩn kỹ thuật

• Vệ sinh thật sạch sẽ cả bề mặt ren ngoài và ren trong trước khi tiến hành lắp ráp.

• Kiểm tra chắc chắn rằng hai đầu ren hoàn toàn đồng bộ về tiêu chuẩn kỹ thuật.

• Quấn một lớp băng tan PTFE theo đúng chiều siết ren (quấn thuận chiều kim đồng hồ), lượng vừa đủ để tạo độ kín mà không làm cản trở tiết diện dòng chảy.

• Đưa đầu ren vào đúng tâm của lỗ ren trong, tuyệt đối cẩn thận để tránh tình trạng vặn chéo ren.

• Dùng tay vặn nhẹ nhàng cho đến khi ren bắt đầu bám chắc, sau đó dùng cờ lê siết lực vừa đủ tay.

• Tuyệt đối không dùng lực cơ học quá mạnh để cố ép hai loại ren không tương thích vào nhau.

• Tiến hành kết nối đầu ống còn lại đúng theo quy trình kỹ thuật đặc thù của vật liệu đó.

• Mở van cấp áp từ từ vào hệ thống để kiểm tra sự ổn định.

• Quan sát kỹ toàn bộ các vị trí mối nối bằng mắt thường và thử áp lực hệ thống.

• Nếu phát hiện rò rỉ, bắt buộc phải ngắt hoàn toàn áp lực hệ thống, xả nước và xử lý quấn lại băng tan thay vì cố tình siết mạnh thêm khi có áp.

Checklist trước khi mua

• Đúng kích thước danh nghĩa và quy cách ren thực tế.

• Đúng tiêu chuẩn ren (BSP, NPT hoặc chuẩn yêu cầu).

• Đúng chủng loại vật liệu theo môi trường làm việc.

• Đúng kiểu kết nối cho cả hai đầu.

• Đáp ứng tốt mức áp suất và nhiệt độ tối đa của hệ thống.

• Hoàn toàn tương thích với tính chất hóa học của môi chất.

• Có thông số kỹ thuật, catalogue chi tiết từ nhà sản xuất.

• Lựa chọn nguồn cung cấp uy tín có chính sách đổi trả minh bạch.

Câu hỏi thường gặp (FAQ)

1. Nối răng ngoài 27 là gì?

Đây là phụ kiện đường ống sở hữu phần ren nằm ở mặt ngoài, thiết kế theo quy cách thương mại 27 nhằm mục đích liên kết với các chi tiết có đầu ren trong tương ứng. Người dùng luôn cần kiểm tra kỹ tiêu chuẩn ren và kích thước thực tế trước khi thi công.

2. Nối răng ngoài 27 có phải ren 3/4 inch không?

Không nên mặc định tuyệt đối chỉ dựa vào tên gọi. Trong nhiều hệ thống đường ống nước, quy cách danh nghĩa 27mm thường được liên hệ với nhóm ren khoảng 3/4 inch (DN20), nhưng thợ kỹ thuật vẫn cần đo đạc thực tế để đảm bảo độ chính xác cao nhất.

3. Nối răng ngoài 27 có những vật liệu nào phổ biến?

Phụ kiện này được chế tạo từ nhiều loại vật liệu khác nhau như inox, đồng, thép, gang hoặc nhựa kỹ thuật. Việc lựa chọn phụ thuộc hoàn toàn vào môi chất dẫn truyền, mức áp suất, nhiệt độ và yêu cầu chống ăn mòn của môi trường.

4. Có thể dùng băng tan cho nối răng ngoài 27 không?

Hoàn toàn có thể sử dụng băng tan khi thiết kế ren cơ khí yêu cầu lớp đệm làm kín. Băng tan cần được quấn đúng chiều siết của ren, với một lượng vừa đủ để tạo độ bám khít mà không làm bít nghẽn lòng trong đường ống.

5. Vì sao nối răng ngoài 27 bị rò nước sau khi lắp?

Nguyên nhân phổ biến thường do sai kích thước, lệch tiêu chuẩn ren giữa hai đầu, thao tác vặn bị chéo ren, ren bị trầy xước, thiếu vật liệu làm kín hoặc dùng lực siết quá mức làm hư hại cấu trúc. Khi xảy ra sự cố, cần tháo ra kiểm tra và xử lý lại thay vì cố gắng siết chặt thêm.

Kết luận

Nối răng ngoài 27 đóng vai trò là một điểm kết nối và chuyển tiếp cốt lõi trong vô số hệ thống đường ống từ dân dụng đến công nghiệp. Để lựa chọn chính xác, người dùng không nên chỉ phụ thuộc vào tên gọi hay con số 27 mang tính quy ước, mà cần đánh giá toàn diện các yếu tố về kích thước thực tế, tiêu chuẩn ren, chất liệu, áp suất cũng như đặc tính môi chất. Đầu tư đúng loại phụ kiện ngay từ đầu chính là chìa khóa vàng giúp hệ thống vận hành trơn tru, không rò rỉ và bền bỉ cùng thời gian.
