Y Strainer ANSI 150 là gì?

Y strainer ANSI 150 là gì? Trong quá trình vận hành hệ thống đường ống công nghiệp, sự hiện diện của các cặn bẩn, rỉ sét, mạt hàn hay cát là rủi ro tiềm ẩn lớn. Khi dòng lưu chất di chuyển, các tạp chất này sẽ nhanh chóng phá hủy van điều khiển, làm mòn đồng hồ áp suất, kẹt bẫy hơi hoặc gây tắc nghẽn thiết bị trao đổi nhiệt. Để giải quyết triệt để tình trạng này, y strainer ansi class 150 chính là thiết bị lọc cơ học dạng chữ Y không thể thiếu, giúp giữ lại toàn bộ cặn rắn ngay trước khi chúng kịp gây hại cho các thiết bị phía sau. Bài viết này sẽ phân tích chuyên sâu về cấu tạo, ý nghĩa tiêu chuẩn, cách chọn lựa và vận hành dòng phụ kiện công nghiệp cốt lõi này.

Y Strainer ANSI 150 là gì?

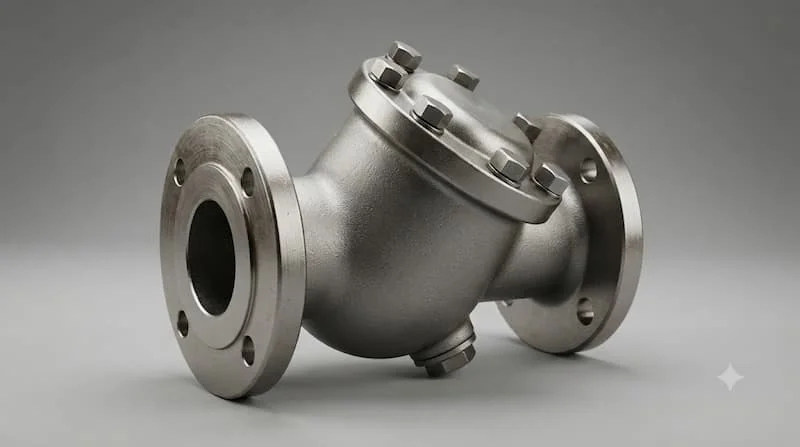

Y Strainer ANSI 150 là bộ lọc cặn dạng chữ Y, thiết kế chuyên dụng với kết nối mặt bích theo cấp áp suất Class 150, làm nhiệm vụ giữ lại các hạt rắn trong dòng lưu chất trước khi chúng đi vào van, máy bơm hoặc thiết bị công nghiệp. Cấu trúc thiết bị bao gồm thân lọc chính, nắp tháo, phần tử lọc dạng lưới hình trụ và các mặt bích tiêu chuẩn để kết nối chắc chắn vào hệ thống đường ống.

Thuật ngữ "Y Strainer" bắt nguồn từ hình dáng thân lọc giống chữ Y in hoa, tối ưu hóa không gian và giảm thiểu tổn thất áp suất dòng chảy. Trong khi đó, ký hiệu "ANSI 150" thể hiện tiêu chuẩn kết nối mặt bích thuộc hệ thống ASME/ANSI Class 150 tương ứng. Cần lưu ý rằng cấp Class 150 không có nghĩa là mọi vật liệu đều chịu được một mức áp suất cố định, mà phải tra cứu trực tiếp bảng quy đổi áp suất - nhiệt độ do nhà sản xuất cung cấp để đảm bảo tính an toàn kỹ thuật.

Cấu tạo và nguyên lý hoạt động của Y Strainer

Thiết bị sở hữu kết cấu cơ khí tối ưu với các bộ phận cơ bản gồm thân lọc chữ Y, hai đầu kết nối mặt bích, giỏ lọc hoặc lưới lọc hình trụ, nắp tháo lưới, gioăng làm kín chịu lực và hệ thống bu lông đai ốc. Một số model cao cấp còn trang bị thêm nút xả cặn ở phần đáy nhánh chữ Y cùng mũi tên đúc nổi chỉ rõ hướng dòng chảy giúp thợ lắp đặt dễ dàng nhận diện.

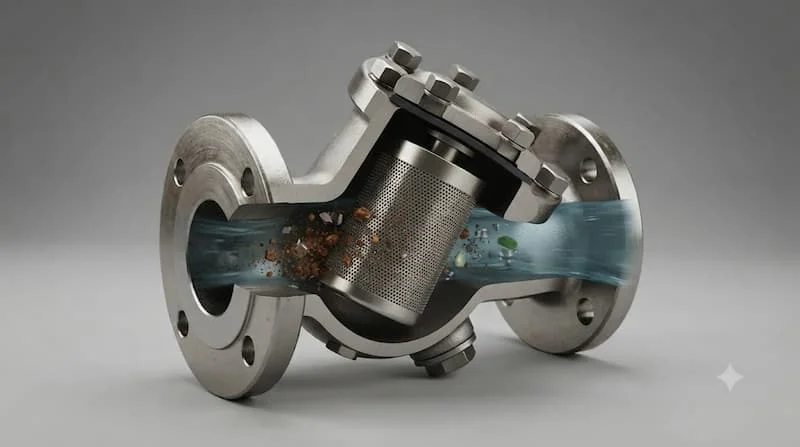

Nguyên lý vận hành dựa trên cơ chế lọc cơ học dòng chảy trực tiếp. Khi lưu chất đi vào cửa vào của thiết bị, toàn bộ dòng chảy bắt buộc phải đi qua phần tử lưới lọc bên trong. Các hạt cặn rắn có kích thước lớn hơn khe lưới sẽ bị giữ lại và lắng xuống phần trũng của nhánh chữ Y, trong khi phần lưu chất sạch tiếp tục thoát ra cửa ra để cung cấp cho thiết bị phía sau. Khi lượng cặn tích tụ dày đặc gây tăng chênh lệch áp suất, kỹ thuật viên cần tiến hành tháo nắp để vệ sinh lưới lọc định kỳ.

Ý nghĩa của ANSI Class 150 trong Y Strainer

Cấp độ Class 150 là một trong những tiêu chuẩn phổ biến nhất trong các hệ thống đường ống công nghiệp kết nối mặt bích. Tiêu chuẩn này quy định rõ khả năng chịu áp suất giới hạn của phụ kiện dựa trên sự kết hợp đồng thời giữa vật liệu chế tạo thân máy và nhiệt độ làm việc thực tế của môi chất.

Khi lựa chọn thiết bị, việc kiểm tra kích thước danh nghĩa DN là chưa đủ, mà kỹ sư bắt buộc phải đối chiếu chi tiết các yếu tố kỹ thuật của mặt bích như tiêu chuẩn chế tạo, số lượng lỗ bu lông, đường kính vòng bu lông (PCD), đường kính lỗ, độ dày bích và kiểu bề mặt tiếp xúc (Raised Face - RF hoặc Flat Face - FF). Bên cạnh đó, không nên tự động đánh đồng Class 150 với các hệ tiêu chuẩn châu Âu như PN10, PN16 hoặc PN25 trong mọi trường hợp do biên độ chịu áp và thông số kỹ thuật kích thước có sự khác biệt rõ rệt.

Các loại Y Strainer ANSI Class 150 phổ biến

Sự đa dạng về môi trường ứng dụng đòi hỏi thiết bị phải được phân chia theo nhiều dòng vật liệu và kiểu kết nối khác nhau để đáp ứng yêu cầu kỹ thuật của từng nhà máy.

• Y Strainer gang: Có chi phí đầu tư kinh tế, thích hợp cho hệ thống nước sạch hoặc môi trường ít ăn mòn. Tuy nhiên, cần chú ý giới hạn nhiệt độ và áp suất để tránh nứt vỡ do sốc nhiệt hoặc va đập cơ học.

• Y Strainer thép đúc (Carbon steel): Sở hữu độ bền cơ học cao, chịu được áp lực và nhiệt độ lớn. Đây là sự lựa chọn ưu tiên cho hệ thống dầu khí, hơi nóng hoặc đường ống công nghiệp nặng.

• Y Strainer inox (Stainless steel): Khả năng kháng ăn mòn cực tốt, đáp ứng tiêu chuẩn vệ sinh khắt khe. Các mác inox 304 hoặc 316 thường dùng cho hệ thống nước tinh khiết, thực phẩm và hóa chất tương thích.

Về phương thức kết nối, phiên bản y strainer class ansi 150 luôn mặc định sử dụng kiểu mặt bích Class 150 tiêu chuẩn quốc tế, đảm bảo độ vững chắc tuyệt đối cho các đường ống áp lực cao.

Thông số kỹ thuật cần quan tâm

Việc nắm bắt chính xác bảng thông số kỹ thuật là chìa khóa để vận hành hệ thống hiệu quả và an toàn:

Lưới lọc mesh và micron ảnh hưởng như thế nào?

Phần tử lưới lọc đóng vai trò quyết định chất lượng lọc sạch của toàn bộ hệ thống. Khái niệm Mesh biểu thị số lượng mắt lưới trên một inch vuông, trong khi Micron đo lường kích thước khe hở thực tế của mắt lưới tính bằng micromet. Mesh càng cao thì mắt lưới càng nhỏ, giữ lại được các hạt cặn mịn hơn nhưng đồng thời cũng làm tăng tổn thất áp suất dòng chảy.

Nếu chọn lưới quá mịn cho hệ thống nhiều cặn bẩn, bộ lọc sẽ nhanh chóng bị nghẹt chỉ sau một thời gian ngắn vận hành, đòi hỏi tần suất bảo trì liên tục. Ngược lại, lưới quá thô sẽ bỏ lọt các tạp chất nhỏ gây hại cho thiết bị phía sau. Do đó, việc lựa chọn kích thước lưới phải dựa trên tiêu chuẩn sạch của môi chất, lưu lượng dòng chảy và độ nhạy cảm của các van điều khiển liền kề.

Vì sao cần chọn đúng kích thước Y Strainer Class ANSI 150?

Việc chọn sai kích thước hoặc sai tiêu chuẩn kỹ thuật sẽ dẫn đến những hậu quả nghiêm trọng cho toàn bộ hệ thống. Nếu đường kính bộ lọc nhỏ hơn ống dẫn, vận tốc dòng chảy sẽ tăng đột biến, gây tổn thất áp suất lớn và làm xói mòn thành ống. Ngược lại, thiết bị quá lớn sẽ đội chi phí đầu tư và gây khó khăn khi căn chỉnh không gian lắp đặt.

Bên cạnh đó, nếu chọn sai cấp áp suất mặt bích Class 150, mối nối sẽ không thể chịu được áp lực vận hành thực tế, gây rò rỉ lưu chất nguy hiểm. Diện tích bề mặt lưới lọc không tương xứng với lưu lượng thực tế cũng là nguyên nhân khiến hệ thống sụt áp liên tục và làm giảm tuổi thọ của bơm, van điều khiển phía sau.

Y Strainer Class ANSI 150 được sử dụng ở đâu?

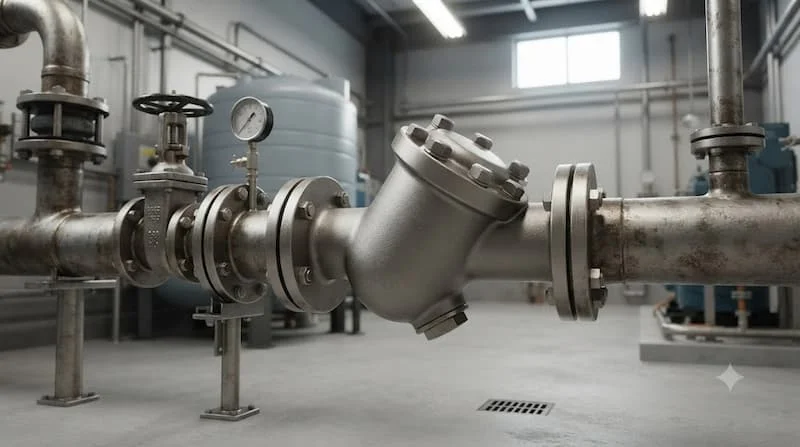

Trong hệ thống cấp nước công nghiệp quy mô lớn, thiết bị được lắp đặt ngay trước các van điều khiển tự động, đồng hồ đo lưu lượng điện tử và bộ trao đổi nhiệt nhằm chặn đứng mạt kim loại, rỉ sét bong tróc từ đường ống lâu năm.

Đối với hệ thống hơi nóng, bộ lọc được bố trí trước bẫy hơi, van giảm áp và van điều khiển nhiệt độ để bảo vệ các chi tiết tinh vi khỏi bị mài mòn do cặn cáu cặn. Trong ngành lọc hóa dầu và chất lỏng công nghiệp, thiết bị đóng vai trò là hàng rào bảo vệ máy bơm ly tâm, van bi cơ khí khỏi các dị vật rắn, với điều kiện vật liệu thân và gioăng phải hoàn toàn tương thích với tính chất hóa học của môi chất.

Sai lầm thường gặp khi sử dụng

Nhiều kỹ thuật viên thường mặc định hiểu sai rằng Class 150 đồng nghĩa với mức áp suất cố định 150 psi trong mọi điều kiện nhiệt độ, dẫn đến việc chọn sai thiết bị cho môi trường hơi nóng nhiệt độ cao. Một lỗi phổ biến khác là không kiểm tra kỹ tiêu chuẩn mặt bích đối ứng, dẫn đến việc lệch tâm lỗ bu lông khi thi công.

Việc lắp ngược hướng dòng chảy so với mũi tên trên thân, đặt nhánh chữ Y hướng lên trên thay vì hướng xuống để giữ cặn, hoặc dùng các vật sắc nhọn chọc thủng lưới lọc khi vệ sinh cũng là những sai lầm kinh điển làm giảm hiệu suất vận hành của hệ thống. Đồng thời, việc bỏ qua van cô lập trước và sau bộ lọc sẽ khiến quá trình bảo trì trở nên vô cùng khó khăn.

Cách chọn Y Strainer Class ANSI 150 phù hợp

Quy trình lựa chọn chuẩn kỹ thuật đòi hỏi sự tuân thủ nghiêm ngặt theo các bước sau:

• Xác định rõ tính chất môi chất (nước, hơi, dầu, hóa chất).

• Đo đạc chính xác kích thước đường ống (DN/NPS) và tiêu chuẩn mặt bích.

• Tra cứu bảng áp suất - nhiệt độ để đảm bảo cấp Class 150 đáp ứng đủ điều kiện vận hành.

• Chọn vật liệu thân lọc và gioăng phù hợp với nhiệt độ và hóa tính của dòng chảy.

• Tính toán cấp lọc mesh/micron dựa trên yêu cầu bảo vệ thiết bị.

• Kiểm tra kỹ không gian thực tế tại công trường để đảm bảo có đủ khoảng trống tháo nắp và rút lưới lọc ra ngoài.

Hướng dẫn lắp đặt Y Strainer Class ANSI 150

Trước khi thi công, cần làm sạch hoàn toàn lòng ống để loại bỏ rác thải xây dựng còn sót lại. Kiểm tra bộ phận lưới lọc bên trong thân thiết bị. Lắp đặt thiết bị sao cho chiều của mũi tên đúc nổi trùng khớp hoàn toàn với chiều chuyển động của dòng lưu chất. Phần nhánh chữ Y phải quay hướng xuống dưới để lắng cặn hiệu quả và thuận tiện cho việc tháo nắp vệ sinh.

Sử dụng gioăng đệm đúng kích thước và vật liệu cho mặt bích. Tiến hành siết đều các bu lông theo nguyên tắc hình chéo để lực phân bổ đồng đều, tuyệt đối không để đường ống gánh chịu trọng lượng quá lớn từ thân lọc (cần bố trí giá đỡ phụ nếu cần). Mở van cấp áp từ từ để kiểm tra độ kín khít trước khi vận hành toàn hệ thống.

Checklist vận hành và bảo trì

• Kiểm tra trực quan hướng dòng chảy và độ ổn định của mối nối mặt bích.

• Theo dõi sát sao thông số chênh lệch áp suất trước và sau bộ lọc để lên lịch vệ sinh định kỳ.

• Khi bảo trì, phải cô lập hoàn toàn hệ thống và xả hết áp suất bên trong.

• Tháo nắp, rút giỏ lọc ra vệ sinh bằng dung dịch chuyên dụng, tuyệt đối không dùng vật sắc nhọn làm rách lưới.

• Kiểm tra độ biến dạng của lưới và tình trạng của gioăng làm kín trước khi lắp trở lại.

Câu hỏi thường gặp (FAQ)

1. Y Strainer ANSI 150 là gì?

Y Strainer ANSI 150 là bộ lọc cặn dạng chữ Y sử dụng kết nối mặt bích theo tiêu chuẩn Class 150, chuyên dùng để giữ lại cặn rắn trong đường ống và bảo vệ các thiết bị công nghiệp phía sau.

2. ANSI Class 150 có nghĩa là chịu được 150 psi không?

Không hoàn toàn. Áp suất làm việc thực tế thay đổi tùy thuộc vào vật liệu chế tạo, nhiệt độ môi chất và bảng tra cứu pressure-rating của nhà sản xuất.

3. Y Strainer ANSI 150 có dùng cho hệ thống hơi được không?

Có, nếu sản phẩm được thiết kế bằng vật liệu chịu nhiệt phù hợp và đáp ứng đầy đủ yêu cầu về áp suất, nhiệt độ cũng như tiêu chuẩn kết nối của hệ thống hơi.

4. Nên chọn lưới lọc bao nhiêu mesh cho hệ thống nước?

Việc chọn mesh phụ thuộc vào kích thước cặn bẩn cần lọc, yêu cầu sạch của dòng chảy và độ nhạy của thiết bị phía sau để tránh tình trạng sụt áp quá mức.

5. Khi nào cần tiến hành vệ sinh bộ lọc chữ Y?

Cần vệ sinh khi chênh lệch áp suất tăng cao, lưu lượng dòng chảy suy giảm hoặc theo lịch bảo trì định kỳ của nhà máy sau khi đã xả áp hoàn toàn.

Kết luận

Y Strainer ANSI 150 là giải pháp lọc cơ học tối ưu và không thể thiếu cho các hệ thống đường ống công nghiệp đòi hỏi kết nối mặt bích Class 150 tiêu chuẩn. Việc lựa chọn chính xác không chỉ dựa vào tên gọi mà phải cân nhắc kỹ lưỡng các thông số về vật liệu, áp suất, nhiệt độ, kích thước và đặc tính môi chất để đảm bảo hệ thống vận hành trơn tru, bền bỉ.
