Ứng Dụng Của Ống Venturi Trong Hệ Thống Châm Phân Tự Động Cho Nông Nghiệp

Trong canh tác hiện đại, tưới kết hợp bón phân (fertigation) giúp cây nhận dinh dưỡng đúng lúc, đúng lượng và tiết kiệm công lao động. Để đưa phân vào đường ống tưới, nhiều hệ thống dùng ống nước Venturi, một thiết bị không có bộ phận chuyển động, không cần điện và có giá thấp hơn nhiều so với bơm châm phân.

Bài viết này giúp bạn hiểu cấu tạo, nguyên lý, các kiểu lắp đặt, ứng dụng, cách chọn, lắp đặt, bảo trì ống nước Venturi trong hệ thống châm phân tự động.

Ống Venturi châm phân là gì?

Ống nước Venturi (Venturi injector) là thiết bị hút và hòa trộn dung dịch phân vào dòng nước tưới nhờ chênh áp. Thân thiết bị có đoạn thu hẹp ở giữa. Khi nước chảy qua đoạn này, áp suất giảm và tạo ra lực hút ở cổng hút, kéo dung dịch phân từ bình chứa vào đường ống.

Cần phân biệt thiết bị này với ống nước Venturi dùng để đo lưu lượng. Cả hai cùng nguyên lý nhưng khác mục đích: loại đo lưu lượng dựa vào chênh áp để tính lưu lượng, còn loại châm phân tận dụng vùng áp thấp để hút dung dịch.

Ống nước Venturi châm phân không phải thiết bị định lượng chính xác tuyệt đối. Nó phù hợp với hệ thống tưới vừa và nhỏ, nơi cần giải pháp đơn giản, bền và chi phí thấp.

Cấu tạo của ống Venturi châm phân

Một bộ Venturi thông dụng gồm các bộ phận sau:

Thân Venturi: Phần vỏ chịu áp có cửa vào, cửa ra nằm trên đường nước và một cổng hút bên hông. Chất liệu thường là nhựa PP, PVC, PVDF hoặc inox tùy loại phân và áp suất.

Đoạn thu hẹp và họng: Nơi tiết diện giảm đột ngột, vận tốc nước tăng và áp suất giảm. Đây là bộ phận quyết định hiệu suất hút.

Đoạn loe (khuếch tán): Phần mở rộng phía sau họng, giúp dòng nước giảm tốc và phục hồi một phần áp suất trước khi ra khỏi thiết bị.

Cổng hút: Đặt tại vùng áp thấp, nối với ống hút dẫn đến bình phân.

Đầu kết nối: Thường là ren hoặc nối nhanh, kích thước phổ biến từ 1/2 inch đến 2 inch tùy lưu lượng.

Van điều chỉnh lưu lượng hút: Một số loại có van nhỏ ở cổng hút để tinh chỉnh lượng phân.

Phụ kiện đi kèm: Ống hút, đầu lọc hút đặt trong bình phân và van một chiều ở đường hút.

Chất lượng thiết bị phụ thuộc vào độ chính xác của họng, chất liệu chịu hóa chất và độ kín của các mối nối.

Nguyên lý hoạt động

Nguyên lý dựa trên định luật Bernoulli: khi vận tốc dòng chảy tăng thì áp suất tĩnh giảm.

Bước 1: Nước vào thiết bị. Nước tưới có áp từ máy bơm đi vào cửa vào của Venturi.

Bước 2: Dòng chảy bị thu hẹp. Khi qua họng, vận tốc nước tăng mạnh và áp suất tại đây giảm xuống thấp.

Bước 3: Tạo lực hút. Vùng áp thấp tạo chênh áp so với áp suất khí quyển trên bề mặt dung dịch trong bình phân, kéo dung dịch theo ống hút vào thiết bị.

Bước 4: Hòa trộn. Phân hòa vào dòng nước trong đoạn loe và đoạn ống phía sau.

Bước 5: Đưa ra hệ thống tưới. Dung dịch đã pha đi theo đường ống đến lọc, ống nhánh và vòi tưới.

Lượng phân hút vào phụ thuộc vào chênh áp giữa cửa vào và cửa ra, lưu lượng nước và cách chỉnh van hút. Theo kinh nghiệm chung, Venturi cần một mức tổn thất áp suất nhất định mới hút tốt. Con số cụ thể khác nhau theo từng model nên cần xem thông số của nhà sản xuất.

Vì tạo chênh áp bằng cách thu hẹp dòng chảy nên thiết bị gây tụt áp đáng kể trên đường ống. Đây là điểm cần tính toán khi thiết kế, nhất là với hệ thống tưới nhỏ giọt vốn đã nhạy với áp suất.

Các kiểu lắp đặt Venturi trong hệ thống châm phân

Lắp nối tiếp (in-line): Toàn bộ dòng nước đi qua Venturi. Hút ổn định nhưng gây tụt áp lớn, thường dùng khi máy bơm có áp dư.

Lắp song song (bypass): Venturi đặt trên nhánh rẽ, kèm một van tạo chênh áp trên đường chính. Chỉ một phần nước đi qua Venturi nên tụt áp trên đường chính thấp hơn, phổ biến trong nông nghiệp.

Lắp kèm bơm tăng áp nhỏ: Dùng khi áp suất chính không đủ để Venturi hoạt động hiệu quả.

Theo chất liệu:

• Nhựa PP, PVC: Giá hợp lý, dùng cho phân thông thường.
• Nhựa PVDF hoặc vật liệu chịu hóa chất: Dùng khi châm axit hoặc dung dịch ăn mòn mạnh.

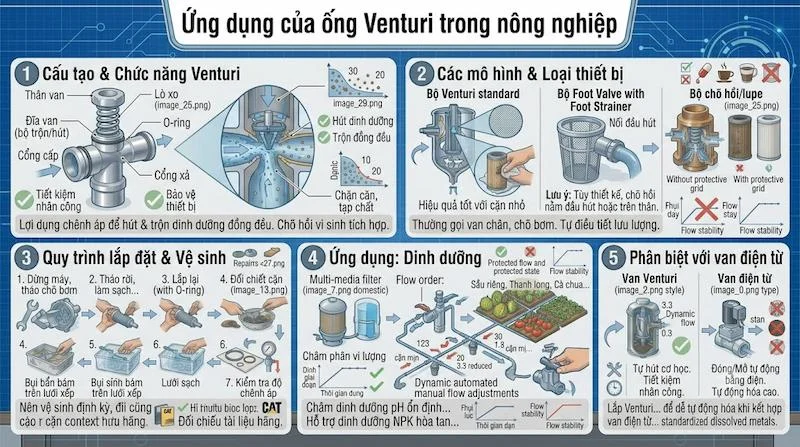

Ứng dụng của ống Venturi trong nông nghiệp

Tưới nhỏ giọt cho cây ăn trái và cây công nghiệp. Châm phân NPK hòa tan, phân vi lượng vào đường tưới cho sầu riêng, cà phê, hồ tiêu, thanh long.

Nhà màng, nhà kính trồng rau, dưa lưới, cà chua. Kết hợp bình phân và đồng hồ đo EC, pH để cấp dinh dưỡng theo giai đoạn.

Tưới phun mưa, tưới phun sương. Bón phân qua lá hoặc qua đất cho rau, hoa và đồng cỏ.

Trồng thủy canh, giá thể. Hỗ trợ cấp dung dịch dinh dưỡng đã pha loãng.

Vườn gia đình, trang trại nhỏ. Giải pháp rẻ để bón phân qua hệ thống tưới có sẵn.

Điều chỉnh pH nước tưới. Châm lượng nhỏ axit để hạ pH hoặc xử lý cặn trong đường ống nhỏ giọt, với điều kiện vật liệu thiết bị chịu được hóa chất.

Lợi ích chính gồm tiết kiệm nhân công, giảm thất thoát phân, bón đều hơn và dễ tự động hóa khi kết hợp với van điện từ, bộ điều khiển tưới.

So sánh Venturi với các phương pháp châm phân khác

Bơm châm phân (bơm định lượng): Định lượng chính xác, ít phụ thuộc áp suất nước nhưng giá cao và cần nguồn điện hoặc nguồn thủy lực.

Bình phân song song (bình chứa có áp): Đơn giản, rẻ nhưng nồng độ phân giảm dần trong quá trình tưới, khó kiểm soát chính xác.

Venturi: Chi phí thấp, không dùng điện, ít hỏng vặt. Nhược điểm là tụt áp và độ chính xác phụ thuộc vào ổn định của áp suất, lưu lượng.

Với trang trại cần kiểm soát EC và pH chặt chẽ, Venturi thường dùng như giải pháp bổ trợ hoặc kết hợp cảm biến. Với vườn quy mô nhỏ đến vừa, Venturi là lựa chọn kinh tế.

Cách chọn ống Venturi phù hợp

Xác định lưu lượng nước và áp suất hệ thống. Đây là cơ sở để chọn model có thể hoạt động trong dải áp suất thực tế.

Chọn đúng kích thước. Dựa vào cỡ ống chính, kiểm tra kích thước ren hoặc đầu nối. Tên gọi “phi” ngoài thị trường không phải lúc nào cũng trùng với kích thước danh nghĩa.

Xem lưu lượng hút của thiết bị. Lượng phân hút cần phù hợp với diện tích tưới và liều bón.

Chọn chất liệu theo loại phân. Phân thông thường dùng nhựa PP hay PVC, axit hoặc dung dịch mạnh cần vật liệu chịu hóa chất.

Kiểm tra tổn thất áp suất. Chọn model tụt áp phù hợp với khả năng của máy bơm và loại vòi tưới.

Chọn kiểu lắp đặt. Nối tiếp hoặc song song tùy áp dư của hệ thống.

Tính đến phụ kiện. Cần có lọc, van một chiều và van khóa để hệ thống vận hành an toàn.

Hướng dẫn lắp đặt

1. Kiểm tra thông số, kích thước và chiều dòng chảy trước khi lắp.
2. Lắp đúng chiều theo mũi tên trên thân thiết bị.
3. Đặt Venturi phía trước bộ lọc chính của hệ thống tưới để phân được lọc lại trước khi vào đường ống.
4. Lắp lọc lưới hoặc lọc đĩa ở đầu ống hút trong bình phân để tránh cặn phân làm nghẹt họng nước Venturi. Có thể lắp thêm lọc Y trên đường nước vào để giữ cát và rỉ sét.
5. Lắp van một chiều trên đường hút để ngăn nước hoặc không khí chảy ngược.
6. Với lắp song song, lắp van tạo chênh áp trên đường chính và van khóa ở hai đầu Venturi.
7. Chạy nước sạch trước để kiểm tra rò rỉ, rồi mới mở van hút phân từ từ.
8. Điều chỉnh van hút để đạt lượng phân mong muốn, nên kiểm tra bằng đồng hồ EC hoặc đo lượng dung dịch hút theo thời gian.

Vệ sinh và bảo trì

1. Sau mỗi lần châm phân, chạy nước sạch qua hệ thống một thời gian để rửa dư lượng phân trong ống và Venturi.
2. Định kỳ tháo thiết bị, kiểm tra họng và cổng hút xem có cặn phân hay cặn vôi bám không.
3. Ngâm hoặc súc rửa bằng dung dịch phù hợp với vật liệu khi có cặn bám.
4. Kiểm tra gioăng, ren và van một chiều, thay mới nếu biến dạng.
5. Vệ sinh lọc ở đầu ống hút và lọc chính thường xuyên.
6. Pha phân tan hoàn toàn trước khi cho vào bình để tránh nghẹt.

Những sai lầm thường gặp

Lắp ngược chiều nước: Không tạo được lực hút hoặc hút yếu.

Áp suất không đủ chênh áp: Venturi hút kém hoặc không hút, do chọn sai model hay máy bơm yếu.

Không có lọc ở ống hút: Cặn phân làm nghẹt họng.

Thiếu van một chiều: Nước có thể chảy ngược vào bình phân, nhất là khi tắt bơm.

Chọn sai vật liệu: Hóa chất ăn mòn làm hỏng thân và gioăng.

Không tính tụt áp: Làm vòi tưới cuối đường ống thiếu nước.

Không rửa hệ thống sau khi châm: Phân đọng lại gây nghẹt và kết tủa.

Pha phân sai cách: Trộn lẫn phân gốc canxi với phân chứa sunfat hoặc photphat trong cùng bình dễ gây kết tủa. Cần pha riêng theo hướng dẫn của nhà sản xuất phân.

Nhầm với ống Venturi đo lưu lượng: Hai thiết bị cùng nguyên lý nhưng khác chức năng.

Câu hỏi thường gặp (FAQ)

Ống Venturi châm phân có cần điện không?

Không. Thiết bị hoạt động hoàn toàn nhờ áp lực nước, nên phù hợp với vùng thiếu điện hoặc hệ thống tưới đơn giản.

Ống Venturi có làm giảm áp lực nước không?

Có. Đây là đặc điểm của thiết bị vì nó cần chênh áp để hút phân. Mức tụt áp khác nhau theo từng model và cách lắp, nên cần tính đến khi thiết kế hệ thống.

Venturi có châm phân chính xác không?

Venturi châm tương đối ổn định khi áp suất và lưu lượng ổn định. Nếu cần độ chính xác cao hơn, nên kết hợp đồng hồ đo EC, pH hoặc dùng bơm định lượng.

Có thể dùng Venturi để châm axit không?

Có, nếu vật liệu thiết bị, ống hút và gioăng chịu được hóa chất đó. Cần kiểm tra thông số của nhà sản xuất và tuân thủ quy định an toàn khi thao tác.

Lắp nối tiếp hay song song tốt hơn?

Lắp song song thường được ưu tiên vì ít tụt áp trên đường chính. Lắp nối tiếp đơn giản hơn nhưng cần áp suất dư.

Tại sao Venturi không hút được phân?

Nguyên nhân thường gặp là chênh áp không đủ, lắp ngược chiều, đường hút bị rò khí hoặc họng bị nghẹt. Cần kiểm tra theo thứ tự các điểm này.

Kết luận

Ống Venturi là giải pháp châm phân đơn giản, kinh tế và bền cho hệ thống tưới nông nghiệp. Cấu tạo gồm thân, đoạn thu hẹp, họng, đoạn loe và cổng hút, hoạt động theo nguyên lý tạo vùng áp thấp để hút dung dịch phân vào dòng nước. Để thiết bị làm việc hiệu quả, cần chọn đúng kích thước, vật liệu, tính đến tụt áp, lắp kèm lọc và van một chiều, đồng thời vệ sinh định kỳ hệ thống châm phân tự động ống venturi.
