Cấu Tạo Và Nguyên Lý Hoạt Động Của Luppe 1 Chiều 60 (Phi 60 / DN50)

Trong hệ thống bơm nước, cấp thoát nước, PCCC hay tưới tiêu, nước chảy ngược khi máy bơm dừng là nguyên nhân gây mất mồi bơm, búa nước và hỏng thiết bị. Luppe một chiều là bộ phận đảm nhiệm việc chặn dòng chảy ngược này, và cỡ phi 60 (DN50) là kích thước rất phổ biến cho bơm dân dụng, bơm công trình nhỏ và đường ống nhánh.

Bài viết này giúp bạn hiểu cấu tạo, nguyên lý hoạt động, phân loại, ứng dụng, cách chọn, lắp đặt và bảo trì luppe 1 chiều 60 (DN50) đúng cách.

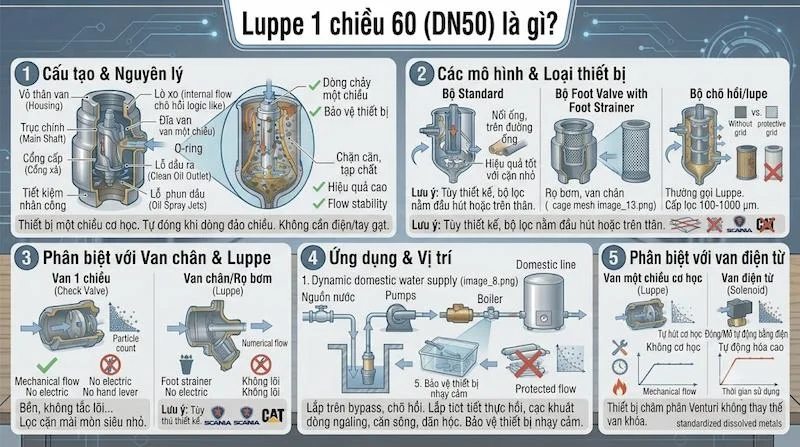

Luppe 1 chiều 60 (DN50) là gì?

Luppe một chiều là cách gọi quen thuộc ngoài thị trường của van một chiều (check valve). Thiết bị chỉ cho lưu chất đi theo một hướng và tự động đóng lại khi dòng chảy đảo chiều, không cần điện hay tay gạt.

Cỡ “phi 60” thường là cách gọi theo đường kính ngoài của ống, tương ứng khoảng DN50 (ống 2 inch). Tuy nhiên, như nhiều thiết bị đường ống khác, tên gọi “phi” và DN không phải lúc nào cũng trùng khớp tuyệt đối. Khi mua, bạn nên đối chiếu kích thước ren, mặt bích hoặc thông số ghi trên thân van.

Ngoài ra, tên “luppe” đôi khi cũng được dùng cho van chân (rọ bơm) đặt ở đầu ống hút. Bài viết này tập trung vào luppe một chiều lắp trên đường ống.

Luppe một chiều không phải van đóng mở hay điều tiết lưu lượng. Nó chỉ có chức năng ngăn dòng chảy ngược nên không thay thế được van khóa.

Cấu tạo của luppe một chiều phi 60 (DN50)

Cấu tạo cụ thể thay đổi theo từng kiểu van. Một luppe thông dụng gồm các bộ phận chính sau:

Thân van: Phần vỏ chịu áp, có đầu vào và đầu ra. Chất liệu thường là đồng, inox, gang, gang cầu hoặc nhựa (uPVC) tùy lưu chất và áp suất.

Đĩa van (cánh van, lá van): Bộ phận đóng mở chính. Khi nước chảy thuận, đĩa van được đẩy ra, khi nước chảy ngược, đĩa van áp vào đế để chặn dòng.

Đế van: Bề mặt tiếp xúc với đĩa van. Độ phẳng và độ kín của đế quyết định khả năng chống rò ngược.

Lò xo (với loại lò xo): Giúp đưa đĩa van về vị trí đóng nhanh, hạn chế tiếng va đập và búa nước.

Trục hoặc bản lề (với loại lá lật): Cho phép lá van xoay mở ra và đóng lại.

Gioăng làm kín: Thường bằng cao su, PTFE hoặc vật liệu tương đương, đặt ở đĩa van hoặc giữa thân và nắp để chống rò rỉ.

Nắp van: Che phần cơ cấu bên trong, một số loại có thể tháo ra để vệ sinh hoặc thay phụ tùng.

Đầu kết nối: Có thể là ren hoặc mặt bích. Cỡ phi 60 dạng ren khá phổ biến cho bơm nhỏ, dạng mặt bích thường dùng cho công trình và công nghiệp.

Mũi tên chỉ chiều dòng chảy: Khắc hoặc đúc trên thân để lắp đúng hướng.

Chất lượng luppe phụ thuộc vào độ dày thân, chất liệu đĩa và đế, độ chính xác của lò xo và chất lượng gioăng.

Nguyên lý hoạt động của luppe một chiều

Nguyên lý dựa trên sự chênh áp giữa hai phía của đĩa van: áp lực dòng thuận mở van, áp lực dòng ngược đóng van.

Bước 1: Máy bơm chạy, nước đẩy vào đầu vào. Nước có áp đi vào thân van ở phía trước.

Bước 2: Đĩa van mở. Khi áp lực dòng thuận thắng được lực lò xo hoặc trọng lượng đĩa van (gọi là áp suất mở), đĩa van rời khỏi đế và nước đi qua.

Bước 3: Dòng chảy ổn định. Trong lúc bơm làm việc, đĩa van giữ ở vị trí mở và nước đi ra đầu ra đến thiết bị phía sau.

Bước 4: Bơm dừng, dòng chảy đảo chiều. Áp lực phía trước giảm, nước phía sau có xu hướng chảy ngược lại.

Bước 5: Đĩa van đóng. Lò xo (hoặc trọng lực) kết hợp với áp lực dòng ngược đưa đĩa van áp chặt vào đế, chặn hoàn toàn dòng chảy ngược.

Mỗi loại luppe cần một áp suất mở tối thiểu. Với loại lò xo, áp suất này khác nhau theo từng model, nên cần xem thông số của nhà sản xuất khi thiết kế, nhất là với hệ thống áp thấp.

Khi đóng, các loại tốc độ phản ứng khác nhau. Loại lò xo thường đóng nhanh hơn loại lá lật, giúp giảm hiện tượng búa nước khi bơm dừng đột ngột. Loại lá lật có tổn thất áp suất thấp hơn khi mở hoàn toàn nhưng có thể gây va đập mạnh hơn nếu dòng ngược xuất hiện nhanh.

Các loại luppe một chiều phổ biến

Phân loại theo thiết kế

Luppe lò xo (lift check): Đĩa van đẩy thẳng theo trục, có lò xo hồi. Đóng nhanh, lắp được nhiều hướng (tùy model), phổ biến cho bơm nhỏ.

Luppe lá lật (swing check): Lá van xoay quanh bản lề. Tổn thất áp thấp, phù hợp đường ống lớn và lưu lượng đều, thường lắp trên đường ống ngang.

Luppe cánh bướm (dual plate / wafer): Hai cánh nhỏ đóng mở bằng lò xo, thân gọn, thường kẹp giữa hai mặt bích.

Luppe bi: Dùng viên bi làm bộ phận chặn, thường dùng cho nước thải hoặc nước có cặn.

Phân loại theo chất liệu

Inox 304, 316: Chống ăn mòn tốt, bền, phù hợp thực phẩm, hóa chất và môi trường ăn mòn. Inox 316 dùng cho môi trường ăn mòn mạnh.

Đồng thau: Gọn nhẹ, giá hợp lý, phù hợp nước sạch dân dụng và đường ống nhỏ.

Gang, gang cầu: Chịu lực tốt, giá cạnh tranh, dùng cho cấp thoát nước, PCCC. Cần lớp sơn chống gỉ.

Nhựa uPVC: Nhẹ, chống ăn mòn hóa chất nhẹ, dùng cho nước sạch và một số hệ thống nông nghiệp.

Phân loại theo kiểu kết nối

Nối ren: Dễ lắp, gọn, phù hợp phi 60 cho bơm dân dụng và áp thấp đến trung bình.

Nối mặt bích: Chắc chắn, dễ tháo lắp, phổ biến ở công trình và công nghiệp. Cần kiểm tra tiêu chuẩn mặt bích (JIS, BS, DIN, ANSI).

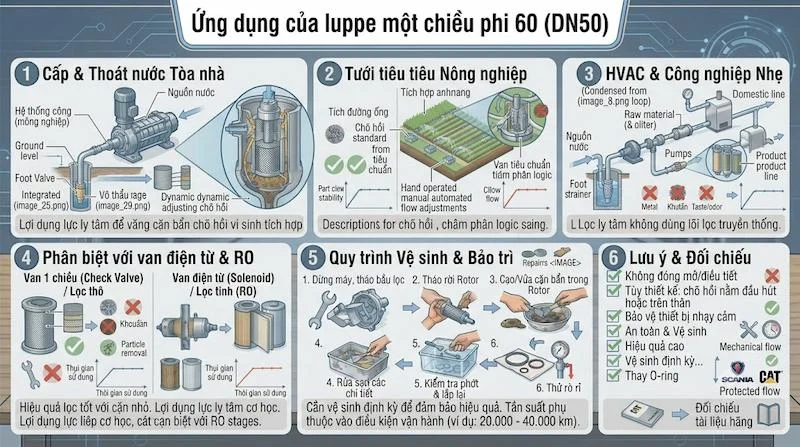

Ứng dụng của luppe một chiều phi 60 (DN50)

Đầu ra máy bơm nước. Lắp sau bơm để giữ nước trong ống, tránh mất mồi và bảo vệ bơm khi dừng.

Cấp thoát nước tòa nhà. Dùng trên đường ống cấp, đường bơm tăng áp, bể ngầm và bể mái.

Phòng cháy chữa cháy. Giữ áp trong hệ thống ống và tránh nước chảy ngược về bơm.

Hệ thống HVAC. Lắp trên đường nước lạnh và nước nóng, bảo vệ bơm tuần hoàn.

Tưới tiêu nông nghiệp. Lắp sau bơm tưới, trước hệ thống châm phân để ngăn nước hoặc dung dịch chảy ngược.

Xử lý nước, nước thải. Ngăn dòng ngược trong trạm bơm, bể xử lý (chọn loại phù hợp với nước có cặn).

Công nghiệp nhẹ. Dùng cho dây chuyền nước làm mát, nước sản xuất và một số lưu chất khác khi chọn đúng chất liệu.

Cách chọn luppe một chiều phi 60 (DN50) phù hợp

Xác định loại lưu chất. Nước sạch, nước thải, hóa chất hay dầu quyết định chất liệu thân, đĩa và gioăng.

Xác nhận đúng kích thước. Đối chiếu “phi 60” với DN50 hoặc ren 2 inch trên đường ống thực tế. Cần kiểm tra kỹ vì tên gọi “phi” không phải lúc nào cũng trùng với DN.

Chọn kiểu van theo ứng dụng. Lò xo cho bơm nhỏ và cần đóng nhanh. Lá lật cho đường ống ngang, lưu lượng đều. Loại có cặn thì ưu tiên kiểu bi hoặc lá lật.

Chọn kiểu kết nối. Ren cho hệ thống nhỏ, mặt bích cho công trình.

Kiểm tra áp suất và nhiệt độ. Chọn thông số cao hơn điều kiện thực tế của hệ thống.

Xem áp suất mở của van. Hệ thống áp thấp hoặc tự chảy cần loại có áp suất mở nhỏ.

Xem xét hướng lắp đặt. Một số loại chỉ lắp ngang, một số lắp được đường đứng. Cần đọc hướng dẫn của nhà sản xuất.

Hướng dẫn lắp đặt

1. Kiểm tra kích thước, kiểu kết nối, thông số áp suất và tình trạng van trước khi lắp.

2. Lắp đúng chiều nước chảy theo mũi tên khắc trên thân.

3. Với loại lá lật, lắp trên đường ống ngang với nắp hướng lên. Với loại lò xo, kiểm tra hướng dẫn xem có lắp được đường đứng hay không.

4. Lắp sau máy bơm, trước van khóa đầu ra để thuận tiện bảo trì. Có thể lắp thêm lọc Y phía trước bơm để giữ cặn, bảo vệ đĩa và đế van.

5. Với loại mặt bích, dùng gioăng đúng tiêu chuẩn và siết bulong đều theo đường chéo. Với loại ren, quấn băng tan và siết vừa đủ.

6. Lắp van khóa phía trước và sau để có thể tháo luppe khi cần.

7. Mở nước từ từ và kiểm tra rò rỉ.

Vệ sinh và bảo trì

1. Khóa van phía trước và sau, xả áp đoạn ống trước khi tháo.

2. Tháo luppe 1 chiều 60 hoặc tháo nắp (nếu loại có nắp tháo được).

3. Rửa sạch cặn, rỉ sét bám ở đĩa van và đế van bằng nước và bàn chải mềm.

4. Kiểm tra đế, đĩa, gioăng và lò xo xem có mòn, biến dạng hoặc ăn mòn không.

5. Thay phụ tùng hỏng hoặc thay van nếu đế bị trầy xước nặng.

6. Lắp lại đúng vị trí, mở nước từ từ và kiểm tra rò rỉ.

Hệ thống mới nên kiểm tra thường xuyên trong giai đoạn đầu vì cặn thi công còn nhiều. Sau đó, tần suất tùy chất lượng nguồn nước và điều kiện vận hành.

Những sai lầm thường gặp

Lắp ngược chiều nước: Van không mở, dòng chảy bị chặn hoàn toàn.

Sai hướng lắp: Loại lá lật lắp sai tư thế khiến lá van đóng không kín hoặc mòn nhanh.

Nhầm DN với phi: Hai cách gọi không luôn trùng, dễ mua sai kích thước.

Chọn sai áp suất mở: Hệ thống áp thấp mà chọn lò xo quá cứng thì van không mở hoàn toàn.

Không có lọc phía trước: Cặn kẹt ở đế làm van đóng không kín.

Chọn sai chất liệu: Gây rò rỉ, ăn mòn hoặc hỏng sớm.

Bỏ qua tiêu chuẩn mặt bích: Sai tiêu chuẩn thì không lắp được.

Không bảo trì định kỳ: Đế và gioăng mòn dần, van mất khả năng chặn ngược.

Dùng luppe thay van khóa: Luppe chỉ chặn dòng ngược, không dùng để cô lập đường ống khi bảo trì.

Câu hỏi thường gặp (FAQ)

luppe 1 chiều 60 tương đương DN bao nhiêu?

Thường tương đương DN50 (ống hoặc ren 2 inch). Bạn nên đối chiếu thông số ghi trên thân van hoặc catalogue của nhà sản xuất để chắc chắn.

luppe 1 chiều 60 có phải van đóng mở không?

Không. Luppe tự động mở và đóng theo chiều dòng chảy, không có tay gạt hay điều tiết lưu lượng. Cần lắp kèm van khóa để bảo trì.

luppe 1 chiều 60 gồm những bộ phận nào?

Gồm thân van, đĩa van (hoặc lá van), đế van, lò xo (nếu có), gioăng, nắp, đầu kết nối và mũi tên chỉ chiều dòng chảy.

Luppe có làm giảm áp lực nước không?

Có một mức tổn thất áp suất nhất định khi van mở. Loại lá lật thường tổn thất thấp hơn loại lò xo. Mức cụ thể khác nhau theo từng model.

Nên lắp luppe trước hay sau máy bơm?

Thông thường lắp ở đường đẩy, sau máy bơm và trước van khóa. Với đường hút, người ta dùng van chân (rọ bơm) thay vì luppe thông thường.

Tại sao luppe bị rò ngược nước?

Nguyên nhân thường gặp là cặn kẹt ở đế, gioăng hoặc đế mòn, lò xo yếu hoặc lắp sai hướng. Cần kiểm tra theo thứ tự các điểm này.

Kết luận

luppe 1 chiều 60 (DN50) là thiết bị đơn giản nhưng quan trọng trong việc bảo vệ máy bơm và ổn định hệ thống đường ống. Cấu tạo gồm thân van, đĩa van, đế, lò xo (nếu có), gioăng và đầu kết nối, hoạt động theo nguyên lý mở khi có dòng thuận và tự đóng khi dòng đảo chiều. Để van làm việc bền và đúng chức năng, cần chọn đúng kích thước, kiểu van, chất liệu, lắp đúng chiều, đúng hướng và bảo trì định kỳ luppe một chiều phi 60 (DN50) luppe 1 chiều 60.
