Bộ lọc khí đôi là gì? Cấu tạo, nguyên lý hoạt động và ứng dụng

Bộ lọc khí đôi là thiết bị quan trọng trong hệ thống khí nén, có nhiệm vụ loại bỏ bụi bẩn, tách hơi nước, điều chỉnh áp suất và hỗ trợ bôi trơn các thiết bị sử dụng khí nén. Nhờ khả năng xử lý khí trước khi đưa vào máy móc, thiết bị giúp hệ thống vận hành ổn định, hạn chế hao mòn linh kiện và nâng cao tuổi thọ của thiết bị. Vậy bộ máy lọc khí đôi có cấu tạo như thế nào, hoạt động ra sao và được ứng dụng trong những lĩnh vực nào? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.

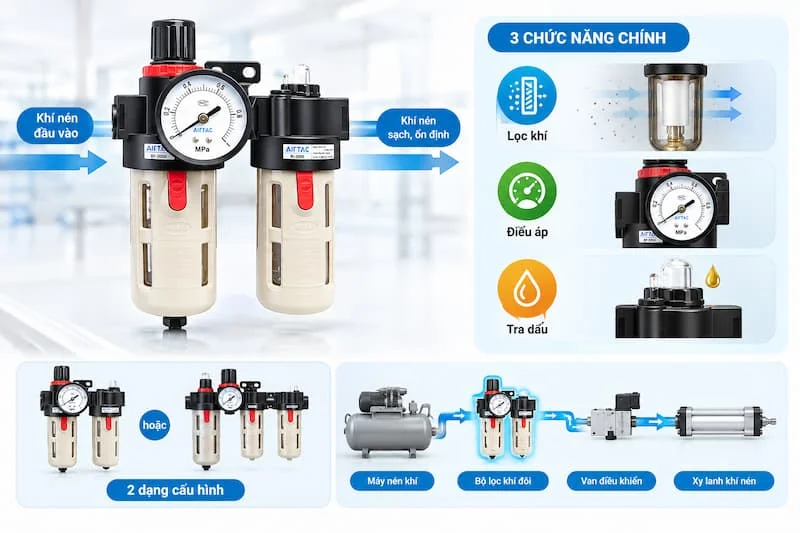

Bộ lọc khí đôi là gì?

Bộ lọc khí đôi, còn được gọi là bộ lọc khí nén đôi, là thiết bị xử lý khí nén thường kết hợp hai cụm chức năng chính: lọc khí kết hợp điều áp và tra dầu bôi trơn. Trong một số dòng sản phẩm, thiết bị có thể tích hợp ba chức năng lọc, điều áp và tra dầu trong một bộ thống nhất, thường được gọi là bộ F.R.L.

Trong đó, F.R.L là viết tắt của Filter (lọc khí), Regulator (điều áp) và Lubricator (tra dầu). Bộ thiết bị này giúp loại bỏ tạp chất, kiểm soát áp suất đầu ra và bổ sung lượng dầu phù hợp cho các cơ cấu khí nén cần bôi trơn.

Tùy theo thiết kế, bộ máy lọc khí đôi có thể gồm hai thân cốc riêng biệt hoặc được bố trí theo dạng mô-đun kết hợp. Người dùng cần kiểm tra cấu hình thực tế để xác định sản phẩm có đầy đủ chức năng tra dầu hay chỉ bao gồm lọc và điều áp.

Thiết bị thường được lắp trên đường cấp khí, trước các van điều khiển, xi lanh khí nén và dụng cụ sử dụng khí. Việc xử lý khí ngay tại vị trí này giúp giảm nguy cơ bụi bẩn, nước ngưng tụ và áp suất không phù hợp gây ảnh hưởng đến quá trình vận hành.

Cấu tạo của bộ máy lọc khí đôi

Cấu tạo của bộ máy lọc khí đôi thường bao gồm các bộ phận chính như cốc lọc, lõi lọc, van điều áp, đồng hồ đo áp suất và bình tra dầu. Mỗi bộ phận đảm nhận một nhiệm vụ riêng nhưng phối hợp với nhau để cải thiện chất lượng khí nén.

Cốc lọc và lõi lọc khí

Cốc lọc là bộ phận tiếp nhận khí nén đầu vào, thường được chế tạo từ nhựa kỹ thuật trong suốt hoặc vật liệu phù hợp với điều kiện làm việc. Bên trong cốc có cơ cấu tạo dòng xoáy và lõi lọc giúp giữ lại bụi bẩn, tạp chất rắn và hỗ trợ tách nước ngưng tụ.

Kích thước lọc phụ thuộc vào từng model, phổ biến ở một số dòng thiết bị là khoảng 5–70 µm. Người dùng cần căn cứ vào thông số do nhà sản xuất công bố để lựa chọn cấp lọc phù hợp với yêu cầu của hệ thống.

Phần đáy cốc thường có van xả nước bằng tay hoặc cơ cấu xả tự động. Bộ phận này giúp loại bỏ lượng nước tích tụ sau quá trình tách ẩm, hạn chế tình trạng nước bị cuốn theo dòng khí đến các thiết bị phía sau.

Van điều áp và đồng hồ đo áp suất

Van điều áp có nhiệm vụ điều chỉnh áp suất khí nén đầu ra theo yêu cầu vận hành. Người dùng có thể xoay núm điều chỉnh để thay đổi mức áp suất, trong khi đồng hồ đo giúp theo dõi giá trị thực tế.

Việc duy trì áp suất ổn định có ý nghĩa quan trọng đối với các thiết bị như xi lanh, van khí nén và dụng cụ cầm tay. Nếu áp suất quá thấp, thiết bị có thể hoạt động yếu hoặc không đạt hành trình yêu cầu. Ngược lại, áp suất quá cao có thể làm tăng mức tiêu thụ khí và gây quá tải cho những bộ phận không được thiết kế để chịu mức áp suất đó.

Bình tra dầu bôi trơn

Bình tra dầu là bộ phận bổ sung dầu chuyên dụng vào dòng khí nén dưới dạng sương mù. Khi khí đi qua cơ cấu tra dầu, chênh lệch áp suất giúp đưa một lượng dầu nhất định từ bình chứa vào dòng khí.

Lượng dầu này được vận chuyển đến các bộ phận chuyển động cần bôi trơn, giúp giảm ma sát và hạn chế mài mòn. Tuy nhiên, không phải thiết bị khí nén nào cũng cần tra dầu. Với các hệ thống yêu cầu khí sạch không dầu, chẳng hạn một số ứng dụng thực phẩm, dược phẩm hoặc thiết bị chuyên dụng, cần lựa chọn cấu hình phù hợp thay vì mặc định sử dụng bình tra dầu.

Nguyên lý hoạt động của bộ máy lọc khí đôi

Bộ máy lọc khí đôi hoạt động theo nguyên tắc xử lý khí nén qua các giai đoạn liên tiếp. Trình tự cụ thể có thể thay đổi tùy thiết kế, nhưng thông thường gồm lọc và tách nước, điều chỉnh áp suất và tra dầu nếu hệ thống có tích hợp chức năng này.

Giai đoạn lọc khí và tách nước

Khí nén từ máy nén đi vào cốc lọc, chuyển động theo hướng tạo xoáy để hỗ trợ tách các giọt nước và tạp chất có kích thước lớn. Dưới tác động của chuyển động dòng khí, nước ngưng tụ được đưa xuống đáy cốc, trong khi các hạt bụi tiếp tục bị giữ lại tại lõi lọc.

Quá trình này giúp giảm lượng tạp chất đi vào đường ống và thiết bị phía sau. Tuy nhiên, bộ lọc thông thường không thể loại bỏ hoàn toàn hơi nước ở dạng khí hoặc mọi loại dầu và chất ô nhiễm. Nếu hệ thống yêu cầu khí khô sâu, cần kết hợp thêm máy sấy khí hoặc thiết bị xử lý chuyên dụng.

Giai đoạn điều chỉnh áp suất

Sau khi được lọc, khí nén đi qua van điều áp. Người vận hành thiết lập áp suất đầu ra theo yêu cầu của thiết bị sử dụng khí và theo dõi thông số trên đồng hồ.

Khi hệ thống có sự thay đổi về nhu cầu khí, van điều áp hỗ trợ duy trì áp suất đầu ra trong phạm vi thiết kế. Nhờ đó, các cơ cấu khí nén có thể hoạt động ổn định hơn và giảm ảnh hưởng từ biến động áp suất đầu vào.

Giai đoạn tra dầu bôi trơn

Nếu bộ máy lọc khí đôi được trang bị bình tra dầu, khí nén sau khi điều áp sẽ đi qua cụm này. Một lượng dầu bôi trơn chuyên dụng được đưa vào dòng khí dưới dạng sương mù và vận chuyển đến các bộ phận cần bôi trơn.

Quá trình tra dầu giúp giảm ma sát, hạn chế hao mòn ở các chi tiết chuyển động và hỗ trợ duy trì hiệu suất làm việc. Người dùng cần điều chỉnh lượng dầu theo khuyến nghị của nhà sản xuất, tránh tra quá nhiều gây lãng phí hoặc ảnh hưởng đến chất lượng khí đầu ra.

Ứng dụng thực tế của bộ máy lọc khí đôi

Nhờ tích hợp nhiều chức năng xử lý khí nén, bộ máy lọc khí đôi được sử dụng trong nhiều ngành công nghiệp và hệ thống tự động hóa.

Hệ thống tự động hóa công nghiệp

Trong các dây chuyền tự động hóa, thiết bị được lắp trước xi lanh khí nén, van điện từ, bàn xoay và những cơ cấu chấp hành khác. Khí được lọc sạch hơn và có áp suất phù hợp sẽ giúp thiết bị hoạt động ổn định, giảm nguy cơ kẹt van hoặc hư hỏng do nước và bụi bẩn.

Dây chuyền sản xuất và chế tạo

Bộ máy lọc khí đôi được sử dụng để xử lý khí cấp cho súng bắn đinh, máy mài khí nén, máy siết bu lông và nhiều dụng cụ cầm tay khác. Khả năng lọc tạp chất và điều chỉnh áp suất góp phần bảo vệ thiết bị, trong khi chức năng tra dầu hỗ trợ bôi trơn đối với các dụng cụ có yêu cầu tương ứng.

Ngành gỗ, dệt may và bao bì

Trong ngành gỗ, khí nén thường được dùng cho các thiết bị đóng đinh, kẹp và điều khiển cơ cấu sản xuất. Trong ngành dệt may và bao bì, khí nén hỗ trợ vận hành xi lanh, cơ cấu đóng mở và hệ thống điều khiển tự động.

Việc kiểm soát chất lượng khí và áp suất giúp hạn chế sự cố, giảm thời gian dừng máy và nâng cao tính ổn định của dây chuyền.

Đối với ngành thực phẩm, dược phẩm hoặc những quy trình có yêu cầu nghiêm ngặt về vệ sinh, cần lựa chọn thiết bị lọc phù hợp và đánh giá riêng yêu cầu về khí không dầu. Không nên sử dụng chức năng tra dầu nếu quy trình không cho phép dầu đi vào dòng khí.

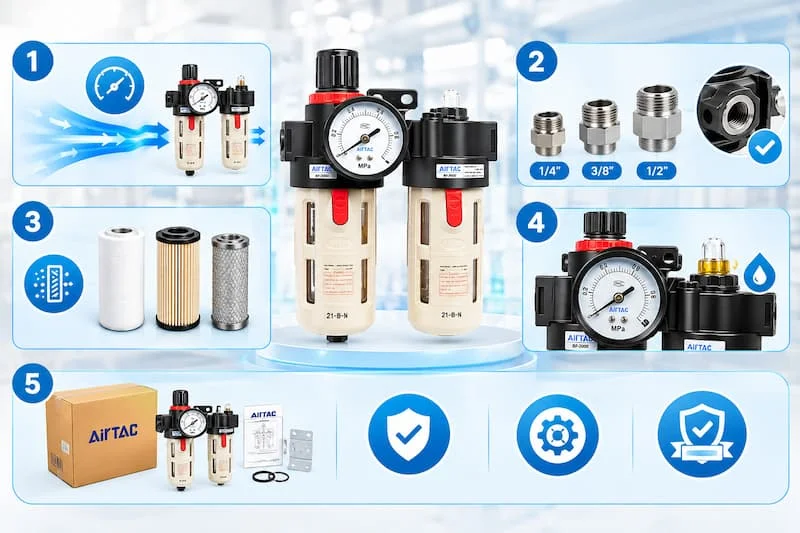

Kinh nghiệm lựa chọn bộ lọc khí đôi phù hợp

Để lựa chọn bộ máy lọc khí đôi phù hợp, người dùng nên kiểm tra một số tiêu chí quan trọng trước khi mua.

Thứ nhất, xác định lưu lượng khí cần sử dụng. Lưu lượng của bộ lọc phải đáp ứng nhu cầu của thiết bị và toàn bộ hệ thống. Nếu chọn sản phẩm có lưu lượng quá nhỏ, tổn thất áp suất có thể tăng và ảnh hưởng đến hiệu quả vận hành.

Thứ hai, kiểm tra kích thước cổng kết nối. Các kích thước ren như 1/4 inch, 3/8 inch hoặc 1/2 inch cần tương thích với đường ống và thiết bị. Đồng thời, nên kiểm tra loại ren, áp suất làm việc và điều kiện lắp đặt thực tế.

Thứ ba, lựa chọn cấp lọc phù hợp. Cấp lọc cần đáp ứng yêu cầu về độ sạch của khí nén. Với những ứng dụng thông thường, bộ lọc tiêu chuẩn có thể đáp ứng nhu cầu cơ bản; còn các quy trình đặc thù có thể cần hệ thống lọc nhiều cấp.

Thứ tư, xác định nhu cầu điều áp và tra dầu. Cần kiểm tra dải điều chỉnh áp suất, khả năng hiển thị trên đồng hồ và yêu cầu bôi trơn của thiết bị đầu cuối. Nếu hệ thống cần khí không dầu, nên chọn cấu hình không có chức năng tra dầu hoặc thiết kế phù hợp với yêu cầu đó.

Cuối cùng, nên ưu tiên sản phẩm có nguồn gốc rõ ràng, thông số kỹ thuật đầy đủ, phụ tùng thay thế sẵn có và chính sách bảo hành minh bạch. Đây là những yếu tố giúp giảm chi phí bảo trì và hạn chế rủi ro trong quá trình sử dụng.

Lưu ý khi sử dụng và bảo dưỡng bộ lọc khí đôi

Trong quá trình vận hành, người dùng cần thường xuyên kiểm tra lượng nước tích tụ trong cốc lọc và xả nước theo hướng dẫn của nhà sản xuất. Lõi lọc nên được vệ sinh hoặc thay mới khi bẩn, tắc hoặc đạt giới hạn sử dụng được khuyến nghị.

Đồng hồ áp suất, núm điều chỉnh và các điểm kết nối cũng cần được kiểm tra định kỳ để phát hiện hiện tượng rò rỉ hoặc áp suất đầu ra không ổn định. Đối với bình tra dầu, cần sử dụng đúng loại dầu chuyên dụng và duy trì lượng dầu phù hợp.

Trước khi tháo lắp hoặc bảo dưỡng, phải ngắt nguồn cấp khí và xả hết áp suất còn lại trong hệ thống. Không nên vệ sinh cốc lọc bằng hóa chất không tương thích hoặc tự ý thay đổi thông số vận hành vượt giới hạn thiết kế.

Kết luận

Bộ lọc khí đôi là thiết bị hữu ích giúp lọc tạp chất, tách nước, điều chỉnh áp suất và hỗ trợ bôi trơn trong nhiều hệ thống khí nén. Việc lựa chọn đúng cấu hình, lưu lượng, cấp lọc và kích thước kết nối sẽ góp phần nâng cao hiệu quả vận hành, bảo vệ thiết bị và giảm chi phí bảo trì.

Trước khi mua, người dùng nên xác định rõ nhu cầu sử dụng khí sạch, khí có dầu hay khí không dầu, đồng thời đối chiếu thông số kỹ thuật của sản phẩm với yêu cầu thực tế. Đây là cơ sở quan trọng để lựa chọn bộ lọc khí đôi phù hợp và đảm bảo hệ thống hoạt động an toàn, ổn định lâu dài.
