Mặt bích DN90 inox 304: Đặc điểm, ưu điểm và ứng dụng

Bích 90 là gì? Mặt bích inox 304 DN90 là phụ kiện đường ống được sử dụng trong nhiều hệ thống cấp thoát nước, sản xuất công nghiệp và xử lý lưu chất. Sản phẩm có ưu điểm nổi bật về khả năng chống ăn mòn, độ bền cơ học và tính thuận tiện khi lắp đặt, bảo trì. Tuy nhiên, để lựa chọn đúng loại mặt bích, người dùng cần hiểu rõ kích thước, tiêu chuẩn sản xuất, cấp áp lực và điều kiện làm việc thực tế.

Vậy mặt bích inox 304 DN90 có đặc điểm gì, được sử dụng trong những hệ thống nào và cần lưu ý những gì khi mua hàng? Bài viết dưới đây sẽ giúp bạn tìm hiểu chi tiết.

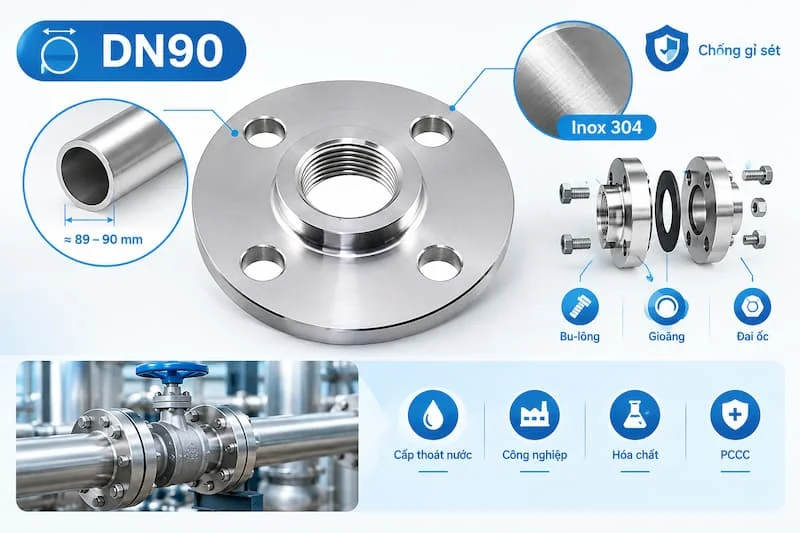

Mặt bích inox 304 DN90 là gì?

Mặt bích inox 304 DN90 là phụ kiện cơ khí được chế tạo từ thép không gỉ SUS 304, dùng để kết nối các đoạn đường ống, van công nghiệp, máy bơm hoặc thiết bị có đầu nối mặt bích. Việc liên kết thường được thực hiện bằng bu-lông, đai ốc và gioăng làm kín nhằm tạo thành mối nối chắc chắn, hạn chế rò rỉ lưu chất.

Tên gọi của sản phẩm bao gồm hai thành phần chính. Inox 304 là vật liệu chế tạo có khả năng chống gỉ tốt trong nhiều môi trường thông thường. DN90 là ký hiệu kích thước danh nghĩa được sử dụng để nhận diện quy cách đường ống hoặc phụ kiện theo tiêu chuẩn tương ứng.

Cần lưu ý rằng DN90 không phải lúc nào cũng tương đương với đường kính ngoài ống chính xác 90 mm. Trong một số hệ thống, đường kính ngoài có thể gần 89 mm hoặc 90 mm tùy theo quy cách và tiêu chuẩn. Vì vậy, người mua nên xác định rõ kích thước thực tế của ống và bản vẽ kỹ thuật trước khi đặt hàng.

Nhờ sử dụng inox 304, loại mặt bích này thường được lựa chọn trong các hệ thống yêu cầu khả năng chống ăn mòn, độ bền và điều kiện vệ sinh tương đối cao.

Đặc điểm kỹ thuật của mặt bích 90

Để đảm bảo khả năng lắp đặt và vận hành ổn định, người dùng cần quan tâm đến một số thông số kỹ thuật quan trọng của sản phẩm.

Chất liệu inox 304

Inox 304 là thép không gỉ thuộc nhóm austenitic, có thành phần chính gồm sắt, crôm và niken. Hàm lượng crôm giúp hình thành lớp màng thụ động bảo vệ bề mặt, trong khi niken góp phần duy trì cấu trúc và đặc tính của vật liệu.

Ưu điểm của inox 304 là khả năng chống gỉ tốt trong môi trường ẩm, nước sạch và nhiều loại dung dịch thông thường. Bề mặt tương đối nhẵn, dễ vệ sinh và có độ bền cơ học phù hợp với nhiều ứng dụng công nghiệp.

Tuy nhiên, inox 304 không thích hợp với mọi loại hóa chất. Trong môi trường chứa nhiều ion clorua, nước biển hoặc một số hóa chất ăn mòn mạnh, vật liệu vẫn có thể bị rỗ hoặc ăn mòn cục bộ. Khi sử dụng trong những điều kiện này, cần đánh giá khả năng tương thích hoặc cân nhắc vật liệu phù hợp hơn.

Kích thước danh nghĩa DN90

Kích thước DN90 là thông số cần được kiểm tra đầu tiên khi lựa chọn mặt bích. Tuy nhiên, ngoài DN, người dùng còn cần xác định các kích thước hình học khác để đảm bảo hai mặt bích có thể lắp ghép chính xác.

Các thông số cần kiểm tra gồm:

• Đường kính ngoài của mặt bích.

• Đường kính lỗ tâm để kết nối với đường ống.

• Độ dày mặt bích.

• Số lượng lỗ bu-lông.

• Đường kính lỗ bu-lông và đường kính vòng chia lỗ.

• Kiểu mặt tiếp xúc và yêu cầu sử dụng gioăng.

Những kích thước này có thể khác nhau giữa các tiêu chuẩn sản xuất. Do đó, không nên chỉ dựa vào tên gọi DN90 để lựa chọn sản phẩm thay thế.

Tiêu chuẩn sản xuất bích 90

Mặt bích inox 304 có thể được sản xuất theo nhiều tiêu chuẩn quốc tế, phổ biến như JIS của Nhật Bản, DIN của Đức, ANSI/ASME của Mỹ và BS của Anh.

Mỗi tiêu chuẩn quy định các thông số riêng về kích thước, hình dạng, vị trí lỗ bu-lông và cấp áp lực. Chẳng hạn, mặt bích JIS 10K không mặc định có thể lắp trực tiếp với mặt bích DIN hoặc ANSI dù cùng được sử dụng cho một đường ống có kích thước danh nghĩa gần tương đương.

Khi mua mặt bích inox 304 DN90, cần xác định tiêu chuẩn đang sử dụng trong hệ thống để tránh sai lệch khi lắp đặt.

Cấp áp lực làm việc

Tùy thiết kế và tiêu chuẩn, mặt bích inox 304 có thể được sử dụng trong các hệ thống với cấp áp lực khác nhau, chẳng hạn PN10, PN16 hoặc JIS 10K.

Tuy nhiên, các ký hiệu này thuộc những hệ tiêu chuẩn khác nhau và không nên coi là hoàn toàn tương đương. Khả năng chịu áp lực thực tế còn phụ thuộc vào nhiệt độ, vật liệu, độ dày, thiết kế mặt bích, bu-lông và gioăng làm kín.

Đối với hệ thống hơi nóng hoặc đường ống áp lực cao, cần kiểm tra tài liệu kỹ thuật của nhà sản xuất trước khi sử dụng.

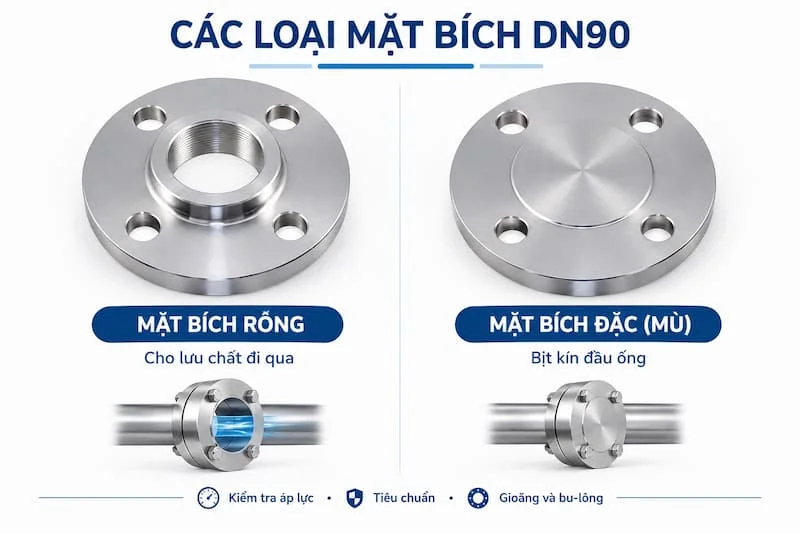

Các loại mặt bích 90 phổ biến

Tùy mục đích sử dụng, mặt bích inox 304 DN90 có thể được lựa chọn theo kiểu thiết kế và chức năng lắp đặt.

Mặt bích rỗng

Mặt bích rỗng có lỗ tâm để lưu chất đi qua, thường được sử dụng để kết nối đường ống với đường ống, van hoặc thiết bị công nghiệp.

Khi lắp đặt, hai mặt bích được căn chỉnh, đặt gioăng ở giữa và siết chặt bằng bu-lông theo quy trình phù hợp. Kiểu kết nối này cho phép tháo rời khi cần kiểm tra, vệ sinh hoặc thay thế thiết bị.

Mặt bích rỗng phù hợp với nhiều hệ thống cấp nước, khí nén, đường ống sản xuất và xử lý lưu chất.

Mặt bích 90 đặc hay mặt bích 90 mù

Mặt bích đặc, còn gọi là mặt bích mù, được thiết kế không có lỗ dẫn lưu chất xuyên qua. Sản phẩm dùng để bịt kín đầu đường ống, mặt chờ hoặc một số vị trí cần cô lập dòng chảy.

Loại mặt bích này thường được sử dụng khi hệ thống cần mở rộng trong tương lai, tạm ngừng một nhánh đường ống hoặc phục vụ công tác bảo trì.

Khi lựa chọn, cần kiểm tra cấp áp lực và tiêu chuẩn mặt bích để bảo đảm khả năng làm kín trong điều kiện vận hành.

Ưu điểm nổi bật của mặt bích inox 304 DN90

Khả năng chống ăn mòn và gỉ sét tốt

Đây là một trong những ưu điểm quan trọng nhất của inox 304. Lớp màng thụ động trên bề mặt giúp vật liệu chống oxy hóa tốt trong nhiều môi trường thông thường, hạn chế tình trạng gỉ sét và xuống cấp so với một số vật liệu thép carbon không được bảo vệ phù hợp.

Đặc tính này giúp mặt bích inox 304 DN90 được sử dụng trong hệ thống nước sạch, môi trường ẩm và nhiều dây chuyền sản xuất công nghiệp.

Độ bền cơ học và khả năng kết nối chắc chắn

Mặt bích inox 304 có độ bền cơ học tốt, đáp ứng nhiều yêu cầu lắp đặt đường ống công nghiệp. Khi được kết hợp với bu-lông, gioăng và các phụ kiện phù hợp, sản phẩm tạo thành mối nối chắc chắn, hỗ trợ hạn chế rò rỉ.

Ngoài ra, kết nối mặt bích có ưu điểm là dễ tháo lắp hơn so với một số phương pháp nối cố định, thuận tiện cho quá trình bảo trì hoặc thay thế thiết bị.

Thuận tiện vệ sinh và bảo trì

Bề mặt inox tương đối nhẵn, dễ làm sạch và ít bị ảnh hưởng bởi tình trạng gỉ sét trong điều kiện sử dụng phù hợp. Đây là yếu tố có lợi đối với các hệ thống yêu cầu kiểm soát vệ sinh.

Đối với ngành thực phẩm và dược phẩm, cần lựa chọn sản phẩm đáp ứng thêm các yêu cầu về độ hoàn thiện bề mặt, khả năng làm sạch và tiêu chuẩn vệ sinh của toàn bộ hệ thống.

Tính ứng dụng linh hoạt

Mặt bích inox 304 DN90 có thể được sử dụng trong nhiều lĩnh vực khác nhau nhờ khả năng chống ăn mòn và tính thuận tiện khi kết nối. Sản phẩm phù hợp với nhiều hệ thống đường ống, từ cấp thoát nước đến các dây chuyền sản xuất có yêu cầu kỹ thuật cao hơn.

Dù vậy, việc lựa chọn vẫn cần căn cứ vào lưu chất, nhiệt độ, áp lực và yêu cầu vận hành thực tế.

Ứng dụng thực tế của mặt bích inox 304 DN90

Hệ thống cấp thoát nước

Mặt bích inox 304 DN90 được sử dụng để kết nối đường ống, van và thiết bị trong hệ thống cấp nước, thoát nước hoặc xử lý nước tại nhà máy, khu đô thị và tòa nhà.

Khả năng chống gỉ tốt giúp sản phẩm phù hợp với nhiều môi trường ẩm. Tuy nhiên, cần đánh giá chất lượng nước và các điều kiện vận hành nếu hệ thống có tính ăn mòn đặc biệt.

Ngành thực phẩm và đồ uống

Trong các dây chuyền sản xuất sữa, bia, nước giải khát hoặc siro, mặt bích inox 304 có thể được sử dụng tại những vị trí phù hợp để kết nối đường ống và thiết bị.

Vật liệu inox thuận tiện cho việc vệ sinh, nhưng không nên mặc định mọi mặt bích inox 304 đều đáp ứng tiêu chuẩn vệ sinh thực phẩm. Cần xác nhận yêu cầu về vật liệu, độ nhẵn bề mặt và thiết kế kết nối của hệ thống.

Hệ thống hóa chất và dầu khí

Mặt bích inox 304 có thể được sử dụng trong một số đường ống dẫn khí, dầu hoặc dung dịch hóa chất nhẹ khi vật liệu đáp ứng yêu cầu tương thích.

Với hóa chất có tính ăn mòn cao, nồng độ lớn hoặc nhiệt độ vận hành cao, cần đánh giá kỹ đặc tính lưu chất trước khi lựa chọn. Không nên chỉ dựa vào khả năng chống gỉ thông thường của inox 304 để quyết định.

Hệ thống phòng cháy chữa cháy

Trong một số hệ thống PCCC, mặt bích được sử dụng để kết nối đường ống và van, tạo điều kiện kiểm tra hoặc thay thế thiết bị khi cần.

Khi lựa chọn mặt bích inox 304 DN90 cho ứng dụng này, cần kiểm tra tiêu chuẩn thiết kế hệ thống, cấp áp lực và yêu cầu kỹ thuật của công trình để bảo đảm tính đồng bộ.

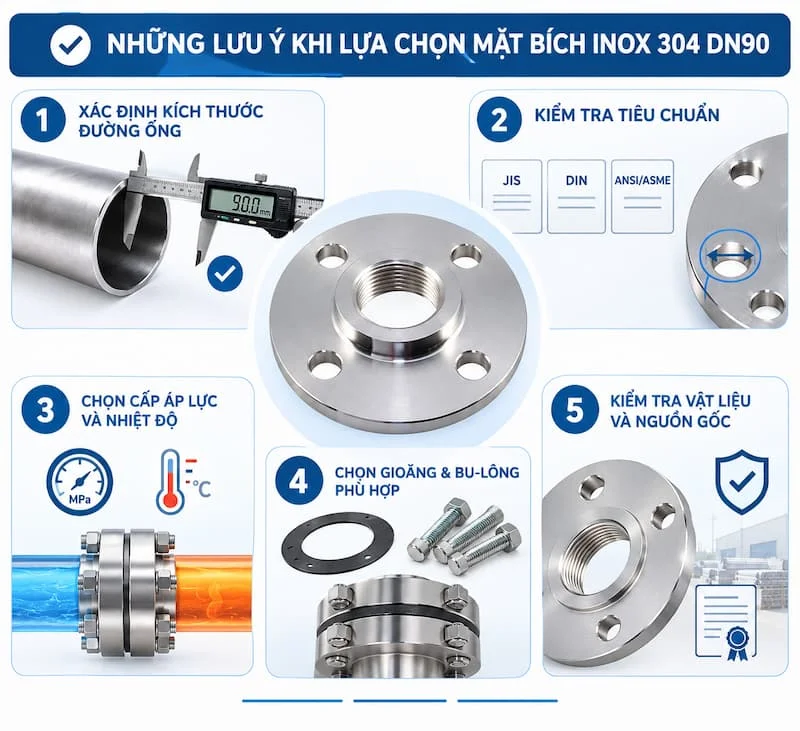

Những lưu ý khi lựa chọn mặt bích inox 304 DN90

Để tránh mua sai quy cách hoặc phát sinh rò rỉ trong quá trình sử dụng, người dùng nên kiểm tra các yếu tố sau:

Thứ nhất, xác định chính xác kích thước đường ống. Không nên mặc định DN90 luôn tương đương với đường kính ngoài 90 mm. Hãy đo kích thước thực tế và đối chiếu bản vẽ kỹ thuật.

Thứ hai, kiểm tra tiêu chuẩn mặt bích. Cần xác định rõ JIS, DIN, ANSI/ASME hoặc tiêu chuẩn đang áp dụng. Các thông số về lỗ bu-lông, đường kính vòng chia và mặt tiếp xúc phải tương thích.

Thứ ba, lựa chọn đúng cấp áp lực và nhiệt độ. Cấp áp lực phải đáp ứng điều kiện vận hành, đồng thời cần xem xét ảnh hưởng của nhiệt độ đến khả năng làm việc của toàn bộ mối nối.

Thứ tư, chọn gioăng và bu-lông phù hợp. Gioăng cần tương thích với lưu chất, nhiệt độ và áp lực. Bu-lông phải có kích thước, vật liệu và cấp bền thích hợp với ứng dụng.

Thứ năm, xác minh vật liệu và nguồn gốc. Nên yêu cầu nhà cung cấp cung cấp thông tin mác thép, tiêu chuẩn sản xuất và tài liệu kỹ thuật khi công trình có yêu cầu kiểm soát chất lượng.

Kết luận

Mặt bích 90 là phụ kiện hữu ích trong nhiều hệ thống đường ống nhờ khả năng chống ăn mòn tốt, độ bền cơ học và tính thuận tiện khi lắp đặt, bảo trì. Sản phẩm có thể được ứng dụng trong hệ thống cấp thoát nước, thực phẩm, đồ uống, một số dây chuyền hóa chất và hệ thống công nghiệp.

Tuy nhiên, để lựa chọn đúng mặt bích, người dùng cần xác định chính xác kích thước đường ống, tiêu chuẩn sản xuất, cấp áp lực và điều kiện vận hành. Đặc biệt, không nên chỉ dựa vào tên gọi DN90 để xác định khả năng lắp ghép giữa các mặt bích thuộc những tiêu chuẩn khác nhau.

Việc lựa chọn đúng quy cách ngay từ đầu sẽ giúp mối nối vận hành ổn định, hạn chế rò rỉ và giảm chi phí bảo trì trong quá trình sử dụng.
