Cách chọn kích thước đầu nối khí chữ Y phù hợp với ống hơi

Đầu nối khí chữ Y là phụ kiện được sử dụng phổ biến trong các hệ thống khí nén, có chức năng chia một đường khí thành hai nhánh để cấp khí cho nhiều thiết bị hoặc cơ cấu chấp hành. Sản phẩm thường xuất hiện trong máy móc công nghiệp, dây chuyền sản xuất tự động, hệ thống xi lanh khí nén và các thiết bị sử dụng ống hơi PU, PE hoặc PA.

Tuy nhiên, để đầu nối hoạt động ổn định, người dùng cần lựa chọn đúng kích thước ống, kiểu kết nối, vật liệu và áp suất làm việc. Nếu sử dụng đầu nối không tương thích, hệ thống có thể gặp tình trạng rò rỉ khí, giảm lưu lượng hoặc tuột ống trong quá trình vận hành. Vậy cách chọn kích thước đầu nối khí Y như thế nào? Bài viết dưới đây sẽ hướng dẫn chi tiết các tiêu chí cần kiểm tra trước khi lựa chọn sản phẩm.

Đầu nối khí chữ Y là gì?

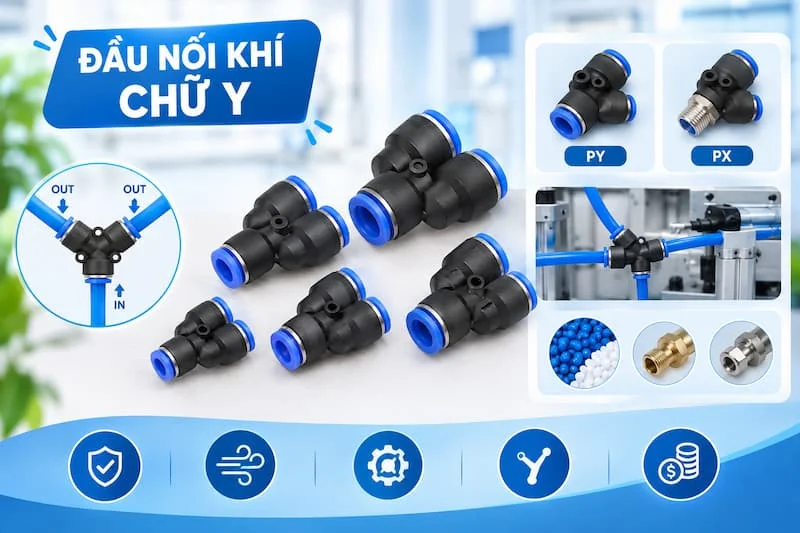

Đầu nối khí chữ Y, còn được gọi là cút nối chữ Y hoặc đầu chia khí chữ Y, là phụ kiện khí nén có thiết kế ba nhánh theo hình chữ Y. Thiết bị thường được sử dụng để phân chia luồng khí từ một đường ống thành hai nhánh, hoặc kết nối các nhánh ống trong cùng một hệ thống.

Đầu nối khí chữ Y có nhiều loại khác nhau, phổ biến gồm đầu nối nhanh chữ Y PY và đầu nối chữ Y có ren PX. Tùy theo thiết kế, các nhánh có thể dùng để cắm trực tiếp ống hơi hoặc kết hợp với chân ren để lắp vào van, xi lanh và các thiết bị khí nén khác.

Về vật liệu, sản phẩm thường được chế tạo từ nhựa kỹ thuật như PBT hoặc các vật liệu polymer phù hợp với khí nén. Một số ứng dụng đặc thù có thể sử dụng đầu nối bằng đồng thau hoặc inox, tùy theo yêu cầu về áp suất, nhiệt độ và môi trường làm việc.

Việc lựa chọn đúng kích thước đầu nối khí Y giúp đảm bảo độ kín của mối nối, duy trì lưu lượng khí và hạn chế sự cố trong quá trình vận hành.

Cách chọn kích thước đầu nối khí Y theo đường kính ống hơi

Đường kính ngoài của ống hơi là yếu tố quan trọng nhất khi lựa chọn đầu nối khí Y dạng nối nhanh. Người dùng cần xác định chính xác kích thước ống trước khi chọn mã sản phẩm.

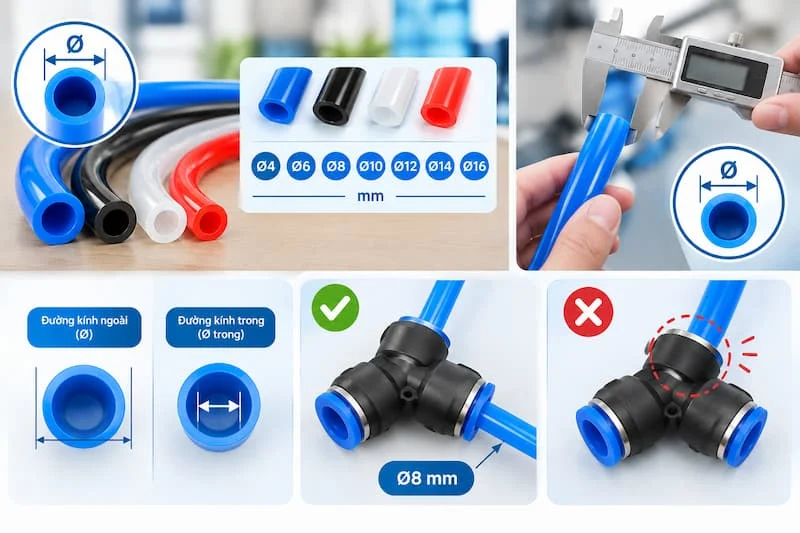

Xác định đường kính ngoài của ống hơi

Các loại ống hơi PU, PE và PA thường được phân loại theo đường kính ngoài, ký hiệu là Ø hoặc phi. Một số kích thước phổ biến gồm Ø4, Ø6, Ø8, Ø10, Ø12, Ø14 và Ø16 mm.

Để xác định kích thước chính xác, bạn có thể sử dụng thước kẹp đo đường kính ngoài của ống. Nếu không có thước kẹp, có thể kiểm tra thông số in trên thân ống hoặc đối chiếu với tài liệu kỹ thuật của nhà sản xuất.

Cần lưu ý rằng đường kính ngoài khác với đường kính trong. Khi lựa chọn đầu nối nhanh, thông số thường được sử dụng là đường kính ngoài của ống, không phải kích thước lòng ống.

Ví dụ, nếu hệ thống sử dụng ống hơi có đường kính ngoài 8 mm, bạn cần chọn đầu nối tương thích với ống Ø8 mm. Không nên chọn đầu nối theo cảm quan vì chênh lệch kích thước nhỏ cũng có thể khiến ống khó lắp hoặc không được giữ chắc chắn.

Chọn đầu nối chữ Y có ba nhánh bằng nhau

Đầu nối chữ Y loại đều, thường được gọi là PY hoặc Union Y, có ba đầu cắm ống cùng kích thước. Loại này phù hợp với hệ thống cần chia một đường khí thành hai nhánh có đường kính ống giống nhau.

Bạn có thể tham khảo bảng kích thước sau:

Bảng trên mang tính tham khảo vì cách ký hiệu có thể khác nhau giữa các nhà sản xuất. Trước khi đặt hàng, cần xác nhận mã sản phẩm và kích thước thực tế theo catalogue.

Chọn đầu nối chữ Y giảm kích thước

Trong một số hệ thống, đường khí chính có kích thước lớn nhưng hai nhánh cấp khí cho thiết bị lại sử dụng ống nhỏ hơn. Khi đó, người dùng có thể cân nhắc đầu nối chữ Y giảm.

Ví dụ, mã PY 10-8 có thể được sử dụng để mô tả đầu nối có một nhánh dành cho ống Ø10 mm và hai nhánh dành cho ống Ø8 mm. Tuy nhiên, quy ước mã này không hoàn toàn giống nhau ở mọi thương hiệu, vì vậy cần xác nhận thứ tự kích thước trên tài liệu sản phẩm.

Khi lựa chọn đầu nối giảm, hãy kiểm tra kích thước của cả ba nhánh thay vì chỉ xác định đường kính ống chính. Việc lựa chọn đúng giúp hạn chế tình trạng phải sử dụng thêm phụ kiện chuyển đổi, giảm số lượng mối nối và thuận tiện hơn khi bảo trì.

Chọn kích thước theo kiểu kết nối của đầu nối chữ Y

Ngoài đường kính ống hơi, kiểu kết nối cũng quyết định việc lựa chọn đầu nối khí Y.

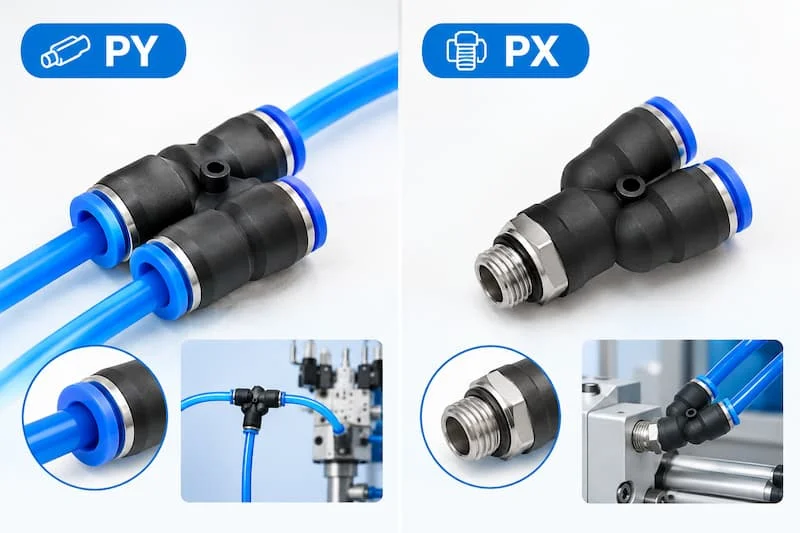

Đầu nối chữ Y nối nhanh PY

Đầu nối PY thường có ba đầu cắm ống, cho phép kết nối trực tiếp với các đường ống khí nén tương thích. Cơ cấu khóa bên trong giúp giữ ống và hỗ trợ tháo lắp khi cần bảo trì.

Loại này phù hợp với hệ thống cần chia đường khí thành hai nhánh mà không cần kết nối ren với thân van hoặc thiết bị. Khi chọn đầu nối PY, cần quan tâm đến đường kính ngoài của từng ống và khả năng tương thích giữa vật liệu ống với cơ cấu làm kín.

Đầu nối chữ Y có ren PX

Đầu nối chữ Y có ren thường được sử dụng khi cần kết nối ống hơi với van, xi lanh hoặc thiết bị có cổng ren. Tùy thiết kế, sản phẩm có thể có một nhánh ren và hai nhánh cắm ống.

Với loại này, người dùng cần kiểm tra hai nhóm thông số: đường kính ống tại các đầu cắm và kích thước, tiêu chuẩn ren tại đầu lắp thiết bị.

Một số chuẩn ren thường gặp trong hệ thống khí nén gồm M5, G1/8", G1/4", G3/8" và G1/2". Trong đó, ren hệ mét và ren G không thể mặc định thay thế cho nhau dù kích thước nhìn gần giống nhau.

Đối với đầu nối có ren, nên xác định rõ loại ren, đường kính danh nghĩa và thiết kế làm kín trước khi lắp đặt. Sử dụng sai chuẩn ren có thể gây rò rỉ khí hoặc làm hỏng cổng kết nối của thiết bị.

Kiểm tra áp suất và nhiệt độ làm việc

Một đầu nối có kích thước phù hợp chưa chắc đã đáp ứng được yêu cầu vận hành nếu vật liệu và thông số áp suất không tương thích.

Lựa chọn vật liệu đầu nối

Đầu nối nhựa kỹ thuật thường được sử dụng trong các hệ thống khí nén phổ thông nhờ trọng lượng nhẹ, dễ lắp đặt và giá thành hợp lý. Tuy nhiên, khả năng chịu áp suất và nhiệt độ phụ thuộc vào loại nhựa, cấu tạo sản phẩm và thông số do nhà sản xuất công bố.

Đầu nối bằng đồng thau hoặc inox có thể được cân nhắc trong những môi trường đòi hỏi đặc tính cơ học, khả năng chống ăn mòn hoặc điều kiện làm việc đặc biệt. Không nên mặc định mọi đầu nối kim loại đều chịu áp suất cao hơn mọi đầu nối nhựa.

Xác định áp suất và nhiệt độ thực tế

Trước khi mua, hãy kiểm tra áp suất làm việc tối đa được công bố cho đúng mã sản phẩm. Một số đầu nối nhựa được sử dụng trong hệ thống dưới 10 bar, nhưng đây không phải giới hạn chung cho tất cả các dòng đầu nối.

Tương tự, dải nhiệt độ sử dụng phụ thuộc vào vật liệu và thiết kế. Nếu hệ thống có nhiệt độ cao, rung động mạnh hoặc áp suất thay đổi liên tục, cần tham khảo thông số kỹ thuật cụ thể và các điều kiện giảm định mức của nhà sản xuất.

Việc lựa chọn đầu nối đúng thông số giúp hạn chế nứt vỡ, biến dạng, rò rỉ và sự cố tuột ống khi hệ thống vận hành.

Những lưu ý khi lựa chọn đầu nối khí chữ Y

Để chọn được sản phẩm phù hợp, người dùng nên kiểm tra đồng thời các yếu tố về kích thước, kết cấu và điều kiện sử dụng.

Thứ nhất, đo đúng đường kính ngoài của ống. Đây là thông số cơ bản đối với đầu nối nhanh. Không nên nhầm đường kính ngoài với đường kính trong hoặc lựa chọn theo kích thước ước lượng.

Thứ hai, xác định kích thước của cả ba nhánh. Với đầu nối chữ Y đều, ba nhánh thường có cùng kích thước. Với đầu nối giảm, cần xác nhận kích thước từng nhánh để tránh mua nhầm.

Thứ ba, kiểm tra tiêu chuẩn ren. Đối với loại PX, hãy xác định chính xác ren M, G hoặc tiêu chuẩn khác theo thiết kế của thiết bị. Không nên cố vặn đầu nối không tương thích vào cổng ren.

Thứ tư, kiểm tra khả năng làm kín. Đầu nối cần tương thích với loại ống, có cơ cấu giữ ống chắc chắn và đáp ứng áp suất làm việc. Sau khi lắp, nên kiểm tra rò rỉ theo quy trình an toàn của hệ thống.

Thứ năm, lựa chọn theo lưu lượng khí. Đầu nối chữ Y có nhiệm vụ phân chia đường khí, nhưng kích thước nhánh và đường kính trong có thể ảnh hưởng đến lưu lượng, độ sụt áp và khả năng đáp ứng của thiết bị. Với hệ thống cần lưu lượng lớn, nên xem xét thêm thông số lưu lượng của đầu nối và đường kính ống.

Thứ sáu, ưu tiên sản phẩm có thông số rõ ràng. Khi mua đầu nối khí Y, nên yêu cầu thông tin về vật liệu, kích thước, áp suất làm việc, nhiệt độ cho phép và mã sản phẩm. Điều này giúp việc thay thế, bảo trì và đặt hàng sau này thuận tiện hơn.

Câu hỏi thường gặp về kích thước đầu nối khí Y

Đầu nối khí chữ Y PY-8 dùng cho ống hơi bao nhiêu?

Thông thường, PY-8 là cách ký hiệu đầu nối chữ Y dùng cho ống có đường kính ngoài 8 mm. Tuy nhiên, cần kiểm tra catalogue của thương hiệu để xác nhận quy ước mã sản phẩm.

Có thể dùng đầu nối chữ Y Ø10 mm cho ống Ø8 mm không?

Không nên kết nối trực tiếp nếu đầu nối được thiết kế cho ống Ø10 mm. Cần sử dụng đầu nối đúng kích thước hoặc phụ kiện chuyển đổi tương thích được nhà sản xuất khuyến nghị.

Đầu nối PY và PX khác nhau như thế nào?

PY thường là đầu nối chữ Y có ba đầu cắm ống. PX thường được dùng để chỉ dòng đầu nối chữ Y có kết hợp chân ren, nhưng quy ước có thể khác nhau giữa các thương hiệu. Cần kiểm tra hình dạng và thông số thực tế trước khi mua.

Kết luận

Cách chọn kích thước đầu nối khí Y cần bắt đầu từ đường kính ngoài của ống hơi, sau đó xác định kiểu kết nối, kích thước từng nhánh, tiêu chuẩn ren và điều kiện áp suất, nhiệt độ làm việc. Đối với hệ thống sử dụng ba nhánh ống cùng kích thước, đầu nối PY loại đều thường là lựa chọn đơn giản. Nếu cần chia đường khí sang nhánh nhỏ hơn hoặc kết nối với thiết bị có cổng ren, người dùng nên chọn loại giảm hoặc loại PX phù hợp.

Trước khi đặt mua, hãy đối chiếu thông số trên ống với catalogue sản phẩm và xác nhận khả năng chịu áp suất của đầu nối. Lựa chọn đúng kích thước ngay từ đầu sẽ giúp hệ thống khí nén hoạt động ổn định, hạn chế rò rỉ và tiết kiệm chi phí bảo trì.

Nếu bạn đang tìm mua đầu nối khí chữ Y, hãy chuẩn bị thông tin về đường kính ống, kiểu kết nối và áp suất làm việc để được tư vấn đúng loại phụ kiện cho hệ thống của mình.
