Cấu Tạo Và Nguyên Lý Hoạt Động Của Chõ Hồi Máy Bơm Nước

Trong hệ thống bơm nước, có những chi tiết nhỏ nhưng quyết định máy bơm chạy êm, ổn định và bền hay không. Một trong số đó là chõ hồi, hay còn gọi là đường hồi, ống hồi, hoặc van hồi, tùy cách gọi từng vùng và từng loại máy. Khi áp lực trong hệ thống tăng quá mức hoặc nhu cầu dùng nước giảm đột ngột, chõ hồi giúp đưa một phần nước quay về phía hút hoặc về bồn, tránh cho máy bơm và đường ống bị quá tải.

Bài viết này giúp bạn hiểu chõ hồi là gì, cấu tạo, nguyên lý hoạt động, cách chọn, lắp đặt và bảo trì đúng cách.

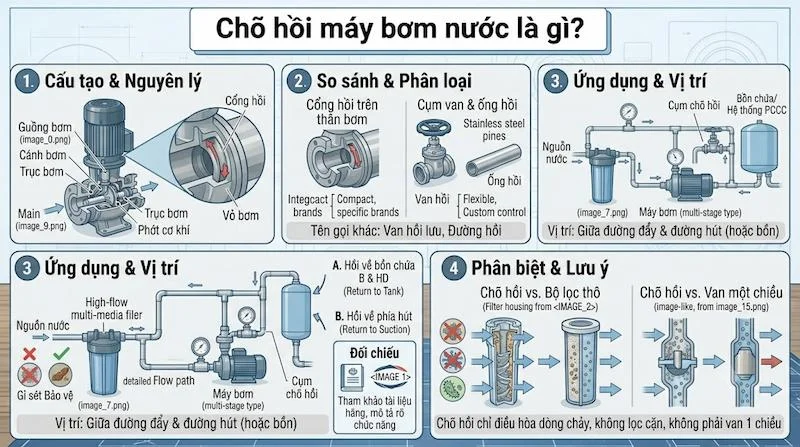

Chõ hồi máy bơm nước là gì?

Chõ hồi là bộ phận hoặc đoạn đường ống nhánh cho phép một phần lưu lượng nước từ phía đẩy của máy bơm quay trở lại phía hút hoặc về bồn chứa. Nhờ vậy, khi hệ thống đóng bớt van hoặc ngừng sử dụng nước, bơm vẫn có đường thoát cho dòng chảy, giúp ổn định áp suất và giảm nguy cơ quá nhiệt, rung giật.

Cần lưu ý rằng tên gọi "chõ hồi" có thể khác nhau tùy vùng miền và nhà sản xuất. Có nơi chỉ cổng hồi trên thân bơm, có nơi chỉ cả cụm van và ống hồi. Vì vậy, khi mua hoặc sửa chữa, bạn nên mô tả rõ vị trí và chức năng, đồng thời đối chiếu với tài liệu của hãng bơm.

Chõ hồi không phải bộ lọc, cũng không phải van một chiều. Vai trò chính của nó là điều hòa dòng chảy và bảo vệ bơm.

Cấu tạo của chõ hồi máy bơm

Cấu tạo cụ thể phụ thuộc loại bơm, nhưng thường gồm các bộ phận sau:

• Cổng hồi hoặc cửa nhánh: Điểm lấy nước từ phía đẩy (hoặc buồng bơm) để dẫn về phía hút hoặc bồn.

• Ống hồi: Đoạn ống nối từ cổng hồi về bồn chứa hoặc về đường hút. Có thể bằng nhựa, đồng hoặc inox.

• Van hồi hoặc van xả áp: Tự động hoặc chỉnh tay, mở khi áp suất vượt ngưỡng cài đặt. Thường có lò xo điều chỉnh lực đóng mở.

• Lò xo và đĩa van (hoặc bi van): Giữ van đóng ở áp suất bình thường, mở khi áp tăng cao.

• Gioăng làm kín: Ngăn rò rỉ tại các mối nối và đế van.

• Vít chỉnh áp: Dùng để điều chỉnh ngưỡng mở của van.

• Đầu nối: Ren, rắc co hoặc mặt bích, tùy kích thước đường ống.

Chất lượng của chõ hồi phụ thuộc vào vật liệu, độ chính xác của lò xo và đế van, cũng như chất lượng gioăng.

Nguyên lý hoạt động

Nguyên lý chung dựa trên việc mở đường thoát phụ khi áp suất hoặc lưu lượng vượt mức cần thiết.

Bước 1: Bơm vận hành bình thường. Nước được hút vào và đẩy ra đường chính. Van hồi đóng nhờ lực lò xo, không có nước quay về.

Bước 2: Áp suất tăng. Khi người dùng đóng bớt vòi hoặc nhu cầu giảm, nước bị dồn lại, áp suất phía đẩy tăng lên.

Bước 3: Van hồi mở. Khi áp suất vượt lực lò xo, đĩa hoặc bi van được đẩy lên, mở đường cho nước quay về qua ống hồi.

Bước 4: Nước hồi về bồn hoặc đường hút. Dòng nước hồi giúp giảm áp suất phía đẩy và duy trì dòng chảy qua bơm.

Bước 5: Áp suất ổn định, van đóng lại. Khi áp giảm về mức cho phép, lò xo đẩy van đóng, hệ thống trở lại trạng thái bình thường.

Ở một số hệ thống, đường hồi luôn mở một lượng nhỏ (hồi liên tục) để bơm không chạy khô hoặc quá nhiệt khi đóng van đầu ra.

Vai trò của chõ hồi

Ổn định áp suất. Hạn chế áp tăng đột ngột gây hư đường ống, vòi và thiết bị.

Bảo vệ máy bơm. Giảm nguy cơ quá nhiệt khi bơm chạy với lưu lượng quá thấp.

Giảm rung và tiếng ồn. Dòng chảy ổn định giúp bơm vận hành êm hơn.

Hạn chế đóng ngắt liên tục. Với bơm có rơ le áp suất, đường hồi giúp tránh bật tắt quá thường xuyên.

Hỗ trợ mồi nước và xả khí. Ở một số loại bơm, đường hồi giúp đẩy khí ra, bơm hút nước dễ hơn.

Kéo dài tuổi thọ hệ thống. Giảm tải cho cánh bơm, phớt, ổ trục và đường ống.

Các loại chõ hồi phổ biến

Phân loại theo cơ chế

Hồi tự động bằng van xả áp: Mở khi vượt ngưỡng áp, phổ biến ở bơm tăng áp và hệ thống công nghiệp.

Hồi liên tục (bypass nhỏ): Luôn có một lượng nước nhỏ quay về, bảo vệ bơm khi lưu lượng thấp.

Hồi chỉnh tay: Điều chỉnh bằng van tay, phù hợp hệ thống cần tinh chỉnh thường xuyên.

Phân loại theo vị trí hồi

Hồi về bồn chứa: Nước quay trực tiếp về bồn, đơn giản, ít ảnh hưởng đường hút.

Hồi về đường hút: Nước quay về phía trước bơm, thường dùng trong hệ thống kín.

Phân loại theo chất liệu

Đồng thau: Bền, chịu áp tốt, phù hợp nước sạch.

Inox: Chống gỉ, tuổi thọ cao, phù hợp môi trường ẩm hoặc nước có tính ăn mòn.

Nhựa kỹ thuật: Nhẹ, rẻ, dùng cho áp suất thấp và nước lạnh.

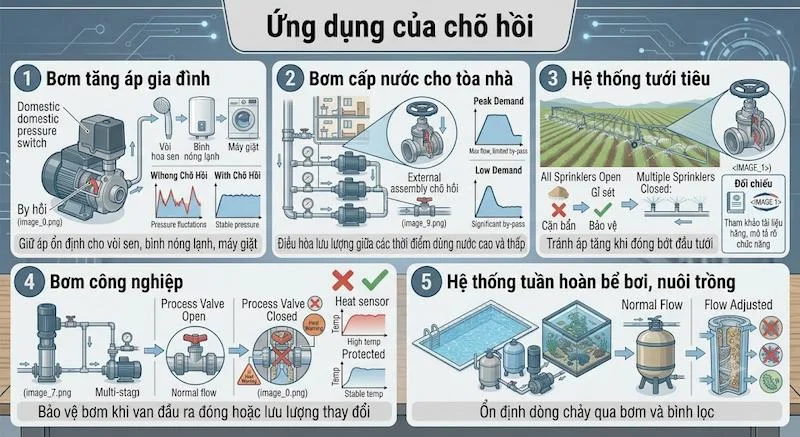

Ứng dụng của chõ hồi

Bơm tăng áp gia đình. Giữ áp ổn định cho vòi sen, bình nóng lạnh, máy giặt.

Bơm cấp nước cho tòa nhà. Điều hòa lưu lượng giữa các thời điểm dùng nước cao và thấp.

Hệ thống tưới tiêu. Tránh áp tăng khi đóng bớt đầu tưới.

Bơm công nghiệp. Bảo vệ bơm khi van đầu ra đóng hoặc lưu lượng thay đổi.

Hệ thống tuần hoàn bể bơi, nuôi trồng. Ổn định dòng chảy qua bơm và bình lọc.

Cách chọn chõ hồi phù hợp

Xác định loại máy bơm. Bơm tăng áp, bơm ly tâm, bơm chìm hay bơm công nghiệp sẽ có kiểu hồi khác nhau.

Chọn đúng kích thước. Phân biệt DN, đường kính ngoài và cỡ ren, tránh mua sai.

Chọn ngưỡng áp phù hợp. Van hồi cần mở ở mức cao hơn áp làm việc bình thường nhưng thấp hơn mức chịu đựng của hệ thống.

Chọn chất liệu. Đồng thau hoặc inox cho đa số trường hợp, nhựa cho áp thấp.

Kiểm tra lưu lượng hồi. Đủ để bảo vệ bơm nhưng không quá lớn gây lãng phí năng lượng.

Chọn sản phẩm đồng bộ với hãng bơm. Ưu tiên phụ kiện tương thích hoặc theo khuyến nghị của nhà sản xuất.

Hướng dẫn lắp đặt

1. Ngắt điện máy bơm và khóa van liên quan.

2. Xác định vị trí lắp theo sơ đồ của hãng, thường ở phía đẩy gần bơm.

3. Lắp van hồi đúng chiều dòng chảy theo mũi tên trên thân.

4. Nối ống hồi về bồn hoặc đường hút, đảm bảo ống không gập, không bị chèn ép.

5. Quấn băng tan ở các mối ren, siết vừa đủ.

6. Điều chỉnh ngưỡng áp bằng vít chỉnh theo khuyến nghị.

7. Cấp điện, chạy thử, kiểm tra rò rỉ và quan sát áp suất, tiếng ồn.

Nếu ống hồi về bồn, nên đặt đầu ống ngập dưới mực nước hoặc cố định chắc để tránh bắn nước và cuốn bọt khí.

Vệ sinh và bảo trì

• Kiểm tra định kỳ: Quan sát rò rỉ, rung, tiếng ồn bất thường.

• Vệ sinh van hồi: Cặn và rỉ sét có thể làm kẹt đĩa van hoặc bi van.

• Kiểm tra lò xo và gioăng: Thay khi mỏi, gỉ hoặc chai cứng.

• Kiểm tra ống hồi: Đảm bảo không tắc, không gập.

• Lắp lọc cặn phía trước bơm: Giữ cặn không làm kẹt van hồi và bơm.

• Điều chỉnh lại ngưỡng áp khi cần: Nhất là sau khi thay đổi hệ thống.

Những sai lầm thường gặp

• Lắp ngược chiều van: Van không mở đúng hoặc không đóng kín.

• Chỉnh ngưỡng áp quá thấp: Nước hồi liên tục, lãng phí điện và làm yếu áp ở vòi.

• Chỉnh ngưỡng áp quá cao: Van không kịp bảo vệ, đường ống chịu áp lớn.

• Ống hồi bị gập hoặc tắc: Mất tác dụng và có thể gây quá áp.

• Không bảo vệ bằng lọc cặn: Cặn làm kẹt van, rò rỉ nước hồi.

• Dùng vật liệu không phù hợp: Gây gỉ, nứt hoặc giảm tuổi thọ.

• Nhầm với van một chiều hoặc bộ lọc: Mỗi thiết bị có chức năng khác nhau.

Câu hỏi thường gặp (FAQ)

Chõ hồi máy bơm nước dùng để làm gì?

Dùng để đưa một phần nước từ phía đẩy quay về bồn hoặc đường hút, giúp ổn định áp suất và bảo vệ máy bơm.

Chõ hồi gồm những bộ phận nào?

Thường gồm cổng hồi, ống hồi, van hồi hoặc van xả áp, lò xo, gioăng, vít chỉnh áp và đầu nối.

Chõ hồi có làm giảm áp lực nước ở vòi không?

Nếu chỉnh đúng ngưỡng, ảnh hưởng không đáng kể. Nếu chỉnh quá thấp hoặc van bị hở, nước hồi nhiều sẽ làm áp ở vòi yếu đi.

Tại sao nước cứ chảy ra ống hồi liên tục?

Có thể do ngưỡng áp cài quá thấp, van bị kẹt cặn, lò xo yếu hoặc gioăng hỏng. Cần kiểm tra và vệ sinh hoặc thay linh kiện.

Có cần lắp chõ hồi cho mọi loại máy bơm không?

Không. Tùy loại bơm và hệ thống. Nên theo hướng dẫn của hãng hoặc tham khảo kỹ thuật viên.

Kết luận

Chõ hồi là chi tiết nhỏ nhưng giữ vai trò quan trọng trong việc ổn định áp suất và bảo vệ máy bơm. Cấu tạo gồm cổng hồi, ống hồi, van hồi, lò xo, gioăng và đầu nối, hoạt động theo nguyên lý mở đường thoát phụ khi áp hoặc lưu lượng vượt mức cần thiết chõ hồi máy bơm nước.
