Sanitary fitting là gì?

Sanitary fitting là gì? Trong các ngành công nghiệp sản xuất thực phẩm, sữa, nước giải khát, bia, dược phẩm hay mỹ phẩm, mạng lưới đường ống không chỉ đóng vai trò vận chuyển chất lỏng đơn thuần. Yêu cầu cốt lõi đặt ra là toàn bộ hệ thống phải duy trì trạng thái sạch sẽ tuyệt đối, dễ dàng vệ sinh định kỳ và hạn chế tối đa nguy cơ tích tụ cặn bẩn hay vi sinh vật sinh sôi.

Nếu kỹ sư sử dụng các loại phụ kiện thông thường, những vị trí như bước ren, góc khuất hay khe nối hẹp sẽ nhanh chóng trở thành "vùng chết" – nơi sản phẩm bám lại, phân hủy và gây nhiễm bẩn cho toàn bộ mẻ sản xuất sau. Sự bất cập này tạo ra rủi ro lớn về chất lượng sản phẩm và an toàn vệ sinh.

Đó chính là lý do sanitary fitting (phụ kiện vi sinh) ra đời và trở thành tiêu chuẩn bắt buộc. Việc nắm vững bản chất của phụ kiện này sẽ giúp các kỹ sư giải đáp các câu hỏi trọng tâm:

• Phụ kiện vi sinh thực chất là gì?

• Đặc điểm kỹ thuật nào khiến nó phù hợp với hệ thống vệ sinh?

• Có những chủng loại nào phổ biến trên thị trường?

• Inox 304 và inox 316 khác nhau như thế nào?

• Khi nào nên ứng dụng kiểu kết nối clamp, hàn hay ren?

• Làm thế nào để lựa chọn đúng phụ kiện cho từng dự án thực tế?

Kiến thức nền

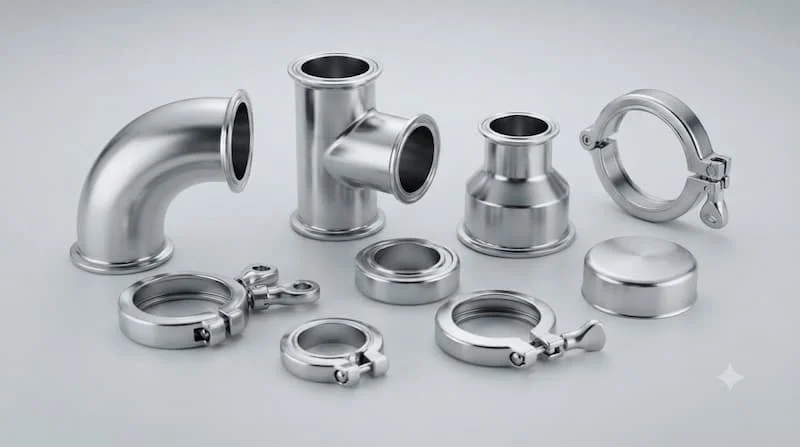

Sanitary Fitting Là Gì?

Sanitary fitting là nhóm phụ kiện đường ống chuyên dụng được thiết kế đặc biệt dành cho các hệ thống yêu cầu tiêu chuẩn vệ sinh khắt khe, phổ biến trong ngành công nghiệp thực phẩm, đồ uống, dược phẩm, mỹ phẩm và hóa chất tinh khiết. Phụ kiện này tập trung giải quyết bài toán kiểm soát nhiễm bẩn và tối ưu hóa quy trình làm sạch.

Về mặt cấu trúc, các sản phẩm này sở hữu bề mặt tiếp xúc chất lỏng được gia công cực kỳ nhẵn bóng, hoàn toàn hạn chế các khe hở hay góc khuất có nguy cơ tích tụ cặn. Chúng được thiết kế để tương thích hoàn hảo với các quy trình làm sạch tự động như CIP (Clean-in-Place) hoặc SIP (Sterilization-in-Place). Vật liệu chế tạo chủ yếu là thép không gỉ, trong đó thông dụng nhất là inox 304 và inox 316.

Cần nhấn mạnh rằng phụ kiện vi sinh không đơn giản chỉ là các loại "phụ kiện bằng inox" dùng trong công nghiệp, mà là những sản phẩm được thiết kế toàn diện với trọng tâm là tính vệ sinh, khả năng làm sạch nhanh chóng và loại trừ tuyệt đối nguy cơ ô nhiễm chéo.

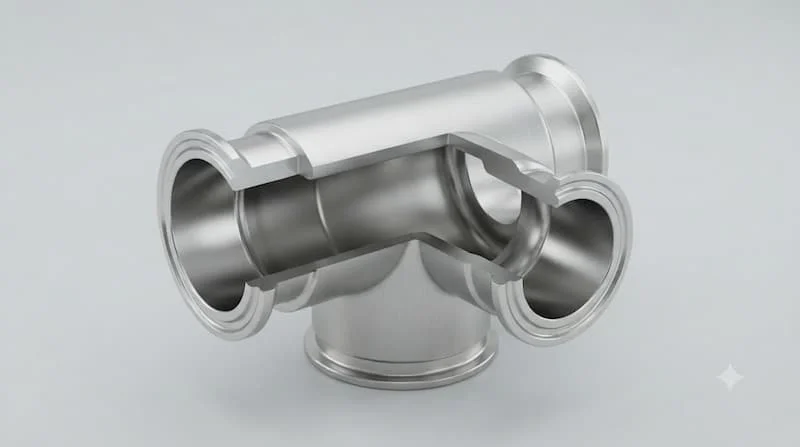

Nguyên Lý Và Đặc Điểm Của Phụ Kiện Vi Sinh

• Bề mặt bên trong siêu nhẵn: Bề mặt tiếp xúc trực tiếp với môi chất được đánh bóng đạt độ nhẵn tiêu chuẩn (Ra thấp), giúp giảm thiểu tối đa ma sát, ngăn cản cặn bẩn bám dính, hỗ trợ quá trình xả rửa và ngăn chặn vi sinh vật phát triển.

• Hạn chế điểm chết (Dead Leg): Trong thiết kế đường ống, "dead leg" là vùng khuất mà dòng chảy chính không tiếp cận hoặc khó làm sạch hiệu quả. Phụ kiện vi sinh được tối ưu hóa hình học để loại bỏ các vùng mù này, đảm bảo dung dịch tẩy rửa quét sạch toàn bộ hệ thống.

• Tương thích quy trình làm sạch cao cấp: Phụ kiện đáp ứng tốt các chu trình CIP (làm sạch tại chỗ bằng hóa chất) và SIP (tiệt trùng tại chỗ bằng hơi nóng), đồng thời hỗ trợ tháo lắp nhanh chóng khi cần vệ sinh thủ công. Tuy nhiên, hiệu quả này còn phụ thuộc vào thiết kế toàn tuyến, chất lượng gioăng làm kín và điều kiện vận hành thực tế.

Phân tích chuyên sâu

Các Loại Phụ Kiện Vi Sinh Phổ Biến

Thị trường cơ điện hiện nay phân loại các nhóm phụ kiện này dựa trên chức năng hình học để đáp ứng linh hoạt mọi sơ đồ thiết kế đường ống:

• Sanitary Elbow (Co ống): Co góc 45 độ hoặc 90 độ dùng để chuyển hướng dòng chảy với bán kính uốn chuẩn xác, hạn chế tổn thất áp suất trong hệ thống thực phẩm và đồ uống.

• Sanitary Tee (Tê chia dòng): Phụ kiện cấu trúc chữ T dùng để phân chia hoặc gom các nhánh dòng lưu chất.

• Sanitary Reducer (Côn thu): Dùng để kết nối hai đoạn ống có đường kính khác nhau mà không tạo ra bậc cản dòng chảy đột ngột.

• Sanitary Union (Rắc co vi sinh): Cho phép kết nối và tháo rời đường ống một cách linh hoạt khi cần bảo trì.

• Sanitary Clamp (Đầu nối kẹp): Kiểu kết nối cực kỳ phổ biến nhờ khả năng tháo lắp siêu nhanh bằng cùm kẹp, tối ưu cho hệ thống cần vệ sinh liên tục.

• Sanitary Cap (Nắp bịt): Dùng để khóa kín đầu chờ của đường ống.

• Sanitary Sight Glass (Kính quan sát): Giúp kỹ thuật viên dễ dàng kiểm sát trạng thái dòng lưu chất bên trong ống.

• Sanitary Valve (Van vi sinh): Gồm các dòng van bướm vi sinh, van bi vi sinh hoặc van màng, kiểm soát lưu lượng mà vẫn đảm bảo độ kín và sạch.

Phụ Kiện Vi Sinh Được Làm Từ Vật Liệu Gì?

Phần lớn các sản phẩm thuộc phân khúc này sử dụng vật liệu inox cao cấp, được chia thành các mác thép tiêu biểu:

• Inox 304: Sở hữu khả năng chống ăn mòn tốt trong điều kiện thông thường, độ bền cơ học cao, chi phí hợp lý, là lựa chọn tiêu chuẩn cho hầu hết các dây chuyền thực phẩm và đồ uống không chứa hóa chất khắc nghiệt.

• Inox 316 / 316L: Được bổ sung thành phần Molybdenum giúp nâng cao tối đa khả năng kháng ăn mòn, đặc biệt trong môi trường chứa muối (chloride), hóa chất tẩy rửa nồng độ cao hoặc các nhà máy dược phẩm, công nghệ sinh học đòi hỏi khắt khe.

• Gioăng làm kín (Gasket): Đây là chi tiết tiếp xúc trực tiếp với lưu chất thường bị bỏ quên. Các vật liệu gioăng phổ biến gồm EPDM, Silicone, PTFE (Teflon). Kỹ sư buộc phải cân nhắc kỹ yếu tố này vì gioăng chịu ảnh hưởng trực tiếp bởi nhiệt độ, hóa chất CIP và tính chất môi chất; gioăng kém chất lượng sẽ nhanh chóng lão hóa, gây rò rỉ và ô nhiễm dòng sản phẩm.

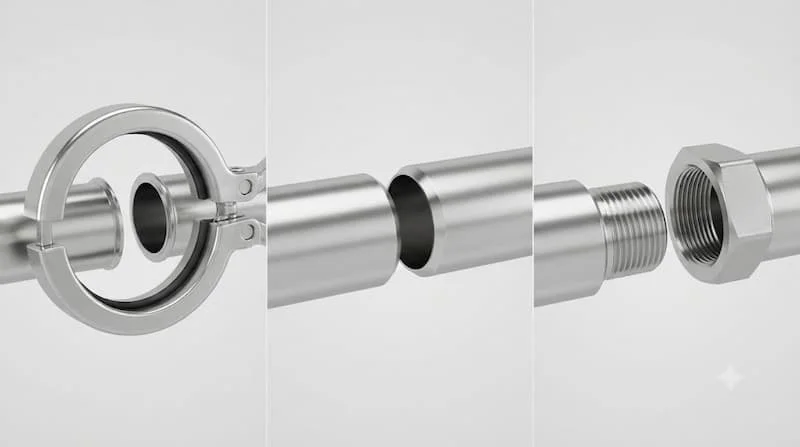

Các Kiểu Kết Nối Phụ Kiện Vi Sinh Phổ Biến

• Sanitary Clamp (Kết nối nhanh): Sử dụng cùm kẹp và gioăng đệm định hình, cho phép thao tác tháo lắp bằng tay chỉ trong vài giây, là giải pháp lý tưởng cho các tuyến ống cần vệ sinh, súc rửa mỗi ngày.

• Butt Weld (Hàn đối đầu): Phụ kiện được hàn trực tiếp vào đường ống, tạo ra liên kết vĩnh viễn vững chắc, bề mặt mối hàn bên trong được mài nhẵn hoàn hảo để giảm thiểu điểm tích tụ cặn. Nhược điểm là không thể tháo rời và đòi hỏi thợ hàn có tay nghề cao.

• Threaded Connection (Kết nối ren): Ít phổ biến hơn trong các hệ thống yêu cầu độ sạch tuyệt đối do cấu trúc ren dễ tạo ra khe hở khó làm sạch, thường chỉ dùng cho các phân khúc phụ trợ ít nhạy cảm.

Thông Số Kỹ Thuật Cần Quan Tâm Khi Chọn Phụ Kiện Vi Sinh

• Kích thước (DN / OD): Cần đối chiếu chính xác đường kính danh nghĩa (DN) hoặc đường kính ngoài (OD) theo tiêu chuẩn hệ thống ống hiện hữu.

• Vật liệu chế tạo: Lựa chọn giữa SUS304, SUS316 hay SUS316L dựa trên môi trường vận hành thực tế.

• Độ hoàn thiện bề mặt (Surface Finish): Kiểm tra chỉ số độ nhẵn bề mặt (Ra) để đảm bảo đáp ứng yêu cầu vệ sinh của nhà máy.

• Kiểu kết nối: Xác định rõ dùng dạng Clamp, hàn (Weld) hay ren (Threaded).

• Đặc tính gioăng làm kín: Rà soát vật liệu gioăng (Silicone, EPDM, PTFE) về khả năng chịu nhiệt độ và hóa chất tẩy rửa.

• Áp suất và nhiệt độ làm việc: Đảm bảo phụ kiện chịu được điều kiện vận hành đỉnh của hệ thống, đặc biệt trong các chu kỳ tiệt trùng nhiệt độ cao.

• Tiêu chuẩn kỹ thuật: Các hệ tiêu chuẩn phổ biến bao gồm ISO, DIN, 3A, SMS, ASME/BPE. Kỹ sư không được đánh đồng các tiêu chuẩn này với nhau vì chúng khác biệt về kích thước hình học và phạm vi áp dụng.

Phụ Kiện Vi Sinh Khác Gì Phụ Kiện Inox Thông Thường?

Insight cốt lõi: Không phải cứ "inox 304" là mặc định thành phụ kiện vi sinh. Một phụ kiện inox 304 thông thường vẫn hoàn toàn không phù hợp cho ngành dược phẩm hay thực phẩm nếu kết cấu bề mặt, dung sai và kiểu kết nối không đạt chuẩn vi sinh.

Ứng dụng thực tế

Phụ Kiện Vi Sinh Được Ứng Dụng Ở Đâu?

• Ngành công nghiệp thực phẩm: Lắp đặt trong các dây chuyền chế biến sữa tươi, nước giải khát, nước trái cây, tương ớt, các loại nước sốt và thực phẩm lỏng.

• Ngành đồ uống và bia rượu: Xây dựng hệ thống đường ống dẫn dịch đường, bia tươi, hệ thống CIP tại các nhà máy sản xuất quy mô lớn.

• Ngành dược phẩm & Công nghệ sinh học: Kiểm soát nghiêm ngặt tình trạng nhiễm chéo và vi sinh trong hệ thống nước tinh khiết (WFI), nước cất tiệt trùng và các dung dịch dược liệu.

• Ngành mỹ phẩm: Vận hành trơn tru trong các dây chuyền trộn, chiết rót kem dưỡng, sữa tắm, dung dịch lỏng đòi hỏi độ sạch bề mặt hoàn hảo.

Khi Nào Nên Sử Dụng Phụ Kiện Vi Sinh?

Kỹ sư nên ưu tiên đưa phụ kiện vi sinh vào bản vẽ kỹ thuật khi hệ thống thỏa mãn các điều kiện sau:

• Môi chất tiếp xúc trực tiếp với sản phẩm tiêu dùng hoặc nguyên liệu nhạy cảm.

• Hệ thống vận hành yêu cầu súc rửa, vệ sinh liên tục bằng hóa chất (CIP/SIP).

• Dòng lưu chất có nguy cơ bám cặn, kết tủa hoặc phát sinh vi sinh vật.

• Ngành nghề thuộc lĩnh vực thực phẩm, đồ uống, dược phẩm, mỹ phẩm.

• Yêu cầu tháo lắp nhanh chóng để bảo trì định kỳ mà không mất nhiều thời gian.

Ngược lại, nếu dự án chỉ là đường ống dẫn nước kỹ thuật, hệ thống tưới tiêu hay nước làm mát không đòi hỏi tiêu chuẩn vệ sinh đặc biệt, việc sử dụng fitting inox công nghiệp thông thường sẽ là phương án tối ưu chi phí hơn.

Cách Chọn Sanitary Fitting Phù Hợp

• Bước 1: Xác định rõ môi chất: Đánh giá đặc tính dung dịch (nước, sữa, bia, dung dịch hóa chất dược phẩm...).

• Bước 2: Xác định kích thước chuẩn xác: Kiểm tra thông số DN, OD và kích thước thực tế của đường ống hiện hữu.

• Bước 3: Chọn vật liệu thân: Cân nhắc giữa mác thép SUS304 và SUS316/316L dựa trên độ ăn mòn của môi trường.

• Bước 4: Lựa chọn kiểu kết nối: Ưu tiên Clamp cho vị trí cần tháo lắp nhanh, chọn hàn đối đầu (Weld) cho các tuyến ống cố định chính.

• Bước 5: Kiểm tra nhiệt độ và áp suất: Lưu ý đặc biệt đến các giai đoạn gia nhiệt, tiệt trùng bằng hơi nóng hoặc chu trình CIP áp suất cao.

• Bước 6: Kiểm tra loại gioăng: Đảm bảo vật liệu gioăng (EPDM, Silicone, PTFE) tương thích tuyệt đối với hóa chất tẩy rửa và nhiệt độ vận hành.

Những Sai Lầm Thường Gặp Khi Chọn Sanitary Fitting

• Sai lầm 1: Lầm tưởng mọi phụ kiện inox 304 đều là phụ kiện vi sinh, dẫn đến việc mua nhầm hàng công nghiệp thông thường gây bám cặn.

• Sai lầm 2: Chỉ chú ý đến đường kính danh nghĩa mà bỏ qua tiêu chuẩn kích thước (như ISO, DIN, SMS), khiến việc hàn nối bất thành.

• Sai lầm 3: Xem nhẹ bộ phận gioăng làm kín, chọn sai vật liệu khiến gioăng bị phân hủy bởi hóa chất CIP, gây rò rỉ dung dịch.

• Sai lầm 4: Không tính toán biên độ nhiệt độ trong quá trình tiệt trùng SIP, làm biến dạng phụ kiện.

• Sai lầm 5: Chọn sản phẩm có giá thành rẻ nhất mà bỏ qua tiêu chuẩn độ nhẵn bề mặt và chứng chỉ chất lượng, gây hậu quả nghiêm trọng cho toàn bộ mẻ sản xuất.

FAQ – Câu hỏi thường gặp

Sanitary fitting là gì?

Đây là nhóm phụ kiện đường ống thiết kế chuyên dụng cho các hệ thống yêu cầu mức độ vệ sinh cao, tập trung vào khả năng làm sạch nhanh, chống bám cặn và kiểm soát nhiễm bẩn.

Sanitary fitting thường dùng vật liệu gì?

Vật liệu phổ biến nhất là inox 304 và inox 316/316L, tùy thuộc vào mức độ ăn mòn của môi chất và yêu cầu kỹ thuật của nhà máy.

Phụ kiện vi sinh inox 304 có tốt không?

Chất lượng rất tốt và đáp ứng hiệu quả cho các hệ thống thực phẩm, đồ uống thông thường. Tuy nhiên, nếu môi trường chứa hóa chất mạnh hoặc muối chloride, kỹ sư nên cân nhắc chuyển sang inox 316.

Phụ kiện vi sinh có những kiểu kết nối nào?

Các dạng kết nối thông dụng gồm kết nối nhanh bằng cùm kẹp (Clamp), hàn đối đầu vi sinh (Butt Weld) và một số ít dạng ren tùy theo tiêu chuẩn thiết kế.

Phụ kiện vi sinh khác phụ kiện inox thông thường như thế nào?

Sự khác biệt cốt lõi nằm ở thiết kế bề mặt siêu nhẵn, khả năng loại bỏ góc chết (dead leg) và mức độ tối ưu hóa cho các quy trình làm sạch tự động CIP/SIP.

Kết luận

Một mạng lưới đường ống đạt chuẩn vi sinh đòi hỏi sự đồng bộ từ các chi tiết nhỏ nhất. Sanitary fitting không đơn thuần là phụ kiện inox thông thường, mà là giải pháp kỹ thuật được tối ưu hóa về thiết kế bề mặt, vật liệu và khả năng làm sạch nhằm ngăn ngừa tuyệt đối nguy cơ nhiễm bẩn. Việc lựa chọn chính xác đồng bộ các yếu tố từ vật liệu, độ nhẵn, kiểu kết nối cho đến gioăng đệm sẽ bảo vệ toàn diện chất lượng sản phẩm đầu ra.

Nếu bạn đang tìm kiếm giải pháp cung cấp sanitary fitting phù hợp cho các hệ thống thực phẩm, đồ uống, dược phẩm hoặc đường ống công nghệ inox, hãy xác định trước các thông số về kích thước ống, mác vật liệu, kiểu kết nối và điều kiện vận hành thực tế để lựa chọn đúng sản phẩm chất lượng cao ngay từ bước đầu tư ban đầu.
