Ống giảm là gì?

Ống giảm là gì? Trong quá trình lắp đặt và vận hành hệ thống cấp nước, đường hơi, khí nén hoặc các dây chuyền công nghiệp khép kín, việc duy trì một đường kính ống đồng nhất từ đầu đến cuối là điều bất khả thi. Các kỹ sư thường xuyên đối mặt với những vị trí bắt buộc phải kết nối đoạn ống DN lớn với các tuyến ống hoặc thiết bị có kích thước danh nghĩa nhỏ hơn để phù hợp với bản vẽ thiết kế và lưu lượng thực tế.

Nếu thợ kỹ thuật chọn sai phụ kiện hoặc kết nối chắp vá không đúng chuẩn kỹ thuật, hệ thống sẽ ngay lập tức đối mặt với hàng loạt rủi ro vận hành nghiêm trọng:

• Không thể lắp khít các đoạn ống với nhau do lệch khẩu độ.

• Phát sinh rò rỉ nước, hơi hoặc khí nén ngay tại vị trí tiếp giáp.

• Dòng chảy bị xáo trộn, gây thất thoát năng lượng và làm suy giảm hiệu suất tổng thể.

• Tăng tổn thất áp suất (pressure drop) dọc theo tuyến ống chính.

• Gây khó khăn lớn cho công tác bảo trì, tháo lắp hoặc thay thế định kỳ.

Chính vì những yêu cầu khắt khe đó, ống giảm (côn thu) ra đời như một phụ kiện cơ khí cốt lõi giúp chuyển đổi kích thước linh hoạt, đảm bảo dòng chảy lưu thông mượt mà và an toàn cho toàn bộ hệ thống.

Kiến thức nền về ống giảm

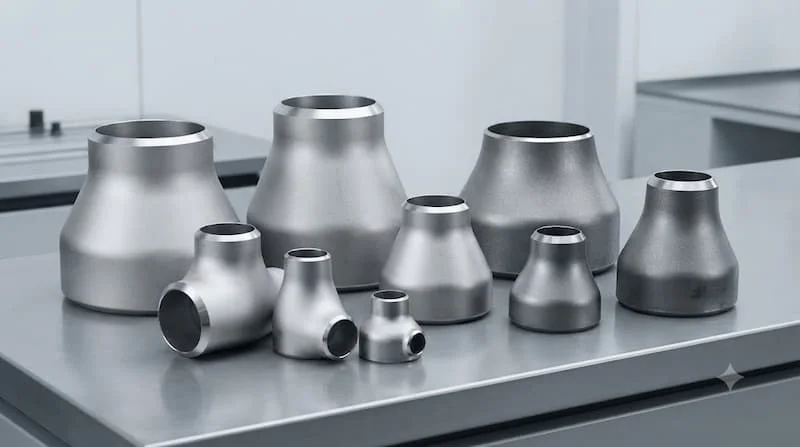

Ống Giảm Là Gì?

Ống giảm (hay còn gọi là côn thu) là phụ kiện đường ống chuyên dụng dùng để liên kết hai đoạn ống có kích thước danh nghĩa (DN) khác nhau, chủ yếu thực hiện nhiệm vụ chuyển đổi dòng chảy từ đường kính lớn sang đường kính nhỏ hơn. Thiết bị này được chế tạo thành các dạng hình học phong phú như côn thu đồng tâm hoặc lệch tâm, kết hợp cùng các phương án thi công đa dạng như hàn đối đầu, vặn ren hoặc kẹp clamp tùy theo đặc thù từng hệ thống.

Việc chuyển đổi kích thước không đơn thuần là thu hẹp không gian, mà còn phụ thuộc vào bài toán thủy lực nhằm kiểm soát vận tốc dòng chảy, hạn chế hiện tượng sụt áp đột ngột. Khác với cút (elbow) dùng để bẻ hướng góc hay măng sông (coupling) dùng để nối thẳng hai đoạn ống cùng kích thước, côn thu sở hữu biên dạng côn thu chuyên biệt để thay đổi khẩu độ dòng chảy. Sự phân chia thành hai dòng đồng tâm và lệch tâm xuất phát từ yêu cầu kiểm soát cao độ và ngăn ngừa hiện tượng tích tụ khí hoặc đọng túi chất lỏng trong đường ống.

Cấu Tạo Và Nguyên Lý Hoạt Động Của Côn Thu

• Đầu kết nối lớn: Khớp nối tương thích với tuyến ống có đường kính lớn hơn.

• Thân chuyển tiếp: Đoạn côn thu hình học đóng vai trò thu hẹp dần tiết diện dòng chảy.

• Đầu kết nối nhỏ: Khớp nối tương thích với đoạn ống hoặc thiết bị có kích thước nhỏ hơn.

• Bề mặt trong và ngoài: Được gia công nhẵn mịn để giảm ma sát dòng chảy và chống ăn mòn.

• Khu vực liên kết: Phần mép được tạo vát để hàn, tiện ren hoặc định hình kiểu kết nối chuyên dụng.

Nguyên lý vận hành dựa trên cơ học chất lưu: khi môi chất di chuyển từ đoạn ống lớn đi qua phần thân chuyển tiếp côn thu để vào đoạn ống nhỏ, vận tốc dòng chảy sẽ tăng lên tỷ lệ nghịch với diện tích tiết diện. Ví dụ điển hình trong thực tế là dòng nước từ tuyến ống chính DN100 đi qua côn thu để thu hẹp về DN50 trước khi vào trạm bơm. Do đó, việc lựa chọn kích thước thu hẹp không thể thực hiện tùy tiện theo cảm tính mà phải tính toán kỹ lưỡng để tránh làm tăng tổn thất áp suất quá mức.

Côn Thu Đồng Tâm Và Côn Thu Lệch Tâm Khác Nhau Thế Nào?

• Côn thu đồng tâm: Hai đầu ống có chung một trục tâm đối xứng. Kiểu thiết kế này phân bố lực đều đặn trên toàn bộ chu vi, thường được ưu tiên sử dụng trong các hệ thống đường ống đứng (vertical pipes) hoặc các dây chuyền mà việc giữ nguyên tâm đối xứng là tiêu chí thiết kế hàng đầu.

• Côn thu lệch tâm: Hai đầu ống không nằm trên cùng một trục tâm, tạo ra một mặt phẳng đáy hoặc đỉnh song song. Thiết kế này cực kỳ hữu ích trong các hệ thống đường ống ngang, giúp kiểm soát cao độ, ngăn chặn tình trạng hình thành túi khí (trên đường ống nước) hoặc túi đọng chất lỏng (trên đường ống hơi) tùy theo cách lắp đặt hướng mặt phẳng lên trên hay xuống dưới.

Insight kỹ thuật: Không có quy chuẩn nào khẳng định loại lệch tâm hay đồng tâm ưu việt hơn hoàn toàn. Việc chỉ định dòng sản phẩm nào phụ thuộc tuyệt đối vào phương án thiết kế thủy lực và đặc thù không gian lắp đặt thực tế của nhà máy.

Phân tích chuyên sâu

Các Loại Côn Thu Phổ Biến Hiện Nay

Thị trường cơ khí công nghiệp phân loại côn thu dựa trên nhiều tiêu chí kỹ thuật nhằm đáp ứng chính xác yêu cầu của từng hệ thống:

• Theo hình dạng cấu trúc: Gồm côn thu đồng tâm và côn thu lệch tâm.

• Theo phương thức kết nối: Côn thu hàn đối đầu (dùng cho áp lực cao), côn thu ren (dùng cho đường ống dân dụng hoặc cỡ nhỏ), và côn thu dạng clamp hoặc mặt bích chuyên dụng trong ngành vi sinh.

• Theo vật liệu chế tạo: Inox 304, inox 316, thép carbon chịu lực, thép mạ kẽm và các dòng nhựa kỹ thuật chuyên dụng (uPVC, cPVC, PPH).

• Theo mục đích ứng dụng: Chuyên dùng cho hệ thống cấp thoát nước, mạng lưới đường hơi, hệ thống khí nén, dây chuyền hóa chất, thực phẩm và công nghiệp HVAC.

Kích Thước Côn Thu Được Xác Định Như Thế Nào?

Thông số kích thước của côn thu luôn được biểu thị bằng sự kết hợp của hai đường kính danh nghĩa đầu lớn và đầu nhỏ, ví dụ như DN50 × DN25, DN80 × DN50, DN100 × DN65, hoặc DN100 × DN50.

Tuy nhiên, các kỹ sư cần lưu ý rằng thông số DN (kích thước danh nghĩa) chỉ mang tính quy ước. Khi đặt hàng hoặc thi công, bắt buộc phải đối chiếu chi tiết các thông số thực tế sau:

• Đường kính ngoài (OD) thực tế của cả hai đầu.

• Độ dày thành ống (Schedule / Thickness) để đảm bảo khả năng chịu lực.

• Chiều dài tổng thể của phụ kiện (End-to-end length).

• Kiểu kết nối và tiêu chuẩn sản xuất tương ứng.

Các Thông Số Kỹ Thuật Cần Kiểm Tra Khi Chọn Côn Thu

• 1. Kích thước (Dimensions): Đảm bảo cả hai đầu lớn và nhỏ khớp hoàn toàn với đường kính thực tế của tuyến ống nối tiếp.

• 2. Vật liệu (Materials): Tùy chọn Inox 304, Inox 316/316L cho môi trường ăn mòn hoặc thép carbon cho hệ thống công nghiệp thông thường.

• 3. Độ dày (Wall Thickness): Quyết định trực tiếp đến khả năng chịu áp lực vận hành của toàn bộ điểm chuyển tiếp.

• 4. Áp suất làm việc (Working Pressure): Phải tương thích hoặc vượt mức áp suất thực tế phát sinh trong hệ thống.

• 5. Nhiệt độ (Temperature): Đặc biệt quan trọng đối với các hệ thống dẫn hơi nóng, dầu truyền nhiệt hoặc môi chất có nhiệt độ cực đoan.

• 6. Kiểu kết nối (Connection Type): Lựa chọn phương án hàn, ren hoặc mặt bích phù hợp với tiêu chuẩn tuyến ống sẵn có.

• 7. Tiêu chuẩn kỹ thuật (Standards): Đối chiếu các hệ tiêu chuẩn quốc tế phổ biến như ASME/ANSI, JIS, DIN hoặc ISO.

Côn Thu Inox, Thép Carbon Và Nhựa Khác Nhau Thế Nào?

Insight vật liệu: Việc chọn sai vật liệu (ví dụ dùng thép carbon cho đường ống hóa chất ăn mòn hoặc dùng nhựa cho hệ thống hơi nóng áp lực cao) sẽ dẫn đến nguy cơ thủng ống, rò rỉ và ngưng trệ toàn bộ dây chuyền sản xuất chỉ sau thời gian ngắn vận hành.

Ứng dụng thực tế

Côn Thu Được Sử Dụng Ở Đâu?

• Hệ thống cấp thoát nước: Lắp đặt tại các trạm bơm, mạng lưới phân phối nước sạch đô thị để kết nối các tuyến ống chính với nhánh rẽ nhỏ hơn.

• Hệ thống hơi công nghiệp: Sử dụng rộng rãi trong các nhà máy dệt may, thực phẩm để chuyển đổi kích thước đường ống hơi từ lò hơi đến các thiết bị gia nhiệt.

• Hệ thống khí nén: Kết nối các bình tích áp, máy nén khí với mạng lưới phân phối ống dẫn khí có khẩu độ khác nhau.

• Nhà máy công nghiệp đa ngành: Ứng dụng trọng yếu trong các dây chuyền hóa chất, lọc dầu, dược phẩm, thực phẩm, hệ thống điều hòa không khí HVAC.

• Hệ thống bơm công nghiệp: Lắp đặt tại các cửa hút hoặc cửa xả của máy bơm để khớp nối với kích thước ống chờ, tuy nhiên đòi hỏi kỹ thuật tính toán thủy lực cẩn trọng để không làm ảnh hưởng đến cột áp và hiện tượng xâm thực (cavitation).

Khi Nào Nên Sử Dụng Côn Thu?

Bạn cần đưa phụ kiện này vào bản vẽ thiết kế khi hệ thống bắt buộc phải liên kết hai đoạn ống lệch kích thước, kết nối đầu ra của thiết bị công nghiệp với tuyến ống chờ, thay đổi khẩu độ dòng chảy theo tính toán thiết kế, hoặc tối ưu hóa không gian lắp đặt trong các góc khuất chật hẹp.

Ngược lại, cần tránh các sai lầm phổ biến như chọn sai khẩu độ hai đầu, nhầm lẫn giữa dạng đồng tâm và lệch tâm gây đọng nước/khí, chọn sai vật liệu dẫn đến ăn mòn nhanh chóng, bỏ qua bài toán kiểm tra áp suất - nhiệt độ, hoặc mua phụ kiện chỉ dựa trên tiêu chí giá rẻ mà bỏ qua các tiêu chuẩn kỹ thuật cốt lõi của hệ thống.

Hướng dẫn / Checklist

Cách Chọn Côn Thu Phù Hợp Cho Hệ Thống

• Bước 1: Đo đạc và xác định chính xác kích thước đường ống đầu lớn.

• Bước 2: Xác định kích thước đường ống hoặc thiết bị đầu nhỏ.

• Bước 3: Phân tích tính chất lý hóa của môi chất dẫn truyền.

• Bước 4: Xác định rõ thông số áp suất vận hành và nhiệt độ tối đa của hệ thống.

• Bước 5: Lựa chọn vật liệu chế tạo tương thích (Inox, thép, nhựa...).

• Bước 6: Quyết định kiểu kết nối kỹ thuật (Hàn, ren, mặt bích...).

• Bước 7: Kiểm tra tiêu chuẩn kỹ thuật và phương án lắp đặt đồng tâm hay lệch tâm.

Checklist vật tư trước khi đặt hàng:

• [x] Đúng kích thước hai đầu (Đầu lớn và đầu nhỏ)

• [x] Đúng chủng loại (Đồng tâm hoặc lệch tâm)

• [x] Đúng vật liệu chế tạo theo môi chất

• [x] Đạt tiêu chuẩn độ dày thành ống

• [x] Đúng kiểu kết nối kỹ thuật của tuyến ống

• [x] Đáp ứng tiêu chuẩn sản xuất quốc tế

• [x] Chịu được mức áp suất thực tế của hệ thống

• [x] Đáp ứng giới hạn nhiệt độ vận hành

• [x] Phù hợp hoàn toàn với tính chất môi chất

• [x] Thích ứng tốt với điều kiện không gian lắp đặt

Lưu Ý Khi Lắp Đặt Và Sử Dụng Ống Giảm

Trước khi thi công, kỹ thuật viên cần kiểm tra lại kích thước thực tế, làm sạch bề mặt bên trong đường ống để loại bỏ mạt hàn, bụi bẩn hoặc dị vật. Lắp đặt đúng hướng dòng chảy theo thiết kế ban đầu. Đối với phương pháp hàn, phải tuân thủ nghiêm ngặt quy trình hàn kỹ thuật phù hợp với từng loại vật liệu kim loại. Đối với mối nối ren, cần sử dụng băng tan hoặc keo làm kín chuyên dụng để ngăn chặn rò rỉ. Sau khi hoàn tất, bắt buộc phải thử áp lực và kiểm tra độ kín toàn tuyến trước khi đưa hệ thống vào vận hành chính thức.

FAQ – Câu hỏi thường gặp

Ống giảm là gì?

Ống giảm là phụ kiện cơ khí chuyên dụng dùng để kết nối hai đoạn đường ống có kích thước danh nghĩa khác nhau, thực hiện nhiệm vụ chuyển đổi dòng chảy từ đường kính lớn sang đường kính nhỏ hơn.

Côn thu đồng tâm và lệch tâm khác nhau thế nào?

Côn thu đồng tâm có hai đầu cùng chung một trục tâm đối xứng, trong khi côn thu lệch tâm có hai đầu lệch trục. Việc lựa chọn phụ thuộc vào phương án thiết kế tuyến ống đứng hay ngang và yêu cầu chống đọng khí/nước.

Côn thu có những vật liệu nào phổ biến?

Các dòng vật liệu thông dụng bao gồm Inox 304, Inox 316, thép carbon chịu lực và các loại nhựa kỹ thuật cao cấp tùy thuộc vào tính chất môi chất.

Chọn kích thước côn thu như thế nào cho chuẩn xác?

Cần xác định chính xác đường kính ngoài và tiêu chuẩn DN của cả hai đầu ống, sau đó đối chiếu với các thông số về áp suất, nhiệt độ, vật liệu và kiểu kết nối của hệ thống.

Côn thu có dùng được cho đường hơi nóng không?

Hoàn toàn sử dụng được nếu sản phẩm đáp ứng đầy đủ các tiêu chuẩn khắt khe về vật liệu chịu nhiệt, độ dày thành ống và khả năng chịu áp suất của hệ thống hơi công nghiệp.

Kết luận

Việc lựa chọn và lắp đặt phụ kiện chuyển đổi kích thước đóng vai trò quyết định đến sự ổn định của toàn bộ mạng lưới truyền dẫn. Một sản phẩm côn thu chất lượng cao sẽ giúp kết nối hoàn hảo giữa các đoạn ống khác kích thước, tối ưu hóa dòng chảy, hạn chế tổn thất áp suất và bảo vệ an toàn cho các thiết bị phía sau.

Bạn đang cần tìm mua côn thu phù hợp cho hệ thống nước, hơi, khí nén hoặc đường ống công nghiệp? Hãy cung cấp ngay kích thước hai đầu ống, chất liệu vật liệu, tính chất môi chất và điều kiện làm việc thực tế để đội ngũ chuyên gia kỹ thuật hỗ trợ tư vấn cấu hình tối ưu nhất ngay hôm nay.
