Back pressure valve là gì?

Back pressure valve là gì? Trong nhiều hệ thống công nghiệp hiện nay, một số hệ thống bơm đòi hỏi phải duy trì một mức áp suất nhất định ở phía đầu ra để đảm bảo hiệu suất. Nếu áp suất phía sau bơm quá thấp hoặc dao động liên tục, lưu lượng dòng chảy và khả năng định lượng của thiết bị sẽ trở nên không ổn định.

Điều này đặc biệt đáng chú ý và gây ra nhiều hậu quả nghiêm trọng trong hệ thống bơm định lượng, mạng lưới xử lý hóa chất, cấp chất lỏng và các quy trình công nghiệp đòi hỏi độ chính xác cao. Sự sai lệch về áp suất có thể dẫn đến việc châm hóa chất sai liều lượng, làm hỏng mẻ sản xuất hoặc gây rung giật đường ống.

Đây chính là lý do back pressure valve (van điều khiển áp suất ngược) được sử dụng rộng rãi nhằm tạo ra một mức áp suất ngược được kiểm soát chặt chẽ. Vậy thiết bị này thực chất hoạt động như thế nào? Nó khác biệt ra sao so với van giảm áp hoặc van an toàn truyền thống? Bài viết dưới đây sẽ giúp bạn giải quyết triệt để bài toán kiểm soát áp suất trong đường ống.

Kiến thức nền về Back Pressure Valve

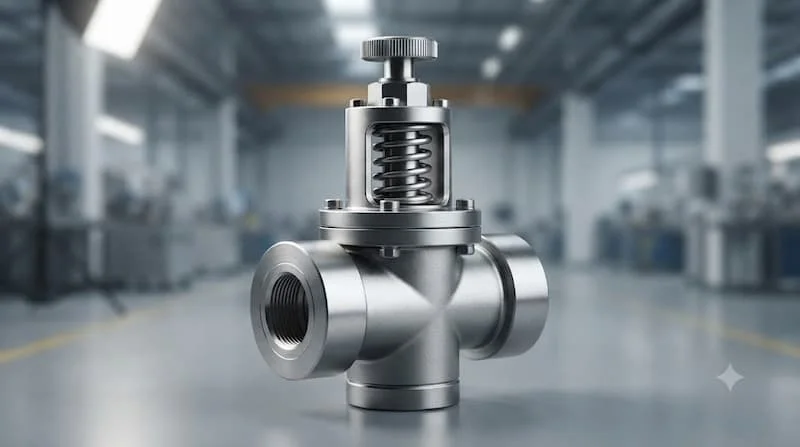

Back Pressure Valve là gì?

Back pressure valve (van điều khiển áp suất ngược) là thiết bị cơ khí được thiết kế chuyên dụng để duy trì một mức áp suất tối thiểu, hoặc áp suất cài đặt cố định ở phía thượng lưu (upstream) của hệ thống. Khi áp suất đầu vào đạt đến mức cài đặt, van sẽ tự động điều chỉnh độ mở để kiểm soát dòng chảy qua van, từ đó giúp duy trì áp suất hệ thống luôn ở trạng thái ổn định nhất.

Trong kỹ thuật, khái niệm “áp suất ngược” (back pressure) dùng để chỉ lực cản trở dòng chảy sinh ra từ phía sau của hệ thống. Van thường được lắp đặt ngay sau đầu xả của bơm hoặc trên các đường ống xả để tạo ra lực cản này.

Mục tiêu cốt lõi của van điều khiển áp suất ngược không đơn thuần là “chặn dòng” như van khóa, mà là kiểm soát áp suất liên tục. Nhờ đó, một pressure control valve loại này sẽ đảm bảo upstream pressure luôn đạt yêu cầu để thiết bị hoạt động, đồng thời ổn định downstream pressure và điều chỉnh lưu lượng một cách trơn tru.

Nguyên lý hoạt động của van điều khiển áp suất ngược

Nguyên lý vận hành của thiết bị này dựa trên sự cân bằng lực cơ học, diễn ra theo một chu trình khép kín: Môi chất đi vào van → Áp suất hệ thống tạo lực đẩy → So sánh với lực cài đặt → Van đóng/mở → Điều chỉnh dòng chảy.

Cụ thể, khi môi chất đi vào van điều khiển áp suất ngược, áp suất của dòng chảy sẽ tác động trực tiếp lên bộ phận cảm biến (thường là màng diaphragm hoặc piston). Cùng lúc đó, một lò xo bên trong van sẽ tạo ra lực đối kháng ép xuống, tương ứng với mức áp suất đã được người dùng cài đặt trước.

Khi áp suất upstream chưa đạt mức yêu cầu, lực của lò xo sẽ thắng lực đẩy của môi chất, giữ van ở trạng thái đóng (hoặc chỉ mở hé) để hệ thống tiếp tục tích lũy và tạo áp. Khi áp suất tăng đến mức cài đặt, lực đẩy của môi chất sẽ đẩy lùi lò xo, làm van thay đổi độ mở. Lúc này, dòng chảy qua van được điều tiết nhịp nhàng để xả bớt chất lỏng, giúp duy trì chính xác áp suất phía trước van.

Cần lưu ý: Nếu bạn tăng áp suất cài đặt (vặn nén lò xo), lực lò xo sẽ lớn hơn, đòi hỏi áp suất upstream phải cao hơn mới có thể mở van. Ngược lại, giảm áp suất cài đặt sẽ khiến van phản ứng xả dòng ở mức áp suất thấp hơn.

Cấu tạo van điều khiển áp suất ngược gồm những bộ phận nào?

Mặc dù cấu tạo thực tế có thể thay đổi tùy theo pressure range, flow rate, material hoặc application, một chiếc van điều khiển áp suất ngược tiêu chuẩn thường bao gồm các bộ phận chính sau:

• Valve body (Thân van): Lớp vỏ bảo vệ bên ngoài, chịu áp lực chính của hệ thống.

• Inlet/Outlet (Cửa vào/ra): Điểm kết nối với đường ống dẫn môi chất.

• Spring (Lò xo): Bộ phận sinh lực đối kháng, quyết định dải áp suất cài đặt.

• Diaphragm/Piston (Màng/Piston): Bộ phận cảm nhận áp suất trực tiếp từ dòng chảy.

• Adjustment mechanism (Cơ cấu điều chỉnh): Vít hoặc tay vặn để nén/nhả lò xo, thay đổi setpoint.

• Seat (Ghế van) & Plug/Disc (Đĩa van): Bộ phận đóng mở vật lý để điều tiết lưu lượng.

• Seal/Gasket (Gioăng làm kín): Ngăn chặn rò rỉ môi chất ra bên ngoài.

Sơ đồ dòng chảy cơ bản thường thấy: Bơm → Van điều khiển áp suất ngược → Đường ống/thiết bị sử dụng. Tùy thuộc vào thiết kế diaphragm hay piston, van sẽ phù hợp với các dải áp lực và đặc tính môi chất khác nhau.

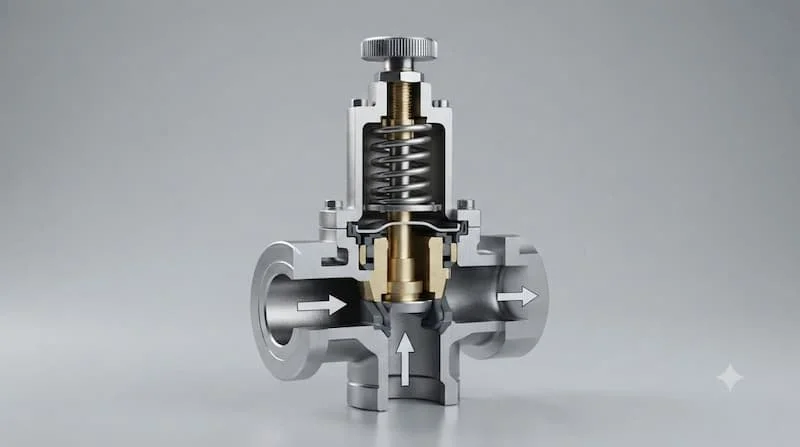

Phân tích chuyên sâu

Các loại van điều khiển áp suất ngược phổ biến

Trên thị trường hiện nay, van điều khiển áp suất ngược được phân loại chủ yếu dựa trên cấu tạo bộ phận cảm biến và cơ chế điều khiển:

1. Diaphragm Back Pressure Valve (Van dùng màng)

Sử dụng một màng ngăn linh hoạt (diaphragm) để cảm nhận áp suất. Ưu điểm tuyệt đối của thiết kế này là khả năng cách ly hoàn toàn cơ cấu điều khiển (lò xo, trục) với môi chất. Do đó, chúng cực kỳ phù hợp với các ứng dụng hóa chất ăn mòn, môi chất độc hại hoặc dây chuyền thực phẩm cần độ sạch cao.

2. Piston Back Pressure Valve (Van dùng piston)

Sử dụng cấu trúc piston trượt để đóng mở. Đặc trưng của dòng van này là thiết kế vô cùng chắc chắn. Dòng van piston thường được chỉ định cho các ứng dụng yêu cầu khả năng chịu áp lực cực cao và độ bền cơ học lớn, nơi màng ngăn thông thường dễ bị rách hoặc biến dạng.

3. Spring-loaded Back Pressure Valve (Van lò xo)

Đây là cấu tạo mang tính nền tảng, sử dụng lực nén của lò xo cơ học để thiết lập áp suất. Với cấu tạo tương đối phổ biến và độ tin cậy cao, van luôn được trang bị cơ cấu điều chỉnh (pressure setpoint) để linh hoạt ứng phó với sự thay đổi của hệ thống.

4. Adjustable Back Pressure Valve (Van điều chỉnh được)

Đặc trưng bởi cơ cấu cho phép người dùng thay đổi mức áp suất cài đặt trực tiếp ngay trong quá trình vận hành, tối ưu hóa cho các hệ thống thường xuyên thay đổi thông số làm việc.

Bên cạnh đó, thiết bị còn được phân loại chi tiết theo vật liệu (nhựa, inox), kiểu kết nối (ren, bích), dải áp suất và lưu lượng.

Thông số kỹ thuật quan trọng của van điều khiển áp suất ngược

Việc chọn sai thông số không chỉ làm van hoạt động kém hiệu quả mà còn có thể gây vỡ đường ống. Dưới đây là 7 thông số sống còn:

1. Pressure range (Dải áp suất)

Ví dụ: 0–10 bar, 2–16 bar. Bạn tuyệt đối không nên chọn van chỉ dựa vào thông số “áp suất tối đa” (Max pressure) ghi trên vỏ. Điều quan trọng nhất là áp suất hoạt động của bạn phải nằm giữa dải điều chỉnh áp suất của van.

2. Flow rate (Lưu lượng)

Cần xác định chính xác lưu lượng tối đa (l/h, m3/h) mà van phải xử lý để tránh tình trạng thắt cổ chai, gây tăng áp đột ngột.

3. Valve size (Kích thước van)

Thể hiện qua các chuẩn DN (DN15, DN25...) hoặc inch (1/2", 1"). Kích thước này (connection size) phải đồng bộ với hệ thống đường ống thực tế.

4. Material (Vật liệu chế tạo)

Lựa chọn vật liệu hoàn toàn phụ thuộc vào tính ăn mòn của môi chất. Bạn có thể gặp thân van bằng Stainless Steel (Inox), PVC, PP, PTFE-lined, hoặc các loại Alloy chuyên dụng cho hóa chất đặc biệt.

5. Temperature (Nhiệt độ)

Cần kiểm tra kỹ nhiệt độ làm việc bình thường và nhiệt độ tối đa của hệ thống để đảm bảo khả năng chịu nhiệt của seal và diaphragm không bị suy giảm.

6. Connection (Kiểu kết nối)

Các dạng phổ biến gồm: Threaded (Ren), Flanged (Mặt bích), Socket (Dán keo/hàn lồng), Union (Rắc co).

7. Seal material (Vật liệu làm kín)

Đóng vai trò chống rò rỉ. Các tùy chọn phổ biến gồm PTFE (Teflon), EPDM, FKM (Viton) hoặc các vật liệu đàn hồi chuyên dụng khác.

Can điều khiển áp suất ngược khác gì van an toàn?

Rất nhiều kỹ sư nhầm lẫn giữa hai loại van này do chúng đều liên quan đến việc xả lưu chất dựa trên áp suất. Tuy nhiên, mục đích cốt lõi của chúng hoàn toàn trái ngược.

Lưu ý cực kỳ quan trọng: Bạn không nên mặc định van điều khiển áp suất ngược có thể thay thế pressure relief valve trong mọi hệ thống bảo vệ quá áp. Chúng phục vụ hai bài toán khác nhau: một bên để vận hành, một bên để bảo vệ an toàn.

Van điều khiển áp suất ngược khác gì van giảm áp Valve và van một chiều?

Để kiểm soát dòng chảy chuyên sâu, việc phân biệt rõ các loại van là yếu tố bắt buộc:

Van điều khiển áp suất ngược vs Van giảm áp

• Van điều khiển áp suất ngược: Tập trung kiểm soát và duy trì áp suất ở phía trước van (upstream).

• van giảm áp: Mục tiêu chính là giảm áp suất đầu vào và duy trì một mức áp suất thấp hơn, ổn định ở phía sau van (downstream).

Van điều khiển áp suất ngược vs Van một chiều

• Van một chiều: Chỉ cho phép dòng chảy đi theo một chiều duy nhất và đóng lại để ngăn dòng chảy ngược. Thiết bị này không có chức năng tạo lực cản hay điều chỉnh áp suất theo cách của van áp suất ngược.

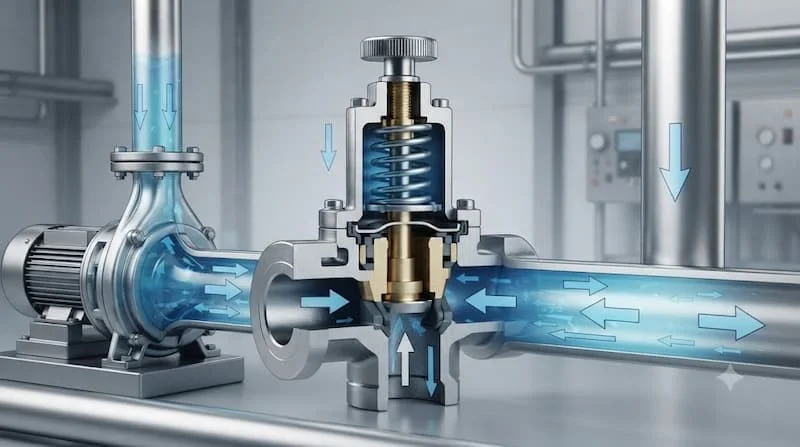

Ứng dụng thực tế

Van điều khiển áp suất ngượcđược sử dụng ở đâu?

Nhờ khả năng ổn định áp suất thượng lưu xuất sắc, thiết bị này hiện diện trong hầu hết các ngành công nghiệp xử lý chất lỏng phức tạp:

• Hệ thống bơm định lượng: Giúp tạo ra lực cản cần thiết, thiết lập điều kiện áp suất phù hợp để bơm định lượng (đặc biệt là bơm màng) hoạt động chính xác, không bị hiện tượng siphon (hút trôi hóa chất).

• Hệ thống xử lý hóa chất: Kiểm soát áp suất nghiêm ngặt trong quá trình vận chuyển, pha trộn và định lượng hóa chất có tính ăn mòn cao.

• Hệ thống cấp nước: Ứng dụng trong một số nhánh mạng lưới cần kiểm soát áp suất và dòng chảy liên tục để cân bằng thủy lực.

• Hệ thống công nghiệp tổng hợp: Xuất hiện dày đặc trong các mảng chemical processing, water treatment (xử lý nước thải/nước sạch), dosing systems (hệ thống châm hóa chất), process piping và industrial fluid handling.

• Hệ thống bơm công nghiệp: Đặc biệt quan trọng khi hệ thống cần duy trì một mức áp suất nhất định ở đầu xả hoặc upstream của một thiết bị phân tích nhạy cảm.

Khi nào nên sử dụng van điều khiển áp suất ngược?

Việc quyết định lắp đặt thiết bị cần dựa trên các yêu cầu vận hành thực tế. Bạn nên sử dụng van áp suất ngược khi:

• Hệ thống yêu cầu cần duy trì mức áp suất tối thiểu ở phía upstream để thiết bị hoạt động.

• Lưu lượng hoặc áp suất trong đường ống thường xuyên dao động, gây ảnh hưởng xấu đến quy trình phía sau.

• Sử dụng bơm định lượng tại các vị trí chênh lệch độ cao, cần điều kiện áp suất ổn định để chống hút trôi.

• Hệ thống cần kiểm soát áp suất chặt chẽ ngay trước một thiết bị nhạy cảm.

• Cần tạo một mức back pressure có thể điều chỉnh linh hoạt theo từng mẻ sản xuất.

Tuyệt đối không nên dùng van này chỉ vì lý do: “Hệ thống có áp suất cao.”

Người thiết kế phải xác định rõ vấn đề cốt lõi của hệ thống: Đó là quá áp cần xả (dùng relief valve)? Áp suất downstream quá cao (dùng reducing valve)? Hiện tượng thiếu back pressure? Dòng chảy ngược (dùng check valve)? Hay cần điều tiết lưu lượng liên tục?

Những sai lầm thường gặp khi chọn van điều khiển áp suất ngược

Nhiều hệ thống gặp sự cố rò rỉ hoặc bơm hoạt động sai lệch chỉ vì những lỗi cơ bản trong khâu chọn lựa thiết bị:

• Chọn van chỉ theo kích thước (DN) mà hoàn toàn bỏ qua việc tính toán lưu lượng, dẫn đến van bị thắt nghẽn hoặc sụt áp quá lớn.

• Không kiểm tra pressure range, dẫn đến việc mua van có dải điều chỉnh quá rộng hoặc không bao phủ được điểm làm việc thực tế.

• Chọn vật liệu không tương thích với môi chất, khiến thân van hoặc màng bị hóa chất ăn mòn nhanh chóng.

• Bỏ qua nhiệt độ làm việc, làm gioăng cao su bị chảy nhão hoặc xơ cứng.

• Lắp sai hướng dòng chảy so với mũi tên chỉ dẫn trên thân van.

• Nhầm lẫn chức năng giữa van điều khiển áp suất ngược và van an toàn.

• Không kiểm tra độ kín của diaphragm/seal trước khi đưa vào vận hành áp lực cao.

Hướng dẫn / Checklist

Cách chọn van điều khiển áp suất ngược phù hợp

Để đảm bảo van hoạt động bền bỉ và kiểm soát chính xác, hãy bám sát 7 bước cốt lõi sau [chèn link: hướng dẫn tính toán áp suất đường ống]:

• Bước 1: Xác định môi chất: Làm rõ lưu chất là nước, hóa chất (nồng độ bao nhiêu), dung dịch đặc, dầu, khí hay các loại môi chất đặc biệt.

• Bước 2: Xác định áp suất: Cần nắm vững áp suất vận hành bình thường, mức áp suất cần duy trì (setpoint), pressure range của van và áp suất tối đa mà hệ thống có thể đạt tới.

• Bước 3: Xác định lưu lượng: Tính toán flow rate thực tế để tránh tình trạng thiếu công suất, làm tăng pressure drop hoặc khiến van đóng mở liên tục không ổn định.

• Bước 4: Chọn vật liệu: Đánh giá khả năng chống ăn mòn, chịu nhiệt độ và mức độ tương thích hóa học của vật liệu vỏ van.

• Bước 5: Chọn kiểu kết nối (connection): Lựa chọn Threaded, Flanged, Union hay Socket sao cho đồng bộ với tiêu chuẩn đường ống hiện hữu.

• Bước 6: Kiểm tra seal/diaphragm: Đảm bảo vật liệu làm kín (PTFE, FKM, EPDM...) chịu đựng được đặc tính hóa học của môi chất và nhiệt độ vận hành.

• Bước 7: Kiểm tra điều kiện lắp đặt: Đánh giá hướng dòng chảy, vị trí không gian để bố trí van, không gian thao tác bảo trì và khả năng tiếp cận cơ cấu điều chỉnh pressure setpoint.

Lưu ý khi lắp đặt và vận hành Back Pressure Valve

Quá trình thi công và vận hành đóng vai trò quyết định đến tuổi thọ của van. Cần chú ý:

• Luôn lắp đặt van đúng theo chiều mũi tên chỉ hướng dòng chảy đúc trên thân.

• Kiểm tra kỹ đường kính và kiểu kết nối trước khi siết. Đối với van ren nhựa, tuyệt đối không siết ren quá mức gây nứt vỡ.

• Đảm bảo hệ thống ống được súc rửa sạch sẽ trước khi đưa van vào vận hành để tránh mạt cắt làm xước màng van.

• Lắp đặt đồng hồ đo áp suất trước và sau van để dễ dàng giám sát.

• Khi cài đặt, hãy điều chỉnh set pressure từ từ trong khi hệ thống đang chạy.

• Không bao giờ vận hành vượt quá định mức pressure/temperature rating do nhà sản xuất quy định.

• Thường xuyên kiểm tra định kỳ tình trạng của diaphragm, seal và seat. Nếu môi chất có chứa cặn rắn, bắt buộc phải lắp thêm bộ lọc (strainer) phù hợp phía trước van.

FAQ – Câu hỏi thường gặp về van điều khiển áp suất ngược

1. Back Pressure Valve là gì?

Đây là loại van cơ khí có chức năng kiểm soát áp suất ngược, tự động điều tiết dòng chảy nhằm duy trì một mức áp suất cài đặt ổn định ở phía trước van (upstream).

2. Back Pressure Valve dùng để làm gì?

Van được dùng để duy trì áp lực, tạo lực cản ổn định, giúp các thiết bị như bơm định lượng hoạt động chính xác và hệ thống vận hành trơn tru.

3. Back Pressure Valve có phải van an toàn không?

Không. Thiết bị này dùng để điều tiết áp suất liên tục trong vận hành, không nên dùng để thay thế van xả áp (pressure relief valve) trong việc bảo vệ an toàn khi quá áp.

4. Back Pressure Valve khác gì Pressure Reducing Valve?

Back pressure valve kiểm soát và duy trì áp suất ở đầu vào (upstream), trong khi van giảm áp kiểm soát và duy trì áp suất ở đầu ra (downstream).

5. Làm sao chọn Back Pressure Valve phù hợp?

Cần đánh giá kỹ 5 yếu tố cốt lõi: đặc tính môi chất, áp suất cài đặt, lưu lượng tối đa, nhiệt độ vận hành, cùng vật liệu và kiểu kết nối tương thích.

Kết luận

Tổng kết lại, back pressure valve là thiết bị chuyên dụng và không thể thiếu trong việc kiểm soát áp suất ngược của đường ống công nghiệp. Van phát huy vai trò đặc biệt hữu ích trong các hệ thống bơm định lượng, dây chuyền hóa chất – nơi đòi hỏi phải duy trì áp suất upstream luôn ổn định để đảm bảo chất lượng quy trình.

Để hệ thống hoạt động an toàn và hiệu quả, việc lựa chọn van phải được tính toán kỹ lưỡng dựa trên áp suất, lưu lượng, môi chất, nhiệt độ, vật liệu và kiểu kết nối. Đồng thời, kỹ sư thiết kế tuyệt đối không nên nhầm lẫn công năng của van này với pressure reducing valve, check valve hoặc pressure relief valve.
