Bộ tách hơi nước là gì?

Bộ tách hơi nước là gì? Trong các hệ thống hơi công nghiệp, hơi nước sau khi sinh ra từ lò hơi và di chuyển qua mạng lưới đường ống dài thường xuất hiện các hạt nước ngưng, giọt nước nhỏ hoặc hơi ẩm cuốn theo dòng chảy. Nếu lượng chất lỏng này không được tách và xử lý đúng cách, hiệu suất truyền nhiệt tổng thể sẽ suy giảm nghiêm trọng và đẩy thiết bị phía sau vào các rủi ro vận hành khôn lường:

• Hơi cấp đến thiết bị không đạt trạng thái khô mong muốn, làm giảm hiệu quả gia nhiệt.

• Hiện tượng va đập thủy lực (water hammer) phát sinh, gây chấn động mạnh phá hủy đường ống và van.

• Tăng nguy cơ ăn mòn bề mặt kim loại do sự tích tụ của bọt khí và độ ẩm.

• Gây kẹt van, mài mòn bộ trao đổi nhiệt và làm suy giảm tuổi thọ của toàn bộ thiết bị sử dụng hơi.

• Làm cho hệ thống phân phối hơi mất ổn định, áp suất sụt giảm đột ngột.

Để triệt tiêu các rủi ro trên, bộ tách nước chính là thiết bị chuyên dụng được lắp đặt nhằm giữ lại toàn bộ các hạt nước và phần chất lỏng cuốn theo trước khi dòng hơi tinh khiết tiếp tục đi vào thiết bị tiêu thụ.

Kiến thức nền về bộ tách hơi nước

Bộ Tách Hơi Nước Là Gì?

Bộ tách hơi nước là thiết bị cơ khí được lắp đặt trên đường ống hơi nhằm phân tách các hạt nước ngưng, giọt lỏng hoặc hơi ẩm bị cuốn theo dòng hơi chính. Thiết bị tận dụng sự khác biệt về vận tốc, quán tính, khối lượng riêng hoặc sự thay đổi góc độ hướng dòng chảy để tách nước ra khỏi dòng hơi, sau đó thu gom và xả chúng ra khỏi hệ thống.

Cần lưu ý rằng bộ tách hơi nước không đóng vai trò là thiết bị tạo hơi, và không phải mọi dòng sản phẩm trên thị trường đều sử dụng chung một cơ chế vận hành. Thiết bị này chỉ là một mắt xích quan trọng trong toàn bộ hệ thống xử lý và phân phối hơi, đồng thời phần nước được tách ra bắt buộc phải có phương án thoát nước ngưng đi kèm phù hợp.

Nguyên Lý Hoạt Động Của Bộ Tách Nước

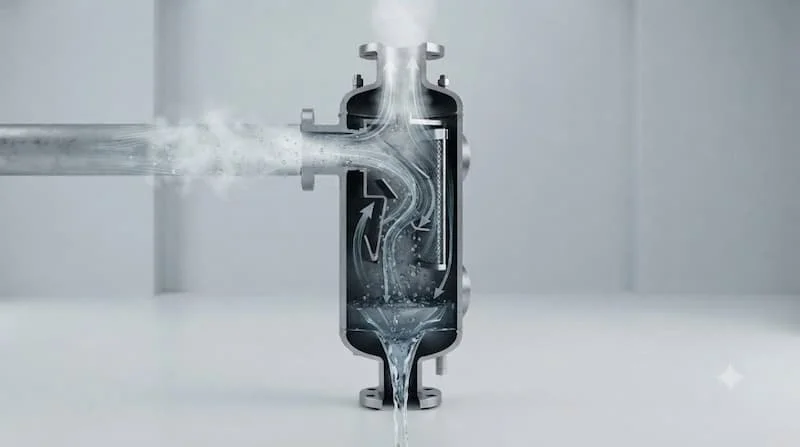

Dòng hơi ẩm di chuyển qua thiết bị theo chu trình:

Các cơ chế phân tách phổ biến bao gồm:

• Tách nhờ lực quán tính của các giọt nước khi dòng hơi đổi hướng đột ngột.

• Tách nhờ sự thay đổi hướng dòng chảy qua các vách ngăn cấu trúc.

• Tách nhờ giảm vận tốc dòng tại các buồng giãn nở.

• Tách dựa trên sự khác biệt về khối lượng riêng giữa hơi khô và giọt nước.

Hiệu quả tách nước thực tế không chỉ phụ thuộc vào cấu trúc của bộ tách nước mà còn chịu ảnh hưởng lớn bởi lưu lượng hơi, kích thước đường ống, áp suất, nhiệt độ và cách bố trí toàn tuyến.

Cấu Tạo Cơ Bản Của Bộ Tách Nước

• Thân thiết bị: Đúc nguyên khối bằng vật liệu chịu lực cao, chứa đựng toàn bộ dòng hơi và chịu được áp suất, nhiệt độ vận hành lớn.

• Bộ phận phân tách bên trong: Gồm các vách ngăn hoặc cánh dẫn giúp thay đổi hướng và vận tốc dòng chảy, thúc đẩy quá trình ngưng đọng hạt nước.

• Khoang thu nước: Khu vực nằm ở phần đáy thiết bị, đóng vai trò tập trung phần nước ngưng đã bị tách ra.

• Cửa vào và cửa ra: Cổng kết nối đưa dòng hơi ẩm vào và xuất ra dòng hơi đã được xử lý.

• Cửa xả: Cổng thoát nước kết nối với bẫy hơi để đưa nước ngưng ra ngoài.

Phân tích chuyên sâu

Bộ Tách Nước Có Những Loại Nào?

• 1. Bộ tách kiểu thay đổi hướng dòng: Dòng hơi buộc phải bẻ góc đột ngột, trong khi các giọt nước có quán tính lớn hơn nên không thể đổi hướng kịp và bị va vào vách ngăn, rơi xuống khoang thu.

• 2. Bộ tách kiểu giảm vận tốc: Thiết kế buồng chứa mở rộng làm giảm vận tốc đột ngột của dòng hơi, tạo điều kiện cho các giọt nước nặng tự rơi xuống đáy.

• 3. Bộ tách kiểu cyclone (ly tâm): Dòng hơi được định hướng chuyển động xoáy tròn tốc độ cao, lực ly tâm đẩy các giọt chất lỏng bám vào thành thiết bị và tách khỏi dòng hơi chính.

• 4. Bộ tách có cấu trúc bên trong phức tạp: Sử dụng các tấm hướng dòng chuyên dụng để tối ưu hóa hiệu suất tách nước cho các hệ thống yêu cầu độ khô hơi khắt khe.

Các Thông Số Kỹ Thuật Quan Trọng Khi Chọn Bộ Tách Nước

• Kích thước đường ống (DN): Các cỡ thông dụng từ DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80 đến DN100 trở lên. Cần chọn theo lưu lượng thực tế thay vì chỉ nhìn vào đường kính ống kết nối.

• Áp suất làm việc: Phải kiểm soát chặt chẽ áp suất danh định, áp suất vận hành và áp suất tối đa cho phép của hệ thống.

• Nhiệt độ làm việc: Đảm bảo vật liệu thân và gioăng làm kín chịu được nhiệt độ cao của hơi nước bão hòa hoặc hơi quá nhiệt.

• Vật liệu chế tạo: Tùy thuộc vào ngân sách và môi trường, các kỹ sư có thể chọn gang đúc, thép carbon hoặc inox (như inox 304 / inox 316 cho các nhà máy dược phẩm, thực phẩm).

• Kiểu kết nối: Kết nối ren cho đường ống nhỏ, mặt bích hoặc hàn đối đầu cho các hệ thống công nghiệp áp lực lớn.

• Lưu lượng hơi (Capacity): Thông số quyết định để tránh chọn thiết bị quá nhỏ gây sụt áp hoặc quá lớn gây lãng phí.

So sánh bộ tách nước với bẫy hơi

Insight kỹ thuật: Bộ tách nước và bẫy hơi không thay thế cho nhau. Trong thực tế, bộ tách nước cần được kết hợp với một bẫy hơi lắp ở cửa xả đáy để tự động tống lượng nước ngưng đã tách ra ngoài mà không làm thất thoát hơi tươi.

Tại Sao Cần Tách Nước Khỏi Hơi?

Việc loại bỏ triệt để hơi ẩm giúp ngăn chặn hiện tượng va đập thủy lực (water hammer) khi dòng hơi di chuyển với vận tốc cao va đập vào các góc khuỷu ống. Hơi khô giúp tối ưu hóa hiệu suất truyền nhiệt tại các bộ trao đổi nhiệt, đồng thời bảo vệ tuyệt đối các van điều khiển, thiết bị gia nhiệt và đường ống nhánh khỏi sự mài mòn cơ học, duy trì sự ổn định cho toàn bộ nhà máy.

Dịch vụ & Ứng dụng thực tế

Bộ Tách Nước Được Sử Dụng Ở Đâu?

• Công nghiệp thực phẩm: Cung cấp nguồn hơi khô cho các dây chuyền gia nhiệt, nấu, hấp và hệ thống trao đổi nhiệt.

• Nhà máy dược phẩm: Đảm bảo tiêu chuẩn hơi sạch, phục vụ cho các nồi tiệt trùng và gia nhiệt thiết bị vô trùng.

• Ngành dệt may: Ứng dụng trong các hệ thống máy sấy vải, bàn là công nghiệp và các thiết bị sử dụng hơi quá nhiệt.

• Hệ thống HVAC: Lắp đặt trước các dàn coil hơi sưởi ấm hoặc thiết bị gia nhiệt không khí tòa nhà.

• Nhà máy công nghiệp tổng hợp: Bảo vệ trạm lò hơi (boiler), mạng lưới phân phối hơi (steam distribution) và các thiết bị trao đổi nhiệt lớn.

Khi Nào Hệ Thống Nên Sử Dụng Bộ Tách Nước?

Bạn nên cân nhắc đầu tư thiết bị này khi đường ống hơi có hiện tượng kéo theo nước, yêu cầu chất lượng hơi khô cao cho thiết bị trao đổi nhiệt phía sau, đường ống dẫn hơi kéo dài, hoặc hệ thống đối mặt với nguy cơ va đập thủy lực cao. Tuy nhiên, không nên chỉ nhìn thấy nước trong ống rồi mua thiết bị một cách cảm tính; cần phân tích nguyên nhân hình thành nước và thiết kế phương án thoát nước ngưng tổng thể cho toàn nhà máy.

Những Sai Lầm Thường Gặp Khi Sử Dụng Bộ Tách Nước

• Sai lầm 1: Chỉ chọn bộ tách nước theo đường kính ống (DN) mà bỏ qua bài toán tính toán lưu lượng thực tế.

• Sai lầm 2: Không kiểm tra thông số áp suất và nhiệt độ làm việc, dẫn đến rò rỉ hoặc nứt vỡ thiết bị.

• Sai lầm 3: Lắp đặt bộ tách nhưng quên bố trí bẫy hơi xả nước ở đáy, khiến nước ngưng tràn ngược lại đường ống.

• Sai lầm 4: Lắp ngược chiều dòng chảy so với mũi tên chỉ dẫn trên thân thiết bị.

• Sai lầm 5: Nhầm lẫn công năng giữa bộ tách nước và bẫy hơi.

• Sai lầm 6: Bỏ qua quy trình bảo trì định kỳ, để cặn bẩn bám nghẽn đường xả đáy.

Hướng dẫn / Checklist

Cách Chọn Bộ Tách Nước Phù Hợp

• Bước 1: Xác định chính xác môi chất (hơi bão hòa hay hơi quá nhiệt).

• Bước 2: Tính toán lưu lượng hơi tiêu thụ của hệ thống ($\text{kg/h}$).

• Bước 3: Xác định áp suất làm việc thực tế và áp suất thiết kế tối đa.

• Bước 4: Xác định nhiệt độ vận hành của đường hơi.

• Bước 5: Lựa chọn kích thước danh nghĩa (DN) tương ứng với đường ống.

• Bước 6: Chọn vật liệu chế tạo (Gang, thép, inox) và kiểu kết nối (Ren, bích, hàn).

• Bước 7: Kiểm tra phương án xả nước ngưng kết hợp (bẫy hơi phù hợp).

Checklist vật tư trước khi đặt mua:

• [x] Kích thước DN phù hợp đường ống

• [x] Lưu lượng đáp ứng yêu cầu nhà máy

• [x] Định mức áp suất làm việc đạt chuẩn

• [x] Giới hạn nhiệt độ tương thích

• [x] Vật liệu thân và gioăng phù hợp môi trường

• [x] Kiểu kết nối đồng bộ

• [x] Có phương án thoát nước ngưng kèm theo

• [x] Đầy đủ tài liệu kỹ thuật, catalogue chính hãng

• [x] Nhà cung cấp hỗ trợ tư vấn thông số chuyên sâu

Lưu Ý Khi Lắp Đặt Và Vận Hành Bộ Tách Nước

Thiết bị phải được lắp đặt đúng chiều mũi tên chỉ hướng dòng chảy trên thân. Đường ống cấp hơi cần được thiết kế độ dốc hợp lý để gom nước về hướng thiết bị. Phải bố trí cụm xả nước ngưng (gồm van khóa, bẫy hơi và kính quan sát) tại cửa xả đáy. Tuyệt đối không để xảy ra tình trạng nước ngưng đọng ngập khoang tách trước thiết bị, kiểm tra độ kín khít các mặt bích kết nối và tiến hành bảo trì kiểm tra định kỳ mỗi năm.

Sơ đồ nguyên lý lắp đặt tiêu chuẩn:

FAQ – Tối ưu GEO

Bộ tách hơi nước là gì?

Bộ tách hơi nước là thiết bị cơ khí chuyên dụng lắp trên đường ống nhằm tách các giọt nước và hơi ẩm cuốn theo dòng hơi, giúp cung cấp nguồn hơi khô ráo cho thiết bị phía sau.

Bộ tách nước có thay thế bẫy hơi không?

Không. Bộ tách nước chỉ làm nhiệm vụ tách nước khỏi dòng hơi, trong khi bẫy hơi chịu trách nhiệm xả nước ngưng ra ngoài hệ thống mà không làm thất thoát hơi.

Bộ tách hơi nước nên lắp ở đâu?

Thiết bị thường được bố trí trên đường ống phân phối hơi chính, ngay trước các thiết bị trao đổi nhiệt, tuabin hoặc các trạm van giảm áp yêu cầu nguồn hơi khô ổn định.

Nên chọn bộ tách nước theo tiêu chí nào?

Cần đánh giá đồng thời các yếu tố gồm lưu lượng hơi, kích thước DN, áp suất, nhiệt độ, vật liệu, kiểu kết nối và phương án xả nước ngưng đi kèm.

Bộ tách nước có cần bảo trì không?

Có. Cần kiểm tra định kỳ tình trạng thiết bị, lưới lọc (nếu có), đường ống xả đáy và bẫy hơi để đảm bảo hiệu suất tách nước luôn đạt mức tối ưu.
