Lọc chữ Y inox 304 là gì?

Lọc chữ Y inox 304 là gì? Trong mọi hệ thống đường ống công nghiệp hay dân dụng, dòng lưu chất vận hành hiếm khi đạt độ tinh khiết tuyệt đối. Theo thời gian, cặn bẩn, rỉ sét bong tróc từ thành ống, mạt kim loại hoặc các tạp chất rắn vô tình trôi theo dòng chảy. Nếu những hạt vật chất này di chuyển trực tiếp đến các thiết bị tinh vi phía sau như máy bơm, van điều khiển, đồng hồ đo lưu lượng hay bộ trao đổi nhiệt, hậu quả để lại là sự cố kẹt van, mài mòn cánh bơm và làm sụt giảm nghiêm trọng hiệu suất toàn hệ thống.

Để giải quyết triệt để bài toán này, lọc chữ Y lnox 304 được lắp đặt như một chốt chặn cơ học đầu nguồn, giữ lại toàn bộ tạp chất trước khi chúng kịp gây hại cho thiết bị. Nhờ ưu điểm vượt trội về độ bền và khả năng kháng hóa chất, dòng sản phẩm này trở thành lựa chọn ưu tiên hàng đầu của các kỹ sư cơ điện.

Nhưng cấu tạo thực tế của thiết bị này ra sao? Lưới lọc bên trong hoạt động theo cơ chế nào? Khi nào nên ưu tiên dùng vật liệu inox 304 thay vì các dòng kim loại khác? Việc lựa chọn đường kính danh nghĩa (DN) và kích thước mắt lưới (mesh) cần tuân thủ nguyên tắc gì? Tất cả sẽ được phân tích chi tiết ngay sau đây.

Kiến thức nền

Lọc chữ Y inox 304 là gì?

Lọc chữ Y inox 304 là thiết bị cơ khí chuyên dụng dùng để loại bỏ các tạp chất và cặn rắn ra khỏi dòng lưu chất nhờ vào một lưới lọc dạng đan gắn bên trong thân. Thiết bị này sở hữu tên gọi đặc trưng nhờ thiết kế phần nhánh chữ Y nghiêng so với trục dòng chảy chính. Toàn bộ phần thân được chế tạo từ vật liệu thép không gỉ inox 304 cao cấp, đảm bảo khả năng chống oxy hóa và chịu lực tối ưu.

Vị trí lắp đặt phổ biến của lọc chữ Y lnox 304 thường nằm ở đầu nguồn, ngay trước các thiết bị nhạy cảm như máy bơm, van giảm áp hoặc van điện từ trên tuyến ống. Chức năng cốt lõi của phụ kiện này là giữ lại cặn bẩn, rác thô để bảo vệ hệ thống luôn vận hành thông suốt.

Tùy theo quy mô đường ống và yêu cầu áp lực, thiết bị hỗ trợ nhiều kiểu kết nối linh hoạt như kết nối ren cho hệ thống nhỏ, kết nối mặt bích cho các đường ống công nghiệp cỡ lớn hoặc kiểu kết nối hàn chuyên dụng. Các thuật ngữ kỹ thuật như lọc Y inox 304 hay strainer inox 304 đều chỉ chung dòng sản phẩm thiết yếu này.

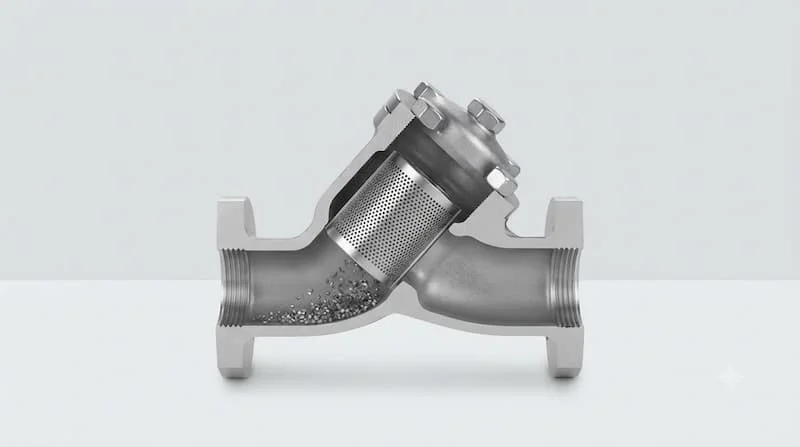

Cấu tạo của lọc chữ Y lnox 304 gồm những bộ phận nào?

• Thân lọc: Sở hữu hình dáng chữ Y đặc trưng, đúc nguyên khối bằng inox 304 chịu áp lực cao, có nhiệm vụ định hình không gian dòng chảy và chống ăn mòn hiệu quả.

• Lưới lọc: Bộ phận cốt lõi trực tiếp giữ lại cặn bẩn, được thiết kế dạng đan hoặc đục lỗ, có thể tháo rời linh hoạt để vệ sinh định kỳ.

• Nắp lọc: Nằm ở phần nhánh nghiêng của chữ Y, cho phép kỹ thuật viên dễ dàng tháo mở để tiếp cận lưới lọc bên trong khi cần bảo trì.

• Gioăng làm kín: Đảm bảo độ kín khít tuyệt đối giữa nắp lọc và thân lọc, ngăn ngừa hoàn toàn tình trạng rò rỉ lưu chất ra môi trường bên ngoài.

• Kết nối đường ống: Thiết kế dạng ren trong/ngoài hoặc mặt bích tiêu chuẩn, đòi hỏi phải tương thích tuyệt đối với quy cách của hệ thống đường ống thực tế.

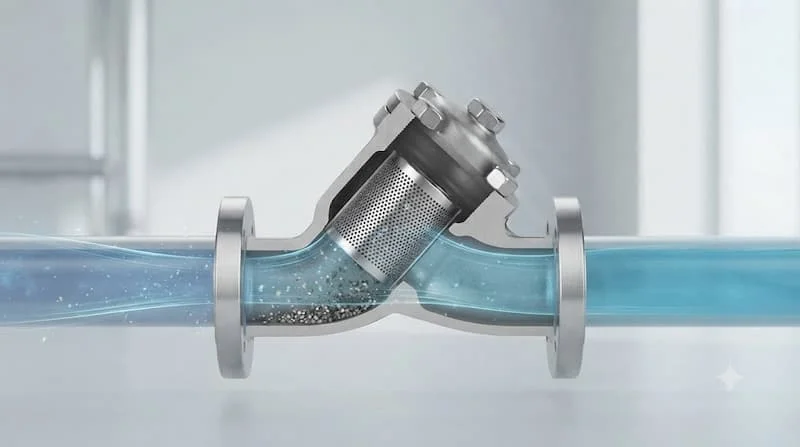

Nguyên lý hoạt động của lọc chữ Y lnox 304

Khi hệ thống vận hành, dòng lưu chất di chuyển theo cơ chế:

Dòng lưu chất đi vào khoang lọc, phần dung dịch sạch tiếp tục đi xuyên qua các khe hở của lưới lọc để tiếp tục hành trình. Trong khi đó, các hạt cặn bẩn, rỉ sét có kích thước lớn hơn kích thước mắt lưới sẽ bị giữ lại và rơi vào phần bầu chứa hình chữ Y nằm ở phía dưới.

Tại sao thiết bị lại có hình dáng chữ Y thay vì làm thẳng? Thiết kế nhánh nghiêng này tạo ra một khoang chứa cặn tối ưu, đồng thời giúp dòng chảy thay đổi hướng mượt mà, giảm thiểu tổn thất áp suất và tạo sự thuận tiện tối đa khi kỹ thuật viên tháo nắp để rút lưới ra vệ sinh mà không cần tháo rời toàn bộ van khỏi tuyến ống.

Phân tích chuyên sâu

Lọc chữ Y lnox 304 có những loại nào?

Thị trường hiện nay chia dòng sản phẩm này thành các nhóm chính dựa trên phương thức kết nối để phù hợp với từng đặc thù kỹ thuật của công trình:

• Lọc chữ Y lnox 304 nối ren: Thiết kế chuyên dụng cho các đường ống có kích thước nhỏ và vừa. Kiểu kết nối này mang lại sự thuận tiện, nhanh chóng trong quá trình thi công và lắp đặt tại các hệ thống dân dụng hoặc thương mại.

• Lọc chữ Y lnox 304 mặt bích: Sử dụng tiêu chuẩn mặt bích kết nối chắc chắn, chịu được áp lực cao, là lựa chọn không thể thiếu cho các nhà máy công nghiệp, hệ thống xử lý nước lớn, giúp việc tháo lắp bảo trì trên các đường kính ống lớn trở nên khả thi.

Việc phân loại theo kích thước danh nghĩa (DN) như các dải tiêu chuẩn từ DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100 trở lên cần được đối chiếu trực tiếp theo catalogue kỹ thuật của nhà sản xuất tương ứng với từng model cụ thể, tuyệt đối không áp đặt cảm tính.

Thông số kỹ thuật lọc chữ Y lnox 304 cần quan tâm

Lưu ý quan trọng: Các kỹ sư không nên tự áp đặt mức áp suất hay nhiệt độ làm việc cố định nếu chưa kiểm tra bảng thông số kỹ thuật chính thức từ nhà sản xuất cho từng model cụ thể.

Vì sao nên chọn lọc chữ Y lnox 304?

Sự phổ biến của lọc chữ Y lnox 304 đến từ các ưu điểm kỹ thuật vượt trội: khả năng chống ăn mòn tốt hơn hẳn các dòng thép carbon thông thường, bề mặt sáng bóng dễ dàng vệ sinh, độ bền cơ học cao dưới tác động của áp lực dòng chảy. Phụ kiện này đáp ứng hoàn hảo yêu cầu của đa dạng hệ thống chất lỏng từ dân dụng đến công nghiệp.

Tuy nhiên, cần có cái nhìn khách quan: inox 304 không phải là "vật liệu vạn năng". Trong các môi trường chứa hàm lượng ion chloride cao (như nước biển, hóa chất muối đậm đặc), inox 304 vẫn có nguy cơ bị rỗ bề mặt. Khi đó, các kỹ sư cần cân nhắc chuyển sang sử dụng inox 316 để đảm bảo tuổi thọ công trình.

Lọc chữ Y inox 304 khác gì lọc chữ Y inox 316?

Việc lựa chọn phụ kiện cần dựa trên bài toán kinh tế kết hợp điều kiện vận hành thực tế, không nên mặc định inox 316 luôn là sự thay thế bắt buộc cho mọi hệ thống.

Lọc chữ Y lnox 304 và lọc chữ Y gang khác nhau như thế nào?

So với dòng lọc chữ Y bằng gang đúc truyền thống, phiên bản inox 304 sở hữu trọng lượng nhẹ hơn, khả năng chống ăn mòn hóa học vượt trội và không bị bong tróc lớp sơn phủ gây ô nhiễm nguồn nước sạch. Trong khi lọc gang phù hợp với các hệ thống nước thô hoặc PCCC quy mô lớn nhờ lợi thế chi phí, thì lọc inox 304 chiếm ưu thế tuyệt đối trong các yêu cầu về vệ sinh, tuổi thọ và môi trường ẩm ướt.

Kích thước và mesh của lọc chữ Y lnox 304 chọn như thế nào?

Việc lựa chọn đường kính danh nghĩa (DN) phải căn cứ vào đường kính thực tế của tuyến ống, lưu lượng dòng chảy và vận tốc tối ưu, tuyệt đối không chọn cảm tính bằng cách nhìn kích thước bên ngoài.

Bên cạnh đó, việc lựa chọn thông số mesh (số lỗ trên mỗi inch vuông) đòi hỏi sự tính toán cẩn trọng:

• Mesh nhỏ (mắt lưới dày): Khả năng giữ lại các hạt cặn kích thước siêu nhỏ rất tốt, nhưng bù lại sẽ làm tăng đáng kể tổn thất áp suất (trở lực dòng chảy) qua thiết bị.

• Mesh lớn (mắt lưới thưa): Đảm bảo lưu lượng dòng chảy lưu thông thuận lợi, nhưng khả năng lọc sạch cặn mịn sẽ bị hạn chế.

Ứng dụng thực tế

Lọc chữ Y inox 304 được sử dụng ở đâu?

• Hệ thống cấp nước sạch: Lắp đặt tại các trạm bơm, mạng lưới phân phối nước tòa nhà để bảo vệ van và đồng hồ nước khỏi cặn bẩn.

• Hệ thống máy bơm: Bố trí ngay cửa hút hoặc cửa xả nhằm ngăn chặn mạt kim loại và rác vô tình lọt vào buồng cánh bơm.

• Hệ thống HVAC: Bảo vệ các van điều khiển tự động, chiller và đường ống nước lạnh khỏi cặn bám gây kẹt.

• Hệ thống công nghiệp: Góp mặt trong các dây chuyền sản xuất thực phẩm, dược phẩm và hóa chất nhẹ yêu cầu độ tinh khiết cao.

• Hệ thống xử lý nước: Đóng vai trò lọc thô bảo vệ các cột lọc tinh, màng lọc phía sau. Lưu ý rằng thiết bị này không thể thay thế các hệ thống xử lý nước chuyên sâu.

Những sai lầm thường gặp khi sử dụng lọc chữ Y lnox 304

• Sai lầm 1: Lựa chọn sai kích thước DN khiến phụ kiện không thể kết nối hoặc gây thắt cổ chai dòng chảy.

• Sai lầm 2: Chọn mesh quá nhỏ cho nguồn nước nhiều cặn khiến thiết bị bị nghẹt liên tục, sụt áp nghiêm trọng.

• Sai lầm 3: Bỏ qua lịch bảo trì, không vệ sinh lưới lọc định kỳ làm tắc nghẽn hoàn toàn đường ống.

• Sai lầm 4: Lắp ngược chiều dòng chảy (quên quan sát mũi tên chỉ hướng trên thân lọc).

• Sai lầm 5: Tái sử dụng gioăng cũ rách khi bảo trì, dẫn đến hiện tượng rò rỉ lưu chất.

• Sai lầm 6: Chọn vật liệu inox 304 cho môi trường hóa chất ăn mòn nặng chứa chloride.

• Sai lầm 7: Chỉ chăm chăm nhìn vào giá thành mà bỏ qua các thông số kỹ thuật cốt lõi của hệ thống.

Hướng dẫn / Checklist

Cách chọn lọc chữ Y inox 304 phù hợp với hệ thống

• Bước 1: Xác định loại lưu chất: Nước, dầu, hóa chất hay dung dịch đặc thù.

• Bước 2: Xác định kích thước đường ống: Tra cứu chính xác thông số DN của tuyến ống.

• Bước 3: Chọn kiểu kết nối: Quyết định kết nối ren hay mặt bích.

• Bước 4: Xác định yêu cầu lọc: Tính toán số Mesh dựa trên kích thước hạt cặn cần giữ lại.

• Bước 5: Kiểm tra áp suất: Đối chiếu áp suất làm việc tối đa của hệ thống với định mức của thiết bị.

• Bước 6: Kiểm tra nhiệt độ: Đảm bảo giới hạn nhiệt độ của lưu chất nằm trong ngưỡng chịu đựng của vật liệu và gioăng.

• Bước 7: Xem xét không gian bảo trì: Ưu tiên vị trí lắp đặt đủ khoảng không để tháo nắp rút lưới lọc thuận tiện.

Hướng dẫn lắp đặt và vệ sinh lọc chữ Y inox 304

Khi lắp đặt

• Kiểm tra tổng quan thân lọc và lưới bên trong trước khi đưa vào thi công.

• Xác định chính xác chiều mũi tên đúc nổi trên thân khớp với hướng di chuyển của dòng chảy.

• Căn chỉnh đường ống thẳng hàng, tuyệt đối không ép lệch tâm tạo ứng suất cơ học lên thân lọc.

• Siết các mối nối ren hoặc bulông mặt bích đúng lực kỹ thuật.

• Chạy thử hệ thống và kiểm tra kỹ độ kín khít tại các điểm tiếp xúc.

Khi vệ sinh định kỳ

• Ngắt hoàn toàn hệ thống và cô lập đoạn đường ống chứa thiết bị.

• Xả hết áp suất tồn đọng bên trong để đảm bảo an toàn tuyệt đối.

• Tháo rời nắp lọc ở nhánh chữ Y.

• Rút lưới lọc ra ngoài và tiến hành làm sạch cặn bẩn, mạt rỉ sét.

• Kiểm tra toàn diện tình trạng lưới và lớp gioăng làm kín (thay mới nếu bị biến dạng).

• Lắp ráp lại các chi tiết đúng vị trí ban đầu và siết chặt nắp.

• Khởi động lại hệ thống và kiểm tra rò rỉ.

Khi nào cần vệ sinh hoặc thay lưới lọc?

Các dấu hiệu cảnh báo bao gồm: lưu lượng nước đầu ra giảm sút rõ rệt, áp suất đo được trước và sau lọc chênh lệch tăng cao, các thiết bị vận hành phía sau bị giảm hiệu suất, hoặc qua kiểm tra trực quan thấy lưới lọc đã bám đầy cặn bẩn và xuất hiện dấu hiệu ăn mòn, rách lưới. Cần lưu ý rằng không có công thức cố định nào quy định thời gian vệ sinh; chu kỳ này phụ thuộc hoàn toàn vào độ sạch thực tế của nguồn lưu chất và lượng cặn phát sinh trong quá trình vận hành.

Câu hỏi thường gặp về lọc chữ Y inox 304

Lọc chữ Y inox 304 dùng để làm gì?

Thiết bị dùng để giữ lại các tạp chất và cặn rắn có kích thước lớn hơn mắt lưới trong dòng lưu chất, giúp bảo vệ an toàn cho các thiết bị phía sau như máy bơm và van công nghiệp.

Lọc chữ Y inox 304 có lọc được cặn nhỏ không?

Có, hiệu quả lọc cặn nhỏ phụ thuộc hoàn toàn vào số Mesh của lưới lọc, tuy nhiên mesh càng dày thì tổn thất áp suất qua thiết bị càng lớn.

Nên chọn lọc chữ Y inox 304 hay inox 316?

Tùy thuộc vào môi trường vận hành; inox 316 là lựa chọn bắt buộc khi hệ thống yêu cầu khả năng chống ăn mòn cao hoặc tiếp xúc với môi trường chứa chloride.

Lọc chữ Y inox 304 có cần vệ sinh định kỳ không?

Có, do lưới lọc làm nhiệm vụ giữ lại cặn bẩn liên tục nên cần được kiểm tra và làm sạch định kỳ theo thực tế vận hành để tránh nghẽn tắc dòng chảy.

Lọc chữ Y inox 304 có những kiểu kết nối nào?

Các kiểu kết nối phổ biến nhất trên thị trường hiện nay là kết nối ren và kết nối mặt bích, tùy thuộc vào quy mô kích thước đường ống.

Kết luận

Một mạng lưới đường ống hoạt động ổn định, bền bỉ và hạn chế tối đa sự cố hỏng hóc thiết bị đòi hỏi sự góp mặt của các giải pháp lọc cơ học chuẩn xác. Lọc chữ Y inox 304 với kết cấu tối ưu, vật liệu bền bỉ và khả năng kháng ăn mòn tốt chính là thiết bị bảo vệ đắc lực cho toàn bộ hệ thống cơ điện. Việc nắm vững các thông số kỹ thuật về kích thước DN, kiểu kết nối, lựa chọn số Mesh phù hợp và duy trì lịch vệ sinh định kỳ sẽ giúp tối ưu hóa hiệu suất vận hành lâu dài.

Nếu bạn đang băn khoăn trong việc lựa chọn quy cách DN phù hợp, cân nhắc giữa kết nối ren hay mặt bích, hoặc cần tư vấn chọn thông số lưới lọc tối ưu cho dự án của mình, hãy cung cấp ngay thông số đường kính ống, đặc tính lưu chất và điều kiện vận hành thực tế để nhận được giải pháp kỹ thuật chính xác nhất.
