Khớp nối ống mềm là gì?

Khớp nối ống mềm là gì? Hãy tưởng tượng một hệ thống máy bơm công suất lớn đang vận hành hết công suất, kết nối trực tiếp với mạng lưới đường ống cứng cáp. Ngay tại điểm tiếp xúc ấy, từng nhịp đập của động cơ tạo ra các rung động liên tục, truyền dọc theo thân ống. Cùng lúc đó, sự thay đổi nhiệt độ đột ngột của dòng lưu chất khiến vật liệu đường ống co giãn, tạo ra những chuyển vị cơ học không thể tránh khỏi.

Nếu toàn bộ hệ thống sử dụng các mối nối hoàn toàn cứng, những xung lực và độ lệch này sẽ tích tụ, dồn nén trực tiếp lên mặt bích, chân máy bơm và các điểm hàn. Hậu quả là bu-lông lỏng lẻo, đường ống nứt gãy, thậm chí thiết bị nhanh chóng sụt giảm tuổi thọ.

Chính tại điểm giao thoa trọng yếu này, khớp nối mềm xuất hiện như một giải pháp kỹ thuật bắt buộc. Đây không đơn thuần là một phụ kiện nối ống thông thường, mà còn đóng vai trò là "vùng đệm" chiến lược, hỗ trợ hấp thụ phần lớn rung động và chuyển vị, từ đó bảo vệ toàn vẹn cho cả hệ thống đường ống và thiết bị đầu cuối.

Kiến thức nền về khớp nối ống mềm

Khớp nối ống mềm là gì?

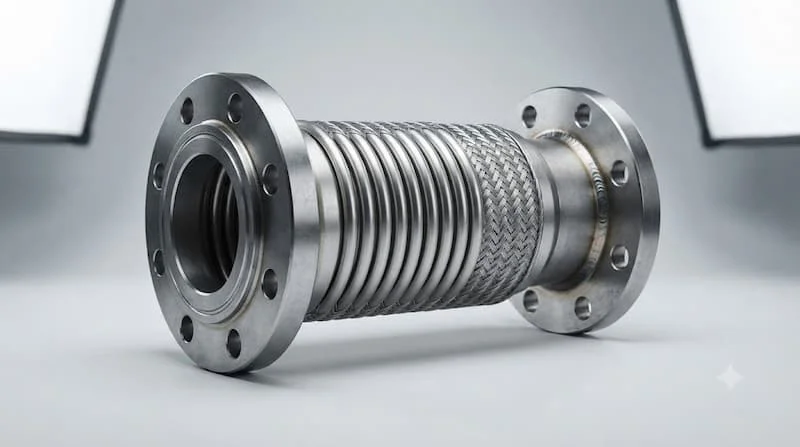

Khớp nối ống mềm là phụ kiện cơ khí chuyên dụng dùng để kết nối hai đoạn đường ống hoặc liên kết đường ống với các thiết bị như máy bơm, van công nghiệp, máy nén khí. Chức năng cốt lõi của phụ kiện này là cho phép hệ thống hấp thụ một phần rung động, chuyển vị lệch tâm và sai lệch nhỏ phát sinh trong quá trình vận hành thực tế.

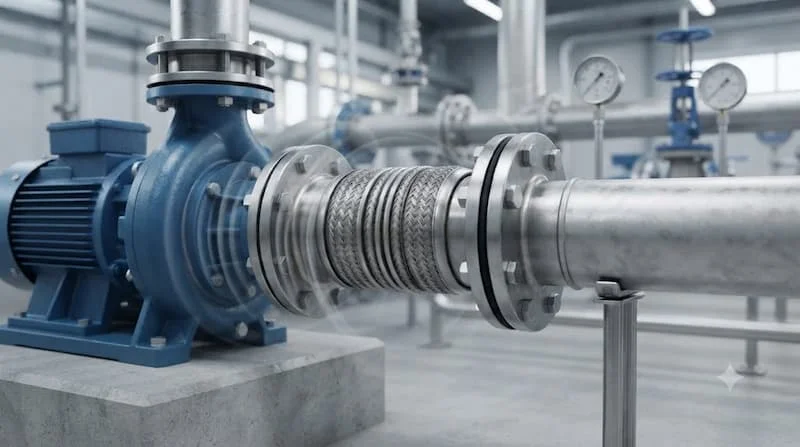

Trong sơ đồ thiết kế kỹ thuật, vị trí lắp đặt phổ biến nhất của linh kiện này nằm ngay ngõ ra và ngõ vào của các cụm máy bơm, hệ thống điều hòa không khí (HVAC) hay các tuyến ống công nghệ dài chịu nhiệt độ biến thiên. Vai trò kết nối của chúng không chỉ dừng lại ở việc dẫn dòng lưu chất mà còn tạo ra sự linh hoạt về mặt cơ học.

Khả năng giảm rung giúp triệt tiêu sóng chấn động lan truyền, trong khi khả năng bù sai lệch giúp giải quyết bài toán dung sai khi lắp đặt thực tế trên công trường. Tuy nhiên, cần lưu ý rằng không phải mọi loại khớp nối mềm đều có cùng thông số kỹ thuật; mức độ bù chuyển vị và khả năng chịu tải hoàn toàn phụ thuộc vào vật liệu cấu thành và thiết kế kết cấu của từng dòng sản phẩm cụ thể.

Cấu tạo và nguyên lý hoạt động của khớp nối mềm

Xét về mặt kết cấu kỹ thuật, một sản phẩm tiêu chuẩn được cấu thành từ các bộ phận chính sau:

• Thân khớp nối: Đảm nhận vai trò chịu áp lực chính và quyết định độ linh hoạt của toàn bộ phụ kiện.

• Đoạn đàn hồi / Phần ống mềm: Thường làm từ cao su tổng hợp hoặc ống inox dập sóng, chịu trách nhiệm chính trong việc co giãn và hấp thụ chấn động.

• Đầu kết nối: Có thể là mặt bích thép/inox hoặc đầu ren trong/ngoài tùy thuộc vào quy mô đường ống.

• Gioăng làm kín: Đảm bảo độ kín khít tuyệt đối, ngăn ngừa rò rỉ lưu chất ở các điểm tiếp xúc.

• Bulông, đai ốc: Hệ thống siết chặt cố định đối với các dòng kết nối mặt bích.

Nguyên lý hoạt động của phụ kiện này dựa trên cơ chế truyền dẫn qua vùng trung gian:

Khi dòng lưu chất chuyển động hoặc thiết bị gây ra xung lực, phần thân đàn hồi của khớp sẽ co bóp hoặc uốn nhẹ để triệt tiêu năng lượng dư thừa. Dù vậy, các kỹ sư cần phân biệt rõ giới hạn của từng thông số: khả năng chịu áp suất cao khác với khả năng bù lệch tâm, và khả năng hấp thụ rung động không đồng nghĩa với việc sản phẩm có thể chịu được sự giãn nở nhiệt độ cực lớn nếu không đúng chủng loại thiết kế.

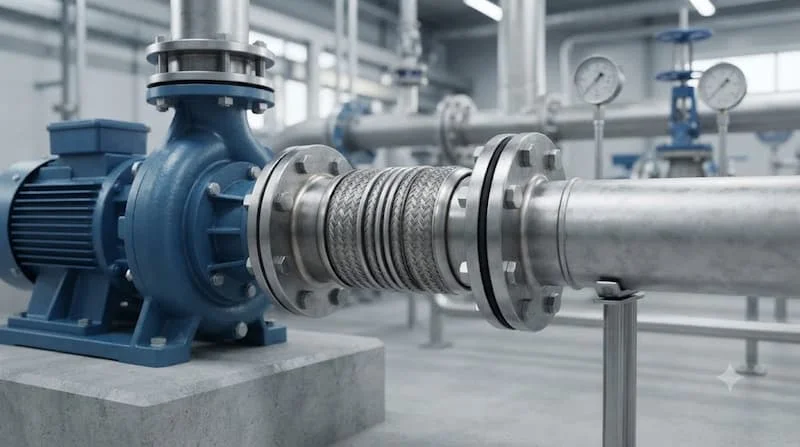

Phân tích chuyên sâu

Khớp nối mềm có những loại nào?

Thị trường hiện nay phân loại các dòng sản phẩm này dựa trên vật liệu chế tạo và kiểu dáng kết cấu để phù hợp với từng môi trường vận hành riêng biệt.

1. Khớp nối mềm cao su

Sản phẩm sở hữu phần thân làm bằng các loại cao su tổng hợp đàn hồi cao như EPDM hoặc NBR. Ưu điểm nổi bật là khả năng giảm rung chấn cực kỳ hiệu quả, thường xuất hiện trong các hệ thống cấp thoát nước đô thị, tòa nhà thương mại (HVAC) và trạm bơm nước sạch. Việc lựa chọn đúng chủng loại cao su tương thích với nhiệt độ và hóa chất của dòng chảy là yếu tố quyết định độ bền.

2. Khớp nối mềm inox

Được chế tạo từ thép không gỉ (Inox 304 hoặc Inox 316), dòng sản phẩm này mang lại khả năng chống ăn mòn vượt trội, chịu được nhiệt độ và áp suất cao. Chúng là lựa chọn tiêu chuẩn cho các hệ thống đường ống dẫn hóa chất, nước nóng công nghiệp, thực phẩm hoặc dược phẩm yêu cầu tiêu chuẩn vệ sinh khắt khe.

3. Khớp nối mềm inox bọc lưới

Kết cấu bên trong là ống inox dập sóng linh hoạt, bên ngoài được bọc một hoặc nhiều lớp lưới đan bằng sợi inox. Lớp lưới này giúp gia cố khả năng chịu áp suất cực lớn, ngăn chặn tình trạng phồng rộp hoặc biến dạng thân ống dưới tác động của áp lực dòng chảy cao.

4. Khớp nối mềm mặt bích

Sử dụng hai đầu kết nối dạng mặt bích tiêu chuẩn (DIN, JIS, ANSI), cho phép thao tác tháo lắp, bảo trì hoặc thay thế diễn ra cực kỳ nhanh chóng. Dòng này phù hợp với các đường ống có kích thước từ trung bình đến lớn (từ DN50 trở lên).

5. Khớp nối mềm ren

Hai đầu kết nối được tiện ren trong hoặc ren ngoài, thiết kế chuyên dụng cho các hệ thống đường ống kích thước nhỏ (thường từ DN15 đến DN50). Khi lắp đặt, thợ kỹ thuật cần kiểm tra chuẩn xác bước ren để tránh tình trạng chờn ren hoặc rò rỉ áp lực.

Thông số kỹ thuật cần quan tâm khi chọn khớp nối mềm

Việc nắm vững các thông số kỹ thuật cốt lõi giúp kỹ sư cơ điện lựa chọn đúng thiết bị, tối ưu chi phí và đảm bảo an toàn vận hành.

• Kích thước đường ống (DN): Hệ thống đường ống công nghiệp thường sử dụng các dải kích thước phổ biến từ DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100 trở lên. Lưu ý không nhầm lẫn giữa đường kính ngoài thực tế của ống và quy cách đường kính danh định DN.

• Vật liệu chế tạo: Tùy thuộc vào đặc tính lưu chất để chọn cao su (EPDM, NBR) hay kim loại chuyên dụng (Inox 304, Inox 316, thép carbon).

• Áp suất và nhiệt độ làm việc: Cần đối chiếu kỹ lưỡng giữa áp suất danh định (PN), áp suất làm việc tối đa của hệ thống và ngưỡng nhiệt độ giới hạn mà phụ kiện có thể chịu đựng được trong thời gian dài.

• Môi trường sử dụng: Xác định rõ lưu chất bên trong là nước sạch, nước nóng, dầu, khí nén hay hóa chất có tính ăn mòn mạnh để chọn đúng dòng sản phẩm tương thích.

• Kiểu kết nối: Lựa chọn dạng ren trong, ren ngoài, mặt bích tiêu chuẩn hay đầu kẹp clamp tùy theo thiết kế sẵn có của tuyến ống.

• Chiều dài lắp đặt: Khoảng cách giữa hai đầu ống chờ sẵn phải khớp với chiều dài tự do của phụ kiện, ảnh hưởng trực tiếp đến biên độ co giãn và không gian bảo trì sau này.

Khớp nối mềm khác gì so với khớp nối cứng?

Để hiểu rõ hơn về mặt kỹ thuật, bảng so sánh dưới đây phân định chi tiết sự khác biệt giữa hai giải pháp kết nối đường ống phổ biến:

Bản chất của sự khác biệt này nằm ở cấu trúc vật lý: khớp nối mềm sở hữu lớp đệm đàn hồi hoặc cấu trúc dập nếp linh hoạt cho phép triệt tiêu cơ năng. Trong khi đó, kết nối cứng tạo ra khối liên kết liền mạch, truyền tải toàn bộ lực cơ học từ thiết bị này sang thiết bị khác. Cần ghi nhớ một nguyên tắc quan trọng: phụ kiện này ra đời để hỗ trợ xử lý rung động, tuyệt đối không dùng nó như một giải pháp cứu cánh cho việc căn chỉnh sai kỹ thuật khi thi công đường ống.

Vì sao nên sử dụng khớp nối mềm cho hệ thống bơm?

Máy bơm nước, máy bơm phòng cháy chữa cháy (PCCC) hay các cỗ máy chiller trong hệ thống HVAC luôn là nguồn phát sinh rung động lớn nhất trong các tòa nhà và nhà máy. Khi roto quay lệch tâm nhẹ hoặc dòng nước tạo áp lực va đập, các rung động cơ học sẽ lan truyền dọc theo thành ống kim loại.

Nếu không được cô lập kịp thời, năng lượng rung này sẽ làm lỏng bu-lông, gây mỏi vật liệu tại các mối hàn và tạo ra tiếng ồn khó chịu lan truyền khắp công trình. Việc tích hợp khớp nối mềm ngay sát các cửa hút và cửa xả của máy bơm giúp cô lập phần lớn các xung lực này trong một phạm vi giới hạn. Đồng thời, thiết bị còn hỗ trợ tháo lắp dễ dàng khi cần bảo dưỡng, thay thế van hoặc bảo trì định kỳ cụm bơm mà không cần cắt phá toàn bộ đường ống.

Ứng dụng thực tế

Khớp nối mềm được sử dụng ở đâu?

• Hệ thống cấp thoát nước: Lắp đặt tại các trạm bơm cấp nước sạch sinh hoạt, nhà máy xử lý nước thải công nghiệp và các tuyến ống trục chính chịu áp lực cao.

• Hệ thống PCCC: Bố trí quanh cụm bơm chữa cháy chính và các nhánh ống cứu hỏa trọng yếu để triệt tiêu lực giật khi hệ thống bơm áp lực cao đột ngột khởi động.

• Hệ thống HVAC: Kết nối trực tiếp với máy bơm nước lạnh, các cụm máy làm lạnh nước (Chiller) và đường ống phân phối tổng trong các tòa nhà cao tầng.

• Nhà máy công nghiệp: Góp mặt trong các dây chuyền công nghệ hóa chất, nhà máy thực phẩm, dệt nhuộm và các hệ thống máy nén khí công suất lớn.

• Khu vực có nguy cơ chuyển vị nhiệt: Các tuyến ống dài đi ngoài trời hoặc qua các khe lún công trình, nơi sự giãn nở vì nhiệt diễn ra thường xuyên theo chu kỳ ngày đêm.

Những sai lầm thường gặp khi lắp khớp nối ống mềm

• Sai lầm 1: Chọn sai kích thước: Sử dụng sai thông số DN so với đường ống thực tế dẫn đến tình trạng rò rỉ hoặc không thể lắp vừa mặt bích.

• Sai lầm 2: Không kiểm tra áp suất làm việc: Chọn sản phẩm có kích thước khớp nhưng giới hạn áp suất (PN) thấp hơn áp suất thực tế của hệ thống, gây nổ hoặc rách thân ống.

• Sai lầm 3: Bỏ qua yếu tố tương thích vật liệu: Sử dụng gioăng hoặc chất liệu thân không chịu được hóa chất hoặc nhiệt độ của dòng lưu chất dẫn đến ăn mòn nhanh chóng.

• Sai lầm 4: Ép phụ kiện chịu tải trọng đường ống: Lạm dụng khớp nối mềm để gánh trọng lượng của cả tuyến ống thay vì lắp đặt hệ thống giá đỡ (hanger/support) đúng tiêu chuẩn kỹ thuật.

• Sai lầm 5: Lắp đặt vượt quá giới hạn chuyển vị: Cố tình ép sản phẩm uốn cong hoặc kéo dãn vượt mức giới hạn cho phép của nhà sản xuất, làm giảm tuổi thọ nghiêm trọng.

• Sai lầm 6: Không kiểm tra tiêu chuẩn mặt bích: Bỏ qua các thông số kỹ thuật quan trọng như số lỗ bu-lông, đường kính vòng tâm lỗ (PCD) và tiêu chuẩn mặt bích (DIN, JIS, ANSI) khiến việc kết nối bất thành.

Hướng dẫn / Checklist

Cách chọn khớp nối ống mềm phù hợp

• Bước 1: Xác định kích thước: Đo đạc chính xác đường kính danh định (DN) của đường ống cần kết nối.

• Bước 2: Xác định kiểu kết nối: Lựa chọn dạng kết nối ren (cho ống nhỏ) hoặc kết nối mặt bích (cho ống lớn).

• Bước 3: Xác định môi trường lưu chất: Phân loại rõ dòng chảy là nước sạch, nước nóng, dầu, khí nén hay hóa chất.

• Bước 4: Kiểm tra nhiệt độ: Đo lường biên độ nhiệt độ tối thiểu và tối đa của chất lưu cùng môi trường xung quanh.

• Bước 5: Kiểm tra áp suất: Đối chiếu áp suất vận hành bình thường và áp suất đỉnh tối đa của hệ thống.

• Bước 6: Chọn vật liệu tối ưu: Quyết định vật liệu thân và gioăng (Inox 304, Inox 316, cao su EPDM, NBR).

• Bước 7: Kiểm tra chiều dài lắp đặt: Đảm bảo không gian trên tuyến ống đủ chỗ để lắp vừa vặn sản phẩm.

• Bước 8: Kiểm tra tiêu chuẩn kết nối: Rà soát lại tiêu chuẩn mặt bích hoặc bước ren để đảm bảo độ tương thích tuyệt đối.

Lưu ý khi lắp đặt và sử dụng khớp nối ống mềm

• Kiểm tra kỹ ngoại quan sản phẩm trước khi đưa vào lắp đặt trên công trường.

• Làm sạch hoàn toàn bề mặt bích hoặc đầu ren kết nối để loại bỏ mạt hàn, rỉ sét bám dính.

• Kiểm tra vị trí đặt gioăng làm kín nhằm đảm bảo không bị lệch tâm gây rò rỉ.

• Căn chỉnh song song hai đầu đường ống thật chuẩn xác trước khi xiết chặt các mối nối.

• Tuyệt đối không kéo giãn, nén hoặc vặn xoắn sản phẩm vượt quá giới hạn thiết kế cho phép.

• Đối với dạng mặt bích, tiến hành siết các bulông theo hình chéo đều tay để lực phân bổ đồng đều.

• Không bao giờ để trọng lượng của toàn bộ tuyến ống đè nặng lên thân khớp nối ống mềm.

• Bố trí hệ thống giá đỡ, quang treo ống vững chắc ở hai đầu thiết bị.

• Tiến hành thử áp lực và kiểm tra rò rỉ toàn diện sau khi hoàn tất lắp đặt.

• Lên lịch kiểm tra, bảo dưỡng định kỳ trong suốt quá trình vận hành của hệ thống cơ điện.

Lưu ý kỹ thuật quan trọng: Khớp nối ống mềm sinh ra để hỗ trợ giảm rung và bù chuyển vị trong giới hạn thiết kế, nhưng nó không thể và không bao giờ thay thế được hệ thống giá đỡ, neo giữ và công tác căn chỉnh đường ống theo đúng tiêu chuẩn kỹ thuật xây dựng.

Câu hỏi thường gặp về khớp nối ống mềm

Khớp nối ống mềm dùng để làm gì?

Phụ kiện này dùng để liên kết đường ống hoặc kết nối đường ống với thiết bị cơ khí, đồng thời hỗ trợ giảm thiểu sóng truyền rung động và hấp thụ một phần chuyển vị cơ học tùy theo thông số thiết kế của từng sản phẩm.

Khớp nối ống mềm có chịu được áp suất cao không?

Có, các dòng sản phẩm làm từ inox bọc lưới hoặc kết cấu kim loại chuyên dụng hoàn toàn chịu được áp suất cao, tuy nhiên mức độ chịu áp phụ thuộc trực tiếp vào vật liệu, kích thước và tiêu chuẩn kỹ thuật của nhà sản xuất.

Có nên lắp khớp nối mềm ngay trước máy bơm không?

Trong phần lớn các hệ thống cơ điện hiện đại, đây là vị trí tiêu chuẩn được khuyến nghị nhằm cô lập rung động từ cụm máy bơm truyền sang mạng lưới đường ống, với điều kiện phải tuân thủ nghiêm ngặt hướng dẫn lắp đặt của nhà sản xuất.

Khớp nối mềm inox và cao su loại nào tốt hơn?

Không có câu trả lời tuyệt đối vì mỗi loại phục vụ một mục đích khác nhau. Khớp nối cao su giảm rung cực tốt trong hệ thống nước, trong khi khớp nối inox chiếm ưu thế về khả năng chịu nhiệt, chịu áp lực và chống ăn mòn trong môi trường công nghiệp khắc nghiệt.

Khớp nối ống mềm có thay thế được giá đỡ đường ống không?

Hoàn toàn không. Phụ kiện này không được thiết kế để chịu tải trọng tĩnh của đường ống; việc thiếu hệ thống giá đỡ và neo giữ sẽ nhanh chóng làm hỏng cấu trúc đàn hồi của khớp nối.

Kết luận

Một hệ thống đường ống vận hành bền bỉ, ổn định và an toàn đòi hỏi sự đồng bộ từ những chi tiết nhỏ nhất. Việc nắm bắt chính xác khái niệm, vai trò giảm rung và bù chuyển vị, phân loại rõ các dòng sản phẩm phổ biến cùng việc kiểm soát chặt chẽ các thông số kỹ thuật là chìa khóa để vận hành hệ thống hiệu quả.

Nếu bạn đang trong quá trình tìm kiếm và lựa chọn khớp nối ống mềm phù hợp cho các hạng mục cấp nước, trạm máy bơm, hệ thống PCCC hay đường ống công nghiệp, hãy chủ động xác định trước các yếu tố cốt lõi gồm: kích thước DN, kiểu kết nối, vật liệu chế tạo, ngưỡng áp suất và môi trường chất lưu thực tế. Việc chuẩn bị kỹ lưỡng này sẽ giúp bạn chọn đúng sản phẩm chất lượng cao, hạn chế tối đa tình trạng rò rỉ, nứt gãy hay xung chấn rung động làm gián đoạn quá trình vận hành của toàn bộ hệ thống.
