Rọ máy bơm là gì?

Rọ máy bơm là gì? Khi hệ thống vận hành, máy bơm thường được đặt trên các bể chứa, giếng hoặc nguồn nước tự nhiên để hút nước cấp cho toàn bộ mạng lưới. Tuy nhiên, một vấn đề cơ bản phát sinh ngay khi động cơ ngừng hoạt động: trọng lực khiến lượng nước trong đường ống hút có xu hướng chảy ngược trở lại nguồn, đồng thời rác thải, cặn bẩn hoặc rong rêu có thể dễ dàng xâm nhập vào bên trong.

Nếu không có giải pháp ngăn chặn, đường ống sẽ bị mất nước hoàn toàn, khiến máy bơm gặp khó khăn nghiêm trọng khi khởi động lại do hiện tượng xâm thực và e khí.

Chính vì lý do này, rọ bơm được thiết kế để lắp đặt ở ngay đầu tận cùng của đường ống hút, chìm sâu trong nguồn nước. Phụ kiện nhỏ bé này đóng vai trò quyết định trong việc giữ mực nước luôn đầy trong ống, đồng thời bảo vệ toàn bộ guồng quay và cánh bơm khỏi nguy cơ kẹt nghẽn do rác thải.

Kiến thức nền

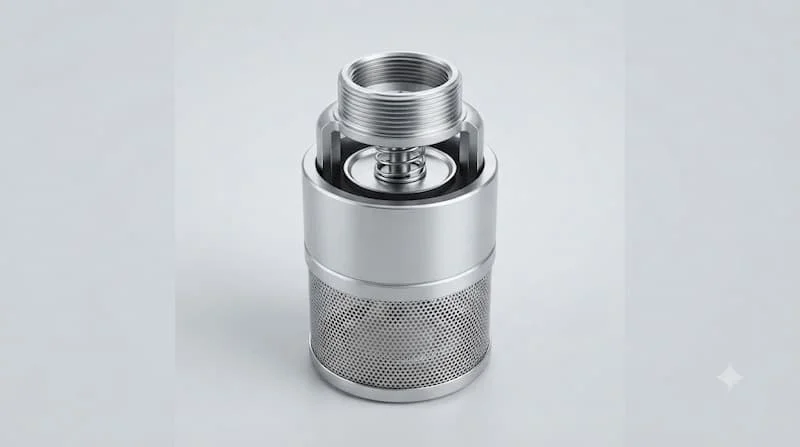

Rọ máy bơm là gì?

Rọ máy bơm là thiết bị cơ khí chuyên dụng được lắp đặt ở vị trí thấp nhất của đường ống hút, tích hợp đồng thời hai tính năng lọc rác và đóng vai trò như một van một chiều nhằm ngăn chặn dòng nước chảy ngược về nguồn khi máy bơm ngưng hoạt động.

Trong thực tế thi công, thiết bị này còn được gọi dưới nhiều tên khác nhau như rọ hút máy bơm, rọ bơm hay van chân. Vị trí cố định của nó nằm hoàn toàn phía trong nguồn nước, nơi một đầu liên kết chặt chẽ với đường ống hút còn phần thân lưới tiếp xúc trực tiếp với môi trường chất lỏng.

Lớp lưới bao bọc bên ngoài đóng vai trò giữ lại các loại rác, lá cây hay cặn bẩn có kích thước lớn, ngăn chặn tuyệt đối không cho chúng lọt vào hệ thống. Trong khi đó, bộ phận van một chiều bên trong bảo đảm dòng chảy chỉ di chuyển theo một hướng duy nhất từ nguồn vào ống. Mặc dù có cơ chế hoạt động tương tự, các kỹ sư cần lưu ý không nên đồng nhất tuyệt đối mọi chủng loại rọ bơm với van chân thông thường, bởi kết cấu và tiêu chuẩn thiết kế thực tế của chúng có sự khác biệt nhất định.

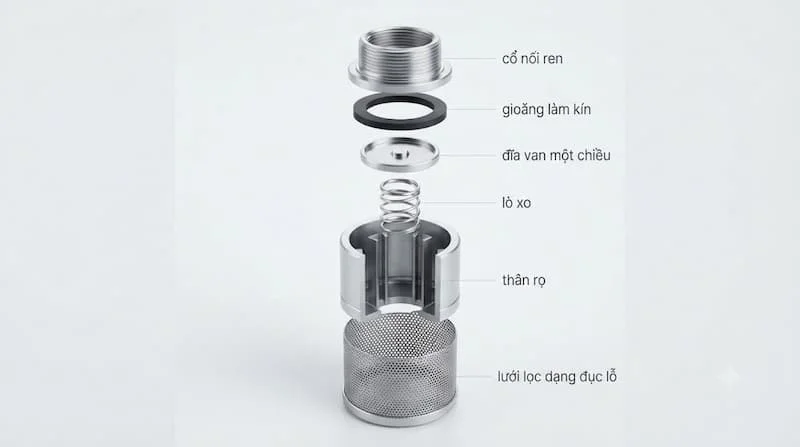

Cấu tạo của rọ bơm gồm những bộ phận nào?

Xét về mặt kết cấu kỹ thuật, một sản phẩm tiêu chuẩn được cấu thành từ các thành phần chính:

• Thân rọ: Khung xương chịu lực chính, thường được đúc từ gang, đồng, inox hoặc nhựa kỹ thuật tùy theo từng dòng sản phẩm.

• Lưới lọc: Hệ thống lỗ thoát dày đặc giúp ngăn chặn rác, rong rêu và cặn bẩn kích thước lớn xâm nhập vào đường ống hút và buồng bơm.

• Bộ phận van một chiều: Cơ chế cho phép dòng nước đi từ nguồn vào đường ống và tự động đóng lại khi áp suất thay đổi.

• Đĩa van / Flap: Chi tiết chuyển động đóng mở linh hoạt dựa trên sự chênh lệch áp suất của dòng chảy.

• Gioăng làm kín: Đảm bảo độ kín khít tuyệt đối tại bề mặt tiếp xúc của van, hạn chế tối đa tình trạng rò rỉ nước.

• Đầu kết nối: Thiết kế dạng ren trong, ren ngoài hoặc mặt bích để liên kết chắc chắn với đường ống hút.

Nguyên lý hoạt động của rọ bơm

Cơ chế vận hành của thiết bị này chia thành hai trạng thái rõ rệt dựa trên tình trạng hoạt động của máy bơm.

Khi máy bơm khởi động và hoạt động, áp lực âm (lực hút) được tạo ra bên trong đường ống:

Dòng nước dễ dàng vượt qua lớp lưới lọc, đẩy đĩa van mở ra để đi vào đường ống cấp cho máy.

Ngược lại, khi máy bơm dừng hoạt động, áp suất dòng chảy biến đổi khiến đĩa van lập tức sập xuống và đóng kín:

Cơ chế này giúp giữ lại trọn vẹn lượng nước mồi trong đường ống hút. Tuy nhiên, hiệu quả giữ nước thực tế còn phụ thuộc rất lớn vào độ kín của toàn bộ hệ thống đường ống, tình trạng bề mặt gioăng, chất lượng van và điều kiện lắp đặt thực tế. Nếu hệ thống bị hở khí, hiện tượng mất nước mồi vẫn có thể xảy ra.

Phân tích chuyên sâu

Rọ máy bơm có những loại nào?

Thị trường hiện nay phân chia các dòng sản phẩm dựa trên vật liệu chế tạo và kiểu dáng kết cấu nhằm tối ưu hóa hiệu quả sử dụng cho từng môi trường thực tế.

1. Rọ máy bơm inox

Được chế tạo từ thép không gỉ (Inox 304 hoặc Inox 316), dòng sản phẩm này sở hữu khả năng chống ăn mòn tuyệt vời, độ bền cơ học cao và giữ được tính thẩm mỹ vượt trội. Chúng là sự lựa chọn hàng đầu cho các hệ thống nước sạch, nhà máy thực phẩm, dược phẩm hoặc các môi trường có tính ăn mòn nhẹ.

2. Rọ máy bơm gang

Sở hữu kết cấu đúc nguyên khối vô cùng chắc chắn, rọ gang thường góp mặt trong các hệ thống cấp nước công nghiệp quy mô lớn với các kích thước đường ống từ DN50 trở lên. Khi sử dụng loại này, kỹ sư cần đánh giá kỹ môi trường nước để tránh nguy cơ oxy hóa, ăn mòn bề mặt gang theo thời gian.

3. Rọ máy bơm đồng

Thiết kế chuyên dụng cho các đường ống có kích thước nhỏ trong hệ thống dân dụng hoặc các ứng dụng cơ điện quy mô vừa. Vật liệu đồng mang lại khả năng chống ăn mòn tương đối tốt và vận hành ổn định trong điều kiện nước sinh hoạt thông thường.

4. Rọ máy bơm nhựa

Sản xuất từ các loại nhựa kỹ thuật cao cấp như uPVC, cPVC hoặc PPH, dòng sản phẩm này có trọng lượng rất nhẹ và khả năng kháng hóa chất cực tốt. Chúng thường xuất hiện trong các hệ thống dẫn hóa chất, xử lý nước thải hoặc các ứng dụng đặc thù yêu cầu vật liệu phi kim.

5. Rọ ren và rọ mặt bích

• Rọ ren: Thiết kế kết nối bằng ren trong hoặc ren ngoài, chuyên dùng cho các đường ống kích thước nhỏ từ DN15 đến DN50.

• Rọ mặt bích: Sử dụng tiêu chuẩn mặt bích kết nối chắc chắn, phù hợp với các hệ thống đường ống công nghiệp kích thước lớn, chịu áp lực cao.

Thông số kỹ thuật của rọ bơm cần quan tâm

• Kích thước (DN): Các dải kích thước phổ biến trên thị trường gồm DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150. Việc lựa chọn không nên chỉ căn cứ vào công suất máy mà phải đối chiếu trực tiếp với đường kính thực tế của ống hút.

• Vật liệu thân: Cân nhắc giữa inox, gang, đồng hay nhựa dựa trên đặc thù nguồn nước và yêu cầu độ bền.

• Kích thước mắt lưới: Yếu tố ảnh hưởng trực tiếp đến khả năng lọc rác, lưu lượng nước đi qua và nguy cơ bị nghẹt do cặn bẩn.

• Áp suất làm việc: Đối chiếu thông số áp suất danh định của nhà sản xuất để đảm bảo thiết bị không bị biến dạng dưới áp lực cột nước.

• Kiểu kết nối: Xác định chính xác dạng ren hay mặt bích để đồng bộ với hệ thống đường ống sẵn có.

• Nhiệt độ làm việc: Đặc biệt quan trọng khi ứng dụng trong các hệ thống lò hơi hoặc bơm chất lỏng có nhiệt độ cao.

• Môi trường chất lỏng: Xác định rõ nguồn nước là nước sạch, nước giếng khoan, nước ao hồ hay nước thải chứa nhiều tạp chất.

Rọ bơm và van một chiều khác nhau như thế nào?

Sự khác biệt cốt lõi nằm ở chức năng toàn diện của rọ bơm, khi nó vừa gánh vác nhiệm vụ lọc chặn rác thải vừa tích hợp cơ chế van một chiều. Trong khi đó, van một chiều thông thường chỉ thuần túy đóng vai trò điều hướng dòng chảy trong không gian kín của đường ống.

Tại sao rọ bơm bị nghẹt có thể làm máy bơm yếu?

Khi thiết bị vận hành trong môi trường nguồn nước tự nhiên, phần lưới lọc rất dễ bị bám dính bởi rác thải, rong rêu, bùn đất, lá cây hoặc túi nilon trôi nổi. Theo thời gian, nếu không được vệ sinh, diện tích tiết diện thông thủy của lưới rọ sẽ bị thu hẹp đáng kể.

Hệ quả trực tiếp là lưu lượng nước đi qua rọ bị bóp nghẹt, làm giảm nghiêm trọng khả năng cấp nước cho đường ống hút của máy bơm. Khi buồng bơm không được cung cấp đủ lượng nước cần thiết, máy sẽ xuất hiện các triệu chứng như lưu lượng đầu ra yếu, thời gian mồi nước kéo dài, phát ra tiếng ồn bất thường và thậm chí đối mặt với nguy cơ cháy nổ do chạy khô.

Ứng dụng thực tế

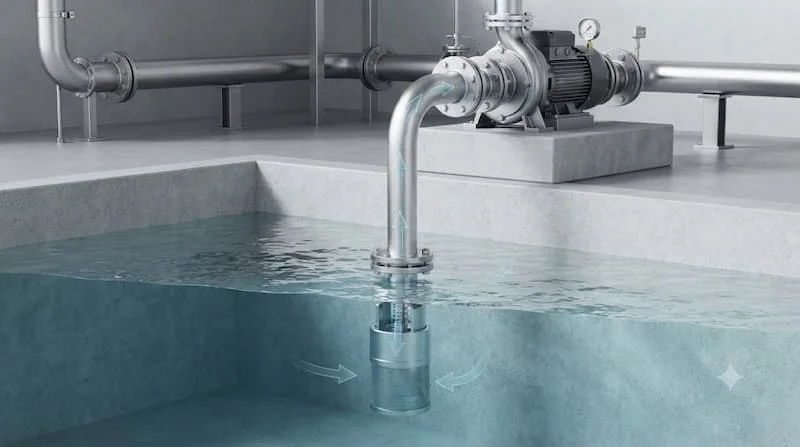

Rọ bơm được sử dụng ở đâu?

• Bơm nước từ bể chứa: Lắp đặt tại vị trí cuối đường ống hút đặt chìm trong các bể chứa ngầm của tòa nhà hoặc khu dân cư.

• Hút nước từ giếng khoan, giếng đào: Giúp hạn chế tối đa cặn cát và tạp chất thô lọt vào hệ thống đường ống hút nước ngầm.

• Bơm nước ao, hồ, sông ngòi: Các hệ thống tưới tiêu nông nghiệp hoặc trạm bơm cấp nước mặt đòi hỏi thiết bị phải lọc sạch rong rêu, bùn cát và lá cây.

• Hệ thống cấp nước đô thị: Góp mặt trong các trạm bơm tăng áp, nhà máy xử lý nước sạch và hệ thống phân phối nước sinh hoạt.

• Hệ thống công nghiệp: Ứng dụng rộng rãi trong các trạm bơm nước làm mát nhà máy, hệ thống xử lý nước thải và các dây chuyền sản xuất hóa chất lỏng.

Những sai lầm thường gặp khi sử dụng rọ bơm

• Sai lầm 1: Chọn rọ nhỏ hơn đường ống hút: Tạo ra hiện tượng thắt cổ chai, sinh ra trở lực lớn làm giảm hiệu suất làm việc của máy bơm.

• Sai lầm 2: Chọn mắt lưới quá nhỏ: Dù lọc được nhiều cặn mịn nhưng lưới lại cực kỳ nhanh bị nghẹt nếu nguồn nước chứa nhiều phù sa hoặc rác hữu cơ.

• Sai lầm 3: Không vệ sinh lưới rọ định kỳ: Để rác bám đặc kín bề mặt lưới, làm gián đoạn nguồn cấp nước và gây tổn thất áp suất lớn.

• Sai lầm 4: Đặt rọ sát đáy bể chứa: Vị trí lắp đặt quá thấp khiến thiết bị hút phải lớp bùn cặn và cát tích tụ dưới đáy bể.

• Sai lầm 5: Không kiểm tra độ kín đường ống hút: Để các mối nối bị hở khí, khiến không khí lọt vào đường ống làm mất khả năng giữ nước mồi.

• Sai lầm 6: Dùng sai vật liệu cấu thành: Sử dụng rọ gang hoặc đồng trong môi trường hóa chất ăn mòn mạnh khiến thiết bị nhanh chóng bị phá hủy.

Hướng dẫn / Checklist

Cách chọn rọ máy bơm phù hợp

• Bước 1: Xác định đường kính ống hút: Đo đạc chính xác quy cách đường ống thực tế (ví dụ: DN40, DN50, DN65...).

• Bước 2: Xác định kiểu kết nối: Lựa chọn phương án kết nối ren hoặc lắp bích đồng bộ với hệ thống.

• Bước 3: Xác định vật liệu: Cân nhắc môi trường nước để chọn inox, gang, đồng hay nhựa.

• Bước 4: Kiểm tra môi trường nước: Đánh giá mức độ sạch của nguồn nước (nước máy, nước giếng hay ao hồ nhiều rác).

• Bước 5: Kiểm tra kích thước mắt lưới: Chọn mật độ lưới lọc phù hợp để cân bằng giữa khả năng lọc rác và lưu lượng dòng chảy.

• Bước 6: Kiểm tra áp suất và nhiệt độ: Đối chiếu giới hạn chịu tải của thiết bị với điều kiện vận hành thực tế.

• Bước 7: Đối chiếu với thông số máy bơm: Kiểm tra lưu lượng tối đa, đường kính cửa hút và yêu cầu kỹ thuật từ nhà sản xuất máy bơm.

Hướng dẫn lắp đặt và bảo dưỡng rọ bơm

Khi lắp đặt

• Bố trí thiết bị ở vị trí thấp nhất tại đầu cuối của đường ống hút.

• Đảm bảo phần rọ luôn ngập hoàn toàn trong nguồn nước ở mọi thời điểm vận hành.

• Tuyệt đối không đặt rọ chạm sát đáy bể để tránh hút phải bùn cát.

• Giữ khoảng không gian xung quanh thoáng đãng, không để vật cản che kín phần lưới lọc.

• Kiểm tra kỹ độ kín khít của các mối ghép nối ren hoặc mặt bích.

• Bố trí đường ống hút thẳng hàng, tránh hiện tượng võng ống làm ứ đọng khí.

• Kiểm tra kỹ chiều mũi tên chỉ hướng dòng chảy trước khi cố định.

Khi bảo dưỡng định kỳ

• Ngắt hoàn toàn nguồn điện của máy bơm trước khi tiến hành thao tác.

• Tháo rời rọ ra khỏi đường ống nếu điều kiện thực tế cho phép.

• Kiểm tra toàn bộ tình trạng của lưới lọc kim loại hoặc nhựa.

• Vệ sinh sạch sẽ rác thải, rong rêu và cặn bám bẩn.

• Kiểm tra độ đàn hồi và khả năng đóng kín của đĩa van bên trong.

• Kiểm tra chất lượng gioăng làm kín, thay mới nếu có dấu hiệu chai cứng hoặc rách.

• Lắp ráp lại hoàn chỉnh và chạy thử nghiệm để kiểm tra khả năng giữ nước của hệ thống.

Câu hỏi thường gặp về rọ máy bơm

Rọ máy bơm có tác dụng gì?

Phụ kiện này được lắp ở đầu ống hút nhằm ngăn chặn rác thải, cặn bẩn lọt vào hệ thống, đồng thời hỗ trợ giữ nước mồi trong đường ống khi máy bơm ngừng hoạt động.

Rọ máy bơm có phải là van chân không?

Trong nhiều trường hợp thực tế, rọ máy bơm còn được gọi là van chân do sở hữu tính năng tương tự. Tuy nhiên, bạn cần kiểm tra cấu tạo chi tiết của từng dòng sản phẩm để đảm bảo đáp ứng đúng yêu cầu kỹ thuật.

Rọ máy bơm nên lắp ở đâu?

Thiết bị phải luôn được lắp đặt ở đầu dưới của đường ống hút, chìm sâu trong nguồn nước và tuân thủ các nguyên tắc kỹ thuật của hệ thống cấp nước.

Vì sao rọ bơm bị nghẹt?

Nguyên nhân chủ yếu do rác thải, rong rêu, lá cây hoặc bùn cặn lơ lửng trong nguồn nước tích tụ và bám dính dày đặc lên bề mặt lưới lọc.

Nên chọn rọ inox hay rọ gang?

Việc lựa chọn phụ thuộc hoàn toàn vào môi trường chất lỏng, yêu cầu chống ăn mòn, áp suất vận hành và ngân sách đầu tư của hệ thống, không nên chỉ đánh giá dựa trên cảm quan vật liệu.

Kết luận

Một hệ thống cấp nước vận hành ổn định, liên tục và bền bỉ không thể thiếu sự góp mặt của các phụ kiện cơ khí hỗ trợ. Việc nắm vững cấu trúc, nguyên lý hoạt động, phân loại vật liệu cùng cách thức lựa chọn thông số chuẩn xác giúp bạn xây dựng được một hệ thống đường ống tối ưu, hạn chế tối đa các sự cố kỹ thuật tốn kém thời gian sửa chữa.

Nếu bạn đang trong quá trình tìm hiểu và lựa chọn rọ máy bơm cho các công trình cấp nước, trạm bơm hay hệ thống công nghiệp của mình, hãy chủ động xác định rõ ràng các yếu tố cốt lõi như đường kính DN, kiểu kết nối, vật liệu thân, kích thước mắt lưới và đặc điểm nguồn nước thực tế. Việc cung cấp đầy đủ các thông số kỹ thuật này sẽ giúp đơn vị cung cấp tư vấn chính xác dòng sản phẩm phù hợp nhất, bảo vệ toàn diện cho máy bơm và ngăn ngừa hiệu quả các tình trạng hụt nước, rò rỉ hay nghẹt rác trong suốt quá trình vận hành.
