Stainless steel t connector

Stainless steel T connector là gì? Trong mọi hệ thống đường ống công nghiệp hoặc thương mại, việc tạo thêm một đường nhánh hoặc kết nối vào tuyến ống sẵn có thoạt nhìn có vẻ là một công việc đơn giản. Tuy nhiên, nếu bỏ qua các chi tiết kỹ thuật cấu trúc của mối nối này, bạn có thể vô tình làm ảnh hưởng nghiêm trọng đến lưu lượng dòng chảy, áp suất hệ thống, độ kín khít, khả năng bảo trì cũng như độ bền vững lâu dài của toàn bộ tuyến ống. Việc lựa chọn sai một chiếc stainless steel t connector (tê inox) thường dẫn đến tình trạng lệch kích thước kết nối, gặp khó khăn khi lắp đặt, rò rỉ nước liên tục, không tương thích với môi trường và làm gia tăng đáng kể nguy cơ ăn mòn kim loại sớm.

Hiểu rõ cách lựa chọn và lắp đặt chính xác tê inox đóng vai trò quyết định trong việc đảm bảo hướng dòng chảy an toàn, phân phối áp suất ổn định và duy trì tính toàn vẹn kết cấu lâu dài cho các hệ thống đường ống nước, hóa chất và thực phẩm.

Kiến Thức Nền Về Stainless Steel T Connector

Stainless steel t connector là gì?

Stainless steel t connector là một loại phụ kiện đường ống chuyên dụng có ba điểm kết nối được sắp xếp theo hình chữ T đặc trưng. Thiết bị này chủ yếu được sử dụng để liên kết ba đoạn ống khác nhau, thiết lập một đường nhánh chắc chắn hoặc kết hợp nhiều tuyến đường ống tùy thuộc vào thiết kế vận hành của hệ thống.

Về cơ bản, phụ kiện này bao gồm một đường ống chính (main run) và một nhánh rẽ vuông góc (branch outlet), tạo thành ba đầu kết nối có hình dáng giống chữ T. Trong ngành kỹ thuật, nó còn được gọi với nhiều tên khác nhau như tê inox, phụ kiện chữ T inox, hay cút chữ T inox. Cần lưu ý rằng tê inox là một phụ kiện kết cấu thụ động, nghĩa là nó không tích hợp các bộ phận tự động để chủ động điều chỉnh, đóng hoặc mở dòng chảy như một van cơ khí.

Tê inox hoạt động như thế nào?

Tê inox hoạt động hoàn toàn dựa trên thiết kế hình học bên trong, cho phép chất lỏng di chuyển mượt mà từ đường ống chính sang nhánh rẽ, dẫn lưu chất từ nhánh quay ngược lại đường ống chính, hoặc phân phối lưu chất theo nhiều hướng cùng lúc.

Tại sao việc phân biệt giữa tê inox và van điều khiển lại quan trọng? Bởi vì tê inox chỉ đóng vai trò là một điểm nối cấu trúc cố định không có bất kỳ cơ cấu điều khiển chuyển động nào, trong khi van phụ thuộc vào các đĩa, ty, bi hoặc bướm bên trong để chủ động điều tiết lưu lượng, cô lập từng đoạn và thay đổi trạng thái vận hành theo yêu cầu.

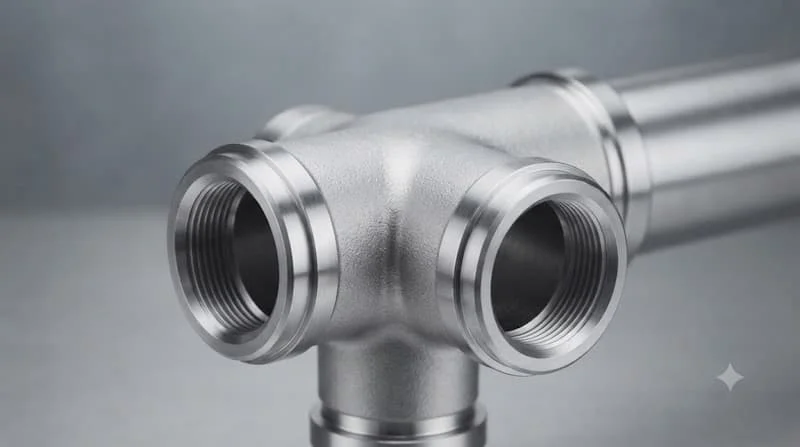

Phân Tích Chuyên Sâu

Các bộ phận chính và cấu tạo của tê inox

Đường chính (Main run)

Đoạn ống tuyến tính chính chạy theo phương ngang hoặc thẳng đứng, có kích thước tương đương với đường kính ống chính.

Nhánh rẽ (Branch outlet)

Cửa kết nối vuông góc tách ra từ hoặc cắm vào đường ống chính nhằm thiết lập tuyến ống phụ.

Đầu kết nối (Connection ends)

Các đầu giao tiếp được thiết kế để liên kết với hệ thống, bao gồm đầu ren, đầu hàn đối đầu/hàn lồng, đầu kẹp clamp vi sinh hoặc mặt bích.

Vật liệu chế tạo

Thường được gia công từ các mác hợp kim austenit cao cấp như inox 304 hoặc inox 316, mang lại độ bền cơ học vững chắc và khả năng kháng hóa chất vượt trội.

Các loại tê inox phổ biến

• Equal stainless steel tee (Tê đều): Có ba cổng kết nối kích thước hoàn toàn bằng nhau, được sử dụng khi đường nhánh có cùng đường kính với đường ống chính.

• Reducing stainless steel tee (Tê thu / Tê giảm): Có một hoặc nhiều cổng kích thước nhỏ hơn, lý tưởng khi kỹ sư cần thu hẹp kích thước đường nhánh so với tuyến ống chính.

• Threaded stainless steel t connector (Tê ren inox): Mang lại sự thuận tiện khi lắp đặt cơ khí và dễ dàng tháo rời, phù hợp với các hệ thống tương thích ren.

• Welded stainless steel tee (Tê hàn inox): Tạo ra mối liên kết cố định, chịu lực cao, không rò rỉ, chuyên dùng cho các đường ống áp lực công nghiệp đòi hỏi độ bền tuyệt đối.

• Sanitary clamp tee (Tê vi sinh kết nối nhanh): Thiết kế chuyên biệt cho các ngành công nghiệp đòi hỏi độ sạch cao, cho phép tháo lắp nhanh chóng để vệ sinh định kỳ (CIP).

Các thông số kỹ thuật quan trọng của tê inox

• Kích thước ống (Pipe size): Thể hiện qua đường kính danh nghĩa ($DN$), kích thước inch danh nghĩa ($NPS$) hoặc đường kính ngoài thực tế.

• Độ dày thành ống (Wall thickness): Ảnh hưởng trực tiếp đến độ bền kết cấu, mức áp suất chịu tải và khả năng hàn nối tương thích với ống.

• Mác vật liệu (Material grade): Thường quy định rõ ràng theo các mác thép công nghiệp như SS304 hoặc SS316.

• Kiểu kết nối (Connection type): Dạng ren, dạng hàn, dạng kẹp clamp hoặc dạng mặt bích.

• Áp suất làm việc (Working pressure): Phải tương thích hoàn toàn với áp suất vận hành và áp suất thiết kế tối đa của nhà máy.

• Giới hạn nhiệt độ (Temperature limits): Được đánh giá dựa trên đặc tính của vật liệu inox, gioăng làm kín (nếu có) và điều kiện vận hành thực tế.

So sánh T connector Inox 304 và Inox 316: Nên chọn loại nào?

Các kỹ sư không nên mặc định rằng inox 316 luôn tốt hơn và bắt buộc phải dùng trong mọi trường hợp. Việc lựa chọn vật liệu tối ưu cần dựa trên tính chất hóa học của lưu chất, môi trường bên ngoài, nhiệt độ vận hành, tuổi thọ dự kiến và ngân sách của dự án.

So sánh tê inox với các phụ kiện đường ống khác

Một chiếc tê inox không thể thay thế cho van công nghiệp khi hệ thống yêu cầu đóng ngắt dòng chảy hoàn toàn, điều chỉnh lưu lượng hoặc chuyển hướng chủ động bằng cơ cấu vận hành.

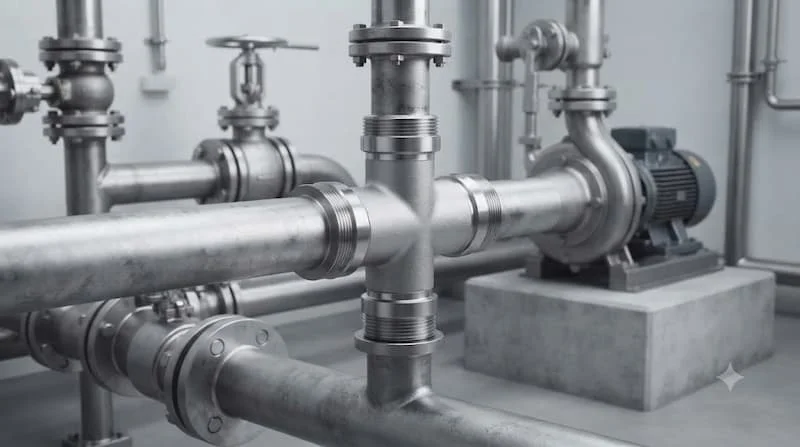

Ứng Dụng Thực Tế

Tê inox được sử dụng ở đâu?

Hệ thống cấp nước

Được ứng dụng rộng rãi để rẽ nhánh các tuyến ống cấp nước đô thị hoặc khu công nghiệp, kết nối thiết bị phụ trợ và phân phối lưu chất đồng đều đến các khu vực.

Hệ thống xử lý nước

Lắp đặt trong các cụm cột lọc, hệ thống lọc nước RO công nghiệp và các đường ống tuần hoàn đòi hỏi sự ổn định tuyệt đối về vật liệu.

Ngành chế biến thực phẩm và đồ uống

Được ưu tiên lựa chọn nhờ khả năng chống bám bẩn, dễ dàng làm sạch và kháng các loại axit hữu cơ có trong nguyên liệu sản xuất.

Hệ thống hóa chất và công nghiệp nặng

Sử dụng các mác hợp kim chuyên dụng để chịu được dung môi ăn mòn mạnh, bùn cặn hóa chất, nhiệt độ cao và áp suất lớn.

Khi nào nên sử dụng tê inox?

Bạn nên sử dụng tê inox khi hệ thống đòi hỏi trích xuất một đường nhánh từ ống chính, kết nối ba tuyến đường ống giao nhau, yêu cầu vật liệu kim loại chống ăn mòn cao, hoặc muốn xây dựng một mối nối kết cấu bền vững, ít phải bảo trì.

Ngược lại, hãy tránh xa các phụ kiện chữ T thụ động nếu hoạt động của bạn yêu cầu đóng ngắt dòng chất lỏng, điều tiết lưu lượng hoặc chuyển hướng linh hoạt thông qua tay gạt hoặc động cơ—những tình huống bắt buộc phải sử dụng van bi, van cổng hoặc van bướm chuyên dụng.

Những sai lầm thường gặp khi chọn tê inox

• Sai lầm 1: Sai lệch kích thước, chỉ dựa vào phỏng đoán tên gọi thông thường thay vì đo đạc chính xác đường kính ngoài và độ dày thành ống.

• Sai lầm 2: Chọn nhầm kiểu kết nối, chẳng hạn như chọn phụ kiện dạng ren cho một hệ thống ống áp lực cao bắt buộc phải hàn.

• Sai lầm 3: Bỏ qua yếu tố môi trường hóa chất, cho rằng mọi loại inox đều chịu được dung dịch có tính axit hoặc muối mặn cao như nhau.

• Sai lầm 4: Không kiểm tra giới hạn áp suất, dẫn đến tình trạng nứt vỡ hoặc biến dạng phụ kiện khi hệ thống xảy ra hiện tượng búa nước hoặc tăng áp đột ngột.

• Sai lầm 5: Nhầm lẫn giữa T connector và van 3 ngã, dẫn đến việc mua phụ kiện dạng cấu trúc cố định trong khi hệ thống thực chất cần thiết bị chuyển hướng dòng chảy linh hoạt.

Hướng Dẫn / Checklist

Cách lựa chọn tê inox phù hợp

1. Xác định sơ đồ đường ống: Phác thảo rõ đường ống chính, nhu cầu rẽ nhánh và hướng di chuyển của dòng chảy.

2. Kiểm tra kích thước ống: Đo lường chính xác thông số $DN$, kích thước inch, đường kính ngoài và độ dày thành ống.

3. Lựa chọn tê đều hay tê giảm: Cân nhắc xem nhánh rẽ có cần thu nhỏ kích thước so với đường ống chính hay không dựa trên tính toán thủy lực.

4. Lựa chọn mác vật liệu: Cân nhắc giữa SS304 và SS316 dựa trên mức độ ăn mòn của môi trường và lưu chất.

5. Lựa chọn phương pháp kết nối: Đồng bộ hóa đầu kết nối của phụ kiện với hệ thống ống sẵn có bằng ren, hàn, clamp hoặc mặt bích.

6. Kiểm tra điều kiện vận hành: Đối chiếu các yếu tố về áp suất tối đa, biên độ nhiệt độ và tính tương thích hóa học của lưu chất.

7. Xem xét khả năng bảo trì: Đảm bảo thợ kỹ thuật có đủ không gian thao tác, kiểm tra hoặc tháo lắp các mối nối xung quanh.

Checklist trước khi mua tê inox

• ☐ Xác định rõ đường kính ống chính.

• ☐ Kiểm tra đường kính của nhánh rẽ.

• ☐ Quyết định chọn loại tê đều (equal tee) hay tê giảm (reducing tee).

• ☐ Xác nhận các tiêu chuẩn kích thước và dung sai.

• ☐ Lựa chọn đúng mác hợp kim inox (SS304 hoặc SS316).

• ☐ Chỉ định rõ kiểu kết nối (ren, hàn, clamp, mặt bích).

• ☐ Kiểm tra yêu cầu về áp suất làm việc tối đa.

• ☐ Kiểm tra giới hạn chịu nhiệt của hệ thống.

• ☐ Đánh giá tính tương thích với thành phần lưu chất.

• ☐ Kiểm tra mức độ chịu ăn mòn của môi trường xung quanh.

• ☐ Xem xét không gian lắp đặt và bảo trì thực tế.

• ☐ Đảm bảo sự tương thích hoàn toàn với các thiết bị đường ống hiện hữu.

FAQ – Câu Hỏi Thường Gặp

Stainless steel t connector là gì?

Đây là một phụ kiện đường ống có ba hướng kết nối hình chữ T, được thiết kế để liên kết ba đoạn ống lại với nhau và tạo ra một đường nhánh ổn định trong hệ thống chất lỏng.

Sự khác biệt giữa tê đều (equal tee) và tê giảm (reducing tee) là gì?

Tê đều có ba cổng kết nối với kích thước đồng nhất, trong khi tê giảm có ít nhất một cổng nhánh hoặc cổng chính sở hữu đường kính nhỏ hơn để thu hẹp dòng chảy.

Inox 304 có phù hợp cho hệ thống nước không?

Có, inox 304 được ứng dụng rất rộng rãi trong hệ thống cấp nước sinh hoạt và công nghiệp thông thường, mặc dù các nguồn nước có độ ăn mòn quá cao có thể đòi hỏi nâng cấp lên inox 316.

Stainless steel t connector có thể điều khiển dòng chảy không?

Không. Một phụ kiện chữ T tiêu chuẩn là phụ kiện cấu trúc thụ động dùng để phân phối dòng chảy; nó không chứa bộ phận cơ học nào và hoàn toàn không thể đóng ngắt hoặc điều tiết lưu lượng.

Làm thế nào để chọn đúng kích thước T connector?

Bạn cần kiểm tra kỹ đường kính ngoài của ống chính, độ dày thành ống, tiêu chuẩn kết nối và kích thước nhánh mong muốn trước khi đưa ra quyết định mua hàng.

Kết Luận

Một chiếc tê inox là linh kiện nền tảng cho mọi hạ tầng đòi hỏi phân nhánh kết cấu sạch sẽ hoặc liên kết nhiều tuyến ống phức tạp. Tuy nhiên, để đạt được độ tin cậy vận hành lâu dài, việc lựa chọn đòi hỏi nhiều yếu tố hơn là chỉ nhìn vào hình dáng hay kích thước thông thường. Việc đánh giá kỹ lưỡng các thông số về kích thước ống, thiết kế tê đều hay tê giảm, mác vật liệu SS304 hoặc SS316, phương thức kết nối, áp suất làm việc, giới hạn nhiệt độ và tính tương thích lưu chất là chìa khóa then chốt cho sự thành công của công trình.
