Van chữ T inox là gì?

Van chữ T inox là gì? Trong nhiều hệ thống đường ống kỹ thuật hiện đại, lưu chất bên trong không chỉ di chuyển theo một đường thẳng đơn thuần. Hệ thống thường đòi hỏi phải chuyển dòng sang một nhánh khác, chia đều lưu lượng giữa nhiều đường ống, liên kết các tuyến đường ống khác nhau hoặc điều chỉnh hướng di chuyển của chất lỏng theo sơ đồ công nghệ. Nếu doanh nghiệp lựa chọn thiết bị không phù hợp ngay từ khâu thiết kế ban đầu, dòng chảy sẽ không thể kiểm soát chặt chẽ, hiện tượng rò rỉ phát sinh tại nhiều điểm kết nối, hệ thống trở nên cồng kềnh, khó khăn trong công tác bảo trì định kỳ và làm tăng chi phí lắp đặt.

Chính vì những yêu cầu khắt khe đó, van chữ T lnox ra đời như một giải pháp kỹ thuật tối ưu giúp kiểm soát và điều hướng dòng chảy hiệu quả. Thiết bị này không chỉ giúp tối ưu hóa không gian lắp đặt mà còn đảm bảo độ bền vững trước các điều kiện vận hành khắc nghiệt.

Kiến Thức Nền Về Van Chữ T Inox

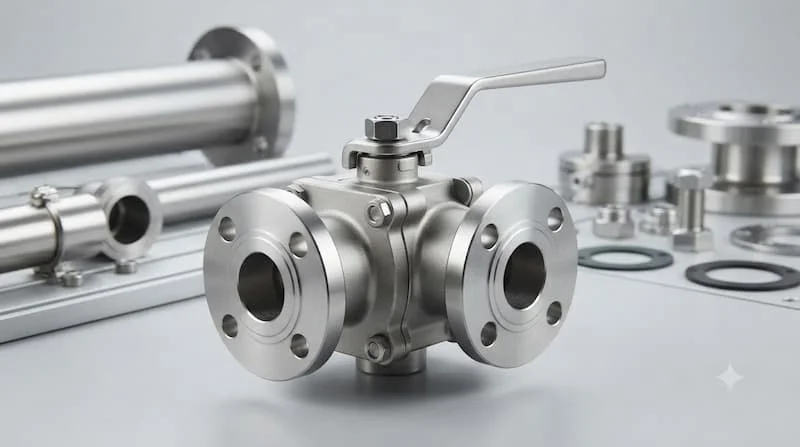

Van chữ T inox là gì?

Van chữ T inox là thiết bị van có cấu trúc thân hoặc hệ thống cửa kết nối được bố trí theo dạng chữ T, thường được sử dụng để kiểm soát, chuyển hướng hoặc phân phối dòng lưu chất giữa các nhánh đường ống. Van được chế tạo từ chất liệu inox nhằm tăng cường khả năng chống ăn mòn và gia tăng tuổi thọ trong môi trường làm việc khắc nghiệt.

Trên thị trường, tên gọi van chữ T lnox có thể được sử dụng theo hình dạng thân van, cấu trúc đường lưu chất bên trong hoặc số lượng và vị trí các cửa kết nối. Do đó, người mua cần kiểm tra kỹ cấu tạo thực tế thay vì chỉ dựa vào tên gọi thương mại. Về cơ bản, cấu tạo thiết bị bao gồm thân van inox, các cửa kết nối, bộ phận đóng mở trung tâm, tay gạt hoặc bộ truyền động, trục van và hệ thống gioăng làm kín.

Nguyên lý hoạt động của van chữ T lnox

Tùy thuộc vào thiết kế cấu tạo bên trong, van có khả năng mở một đường lưu chất, đóng một nhánh, chuyển hướng dòng từ đường này sang đường khác, hoặc kết nối và phân phối dòng chảy giữa nhiều cửa cùng lúc. Quá trình vận hành diễn ra khi dòng vào tác động qua bộ phận điều khiển, làm thay đổi vị trí cửa mở để dẫn lưu chất đến nhánh phù hợp.

Bộ phận đóng mở trung tâm có thể là dạng bi, dạng plug, đĩa van hoặc các cơ cấu điều tiết chuyên dụng khác. Tại sao việc kiểm tra sơ đồ dòng chảy của van chữ T lnox lại đặc biệt quan trọng? Bởi vì không phải tất cả các dòng van có cấu trúc nhiều cửa đều mang chức năng giống nhau; một số loại tối ưu cho việc chuyển hướng, trong khi số khác lại phù hợp cho việc phân phối hoặc trộn dòng lưu chất.

Phân Tích Chuyên Sâu

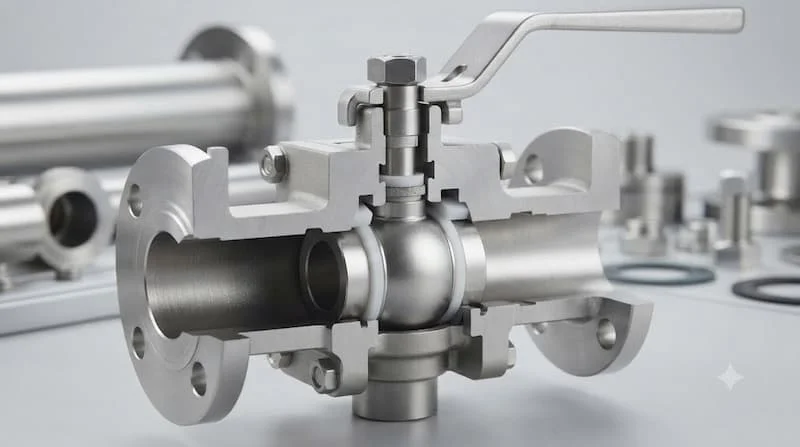

Cấu tạo của van chữ T lnox gồm những bộ phận nào?

Thân van

Thân van thường được chế tạo bằng phương pháp đúc hoặc gia công tinh xảo từ các mác thép không gỉ chất lượng cao như inox 304 hoặc inox 316, mang lại khả năng chịu áp lực và chống ăn mòn vượt trội trước nhiều loại hóa chất và môi chất khác nhau.

Bộ phận điều tiết dòng chảy

Tùy thuộc vào thiết kế kỹ thuật, bộ phận này có thể là bi van, plug van hoặc đĩa điều tiết, đảm nhận nhiệm vụ cốt lõi là mở, đóng hoặc chuyển hướng dòng chảy một cách linh hoạt.

Trục và bộ phận vận hành

Hệ thống vận hành có thể điều khiển thủ công bằng tay gạt, tay quay hoặc tự động hóa thông qua bộ truyền động khí nén và bộ truyền động điện tùy theo yêu cầu tự động hóa của dây chuyền.

Gioăng làm kín

Bao gồm các vật liệu phổ biến như PTFE, EPDM hoặc NBR. Chất liệu gioăng ảnh hưởng trực tiếp đến khả năng tương thích hóa học với lưu chất và giới hạn nhiệt độ vận hành của toàn bộ van.

Phân loại van chữ T lnox phổ biến

• Phân loại theo số cửa: Gồm van 2 cửa, van 3 cửa hoặc dạng đa hướng. Số lượng cửa không phải là yếu tố duy nhất quyết định chức năng toàn diện của van.

• Phân loại theo kiểu vận hành: Gồm tay gạt, tay quay cơ học, truyền động khí nén và truyền động điện tự động.

• Phân loại theo kiểu kết nối: Bao gồm nối ren, mặt bích, kết nối dạng clamp trong các hệ thống vi sinh hoặc kết nối hàn tùy theo thiết kế đường ống.

• Phân loại theo vật liệu inox: Gồm inox 201, inox 304 và inox 316. Trong đó, inox 304 đáp ứng tốt các môi trường phổ biến, còn inox 316 được ưu tiên khi yêu cầu khả năng chống ăn mòn và chịu hóa chất cao hơn.

Những thông số kỹ thuật quan trọng khi chọn van chữ T lnox

• Kích thước: Thể hiện qua thông số $DN$, hệ inch hoặc kích thước phi ống.

• Áp suất làm việc: Phải được lựa chọn phù hợp với áp suất vận hành thực tế và áp suất thiết kế tối đa của toàn tuyến ống.

• Nhiệt độ làm việc: Phụ thuộc vào giới hạn chịu nhiệt của thân inox, cấu tạo van và đặc biệt là vật liệu gioăng làm kín.

• Loại lưu chất: Môi chất có thể là nước sạch, nước thải, hơi nóng, dầu, khí nén hoặc các loại hóa chất công nghiệp.

• Kiểu kết nối: Ren, mặt bích, clamp hay hàn tương thích với đường ống chờ.

• Kiểu dòng chảy: Thông số cực kỳ quan trọng đòi hỏi phải kiểm tra kỹ sơ đồ dòng chảy, các trạng thái vận hành và khả năng chuyển hướng hoặc phân phối của van chữ T lnox.

So sánh van chữ T inox với van bi 3 ngã và phụ kiện chữ T

Sự khác biệt cốt lõi nằm ở chỗ phụ kiện chữ T chỉ tạo ra một nhánh rẽ cố định trên hệ thống, trong khi van chữ T lnox sở hữu cơ cấu vận hành đóng mở và kiểm soát dòng chảy chủ động. Hiểu rõ điều này giúp người dùng tránh được những nhầm lẫn phổ biến khi thiết kế hệ thống.

Ứng Dụng Thực Tế

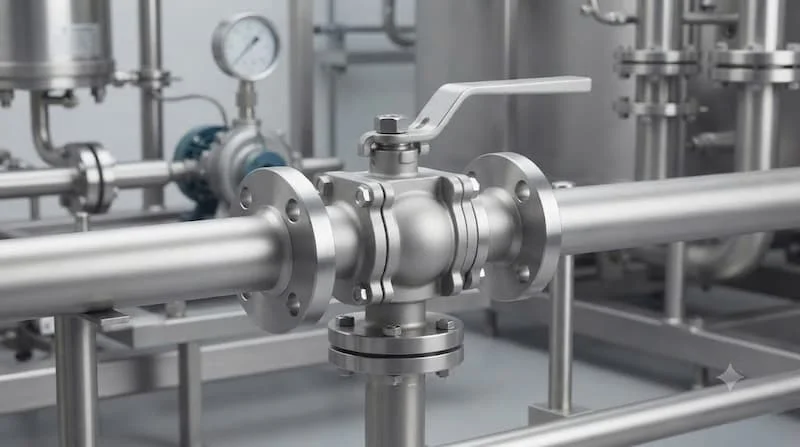

Van chữ T lnox được sử dụng trong những hệ thống nào?

Hệ thống cấp nước

Ứng dụng linh hoạt trong việc chuyển hướng dòng chảy, điều phối các nhánh phân phối nước và kết nối các thiết bị phụ trợ trong tòa nhà.

Hệ thống xử lý nước

Xuất hiện tại các cụm cột lọc công nghiệp, trạm xử lý nước sinh hoạt và các tuyến ống công nghệ đòi hỏi độ bền hóa lý cao.

Ngành thực phẩm và đồ uống

Ưu tiên sử dụng nhờ khả năng chống ăn mòn tuyệt đối, bề mặt sáng bóng dễ vệ sinh và đáp ứng các tiêu chuẩn vệ sinh an toàn khắt khe.

Hệ thống công nghiệp

Ứng dụng đa dạng trong các nhà máy hóa chất, năng lượng và sản xuất cơ khí tùy thuộc vào cấu tạo và vật liệu gioăng.

Khi nào nên sử dụng van chữ T inox?

Doanh nghiệp nên lựa chọn thiết bị này khi hệ thống cần kiểm soát dòng chảy giữa nhiều nhánh khác nhau, muốn tối ưu giảm số lượng thiết bị trung gian, không gian lắp đặt hạn chế, hệ thống thường xuyên phải thay đổi hướng dòng hoặc môi trường vận hành đòi hỏi vật liệu chống ăn mòn cao cấp.

Ngược lại, không nên lựa chọn thiết bị chỉ vì hình dạng bên ngoài giống chữ T. Cần cân nhắc các dòng van chuyên dụng khác nếu hệ thống đòi hỏi điều tiết lưu lượng cực kỳ chính xác, áp suất và nhiệt độ vượt quá giới hạn thiết kế của van, hoặc lưu chất có tính ăn mòn mạnh nhưng vật liệu gioăng không đáp ứng được.

Những sai lầm thường gặp khi chọn van chữ T lnox

• Sai lầm 1: Nhầm lẫn van chữ T với phụ kiện chữ T thông thường, dẫn đến việc mua về nhưng không thể đóng mở hay điều hướng dòng.

• Sai lầm 2: Không kiểm tra kỹ sơ đồ dòng chảy, khiến việc lắp đặt hoàn tất nhưng không đạt được chức năng chuyển nhánh mong muốn.

• Sai lầm 3: Chỉ chú trọng chọn inox mà bỏ qua vật liệu gioăng, khiến thân van bền bỉ nhưng gioăng lại bị hóa chất ăn mòn gây rò rỉ.

• Sai lầm 4: Chọn sai kiểu kết nối (ren, mặt bích, clamp) không tương thích với đường ống sẵn có tại công trình.

• Sai lầm 5: Không tính toán đến khả năng bảo trì, lắp đặt van ở vị trí khuất kín không chừa không gian tháo lắp và kiểm tra định kỳ.

Hướng Dẫn / Checklist

Cách lựa chọn van chữ T inox phù hợp với hệ thống

1. Xác định chức năng chính: Làm rõ yêu cầu hệ thống cần chuyển dòng, phân phối, trộn hay đóng mở nhiều nhánh.

2. Xác định loại lưu chất: Kiểm tra tính chất môi chất là nước, dầu, khí nén hay hóa chất.

3. Kiểm tra áp suất và nhiệt độ: Không lựa chọn thiết bị chỉ dựa vào kích thước đường kính ống.

4. Chọn mác vật liệu inox: Cân nhắc giữa inox 304 và inox 316 dựa trên mức độ ăn mòn của môi trường.

5. Kiểm tra vật liệu gioăng làm kín: Đảm bảo gioăng tương thích hoàn toàn với nhiệt độ và hóa chất của lưu chất.

6. Kiểm tra kỹ sơ đồ dòng chảy: Đây là bước quan trọng nhất đối với các dòng van đa cửa.

7. Chọn phương thức vận hành: Ưu tiên tay gạt thủ công hay bộ truyền động tự động điện/khí nén.

Checklist trước khi mua van chữ T inox

• ☐ Xác định rõ chức năng sử dụng của van trong hệ thống.

• ☐ Xác định chính xác số lượng cửa kết nối.

• ☐ Kiểm tra kỹ sơ đồ và nguyên lý dòng chảy.

• ☐ Đo đạc kích thước đường ống thực tế.

• ☐ Kiểm tra áp suất làm việc tối đa của hệ thống.

• ☐ Kiểm tra giới hạn nhiệt độ vận hành.

• ☐ Xác định thành phần loại lưu chất truyền dẫn.

• ☐ Lựa chọn mác inox phù hợp (304 hoặc 316).

• ☐ Kiểm tra chất liệu gioăng làm kín tương thích.

• ☐ Chọn kiểu kết nối đồng bộ (ren, mặt bích, clamp, hàn).

• ☐ Chọn phương thức vận hành tối ưu (thủ công hoặc tự động).

• ☐ Đảm bảo không gian lắp đặt thuận lợi cho công tác bảo trì.

FAQ – Câu Hỏi Thường Gặp

Van chữ T inox là gì?

Đây là loại van sở hữu cấu trúc thân hoặc đường kết nối dạng chữ T, chuyên dùng để kiểm soát hoặc điều hướng dòng lưu chất giữa các nhánh đường ống tùy theo thiết kế kỹ thuật cụ thể.

Van chữ T lnox có giống van bi 3 ngã không?

Không hoàn toàn giống nhau. Một số dòng van bi 3 ngã có thể sở hữu cấu trúc hoặc sơ đồ dòng chảy dạng T, nhưng người dùng cần kiểm tra bản vẽ thiết kế cụ thể của từng sản phẩm để đảm bảo đúng công năng.

Nên chọn inox 304 hay inox 316?

Inox 304 hoàn toàn đáp ứng tốt trong các môi trường nước sạch và dung dịch thông thường. Inox 316 được ưu tiên lựa chọn khi hệ thống yêu cầu khả năng chống ăn mòn cao hơn trước hóa chất hoặc môi trường hơi muối.

Van chữ T lnox có dùng cho nước nóng không?

Khả năng sử dụng phụ thuộc hoàn toàn vào giới hạn chịu nhiệt của toàn bộ cấu tạo van, trong đó đặc biệt lưu ý đến giới hạn chịu nhiệt của vật liệu gioăng làm kín bên trong.

Làm thế nào để chọn đúng van chữ T?

Bạn cần tiến hành xác định đồng thời chức năng dòng chảy, kích thước đường ống, mức áp suất, nhiệt độ, loại lưu chất, vật liệu chế tạo, kiểu kết nối và sơ đồ vận hành của van trước khi đưa ra quyết định đầu tư.

Kết luận

Van chữ T lnox đóng vai trò là giải pháp kỹ thuật hữu ích cho các hệ thống đòi hỏi kiểm soát hoặc điều hướng dòng lưu chất giữa nhiều nhánh phức tạp. Tuy nhiên, tên gọi hoặc hình dạng bên ngoài chưa đủ để xác định chính xác chức năng vận hành của van. Khi lựa chọn, kỹ sư và chủ đầu tư cần đánh giá đồng bộ cấu tạo, số cửa, sơ đồ dòng chảy, đặc tính lưu chất, áp suất, nhiệt độ, chất liệu inox, loại gioăng và kiểu kết nối để đảm bảo hiệu suất tối ưu.
