Quy cách ống inox 304 công nghiệp là gì?

Quy cách ống inox 304 công nghiệp là gì? Trong lĩnh vực cơ khí và xây dựng hệ thống đường ống, không ít trường hợp chủ đầu tư hoặc đơn vị thi công gặp phải tình huống tréo ngoe: Đặt hàng quy cách ống lnox 304 công nghiệp nhưng khi lắp đặt lại không khớp với các phụ kiện như van, mặt bích, hoặc nghiêm trọng hơn là hệ thống bị rò rỉ, nứt vỡ do không chịu nổi áp lực vận hành.

Nguyên nhân gốc rễ của những sự cố này thường bắt nguồn từ việc không nắm vững các thông số kỹ thuật như DN, SCH hay đường kính thực tế. Việc hiểu sai quy cách không chỉ gây lãng phí tài chính mà còn đe dọa trực tiếp đến độ an toàn của toàn bộ dự án. Bài viết dưới đây sẽ cung cấp cho bạn cái nhìn chuyên sâu, bảng tra cứu chi tiết và bộ quy tắc giúp bạn chọn đúng loại ống inox 304 chuẩn xác nhất.

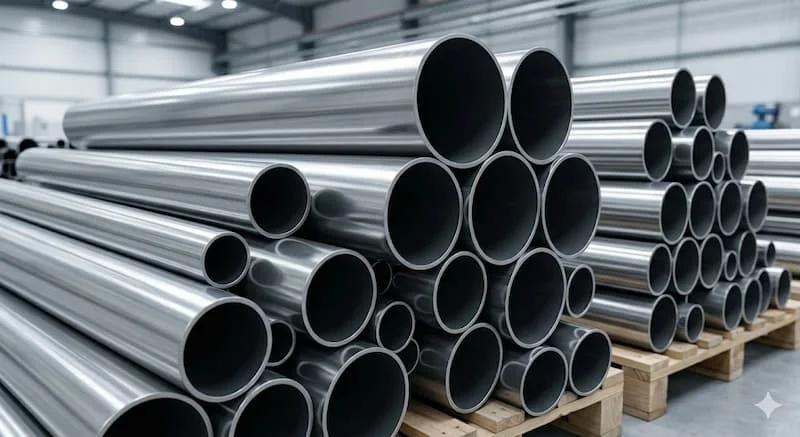

Quy cách ống inox 304 công nghiệp là gì?

Quy cách ống inox 304 công nghiệp là một hệ thống các thông số kỹ thuật tiêu chuẩn dùng để định danh và phân loại kích thước, độ dày cũng như khả năng chịu tải của ống thép không gỉ mác thép 304. Đây là "ngôn ngữ chung" giữa nhà sản xuất, kỹ sư thiết kế và đơn vị thi công để đảm bảo tính đồng bộ hoàn hảo.

Một bộ quy cách đầy đủ thường bao gồm:

• Kích thước định danh: Thường ký hiệu là DN (hệ mét) hoặc NPS (hệ inch).

• Đường kính ngoài (Outside Diameter - OD): Kích thước thực tế mặt ngoài của ống.

• Độ dày thành ống (Schedule - SCH): Xác định độ dày và khả năng chịu áp suất.

• Tiêu chuẩn sản xuất: Các bộ tiêu chuẩn quốc tế như ASTM A312 (Mỹ) hay JIS G3459 (Nhật Bản).

Tại sao cần hiểu đúng quy cách ống inox?

Việc nắm rõ quy cách ống inox 304 công nghiệp không đơn thuần là để đặt hàng đúng, mà nó còn ảnh hưởng trực tiếp đến "sức khỏe" của hệ thống kỹ thuật:

1. Khả năng chịu áp lực ($P$): Độ dày của ống (SCH) được tính toán dựa trên áp suất vận hành. Nếu chọn quy cách quá mỏng so với áp suất thực tế, ống sẽ bị biến dạng hoặc vỡ.

2. Độ bền và tuổi thọ hệ thống: Trong môi trường công nghiệp, việc chọn đúng độ dày giúp chống lại sự mài mòn và rung động cơ học, kéo dài thời gian sử dụng lên đến hàng chục năm.

3. Tính tương thích khi lắp đặt: Các thiết bị đi kèm như van, co, tê đều được sản xuất theo quy chuẩn DN/NPS. Sai lệch quy cách đồng nghĩa với việc không thể kết nối hệ thống, buộc phải gia công lại gây tốn kém thời gian và chi phí.

Bảng quy cách ống inox 304 công nghiệp phổ biến

Dưới đây là bảng tra cứu kích thước chuẩn theo tiêu chuẩn ASTM A312, giúp bạn đối chiếu nhanh giữa đường kính định danh và độ dày thực tế.

Lưu ý: Các thông số trên là kích thước chuẩn quốc tế. Tùy vào nhà sản xuất, độ sai lệch (tolerance) có thể nằm trong khoảng cho phép của tiêu chuẩn ASTM.

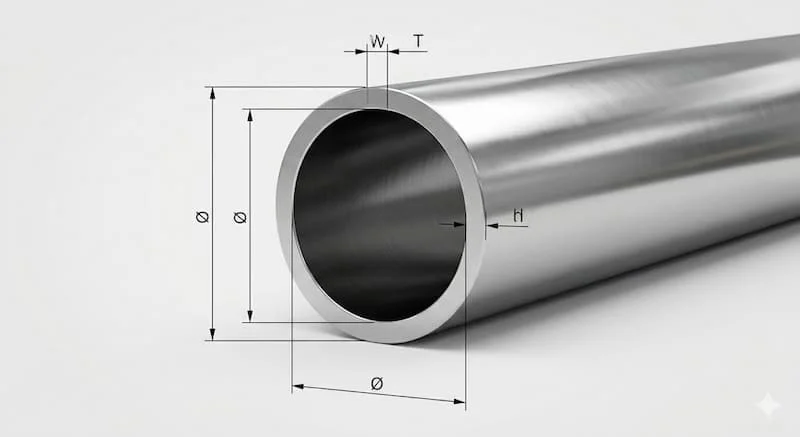

Các thông số kỹ thuật then chốt bạn cần thấu hiểu

Để không bị nhầm lẫn khi đọc bản vẽ hoặc đặt hàng, bạn cần phân biệt rõ ba khái niệm cốt lõi sau:

DN và NPS: Kích thước danh định

Nhiều người thường nhầm lẫn DN là đường kính ngoài thực tế. Thực tế, DN (Diameter Nominal) là cách gọi theo hệ mét (mm), còn NPS (Nominal Pipe Size) là cách gọi theo hệ inch. Cả hai đều là kích thước "danh nghĩa" để đại diện cho một dải sản phẩm. Ví dụ: Ống DN25 có đường kính ngoài là 33.4mm chứ không phải 25mm.

SCH (Schedule): Chỉ số độ dày

Chỉ số SCH là thông số cực kỳ quan trọng quyết định khả năng chịu áp suất.

• SCH10/10S: Thường dùng cho hệ thống dẫn nước, thông gió hoặc áp suất thấp.

• SCH40/40S: Là mức phổ biến nhất, dùng cho hầu hết các đường ống dẫn công nghiệp trung bình.

• SCH80/80S: Ống rất dày, chịu được áp suất cao và nhiệt độ lớn.

Nguyên tắc vàng: Khi đường kính ống tăng lên, để giữ cùng một khả năng chịu áp, độ dày thực tế của SCH40 cũng phải tăng theo.

Phân loại ống inox 304 theo cấu tạo

Bên cạnh quy cách về kích thước, cấu tạo sản xuất cũng quyết định ứng dụng của sản phẩm:

1. Ống inox đúc (Seamless Pipe): Được chế tạo bằng cách xuyên thủng phôi thép đặc khi đang nóng. Do không có mối hàn, ống đúc có độ đồng nhất tuyệt đối, chịu được áp suất cực lớn và thường được dùng trong các nhà máy lọc dầu, hóa chất hay hệ thống nồi hơi áp suất cao.

2. Ống inox hàn (Welded Pipe): Được làm từ tấm hoặc cuộn inox cuộn tròn rồi hàn dọc thân. Loại này có giá thành rẻ hơn ống đúc, bề mặt đẹp, phù hợp cho hệ thống dẫn thực phẩm, trang trí hoặc hệ thống dẫn nước áp lực thấp.

So sánh inox 304 với inox 201 và 316

Việc chọn đúng quy cách phải đi đôi với việc chọn đúng mác thép để tối ưu chi phí và độ bền:

Insight chuyên gia: Inox 304 được coi là "điểm ngọt" về mặt kỹ thuật, đáp ứng được 80% nhu cầu công nghiệp với mức chi phí hợp lý nhất.

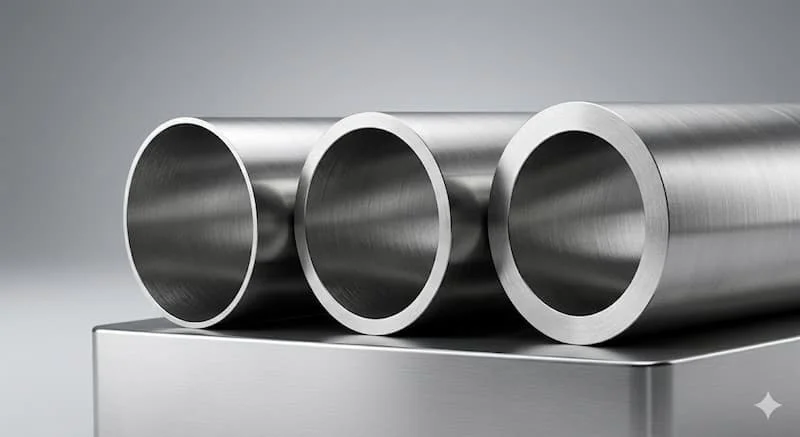

Ứng dụng thực tế và sai lầm thường gặp

Ống inox 304 dùng ở đâu?

• Ngành thực phẩm & Dược phẩm: Nhờ tính vệ sinh và không gây phản ứng hóa học.

• Hệ thống xử lý nước sạch: Đảm bảo nguồn nước không bị nhiễm bẩn do gỉ sét.

• Xây dựng & Kiến trúc: Kết cấu khung nhà xưởng, cầu thang, lan can cao cấp.

Những sai lầm "chết người" khi chọn quy cách

• Nhầm DN với kích thước thực tế: Mua ống DN50 và mong đợi nó rộng đúng 50mm, dẫn đến việc không lắp vừa bích.

• Bỏ qua thông số áp lực: Chọn ống SCH10 cho hệ thống bơm áp cao vì thấy nó rẻ, dẫn đến tình trạng vỡ ống sau vài ngày vận hành.

• Không kiểm tra tiêu chuẩn: Mua ống không có chứng chỉ CO/CQ, dẫn đến việc vật liệu bị pha tạp, nhanh bị gỉ dù là mác 304.

Checklist: Cách chọn quy cách ống inox 304 chuẩn xác

• [ ] Xác định môi trường: Có tiếp xúc với hóa chất hay muối không? (Nếu có hãy cân nhắc 316).

• [ ] Xác định áp lực làm việc: Áp suất bao nhiêu Bar để chọn SCH10, 40 hay 80?

• [ ] Xác định lưu lượng: Cần lượng chất lỏng chảy qua bao nhiêu để chọn DN phù hợp?

• [ ] Chọn loại cấu tạo: Áp lực cao chọn ống đúc, áp lực thấp chọn ống hàn để tiết kiệm.

• [ ] Kiểm tra tiêu chuẩn: Luôn yêu cầu chứng chỉ ASTM hoặc JIS để đảm bảo chất lượng.

Câu hỏi thường gặp (FAQ)

1. DN và NPS khác nhau thế nào?

DN là cách gọi kích thước theo hệ mm (tiêu chuẩn châu Âu/Việt Nam), trong khi NPS là cách gọi theo hệ inch (tiêu chuẩn Mỹ). Ví dụ DN25 tương đương với NPS 1".

2. SCH40 có nghĩa là gì?

SCH (Schedule) là chỉ số chỉ độ dày thành ống. SCH40 là độ dày tiêu chuẩn phổ thông, có khả năng chịu áp suất trung bình khá.

3. Làm sao biết ống inox 304 chịu được áp lực bao nhiêu?

Khả năng chịu áp ($P$) phụ thuộc vào độ dày thành ống ($t$), đường kính ngoài ($D$) và ứng suất cho phép của vật liệu ($S$) theo công thức Barlow: $P = (2St) / D$. Bạn nên tham khảo bảng tính áp lực của nhà sản xuất.

Kết luận

Hiểu rõ quy cách ống lnox 304 công nghiệp không chỉ là kiến thức kỹ thuật đơn thuần, mà là giải pháp bảo vệ an toàn cho công trình và tối ưu hóa ngân sách đầu tư. Việc lựa chọn đúng DN, SCH và tiêu chuẩn sản xuất giúp hệ thống vận hành bền bỉ, tránh được những rủi ro đáng tiếc trong quá trình thi công và sử dụng.
