Gate valve 3 4 là gì? Trong thiết kế và vận hành các hệ thống đường ống từ dân dụng đến công nghiệp, việc chọn đúng thiết bị kiểm soát dòng chảy là yếu tố sống còn để đảm bảo hiệu suất. Đặc biệt trong các hệ thống cấp nước dân dụng, hệ thống máy bơm, tưới tiêu hay các tòa nhà sử dụng hệ thống HVAC, người dùng thường xuyên bắt gặp những ký hiệu kỹ thuật như 3/4 inch, DN20 hay Phi 27.

Nhiều khách hàng thường băn khoăn liệu các thông số này có thực sự tương đương nhau và liệu gate valve 3/4 có phải là giải pháp tối ưu cho nhu cầu của họ? Thực tế, van cổng (gate valve) kích thước 3/4 inch được đánh giá là một trong những thiết bị đóng ngắt phổ biến nhất hiện nay nhờ khả năng đóng mở hoàn toàn và lưu lượng dòng chảy cực lớn. Bài viết này sẽ phân tích chi tiết để bạn có cái nhìn chuyên sâu và đưa ra quyết định mua hàng chính xác nhất.

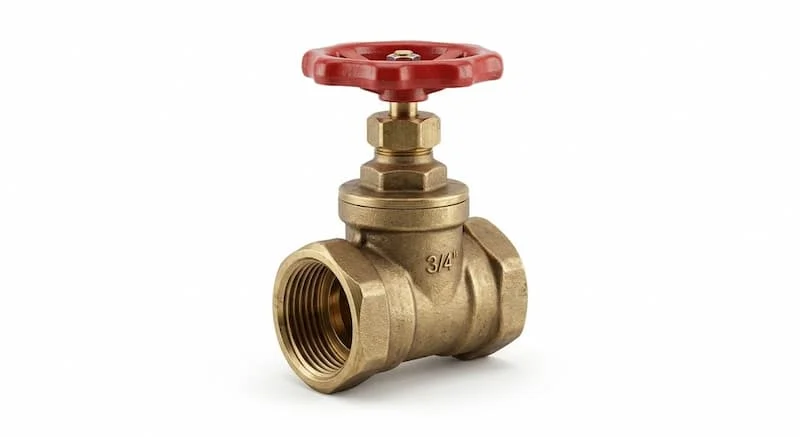

Gate Valve 3 4 Là Gì?

Gate valve 3/4 là thuật ngữ chuyên ngành dùng để chỉ loại van cổng có kích thước danh nghĩa là 3/4 inch, tương ứng với tiêu chuẩn DN20. Đây là thiết bị được thiết kế với cơ cấu đĩa van nâng hạ, đóng vai trò như một "cánh cổng" để đóng hoặc mở hoàn toàn dòng lưu chất trong đường ống.

Về mối liên hệ kỹ thuật:

• 3/4 inch: Đơn vị đo hệ inch, phổ biến trong các tiêu chuẩn thiết bị đường ống quốc tế.

• DN20: Ký hiệu đường kính danh nghĩa (Diameter Nominal) theo chuẩn ISO.

• Phi 27: Đường kính ngoài của ống nhựa hoặc kim loại thông dụng mà loại van này được lắp đặt khớp nối.

Việc nắm rõ sự tương quan này giúp kỹ sư và chủ công trình tránh được sai sót trong khâu lắp đặt, đảm bảo độ kín khít và an toàn tuyệt đối cho toàn bộ hệ thống lưu thông chất lỏng.

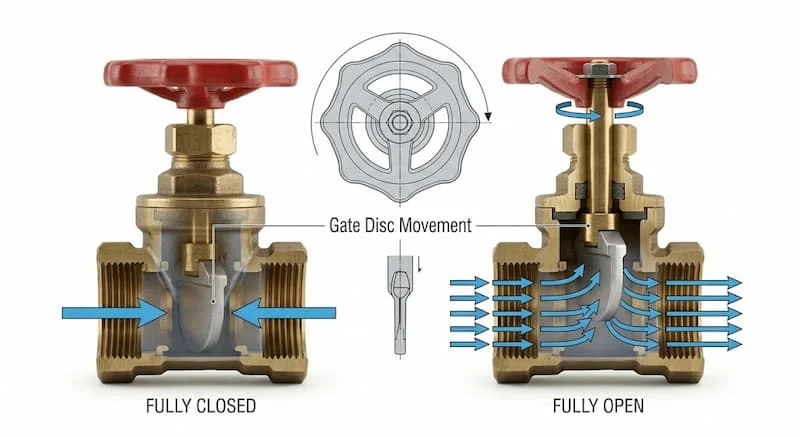

Nguyên Lý Hoạt Động Của Gate Valve 3/4

Nguyên lý hoạt động của gate valve 3/4 khá đơn giản nhưng vô cùng hiệu quả nhờ cơ chế chuyển đổi chuyển động quay thành chuyển động tịnh tiến:

• Khi mở van: Người vận hành xoay tay quay, trục van sẽ kéo đĩa van nâng lên khỏi vị trí dòng chảy. Lúc này, toàn bộ tiết diện đường ống được mở ra, cho phép lưu chất đi qua với trở lực thấp nhất.

• Khi đóng van: Trục van hạ đĩa van xuống, đĩa van sẽ ép chặt vào bề mặt làm kín trong thân van, chặn đứng hoàn toàn dòng chảy.

Bản chất chuyên gia: Khác với van bi hay van cầu, gate valve được thiết kế chuyên biệt cho trạng thái "đóng hoàn toàn" hoặc "mở hoàn toàn". Việc sử dụng van cổng để điều tiết lưu lượng (mở lấp lửng) sẽ gây ra rung động, tiếng ồn và làm hỏng đĩa van do áp lực dòng chảy tập trung vào một vị trí, dẫn đến hiện tượng ăn mòn cục bộ và giảm tuổi thọ thiết bị.

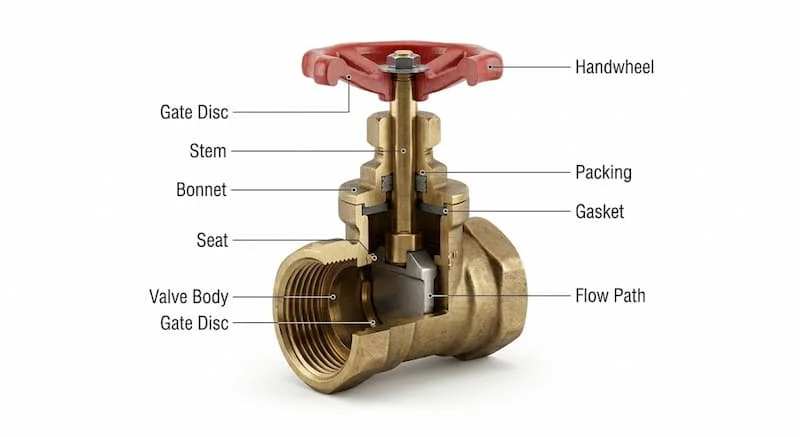

Cấu Tạo Gate Valve 3/4 Gồm Những Bộ Phận Nào?

Một chiếc gate valve 3/4 đạt chuẩn thường bao gồm các bộ phận cấu thành với chức năng riêng biệt:

• Thân van (Body): Thường được đúc từ đồng, inox hoặc gang để đảm bảo khả năng chịu áp lực và độ bền.

• Đĩa van (Gate Disc): Là bộ phận chịu áp lực chính, đảm nhận nhiệm vụ chặn dòng lưu chất.

• Trục van (Stem): Truyền chuyển động từ tay quay đến đĩa van.

• Nắp van (Bonnet): Nằm phía trên thân van, bảo vệ các bộ phận chuyển động bên trong.

• Gioăng làm kín: Đảm bảo độ kín tuyệt đối, ngăn chặn rò rỉ tại vị trí tiếp xúc.

• Tay quay (Handwheel): Bộ phận người dùng thao tác trực tiếp để đóng mở.

Các Loại Gate Valve 3/4 Phổ Biến Hiện Nay

Tùy vào môi trường làm việc, bạn có thể lựa chọn các dòng sản phẩm tối ưu:

• Brass Gate Valve 3/4" (Van cổng đồng): Lựa chọn phổ biến cho nước sạch dân dụng nhờ giá thành hợp lý và khả năng chống oxy hóa tốt.

• Stainless Steel Gate Valve 3/4" (Van cổng inox): Thích hợp cho môi trường công nghiệp hoặc nơi có tính ăn mòn cao.

• Cast Iron Gate Valve DN20 (Van cổng gang): Độ bền cơ học cao, chịu lực tốt trong các hệ thống đường ống lớn.

• Rising Stem Gate Valve: Loại có trục van lộ ra ngoài khi mở, giúp người vận hành dễ dàng nhận biết trạng thái van.

• Non-Rising Stem Gate Valve: Trục van không di chuyển lên xuống, lý tưởng cho những không gian hẹp, tiết kiệm diện tích.

Thông Số Kỹ Thuật Quan Trọng Cần Biết

Khi tìm kiếm gate valve 3/4, việc nắm rõ thông số giúp bạn tránh được những lỗi vận hành đáng tiếc:

• Kích thước: DN20 (3/4 inch).

• Đường ống phù hợp: Phi 27.

• Áp suất làm việc (PN): Phổ biến từ PN10, PN16 đến PN25. Hãy chọn van có áp suất danh nghĩa cao hơn áp suất vận hành tối đa của hệ thống.

• Nhiệt độ: Kiểm tra xem hệ thống là nước lạnh, nước nóng hay hơi nước để chọn vật liệu gioăng chịu nhiệt tương ứng.

• Kiểu kết nối: Kết nối ren (phổ biến cho 3/4 inch) hoặc mặt bích (cho các ứng dụng đặc thù).

Gate Valve 3/4 Và Ball Valve 3 4 Khác Nhau Như Thế Nào?

Lời khuyên: Hãy chọn gate valve 3/4 khi bạn cần một thiết bị chịu được lưu lượng lớn, ít cản trở dòng chảy và không cần đóng mở quá nhanh. Nếu yêu cầu hệ thống là sự tiện lợi, thao tác tức thì, thì Ball Valve sẽ là lựa chọn thay thế tốt hơn.

Vì Sao Gate Valve 3/4 Được Sử Dụng Rộng Rãi?

• Lưu lượng tối đa: Khi mở hoàn toàn, cấu trúc cổng của van giúp lưu chất đi qua với sự cản trở thấp nhất, không làm giảm lưu lượng bơm.

• Tổn thất áp suất thấp: Điều này giúp hệ thống hoạt động hiệu quả hơn, tiết kiệm năng lượng cho máy bơm.

• Độ bền cao: Cấu tạo vững chắc giúp thiết bị vận hành ổn định trong thời gian dài.

• Chi phí hợp lý: Phân khúc gate valve 3/4 rất đa dạng, từ các sản phẩm đồng giá rẻ đến inox cao cấp, phù hợp với mọi quy mô từ hộ gia đình đến nhà máy công nghiệp.

Ứng Dụng Thực Tế

Gate valve 3/4 là lựa chọn ưu tiên trong nhiều lĩnh vực:

• Hệ thống cấp nước sinh hoạt: Dùng làm van tổng hoặc van ngắt phân nhánh trong gia đình.

• Đường ống máy bơm: Ngắt dòng để bảo trì hoặc thay thế máy bơm.

• Hệ thống PCCC quy mô nhỏ: Kiểm soát lưu lượng nước khẩn cấp.

• HVAC: Quản lý dòng nước nóng/lạnh trong các tòa nhà.

• Tưới tiêu nông nghiệp: Dẫn nước tưới vườn quy mô vừa.

• Nhà máy công nghiệp nhẹ: Kiểm soát dòng lưu chất trong các dây chuyền sản xuất.

Những Sai Lầm Thường Gặp Khi Chọn Gate Valve 3/4

1. Nhầm lẫn DN20 với DN15: Lỗi này khiến van bị hụt hoặc không lắp vừa đường ống.

2. Chọn sai vật liệu: Dùng van đồng cho môi trường hóa chất ăn mòn, làm van nhanh hỏng.

3. Dùng van cổng để điều tiết lưu lượng: Dẫn đến rung lắc, xói mòn và rò rỉ gioăng.

4. Không kiểm tra áp suất làm việc: Chọn van PN10 cho hệ thống áp cao gây vỡ thân van.

5. Sai kiểu kết nối: Mua van ren nhưng hệ thống lại yêu cầu kết nối bích.

Checklist Chọn Gate Valve 3/4 Phù Hợp

Trước khi mua, hãy đối chiếu với checklist sau để đảm bảo an toàn kỹ thuật:

• [ ] Đúng kích thước: Xác định chính xác DN20.

• [ ] Lưu chất: Nước sạch, nước nóng hay hóa chất?

• [ ] Áp suất: Phải bằng hoặc cao hơn áp suất thực tế.

• [ ] Vật liệu: Đồng (phổ thông) hoặc Inox (ăn mòn)?

• [ ] Kiểu kết nối: Ren hay mặt bích?

• [ ] Thương hiệu: Chọn đơn vị uy tín có chứng chỉ chất lượng.

• [ ] Xuất xứ: Nguồn gốc rõ ràng để đảm bảo chính sách bảo hành.

Lưu Ý Khi Lắp Đặt Và Bảo Trì

• Lắp đặt: Đảm bảo đúng chiều dòng chảy, không siết ren quá lực gây nứt vỡ.

• Vận hành: Luôn mở hoặc đóng hoàn toàn, không để lấp lửng.

• Bảo trì: Kiểm tra gioăng làm kín định kỳ và vệ sinh cặn bẩn trong thân van.

Câu Hỏi Thường Gặp Về Gate Valve 3/4

Gate valve 3/4 tương đương DN bao nhiêu?

Trả lời: Gate valve 3/4 tương đương với DN20.

Gate valve 3 4 dùng cho ống nào?

Trả lời: Sản phẩm được thiết kế chuẩn xác cho các loại đường ống có kích thước phi 27.

Van cổng 3/4 inch có dùng cho nước nóng được không?

Trả lời: Có, bạn hoàn toàn có thể dùng cho nước nóng nếu vật liệu thân van và gioăng chịu nhiệt được chọn lọc phù hợp.

Nên chọn van cổng đồng hay inox?

Trả lời: Van đồng là lựa chọn kinh tế cho nước sạch dân dụng, trong khi inox là giải pháp bền bỉ cho các môi trường có độ ăn mòn cao.

Gate valve 3/4 chịu được áp suất bao nhiêu?

Trả lời: Tùy vào thiết kế của nhà sản xuất, phổ biến từ PN10 đến PN25.

Kết Luận

Gate valve 3/4 (DN20) đóng vai trò then chốt trong việc duy trì lưu lượng và độ ổn định của hệ thống dẫn nước, công nghiệp nhẹ và HVAC. Với những ưu điểm vượt trội về khả năng đóng mở hoàn toàn và độ bền cao, đây là thiết bị đầu tư xứng đáng cho công trình của bạn.

Hãy theo dõi honto.vn để nhận thêm thông tin về gate valve 3 4!
