Forged Steel Gate Valves Là Gì?

Forged steel gate valves là gì? Trong các ngành công nghiệp nặng như dầu khí, hóa chất, nhiệt điện hay các hệ thống hơi áp suất cao, việc lựa chọn thiết bị điều khiển dòng chảy là một quyết định mang tính sống còn. Các loại van thông thường khi làm việc dưới áp lực cực lớn thường đối mặt với rủi ro nứt thân van, rò rỉ tại các điểm nối hoặc xuống cấp nhanh chóng, gây nguy hiểm cho toàn bộ hệ thống. Chính vì vậy, van cổng thép rèn đã trở thành "tiêu chuẩn vàng" nhờ cấu trúc vật liệu đồng nhất và độ bền cơ học vượt trội, được thiết kế để vận hành an toàn trong những môi trường khắc nghiệt nhất.

Việc hiểu rõ tại sao loại van này lại được các kỹ sư tin dùng, cũng như nắm vững các tiêu chuẩn kỹ thuật đi kèm, sẽ giúp bạn tối ưu hóa hiệu suất hệ thống và đảm bảo an toàn vận hành dài hạn.

Forged Steel Gate Valves Là Gì?

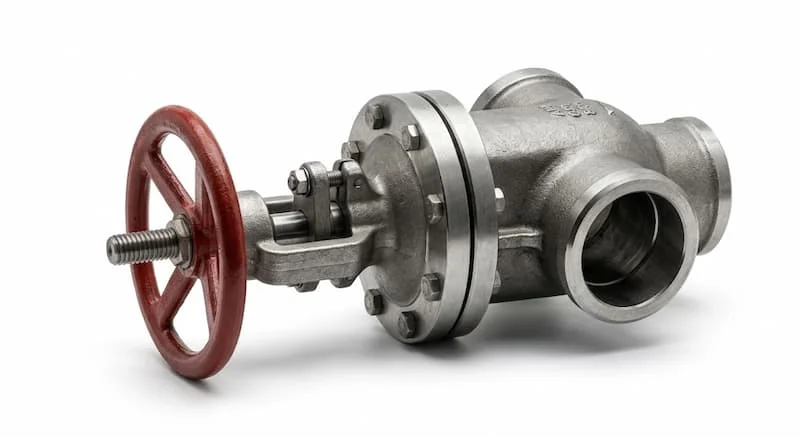

Forged steel gate valves là loại van cổng được chế tạo từ thép rèn (forged steel), sử dụng cơ cấu đĩa van nâng hạ để đóng hoặc mở hoàn toàn dòng chảy, thường được thiết kế chuyên biệt để đáp ứng các hệ thống có áp suất và nhiệt độ khắc nghiệt.

Khác với thép đúc (cast steel) vốn có cấu trúc hạt kim loại ngẫu nhiên, thép rèn được tạo ra thông qua quá trình gia nhiệt và tác động lực nén mạnh mẽ, giúp cấu trúc kim loại trở nên đặc khít, đồng nhất và loại bỏ hoàn toàn các lỗ rỗng li ti bên trong. Đặc điểm này mang đến cho van cổng thép rèn khả năng chịu áp lực vượt trội, trở thành thiết bị không thể thiếu trong các đường ống dẫn môi chất nguy hiểm, nhiệt độ cao hoặc áp suất Class 800 trở lên.

Nguyên Lý Hoạt Động Của Van Cổng Thép Rèn

Cơ chế vận hành của van cổng thép rèn rất đơn giản nhưng cực kỳ hiệu quả:

• Khi mở van: Người vận hành xoay trục van, đĩa van được nâng lên khỏi đường đi của dòng chảy, cho phép lưu chất đi qua toàn phần mà không bị cản trở.

• Khi đóng van: Đĩa van hạ xuống và ép chặt vào bề mặt làm kín (seat), chặn đứng hoàn toàn dòng chảy.

Tại sao van cổng thép rèn được khuyến nghị đóng mở hoàn toàn thay vì điều tiết lưu lượng? Vì thiết kế đĩa van cổng khi ở vị trí lấp lửng rất dễ bị rung lắc do áp lực lớn, dẫn đến hiện tượng ăn mòn cục bộ, làm hỏng bề mặt làm kín và gây ra hiện tượng rò rỉ nội bộ. Do đó, loại van này chỉ nên được sử dụng để cô lập hệ thống.

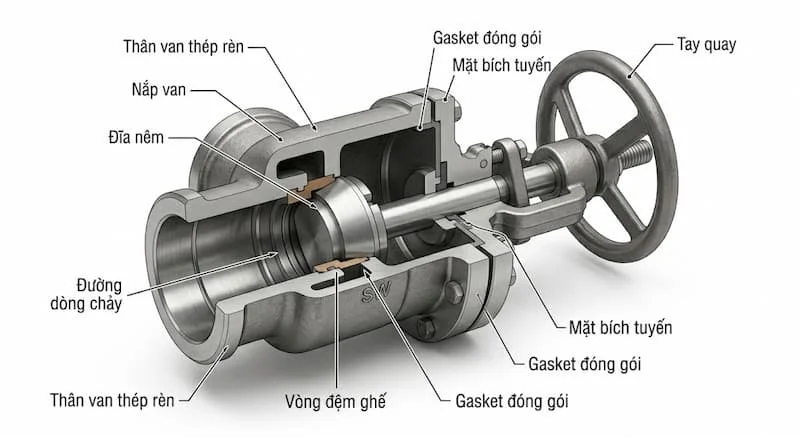

Cấu Tạo Van Cổng Thép Rèn Gồm Những Bộ Phận Nào?

Để chịu được những cấp áp lực khủng khiếp, cấu tạo của van cổng thép rèn được thiết kế vô cùng tinh xảo:

• Thân van (Body): Được rèn từ các loại vật liệu tiêu chuẩn công nghiệp như A105, LF2 (chịu nhiệt âm), F11, F22 (chịu nhiệt cao), hoặc F304/F316 (chống ăn mòn).

• Nắp van (Bonnet): Có 3 kiểu thiết kế phổ biến: Bolted (nắp bắt bu lông), Welded (nắp hàn kín), hoặc Pressure Seal (áp lực càng cao càng kín).

• Đĩa van (Gate Disc): Thường là loại đĩa nêm nguyên khối (Solid wedge) để đảm bảo độ cứng vững.

• Trục van (Stem): Được thiết kế với độ bền cơ học cực cao để chịu tải khi đóng/mở van dưới áp lực dòng chảy lớn.

• Seat Ring: Bề mặt làm kín được gia công tinh xảo, thường phủ lớp Stellite để chống mài mòn.

Các Loại Van Cổng Thép Rèn Phổ Biến

• Bolted Bonnet Gate Valve: Kiểu nắp bắt bu lông truyền thống, giúp việc tháo lắp bảo trì bên trong trở nên dễ dàng và nhanh chóng.

• Welded Bonnet Gate Valve: Nắp van được hàn trực tiếp vào thân, loại bỏ rủi ro rò rỉ tại vị trí nắp, thường dùng cho các môi trường độc hại.

• Pressure Seal Gate Valve: Thiết kế nắp van sử dụng chính áp lực của dòng lưu chất để tự ép gioăng kín chặt hơn, đây là "vũ khí" tối thượng cho các hệ thống áp suất cực cao.

• Rising/Non-Rising Stem: Tùy chọn trục van nổi (dễ quan sát trạng thái) hoặc trục van chìm (tiết kiệm không gian lắp đặt).

Thông Số Kỹ Thuật Quan Trọng Cần Biết

• Kích thước: Thường từ 1/2" đến 4" (phù hợp với các đường ống nhánh hoặc hệ thống áp lực cao).

• Áp suất (Class): Phổ biến ở các mức Class 800, 1500, và lên đến Class 2500.

• Nhiệt độ: Vận hành ổn định từ môi trường khắc nghiệt âm độ (-29°C) đến hơn 600°C.

• Tiêu chuẩn: Tuân thủ nghiêm ngặt các bộ quy chuẩn như API 602, ASME B16.34, BS 5352 để đảm bảo tính an toàn.

• Kiểu kết nối: Socket Weld (hàn lồng), Threaded (nối ren), hoặc Butt Weld (hàn giáp mối).

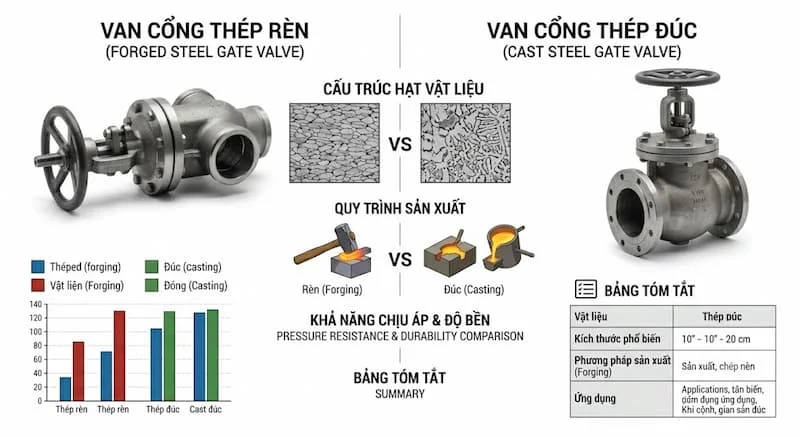

Forged Steel vs. Cast Steel: Cuộc So Găng Công Nghiệp

Các hệ thống áp lực cao thường ưu tiên van cổng thép rèn vì cấu trúc kim loại đồng nhất, không có bọt khí hay khuyết tật đúc, giúp van chịu được va đập và áp suất mà không bị nứt vỡ.

Vì Sao Van Cổng Thép Rèn Có Độ Bền Cao?

Độ bền của van thép rèn đến từ quá trình sản xuất đặc thù:

• Cấu trúc đồng nhất: Quá trình rèn định hình dòng chảy của thớ kim loại, làm tăng khả năng chịu lực.

• Khả năng chịu áp lực lớn: Không có nguy cơ bị rỗ, bọt khí như thép đúc, giúp chịu được xung áp cực lớn.

• Khả năng chịu nhiệt: Vật liệu rèn giữ vững tính chất cơ lý khi phải làm việc liên tục trong môi trường nhiệt độ cao ở các nhà máy điện.

• Tuổi thọ: Giảm thiểu tối đa chi phí bảo trì và thời gian dừng máy ngoài dự kiến cho doanh nghiệp.

Ứng Dụng Thực Tế

• Nhà máy nhiệt điện: Điều khiển dòng hơi nóng áp suất cao lên đến hàng trăm bar.

• Ngành dầu khí: Các hệ thống đường ống khai thác, vận chuyển dầu và khí đốt tại giàn khoan.

• Hóa dầu: Vận hành lưu chất trong các tháp chưng cất, cracking nhiệt độ cao.

• LNG và khí công nghiệp: Hoạt động ổn định trong các môi trường áp suất cực lớn và nhiệt độ âm sâu.

Những Sai Lầm Thường Gặp Khi Chọn Van Thép Rèn

1. Chọn sai Class: Sử dụng van Class 800 cho hệ thống đòi hỏi Class 1500 dẫn đến nguy cơ nổ vỡ.

2. Sai vật liệu: Không xem xét đến yếu tố ăn mòn hóa học dẫn đến tuổi thọ van giảm mạnh.

3. Điều tiết lưu lượng: Sử dụng van cổng thép rèn để chỉnh áp là cách nhanh nhất để làm hỏng đĩa van.

4. Không tuân thủ tiêu chuẩn API/ASME: Sử dụng hàng không thương hiệu hoặc không đạt chuẩn gây mất an toàn lao động.

Hướng Dẫn Chọn Van Cổng Thép Rèn

Trước khi mua, hãy kiểm tra danh mục dưới đây:

• [ ] Điều kiện vận hành: Nhiệt độ và áp suất tối đa là bao nhiêu?

• [ ] Vật liệu: Đã phù hợp với môi chất bên trong ống chưa?

• [ ] Class áp suất: Đã dự phòng cho các trường hợp quá áp chưa?

• [ ] Kết nối: Hệ thống yêu cầu Socket Weld, Threaded hay Butt Weld?

• [ ] Chứng chỉ: Sản phẩm có đầy đủ giấy tờ, tiêu chuẩn API/ASME không?

Trong quá trình sử dụng, hãy chú ý kiểm tra định kỳ bộ phận Packing (gioăng trục) và Seat Ring. Nếu phát hiện rò rỉ, cần xử lý ngay để tránh tình trạng hư hỏng lan rộng đến thân van.

FAQ: Câu Hỏi Thường Gặp

Forged steel gate valves là gì?

Là van cổng được chế tạo bằng phương pháp rèn để tăng độ bền và chịu áp suất cao.

Tại sao nên chọn forged steel thay vì cast steel?

Vì thép rèn đồng nhất hơn, không có lỗ rỗng, chịu áp lực tốt hơn hẳn thép đúc.

Van thép rèn dùng cho môi chất nào?

Hơi nóng, dầu khí, hóa chất và các chất lỏng áp suất cao.

Class 800 và 1500 khác nhau thế nào?

Class 1500 chịu áp suất làm việc cao hơn đáng kể so với Class 800.

Tuổi thọ trung bình là bao lâu?

Trên 15–20 năm nếu lựa chọn đúng tiêu chuẩn và bảo trì định kỳ.

Kết Luận

Van cổng thép rèn là giải pháp lý tưởng cho các hệ thống đòi hỏi sự an toàn và độ tin cậy tuyệt đối. Với độ bền cơ học vượt trội và khả năng thích ứng với điều kiện vận hành khắc nghiệt, đây là sự đầu tư xứng đáng cho bất kỳ hệ thống công nghiệp áp suất cao nào.
